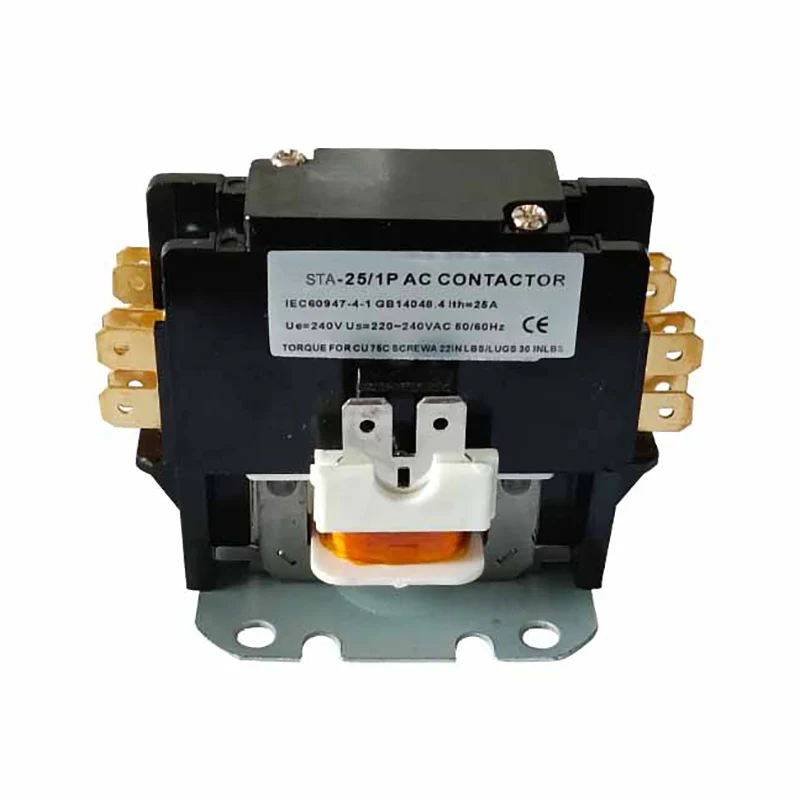

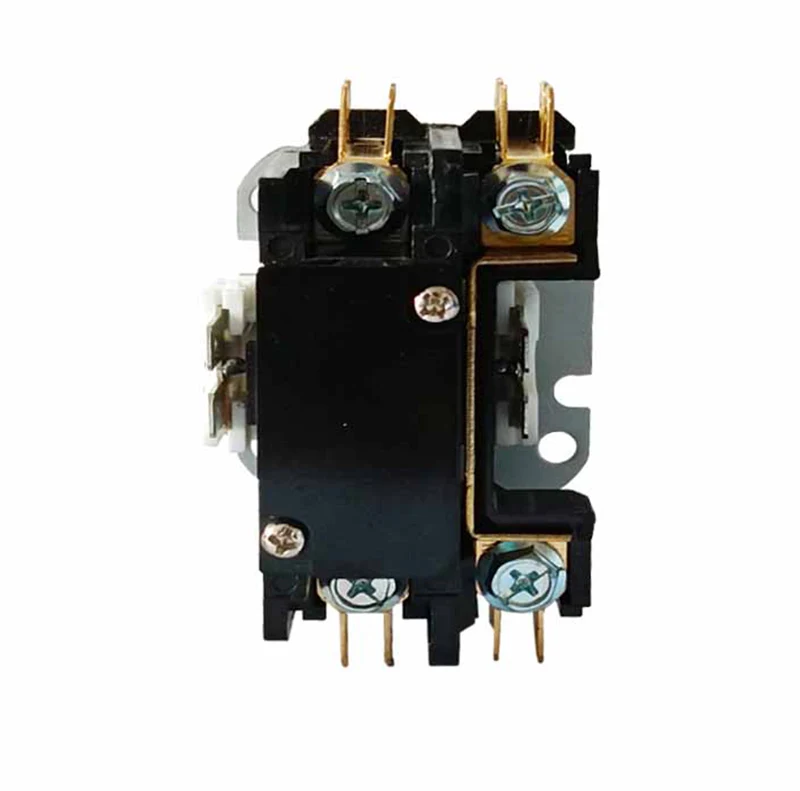

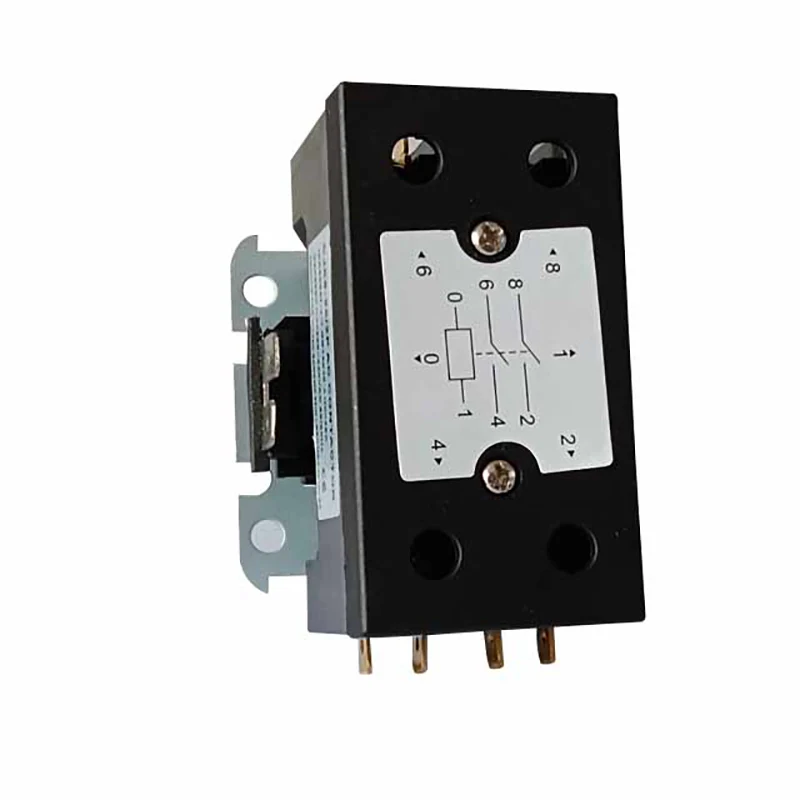

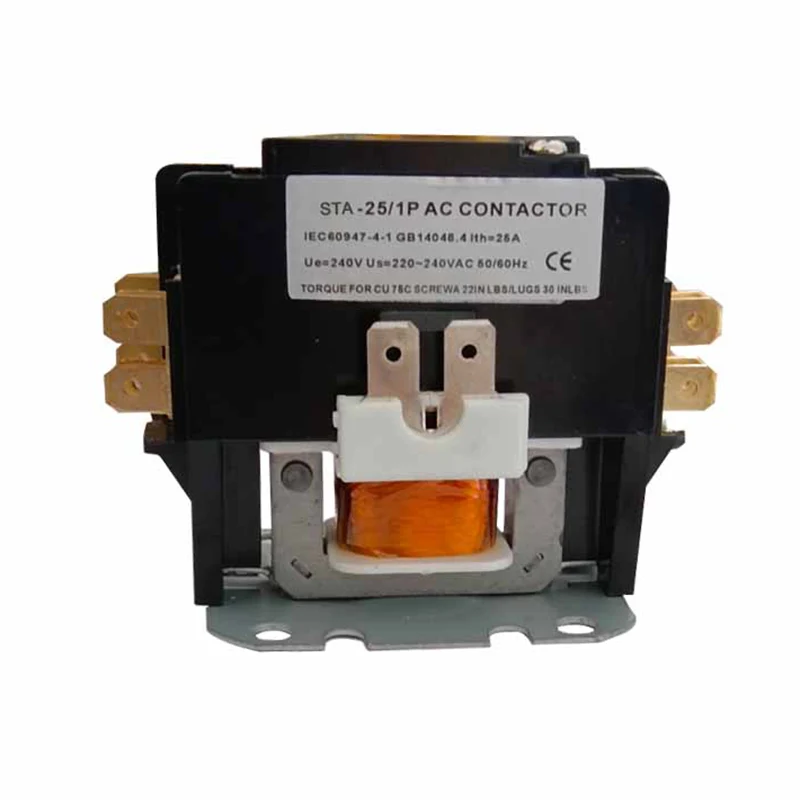

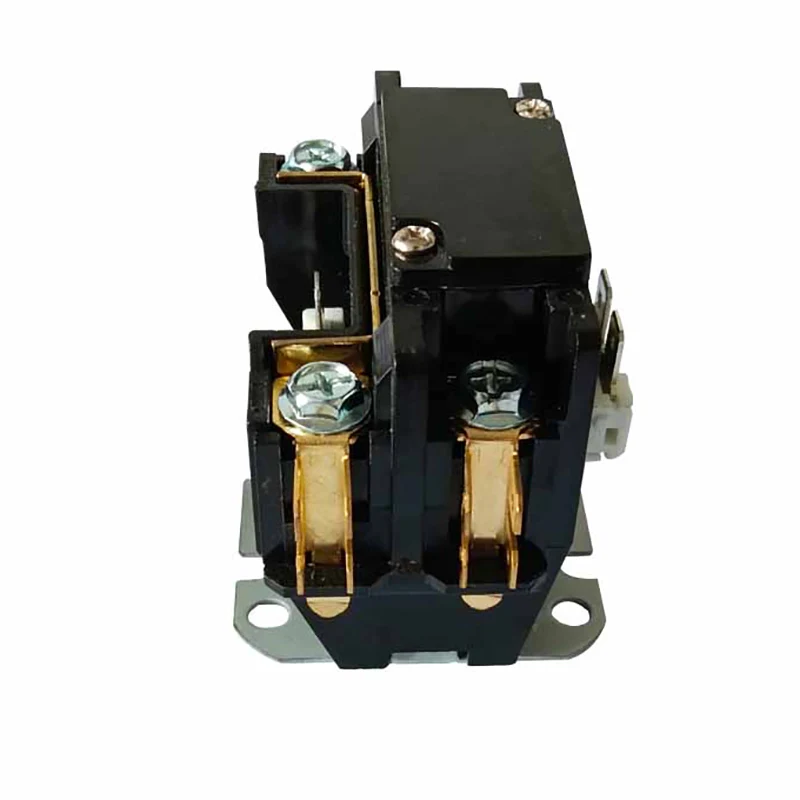

کنتاکتورهای تهویه مطبوع AC 1.5P 25A با هدف مشخصی هستند که کنتاکتور AC برای استفاده در یخچال ، تهویه مطبوع و سیستمهای گرمایش برقی طراحی شده است. اتصالات برق را می توان با هر دو پایانه پیچ با اتصال سریع یا پایانه های قفل شده با اتصال سریع انجام داد آنها با IEC60947-4-1 مطابقت دارند

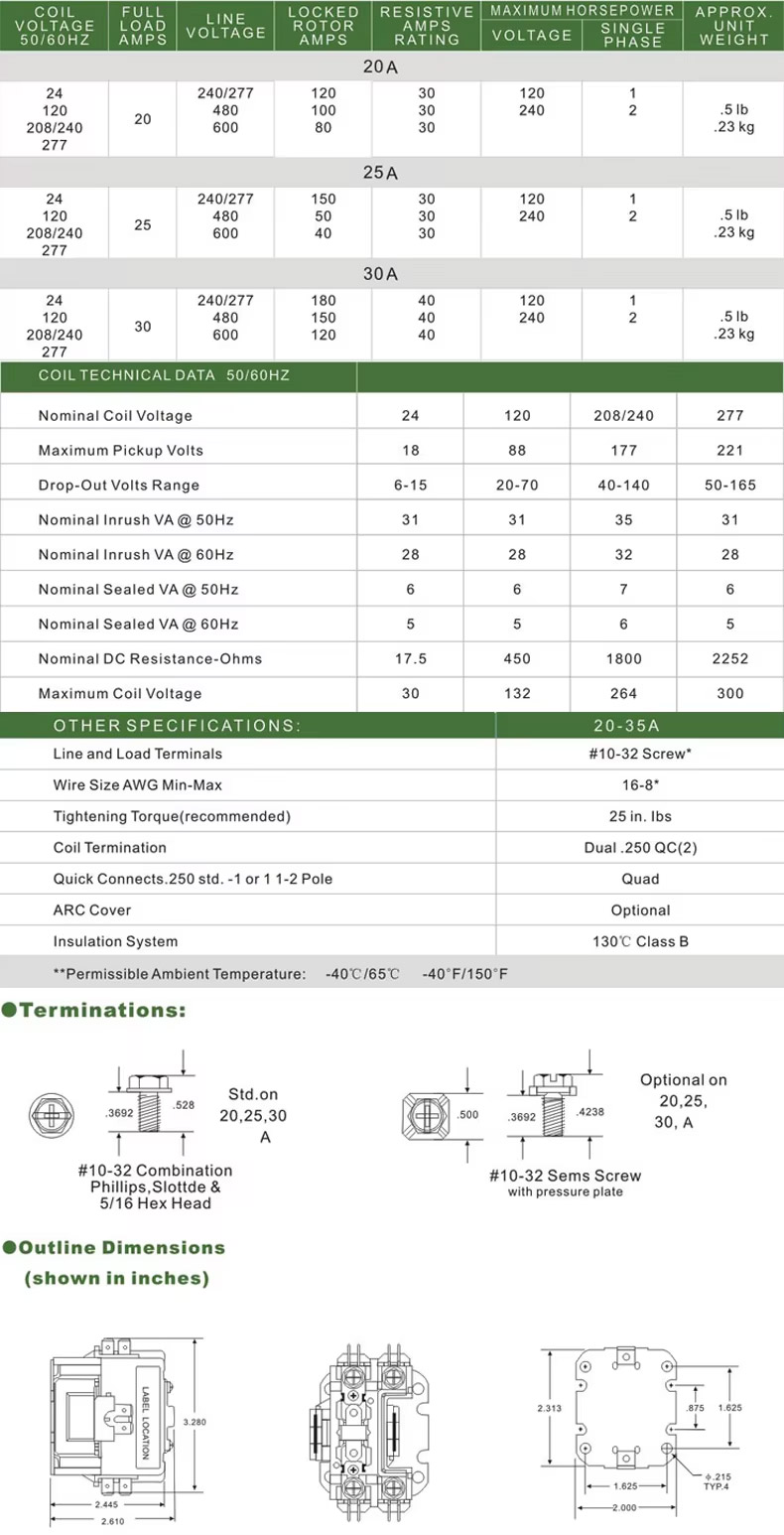

مدل شماره | بار کامل | آمپرهای مقاومت (A) | قطب شماره | ولتاژ سیم پیچ ( v) | ولتاژ خط (V) | حداکثر HP | - | |
آمپر (الف) | 50/60 هرتز | ولتاژ (v) | مجرد مرحله | سه مرحله | ||||
CJX9-20/1 | 20 | 30 | 1 | 24 | 240/277 | 120 | 1.5 | - |
CJX9-20/1.5 | 1.5 | |||||||
CJX9-20/2 | 2 | |||||||
CJX9-20/3 | 3 | 120 | 480 | 240/270 | 3 | 7.5 | ||
CJX9-20/4 | 4 | 208/240 | 600 | 480/600 | - | 7.5 | ||
CJX9-25/1.5 | 25 | 35 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-25/2 | 2 | |||||||
CJX9-25/3 | 3 | 120 | 480 | 240/270 | 5 | 7.5 | ||
CJX9-25/4 | 4 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30/1.5 | 30 | 40 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-30/2 | 2 | 120 | 480 | 240/270 | 5 | 10 | ||
CJX9-30/3 | 3 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30/4 | 4 | |||||||
CJX9-40/2 | 40 | 50 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-40/3 | 40 | 50 | 3 | 120 | 480 | 240/270 | 7.5 | 10 |
CJX9-40/4 | 40 | 50 | 4 | 208/240 | 600 | 480/600 | - | 15/20 |
CJX9-50/2 | 50 | 60 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-50/3 | 50 | 60 | 3 | 120 | 480 | 240/270 | 10 | 15 |
CJX9-50/4 | 50 | 60 | 4 | 208/240 | 600 | 480/600 | - | 25/25 |
CJX9-60/2 | 60 | 70 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-60/3 | 60 | 740 | 3 | 120 | 480 | 240/270 | 10 | 20 |
CJX9-60/4 | 60 | 70 | 4 | 208/240 | 600 | 480/600 | - | 30/30 |
CJX9-75/2 | 75 | 85 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-75/3 | 75 | 85 | 3 | 120 | 480 | 240/270 | 15 | 25 |
CJX9-75/4 | 75 | 85 | 4 | 208/240 | 600 | 480/600 | - | 40/40 |
CJX9-90/2 | 90 | 100 | 2 | 24 | 240/277 | 120 | 7.5 | - |
CJX9-90/3 | 90 | 100 | 3 | 120 | 480 | 240/270 | 20 | 30 |
CJX9-90/4 | 90 | 100 | 4 | 208/240 | 600 | 480/600 | - | 50/50 |
ماده عایق |
بلوک تماس و حامل از کیفیت بالایی برخوردار هستند رزین ترموساژ درجه الکتریکی |
دامنه دما |
-40 درجه فارنهایت تا 150 درجه فارنهایت ؛ -5-+40 |
زندگی مکانیکی (بدون بار) |
مطابق با استانداردهای UL و ARI است |
زندگی برقی |
مطابق با مشخصات UL و ARI استاندارد |
وزن (تقریبی) |
9.25 اونس |
فرکانس سیم پیچ |
50/60 هرتز |
عایق سیم پیچ |
کلاس B (130 درجه سانتیگراد) |
خاتمه |
اتصال فشار و دو برابر 1/4 q.c |
عمل کردن |
85 ٪ از کلتای سیم پیچ اسمی ؛ 110 ٪ حداکثر ایمن عمل کردن |
چرخه وظیفه |
پیوسته |
هنگامی که سیم پیچ کنتاکتور تهویه مطبوع AC 1.5P 25A انرژی می یابد ، هسته آهن مغناطیسی می شود و سیستم تماس را برای بسته شدن جذب می کند ، بنابراین بار الکتریکی را به منبع تغذیه وصل می کند. هنگامی که سیم پیچ از بین می رود ، هسته آهن مغناطیس خود را از دست می دهد و سیستم تماس با یک چشمه از هم جدا می شود ، بنابراین بار را از منبع تغذیه جدا می کند. در این روش ، مخاطب اجازه کنترل از راه دور بار الکتریکی را می دهد.
• CJX9 (یا STA) سری Contractor AC Contactor AC عمدتاً برای یک خط AC 50Hz یا 60Hz قابل استفاده است ، ولتاژ عایق دارای امتیاز 240 ولت و جریان کار دارای رتبه تا 60a است که برای بستن یا خاموش کردن خط استفاده می شود.
• کنتاکتورهای تهویه مطبوع با هدف مشخصی هستند که کنتاکتور AC برای استفاده در یخچال ، تهویه هوا و سیستمهای گرمایش برقی طراحی شده است.
• اتصالات برق را می توان با هر دو پایانه پیچ با اتصال سریع یا پایانه های قفل شده با اتصال سریع انجام داد
• آنها با IEC60947-4-1 مطابقت دارند
ساختار:
سیستم الکترومغناطیسی: از جمله سیم پیچ ، هسته و سایر اجزای ، برای تولید شار مغناطیسی برای هدایت باز و بسته شدن سیستم تماس استفاده می شود.
سیستم تماس: از جمله تماس اصلی و تماس کمکی ، از تماس اصلی برای حمل جریان زیاد استفاده می شود و از تماس کمکی برای تحقق انتقال و بازخورد سیگنال کنترل استفاده می شود.
دستگاه خاموش کردن قوس: برای خاموش کردن قوس تولید شده هنگام قطع ارتباط برای محافظت از تماس در برابر آسیب ، استفاده می شود.
پوسته: برای محافظت از اجزای داخلی در برابر محیط خارجی ، ضمن فراهم کردن اتلاف گرما ، استفاده می شود.
ویژگی ها:
با یک هدف خوب تعریف شده و طراحی خاص برای سیستم های قدرت خاص و انواع بار.
سیستم تماس از مواد با کیفیت بالا با هدایت الکتریکی خوب و مقاومت در برابر سایش تولید می شود.
سیستم الکترومغناطیسی دارای نیروی مکش کافی برای تعامل و آزاد کردن مخاطبین است.
دستگاه خاموش کننده قوس می تواند قوس را به طور موثری خاموش کرده و مخاطبین را از آسیب محافظت کند.
این پوسته با استحکام کافی و عملکرد اتلاف گرما طراحی شده است.
