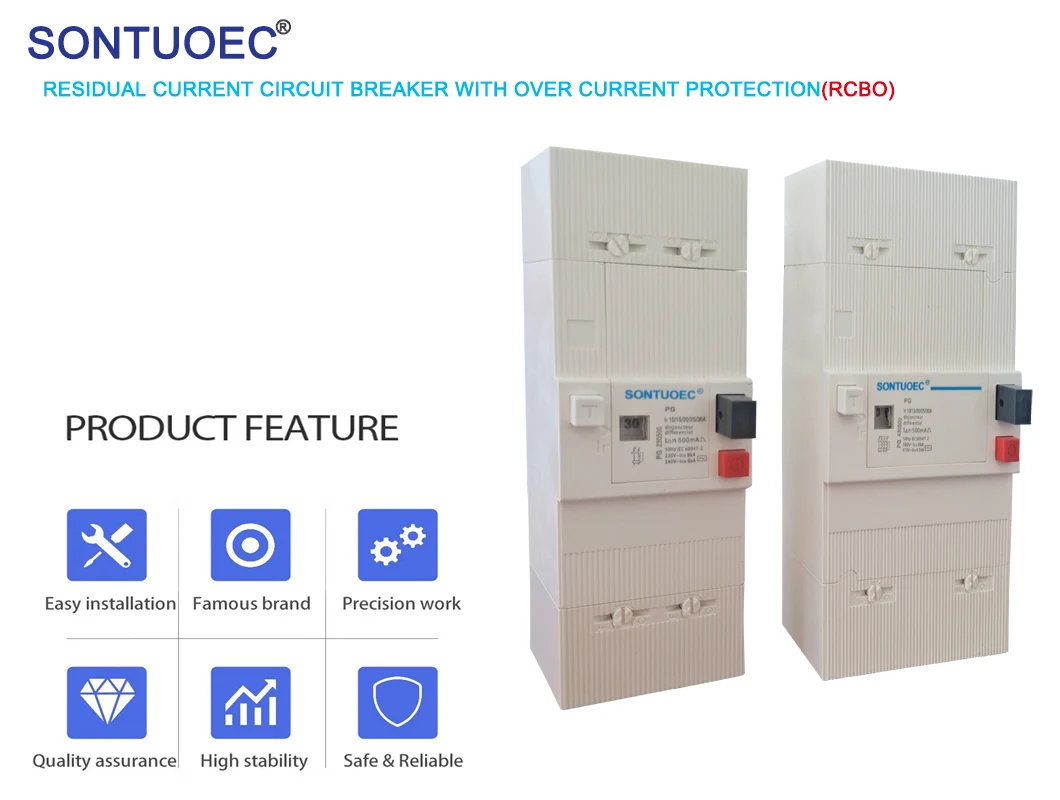

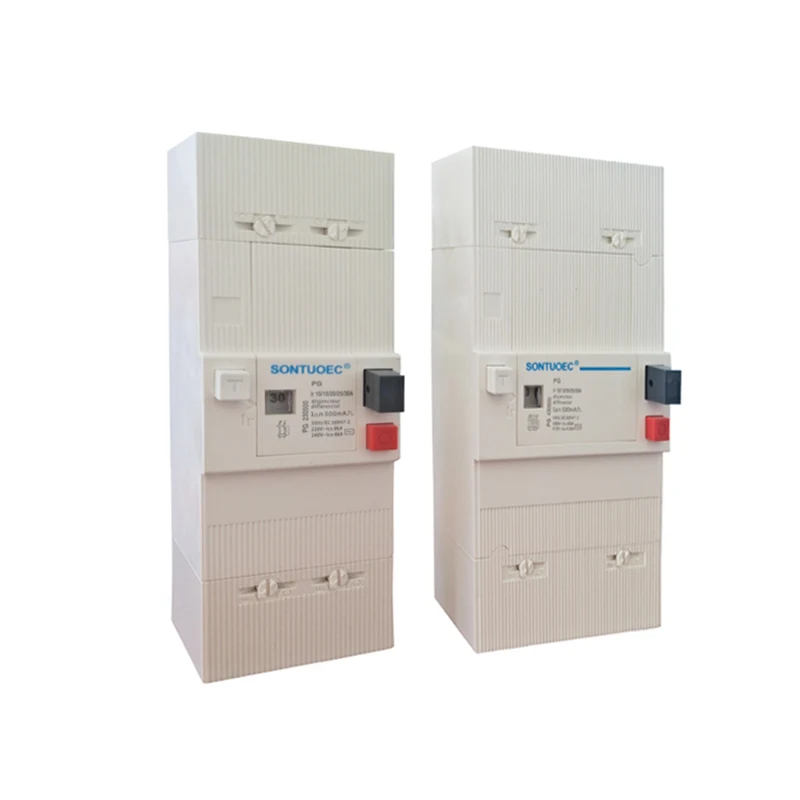

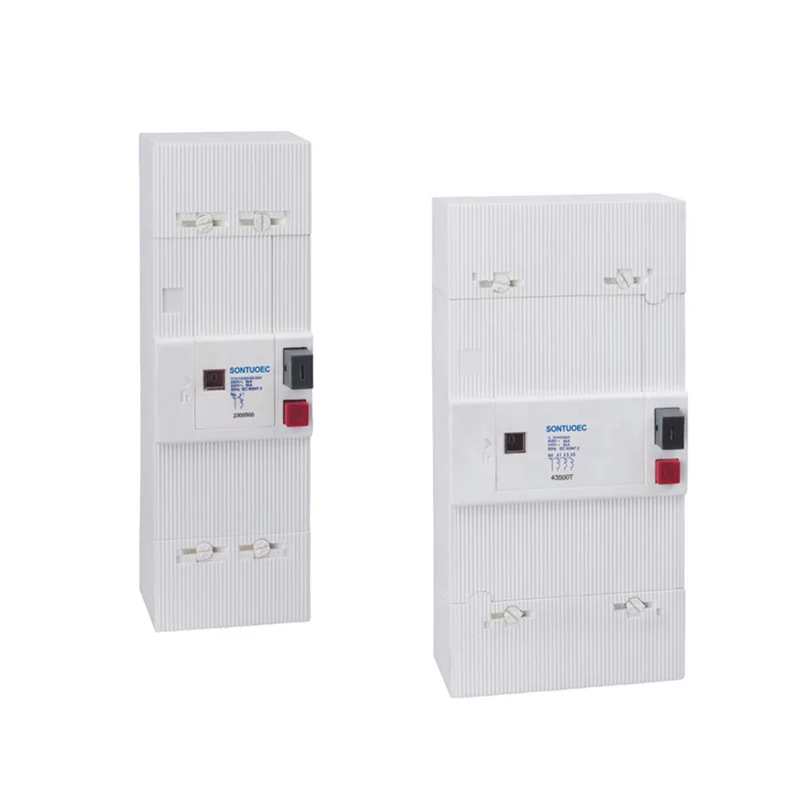

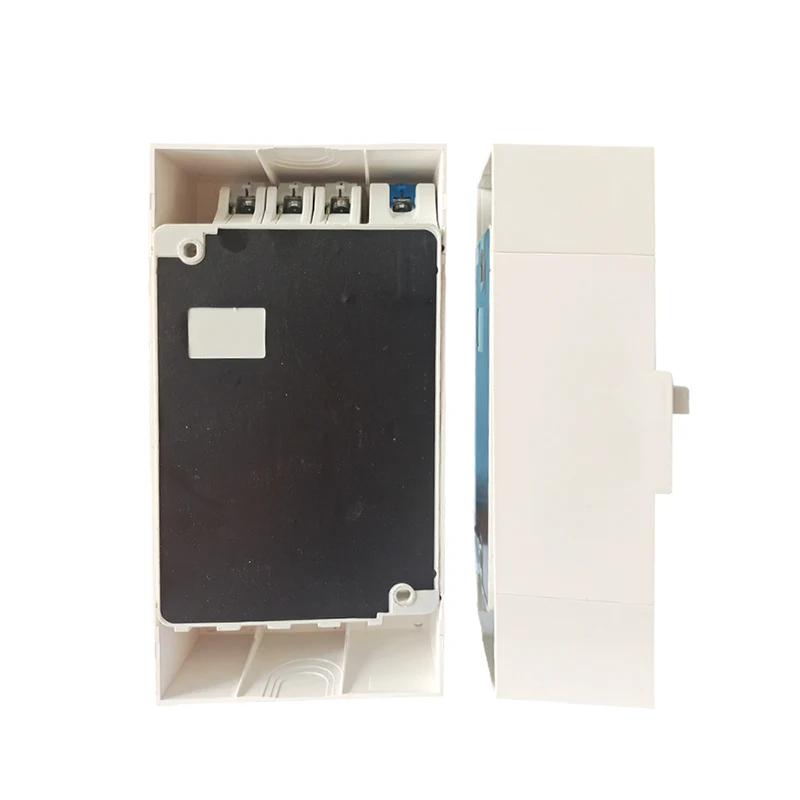

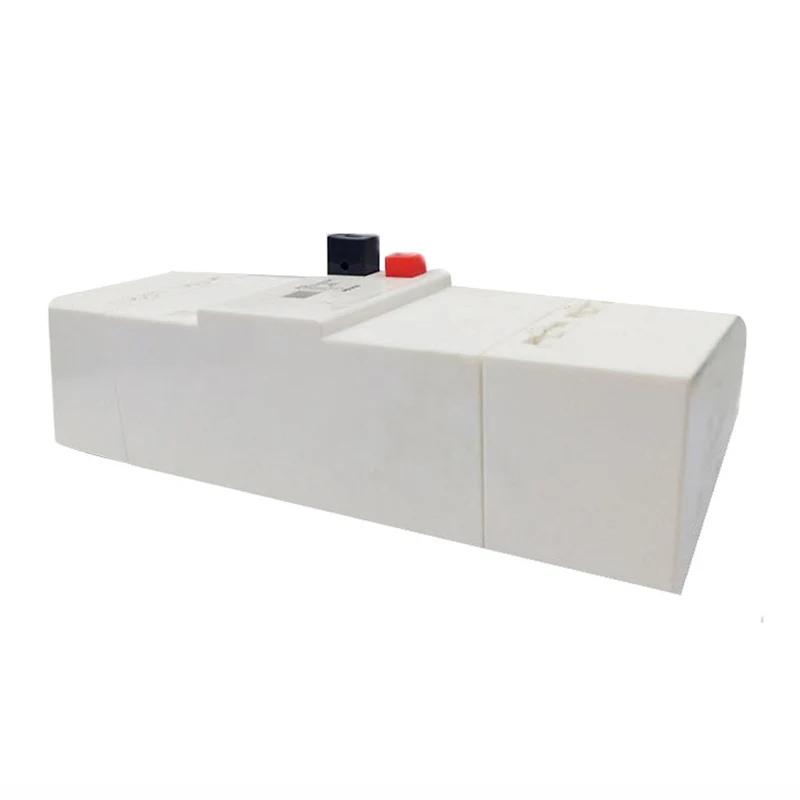

قطع کننده جریان جریان دیفرانسیل RCBO

قطع کننده مدار جریان دیفرانسیل RCBO وسیله ای است که مخصوصاً برای تشخیص و قطع جریان گسل در یک مدار به دلیل نشت طراحی شده است. هنگامی که جریان نشت در مدار به مقدار از پیش تعیین شده برسد یا از آن فراتر رود ، RCBO به طور خودکار سفر می کند ، بنابراین مدار را قطع می کند و از آتش سوزی ها و الکترودها جلوگیری می کند.

مدل:STG

ارسال استعلام

توضیحات محصول

مدل	نوع الکترو مغناطیسی ، نوع الکترونیکی
مارک	ایزوسی
قطب نه	2p/4p
جریان دارای رتبه (A)	5 ~ 15a ، 10 ~ 30a ، 30 ~ 60a ، 60 ~ 90A (قابل تنظیم جریان)
ولتاژ دارای امتیاز (V)	230/400V
ظرفیت شکستن	3ka ، 6ka ، 8ka
حساسیت دارای رتبه L △ n	300،500 (کارشناسی ارشد)
بسامد	50/60 هرتز

اصل عمل

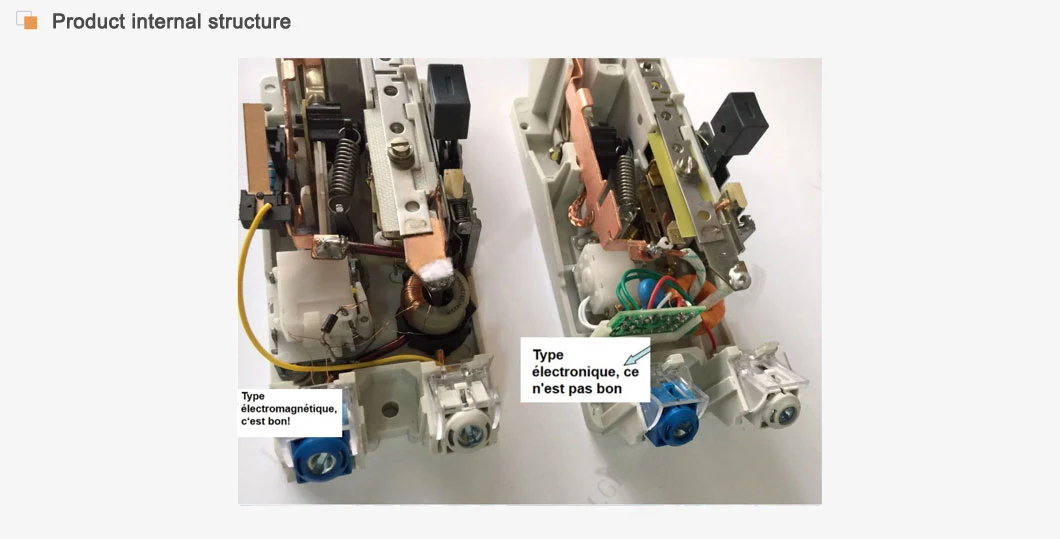

اصل عملیاتی ELCB مبتنی بر تشخیص جریانهای نامتعادل در یک مدار توسط یک ترانسفورماتور توالی صفر (ZCT) است. هنگامی که جریان خط آتش در مدار برابر با جریان خط صفر نیست ، یعنی یک جریان نشت وجود دارد ، ZCT این جریان نامتعادل را حس می کند و یک سیگنال الکتریکی مربوطه ایجاد می کند. مدار الکترونیکی در داخل ELCB این سیگنال را پردازش می کند و وقتی سیگنال به آستانه از پیش تعیین شده می رسد ، باعث می شود مکانیسم سفر قطع مدار را قطع کند.

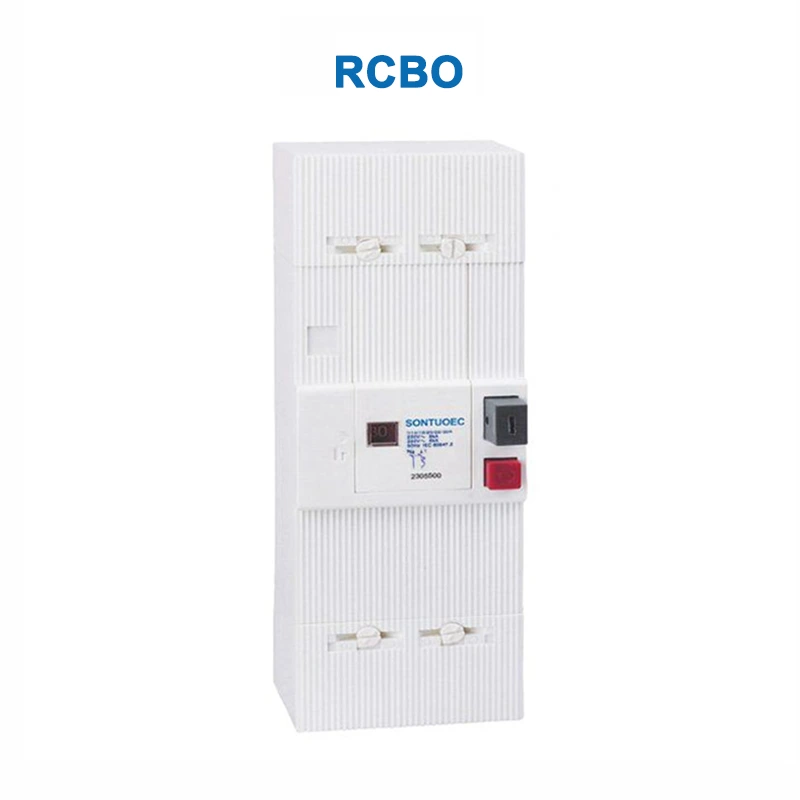

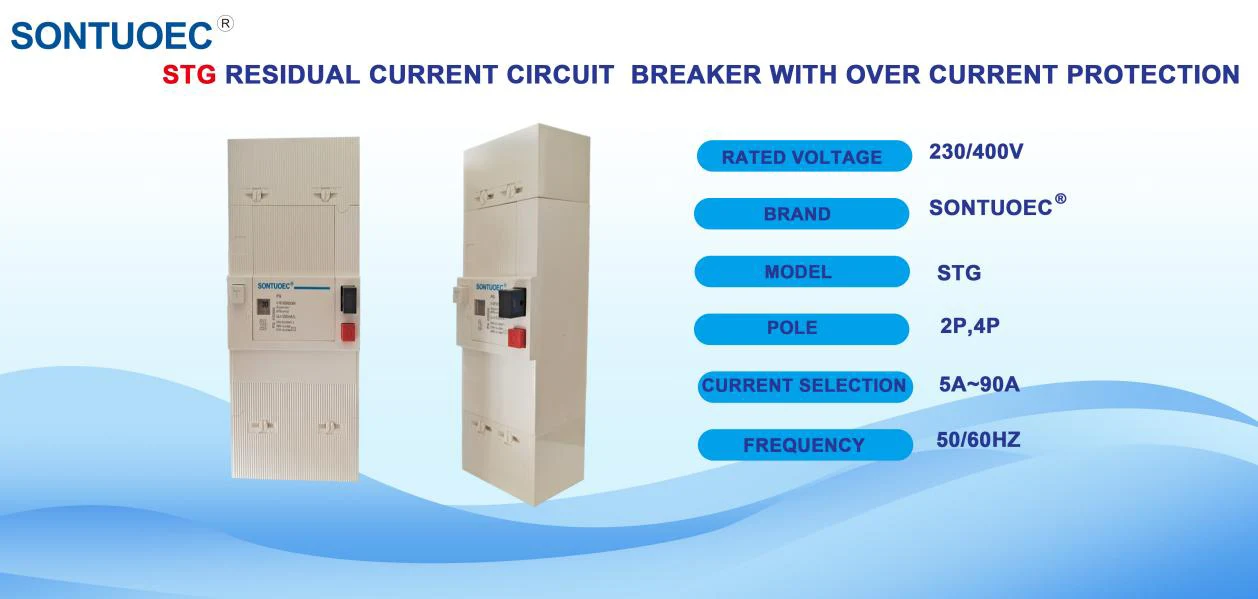

Differential current circuit breaker RCBO

ویژگی های اصلی

حساسیت بالا: قطع کننده مدار جریان دیفرانسیل RCBO قادر به تشخیص جریان های نشت کوچک ، معمولاً در سطح میلی لیتر است و در نتیجه دقت محافظت بالایی دارد.

پاسخ سریع: پس از تشخیص جریان نشت ، ELCB به سرعت مدار را قطع می کند تا از گسترش گسل جلوگیری شود.

تطبیق پذیری: علاوه بر محافظت از نشت اساسی ، برخی از ELCB ها دارای اضافه بار و محافظت از مدار کوتاه هستند.

نصب و نگهداری آسان: ELCB ها معمولاً برای نصب و حذف آسان طراحی پلاگین و بازی هستند. در همین حال ، ساختار داخلی ساده آن ، حفظ و تعمیرات اساسی را آسان می کند.

دامنه کاربرد

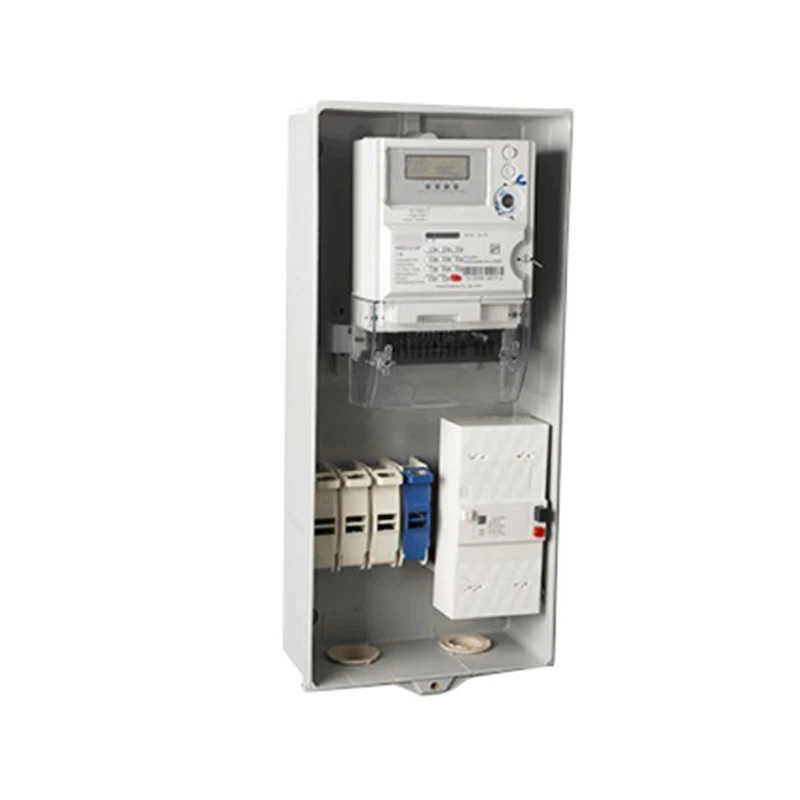

ELCB ها به طور گسترده در مکانهایی که به حفاظت از الکتریکی مورد نیاز است ، مانند خانه ها ، دفاتر ، کارخانه ها ، بیمارستان ها و غیره مورد استفاده قرار می گیرد. محافظت از ELCB به ویژه در محیط های مرطوب و مستعد به برق مانند حمام ، آشپزخانه ، استخرهای شنا و مناطق دیگر از اهمیت ویژه ای برخوردار است.
