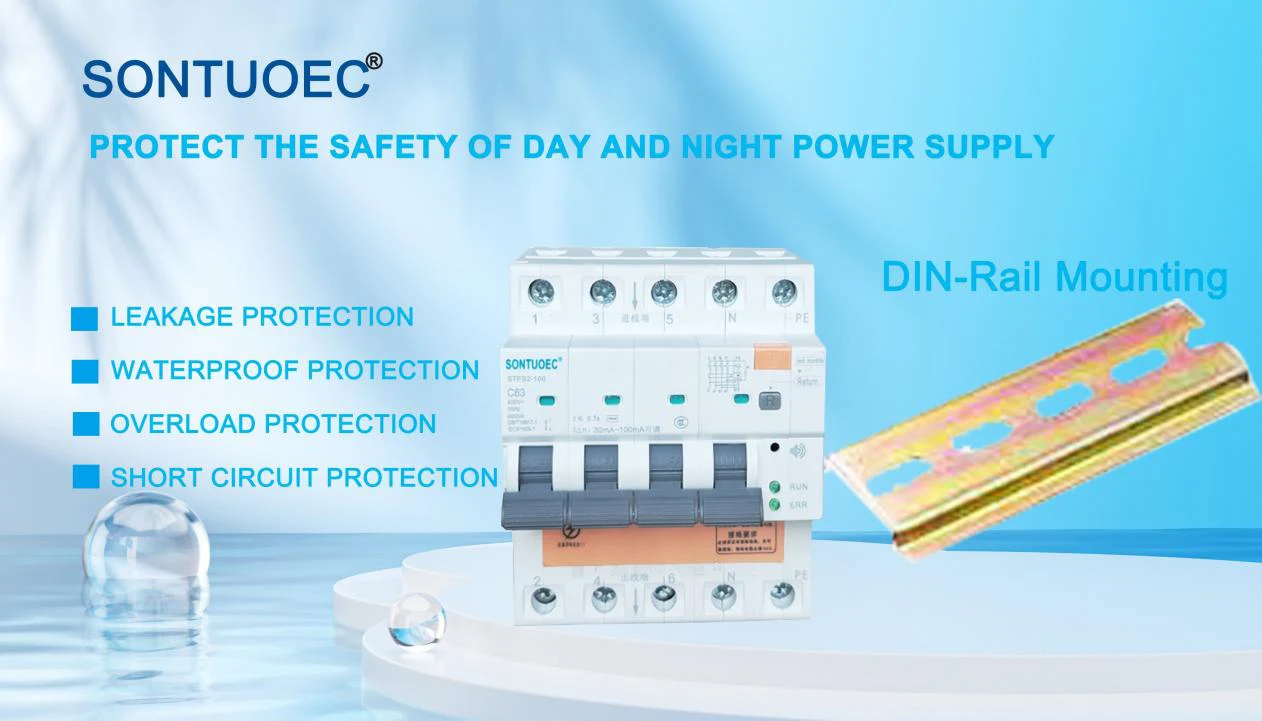

100a 2p 4p RCBO چند منظوره

RCBO چند منظوره STSF2-100 100A 2P 4P برای AC 50/60Hz مناسب است ، که در یک مدار با ولتاژ 230 ولت -400 ولت و جریان دارای امتیاز 100A قرار دارد ، هنگامی که Aperson برق می شود یا شبکه برق نشت می کند. هنگامی که نشت ، ولتاژ و ولتاژ ولتاژ به مقادیر مجموعه برسد ، قطع کننده جریان جریان باقیمانده می تواند به سرعت در یک دوره بسیار کوتاه کار کند و به سرعت منبع تغذیه را قطع کند. هنگامی که دمای مانیتورینگ قطع کننده جریان جریان باقیمانده به مقدار تنظیم می رسد ، سیم زمین نظارت به هم وصل نمی شود. هنگام اتصال ، محصول برای محافظت از ایمنی پرسنل و تجهیزات الکتریکی ، صدای زنگ خطر را منتشر می کند و می تواند از آن جلوگیری کند از آسیب دیدن تجهیزات ناشی از ولتاژ بیش از حد در شبکه برق جلوگیری کنید. دارای اضافه بار ، مدار کوتاه ، نشت ، ولتاژ بیش از حد ولتاژ و توابع محافظت از بیش از حد می تواند برای روشن و خاموش کردن دستگاه های الکتریکی در شرایط عادی استفاده شود مدارهای روشنایی ، به ویژه برای سیستم های توزیع روشنایی صنعتی و تجاری مناسب است. این محصول دارای حجم کمی ، ساختار جمع و جور و مقرون به صرفه بهتر از سایر محصولات مشابه است. ظاهری زیبا دارد ، ظرفیت شکستن زیاد ، آن را به یک انتخاب مناسب برای توزیع انرژی در خانواده تبدیل می کند. این محصول مطابق با استانداردهای GB/T 16917.1 و IEC 61009-1 است و گواهینامه CE را به دست آورده است.

مدل:STFS2-100

ارسال استعلام

توضیحات محصول

مدل	STFS2-100 نوع الکتریکی
شخصیت های فعلی باقیمانده	گی
استاندارد	IEC/en 61009-1
حساسیت دارای رتبه △ n	0.03،0.1،0.3
قطب نه	قطب ها: 1p+n+pe ؛ 3p+n+pe
جریان دارای رتبه (A)	6a ، 10a ، 16a ، 20a ، 25a ، 32a ، 40a ، 63a ، 80a ، 100a
ولتاژ دارای امتیاز (V)	240/415V ؛ 230/400V
جریان عملیاتی باقیمانده	10mA ، 30mA ، 100mA ، 300ma ، 500ma
امتیاز کوتاه باقیمانده شرطی جاری	6ka
استقامت الکتریکی	بیش از 4000 چرخه
عملکرد:	محافظت از نشت ، محافظت از جریان بیش از حد ، محافظت از مدار کوتاه ، تحت حفاظت از ولتاژ ، محافظت بیش از ولتاژ ، جریان/ ولتاژ قابل تنظیم ، حفاظت دما زنگ خطر آب و غیره.

دمای هوا اطراف

1. دمای هوای محیط نباید پایین تر از 5/5 درجه سانتیگراد باشد ، بالاتر از+40 درجه سانتیگراد ، و مقدار متوسط روزانه باید از+35 درجه سانتیگراد تجاوز کند.

ارتفاع: ارتفاع: ارتفاع سایت نصب نباید از 2000 متر تجاوز کند.

3. شرایط موضعی

هوا تمیز است و در حداکثر دمای 40 درجه سانتیگراد ، رطوبت نسبی هوا بیش از 50 ٪ نیست. رطوبت نسبی بالاتر در دماهای پایین تر مانند AT+20 درجه سانتیگراد مجاز است.

رطوبت نسبی نباید از 90 ٪ تجاوز کند. به دلیل تراکم متوسط گاه به گاه ناشی از تغییرات دما ، باید به اقدامات مناسب توجه شود.

4. دسته نصب دسته های نصب LI و III هستند

فعلی و تعداد قطب ها

100A: این نشان می دهد که RCBO در 100 آمپر رتبه بندی شده است. رتبه فعلی حداکثر مقدار جریان است که قطع کننده مدار می تواند به طور مداوم بدون ایجاد گرمای بیش از حد یا آسیب باشد.

2p ، 4p: "P" در اینجا تعداد قطب ها است ، یعنی تعداد مراحل مدار که می توان قطع کننده مدار به آن متصل شد. 2p به این معنی است که قطع کننده مدار می تواند به دو مرحله مدار (معمولاً آتش و صفر) وصل شود ، در حالی که 4P به این معنی است که می تواند به چهار فاز مدار (معمولاً آتش سه فاز و صفر) وصل شود.

چند منظوره

چند منظوره نشان می دهد که این RCBO چند منظوره 100A 2P 4P مجهز به انواع توابع محافظت است. علاوه بر حفاظت بیش از حد اساسی و محافظت از اتصال کوتاه ، می تواند از نشت ، محافظت از ولتاژ ، محافظت از ولتاژ و غیره نیز محافظت کند. حفاظت از دما alarm هشدار ورود به آب ， جریان قابل تنظیم و ولتاژ قابل تنظیم - این محافظت به RCBO اجازه می دهد تا از مدارها و تجهیزات محافظت جامع تری داشته باشد.

100A 2p 4p Multifunctional RCBO

هشدار

هشدار وضعیت عادی: چراغ سبز روشن ؛

حالت غیر طبیعی: نور خاموش است

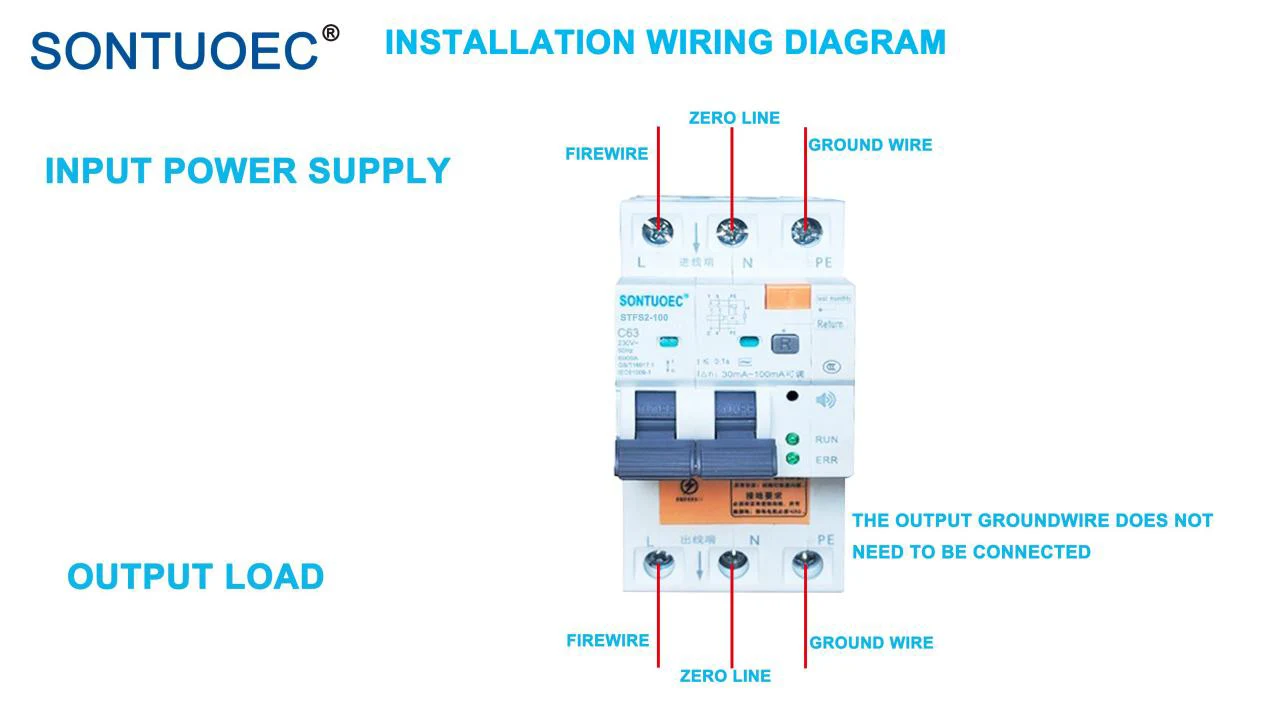

الزامات زمینی:

برای اطمینان از وجود سیم زمینی ورودی و سیم زمینی ، لازم است و مقاومت زمین باید 5Q باشد!

سناریوی کاربرد

از آنجا که RCBO انواع مختلفی از کارکردهای محافظت دارد ، اغلب در مدارهایی استفاده می شود که نیاز به ایمنی شخصی دارند ، مانند مدارهای الکتریکی برای روشنایی ، قدرت ضعیف و لوازم الکتریکی در خانه ها و اماکن عمومی. این مکان ها اغلب با آب و رطوبت مشخص می شوند که به راحتی می تواند باعث بروز حوادث نشت شود. علاوه بر این ، RCBO همچنین می تواند در سیستم های الکتریکی صنعتی مورد استفاده قرار گیرد که در آن ایمنی انسان یک پیش نیاز است ، مانند مدارهای کنترل نور محیطی ، سیستم های رادار و ابزارهای اکتشافی زمین شناسی.
