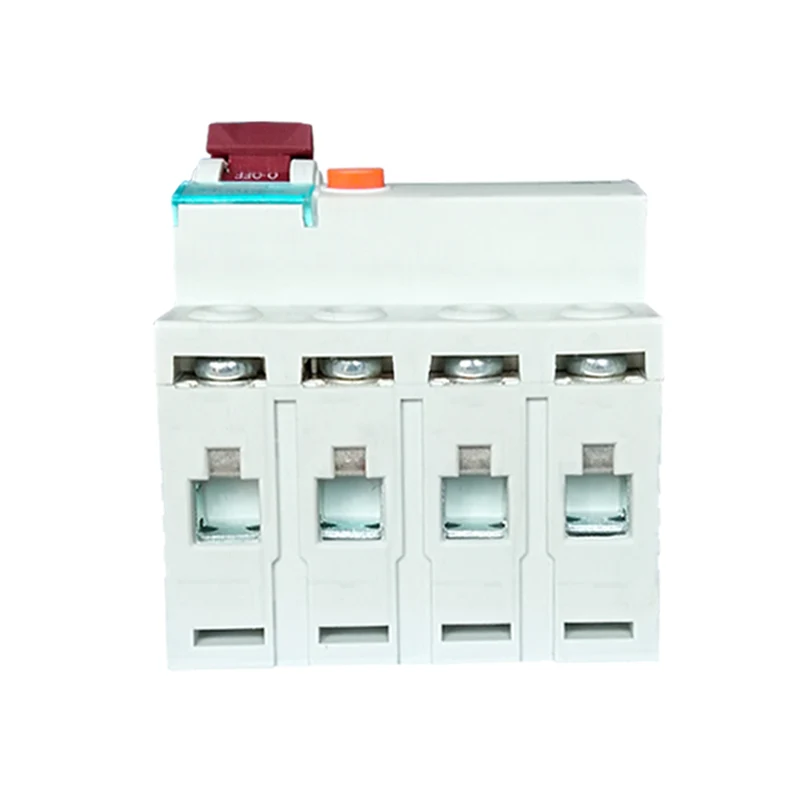

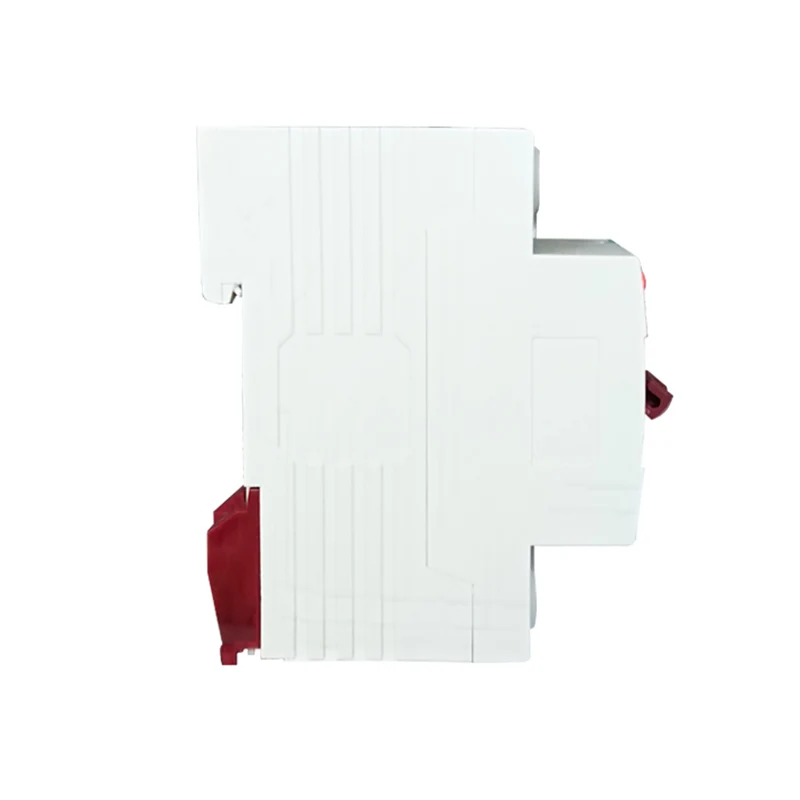

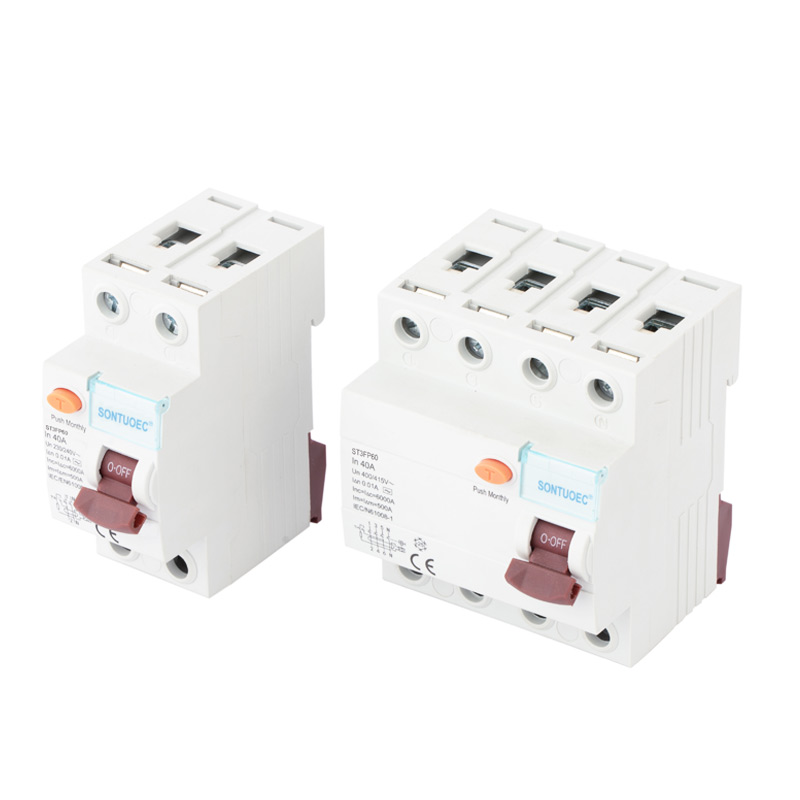

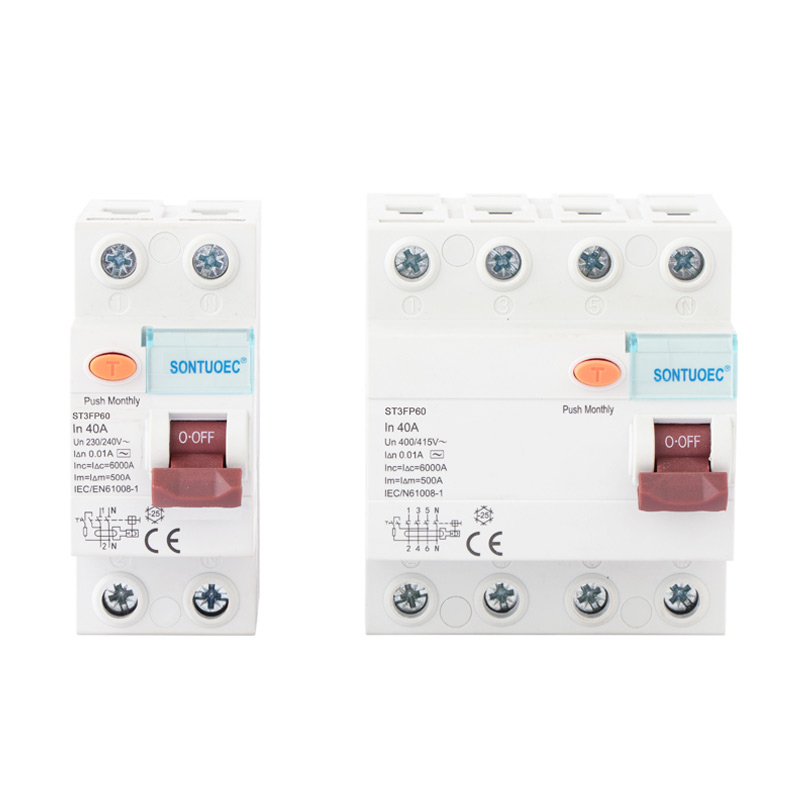

مدار شکن جریان باقیمانده 4P 40A/10mA

اصل عملیات

اصل عملکرد این مدارشکن بر اساس اصل تعادل جریان است. در شرایط عادی، جریان های ورودی و خروجی از مدار باید در خطی که از یک بار عبور می کند برابر باشد. با این حال، هنگامی که یک خطای عایق در خط وجود دارد یا زمانی که یک انسان با مدار تماس پیدا می کند، این می تواند منجر به نشت جریان شود و جریان های ورودی و خروجی مدار را نامتعادل کند. در این مرحله ترانسفورماتور جریان داخل مدارشکن این جریان نامتعادل را تشخیص داده و آن را به سیگنال الکتریکی تبدیل می کند. مدار الکترونیکی این سیگنال را تقویت، مقایسه و پردازش می کند و هنگامی که سیگنال به آستانه از پیش تعیین شده برسد، یعنی زمانی که جریان باقیمانده به 10 میلی آمپر برسد یا از آن فراتر رود، قطع کننده مدار به سرعت مدار را قطع می کند.

ویژگی های اصلی

حساسیت بالا: قادر به تشخیص جریان نشتی کوچک (10 میلی آمپر) و قطع مدار به موقع برای جلوگیری از آتش سوزی الکتریکی و حوادث شوک الکتریکی.

پاسخ سریع: هنگامی که جریان نشتی تشخیص داده شد، مدار شکن مدار را در مدت زمان بسیار کوتاهی (معمولاً در ده ها میلی ثانیه) قطع می کند.

تطبیق پذیری: علاوه بر عملکرد اصلی حفاظت از نشت، مدار شکن ممکن است عملکردهای حفاظت از اضافه بار و اتصال کوتاه نیز داشته باشد.

نصب و نگهداری آسان: معمولاً طراحی مدولار شده را اتخاذ می کند که نصب و جداسازی آن آسان است. در همین حال، ساختار داخلی ساده آن، نگهداری و تعمیرات اساسی آن را آسان می کند.
