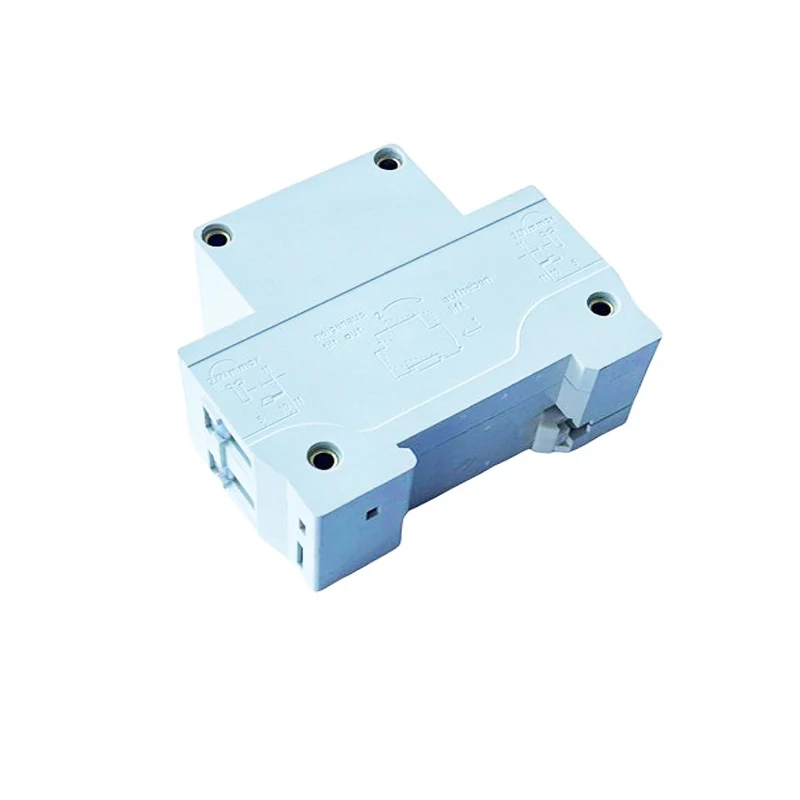

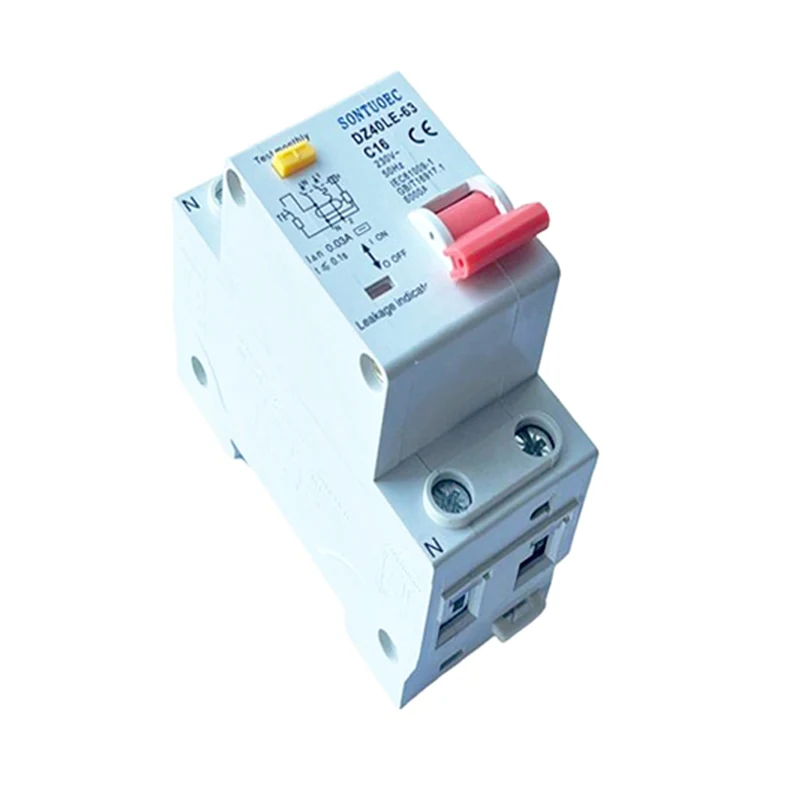

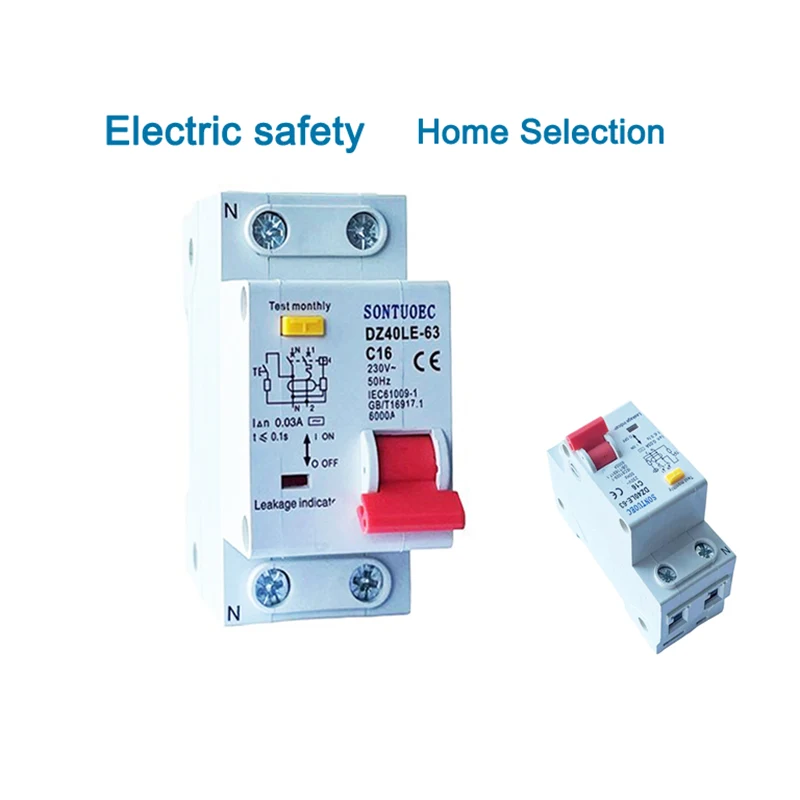

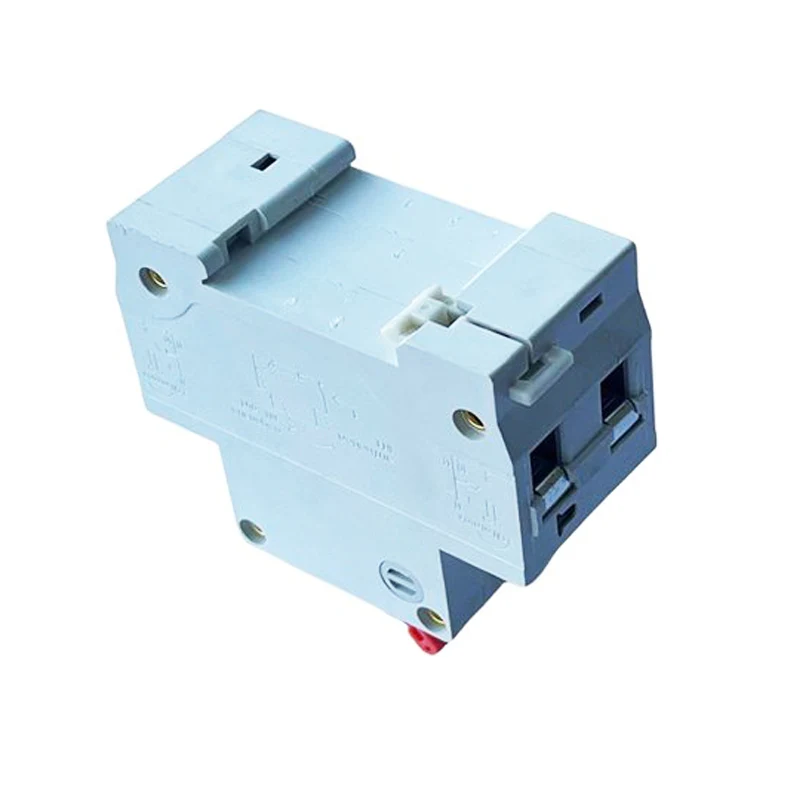

قطع کننده مدار باقیمانده 2p 1p+N با محافظت بیش از حد ، یک قطع کننده مدار است که ترکیب حفاظت از جریان باقیمانده و محافظت از بیش از حد است. هنگامی که جریان باقیمانده (یعنی جریان نشت) در مدار تشخیص داده می شود ، می تواند به طور خودکار منبع تغذیه را قطع کند تا از آتش سوزی های الکتریکی و تصادفات الکتروشیده شخصی جلوگیری شود. در عین حال ، همچنین دارای یک عملکرد حفاظت بیش از حد است که می تواند به طور خودکار منبع تغذیه را در هنگام بار بیش از حد بارگیری یا اتصال کوتاه برای محافظت از ایمنی مدار و تجهیزات قطع کند.
مدل |

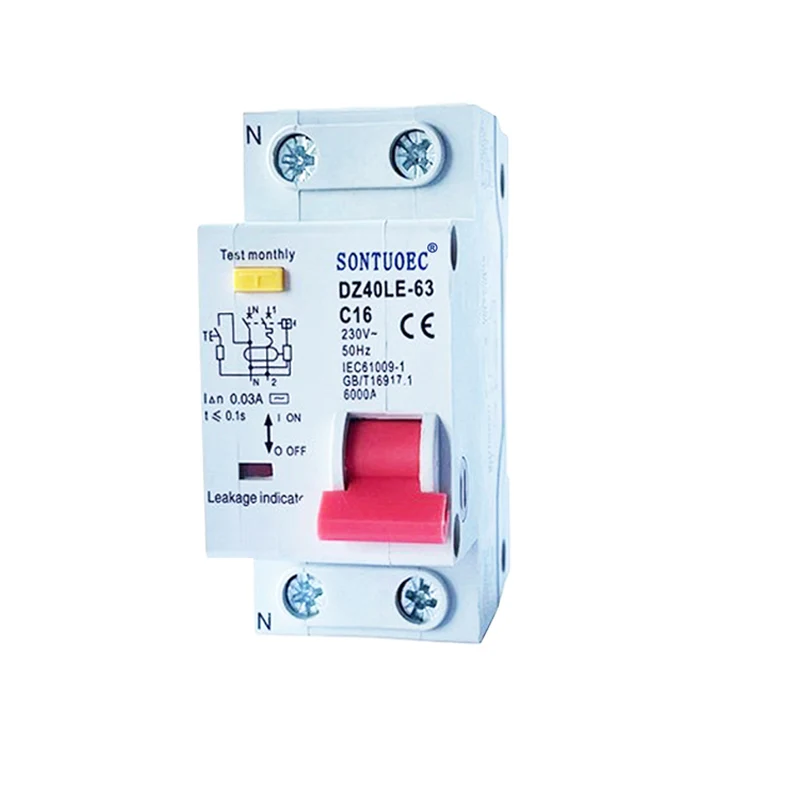

نوع الکترونیکی DZ40LE-63 |
شخصیت های فعلی باقیمانده |
و/و |
قطب نه |
1p+n/2p |
جریان دارای رتبه (A) |
6a ، 10a ، 16a ، 25a ، 32a ، 40a ، 63a |
ولتاژ دارای امتیاز (V) |
240/415V ؛ 230/400V |
جریان عملیاتی باقیمانده |
10mA ، 30mA ، 100mA ، 300ma |
امتیاز کوتاه باقیمانده شرطی جاری |
3KA: 4.5ka: 6ka |
استاندارد | IEC 61009-1 |
استقامت الکتریکی |
بیش از 4000 چرخه |
اصل عملیاتی قطع کننده مدار باقیمانده 2p 1p+N با محافظت بیش از حد بر اساس مجموع بردار جریان ها و اصل الکترومغناطیسی است. هنگامی که جریانهای موجود در خطوط L (آتش) و N (صفر) در مدار از نظر بزرگی برابر نیستند ، مجموع بردار جریان ها در قسمت اصلی مدار ترانسفورماتور صفر نیست ، که ولتاژ ناشی از آن را در سیم پیچ جانبی ثانویه ایجاد می کند. این ولتاژ ناشی از آن به رله الکترومغناطیسی اضافه می شود و جریان تحریکی را ایجاد می کند که یک نیروی دفع عوام معکوس ایجاد می کند. هنگامی که جریان گسل به مقدار جریان عملیاتی RCBO برسد ، این نیروی دفع عوام معکوس باعث می شود آرماتور داخل رله الکترومغناطیسی از یوغ جدا شود و مکانیسم عملیاتی را به سمت عمل و قطع مدار جریان گسل فشار دهد.
حفاظت چند منظوره: 2P RCBO ترکیبات حفاظت از جریان باقیمانده و عملکردهای محافظت بیش از حد را ترکیب می کند ، که می تواند از ایمنی مدارها و تجهیزات کاملاً محافظت کند.
قابلیت اطمینان بالا: اتخاذ مؤلفه های الکترونیکی پیشرفته و مکانیسم قطع ارتباط ، از قابلیت اطمینان و ایمنی بالایی برخوردار است.
پیکربندی انعطاف پذیر: طراحی 2 قطبی امکان محافظت همزمان از قدرت 1 فاز و خط صفر ، مناسب برای سیستم های مختلف الکتریکی پیچیده را فراهم می کند.
نصب و نگهداری آسان: طراحی ساختاری معقول ، نصب آسان و در عین حال آسان برای انجام تعمیر و نگهداری و تعمیرات اساسی.
انتخاب: هنگام انتخاب نوع ، باید بر اساس ولتاژ رتبه بندی شده ، جریان دارای رتبه ، ظرفیت شکستن اتصال کوتاه و جریان عملکرد نشت مدار و سایر پارامترها باشد. در عین حال ، تعداد قطب ها و تعداد مدارهای فعلی RCBO نیز باید در نظر گرفته شود که نیازهای حفاظت از مدار را برآورده کند.
نصب: 2P RCBO باید در یک مکان خشک و تهویه شده و بدون گاز خورنده و بدون خطر انفجار نصب شود. نصب باید اطمینان حاصل کند که سیم کشی صحیح و قابل اعتماد است ، مکانیسم عملیاتی انعطاف پذیر و قابل اعتماد است و نصب از استانداردها و کدهای مربوطه پیروی می کند.
