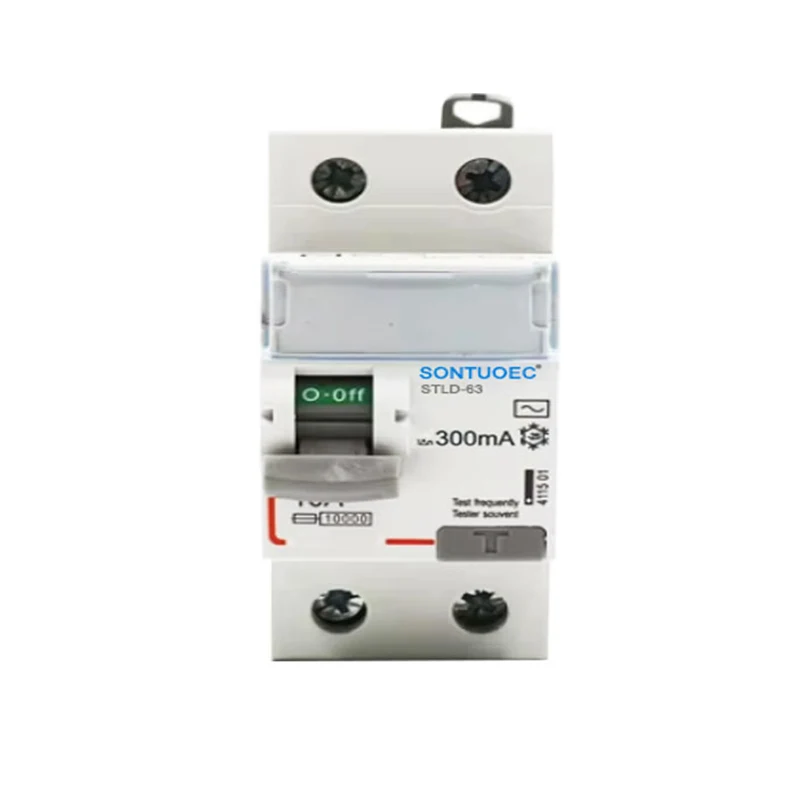

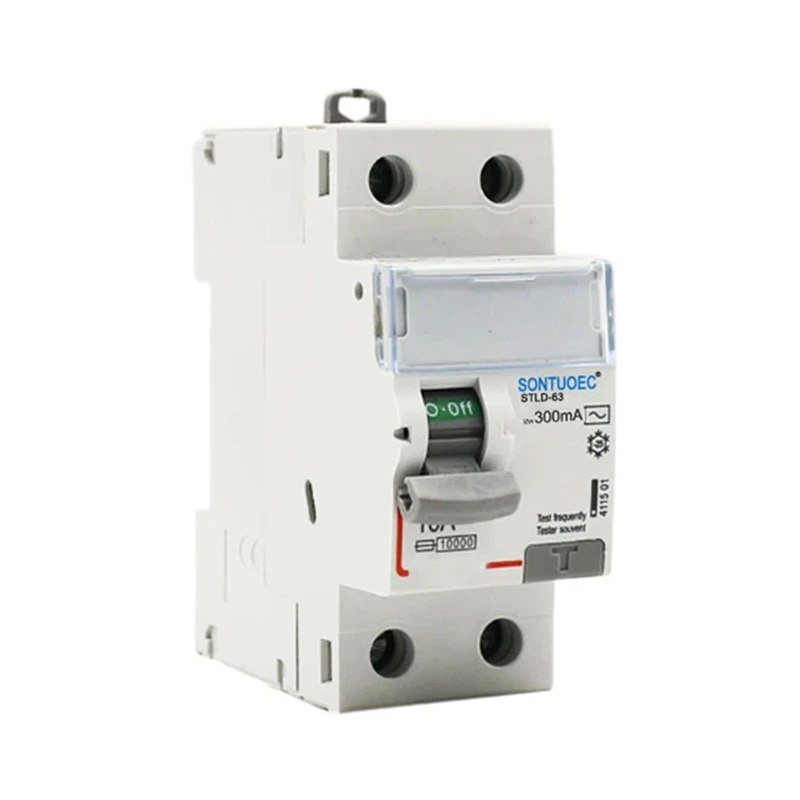

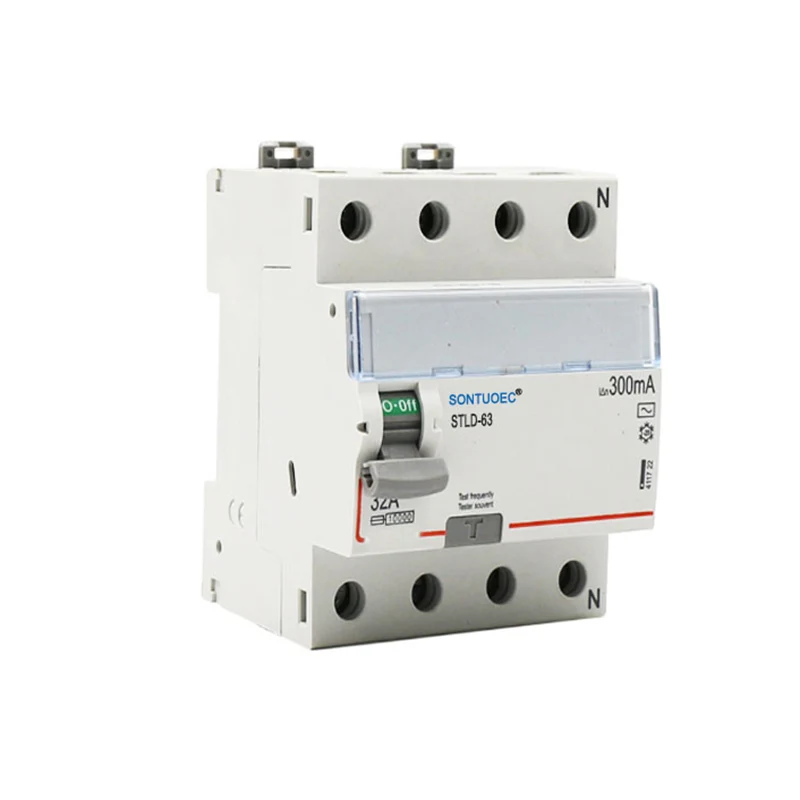

نوع 2p 63a/30mA RCD نوع AC

اصل عملیاتی نوع 2p 63A/30mA RCD AC بر اساس ترانسفورماتور جریان باقیمانده است. هنگامی که یک جریان نامتعادل (یعنی نشت) در یک سیستم الکتریکی رخ می دهد ، ترانسفورماتور جریان باقیمانده این جریان نامتعادل را تشخیص می دهد و یک شار مغناطیسی متناسب با جریان نشت ایجاد می کند. این شار مغناطیسی باعث ایجاد مکانیسم انتشار داخلی RCD می شود و باعث می شود RCD به سرعت منبع تغذیه را قطع کند.

ارسال استعلام

توضیحات محصول

مدل:	نوع الکترو مغناطیسی ؛ نوع الکترونیکی
استاندارد	IEC 61008-1
خصوصیات فعلی باقیمانده:	و ،
قطب شماره:	2p ، 4p
جریان فعلی:	16a ، 25a ، 32a ، 40a ، 63a ؛
ولتاژ دارای امتیاز:	230/400 ولت AC
فرکانس دارای امتیاز:	50/60 هرتز
دارای رتبه بندی باقیمانده جریان IΔN:	10mA ، 30mA ، 100mA ، 300ma ، 500ma
دارای جریان غیرقانونی جریان I ΔNO:	0.0.5iδn
دارای رتبه بندی جریان کوتاه مدت شرطی شرکت:	6000a
دارای اتصال کوتاه باقیمانده شرطی IΔC فعلی:	6000a
مدت زمان عبور:	فوری Tripping≤0.1 ثانیه
دامنه جریان باقی مانده:	0.5iΔN ~ iΔN
استقامت الکترو مکانیکی:	4000 چرخه
گشتاور بست:	2.0 نیوتن متر
ترمینال اتصال:	ترمینال ستون ترمینال پیچ با گیره

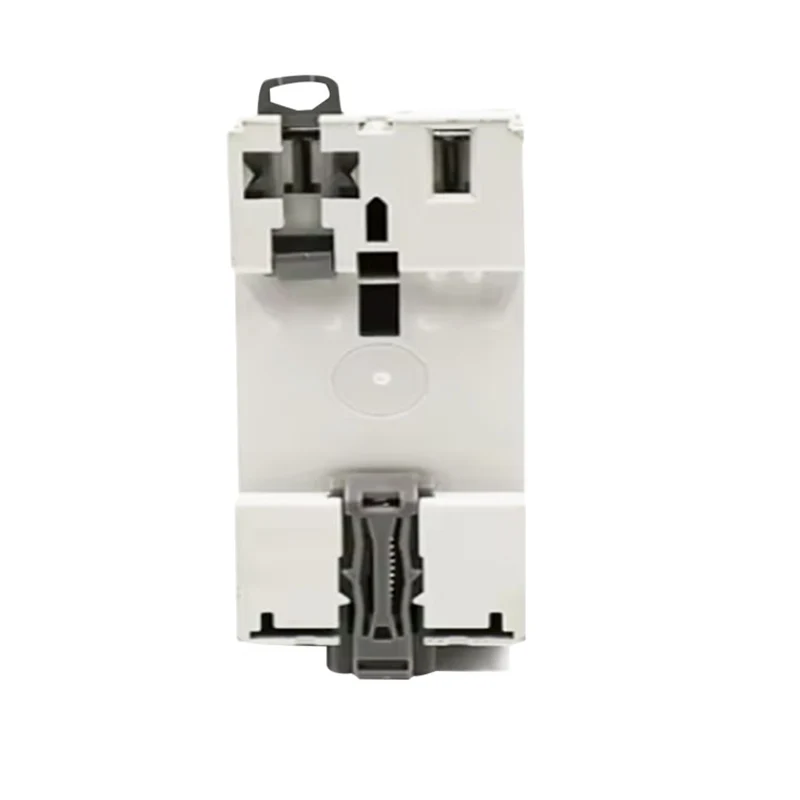

نصب:	نصب راه آهن 35 میلی متری دین

مفهوم اصلی

 2p: نشان می دهد که این RCD (دستگاه جریان باقیمانده) یک سوئیچ دو قطبی است ، یعنی می تواند به طور همزمان دو خط را کنترل کند. این طرح معمولاً در جایی مورد استفاده قرار می گیرد که هر دو خط فاز و صفر باید همزمان قطع شوند تا اطمینان حاصل شود که در صورت نشت یا گسل ، مدار به طور کامل قطع می شود و از بروز حوادث ایمنی مانند برق یا آتش سوزی الکتریکی جلوگیری می شود.

 63a: نشان می دهد که RCD در 63 آمپر رتبه بندی شده است. جریان دارای امتیاز حداکثر مقدار جریان است که RCD می تواند به طور مداوم بدون ایجاد گرمای بیش از حد یا آسیب باشد. در برنامه های عملی ، جریان دارای رتبه مناسب باید با توجه به بار سیستم الکتریکی انتخاب شود.

 30mA: نشان می دهد که جریان عمل نشت این RCD 30 میلی آمپر است. جریان عمل نشت حداقل مقدار جریان است که در آن RCD جریان نشت را تشخیص می دهد و باعث یک عمل می شود. هنگامی که جریان نشت در سیستم الکتریکی از این مقدار فراتر رود ، RCD به سرعت منبع تغذیه را برای محافظت از ایمنی شخصی و جلوگیری از تصادفات مانند آتش سوزی برقی قطع می کند.

 RCD: دستگاه جریان باقیمانده یک دستگاه ایمنی الکتریکی است که برای تشخیص جریان باقیمانده (یعنی جریان نشت) در یک سیستم الکتریکی و قطع منبع تغذیه استفاده می شود. این سیستم به طور گسترده ای در سیستم های الکتریکی با ولتاژ کم مورد استفاده قرار می گیرد تا از تجهیزات الکتریکی و پرسنل حفاظت کاملی استفاده کند.

 نوع AC: نشان می دهد که این RCD برای سیستم های متناوب جریان (AC) مناسب است. جریان متناوب (AC) یک روش متداول برای انتقال برق است و با تغییرات دوره ای در جهت ولتاژ و جریان در مقایسه با جریان مستقیم (DC) مشخص می شود. بنابراین ، هنگام انتخاب RCD ، مدل مناسب باید بر اساس نوع سیستم الکتریکی (AC یا DC) انتخاب شود.

1. محافظت در برابر جریان گسل/نشت زمین و عملکرد انزوا

2. ظرفیت جریان کوتاه را تحمل کنید

اتصال Busbar نوع ترمینال و پین/چنگال

4. مجهز به پایانه های اتصال محافظت شده با انگشت

5. هنگامی که جریان گسل/نشت زمین رخ می دهد و بیش از حساسیت دارای امتیاز است ، مدار را قطع کنید

6. مستقل از منبع تغذیه و ولتاژ خط و عاری از تداخل خارجی ، نوسان ولتاژ. ---------- سیم اتصال به اندازه بزرگ (کابل اتصال 35 میلی متر)
