این نوع AC 4p 63A /30mA RCD AC باعث ایجاد مکانیسم قطع داخلی RCD می شود و باعث می شود RCD به سرعت منبع تغذیه را قطع کند ، بنابراین از ایمنی تجهیزات الکتریکی و پرسنل محافظت می کند.
استاندارد | IEC61008-1 |
تعداد قطب ها |
2p ، 4p |
جریان دارای رتبه (A) |
16 ، 25،32،40،63 |
دارای امتیازات باقیمانده فعلی (در) (MA) |
10،30،100،300،500 |
مانده مانده جریان غیر عمل (INO) (MA) |
0.5 اینچ |
ولتاژ دارای امتیاز (V) |
AC 230/240 |
AC 230/400 |
|
جریان عملیاتی باقیمانده دامنه |
0.5in ~ در |
جریان باقیمانده خارج از زمان |
0.3s |
مدار ظرفیت (ICU) |
6000a |
استقامت |
4000 |
مدرک حفاظت |
IP20 |

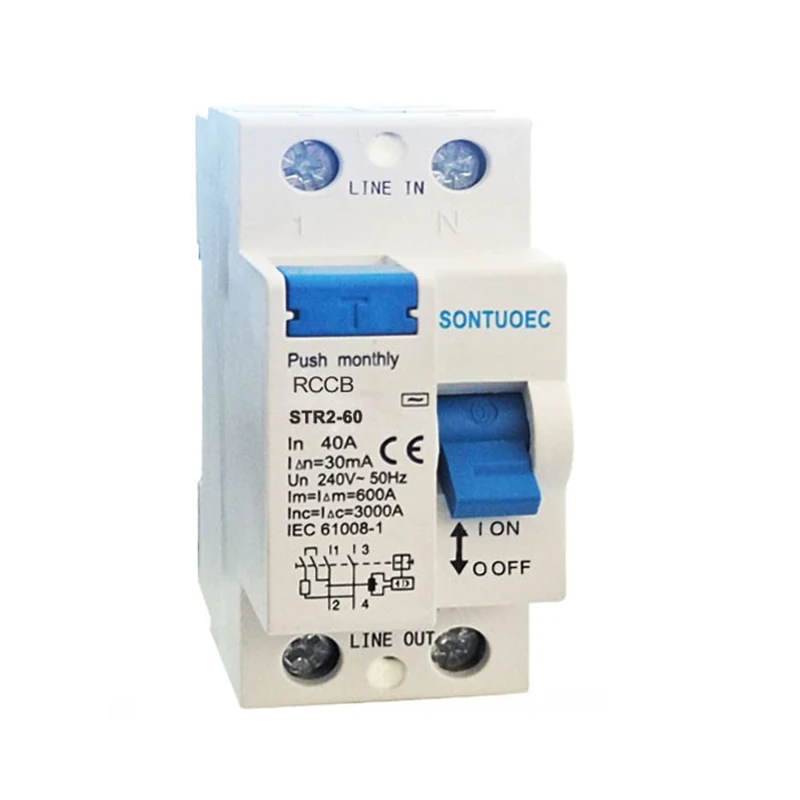

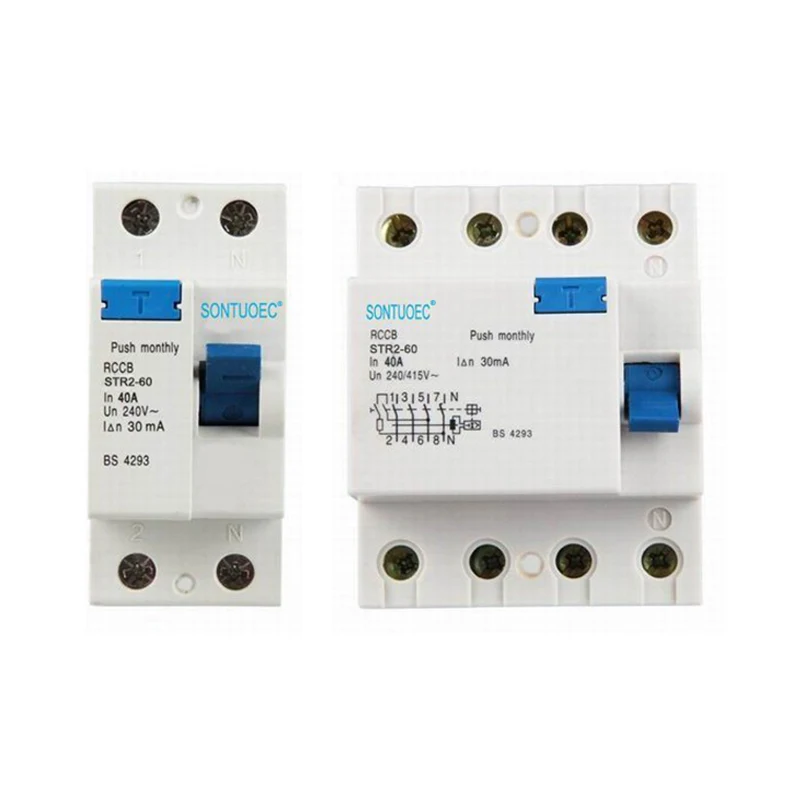

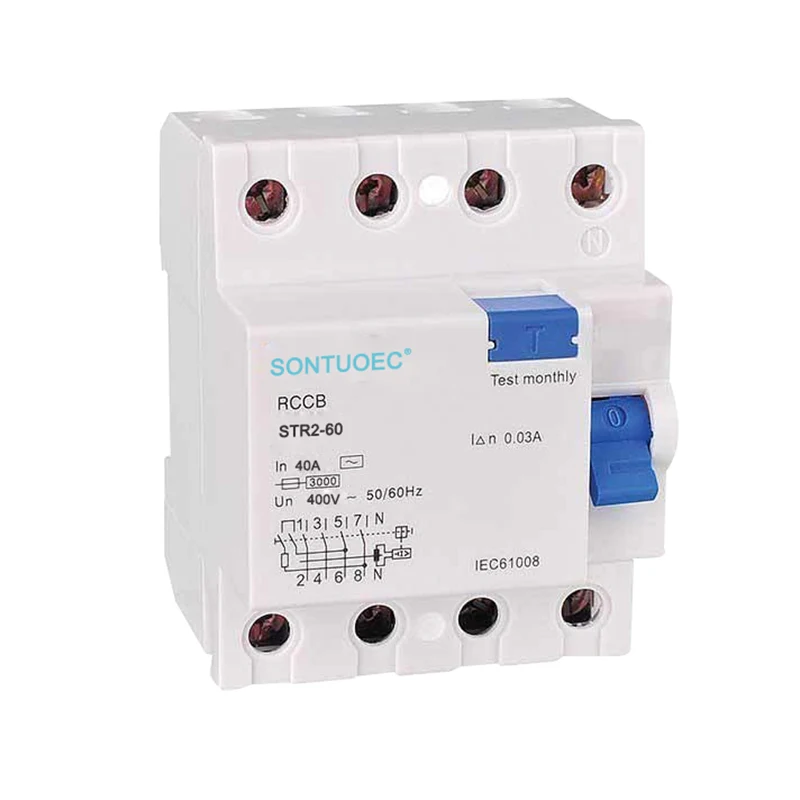

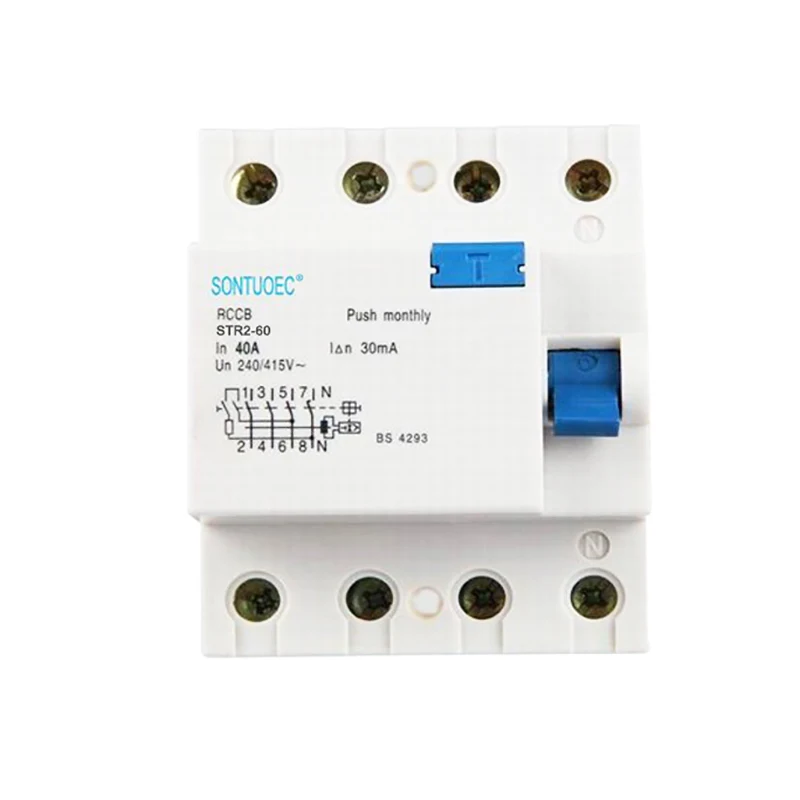

4p: نشان می دهد که این نوع 4P 63A /30mA RCD AC یک سوئیچ چهار قطبی است ، یعنی می تواند به طور همزمان چهار مدار را کنترل کند. این طرح معمولاً در برنامه هایی مورد استفاده قرار می گیرد که در آن باید سیم ، صفر و دو زمین همزمان قطع شوند تا اطمینان حاصل شود که در صورت نشت یا گسل ، مدار می تواند کاملاً قطع شود تا سطح بالاتری از حفاظت از ایمنی الکتریکی فراهم شود.
63a: نشان می دهد که RCD در 63 آمپر رتبه بندی شده است ، که حداکثر مقدار جریان است که RCD می تواند به طور مداوم بدون ایجاد گرمای بیش از حد یا آسیب باشد.
30mA: نشان می دهد که RCD دارای جریان عمل نشت 30 میلی متر است ، یعنی وقتی جریان نشت در سیستم الکتریکی از این مقدار فراتر می رود ، RCD به سرعت منبع تغذیه را برای محافظت از ایمنی شخصی و جلوگیری از تصادفات مانند آتش سوزی الکتریکی قطع می کند.
RCD: دستگاه جریان باقیمانده ، یک دستگاه ایمنی الکتریکی که برای تشخیص جریان باقیمانده (یعنی جریان نشت) در یک سیستم الکتریکی استفاده می شود و منبع تغذیه را قطع می کند.
یک نوع: این بدان معنی است که RCD یک نوع است ، یعنی می تواند به درستی بر روی هر دو جریان باقیمانده AC و پالس کننده DC عمل کند (یک جریان DC صاف از 6mA ≤ می تواند به صورت جابجا شده باشد). این نوع RCD برای مدارها با بسیاری از دستگاه های الکترونیکی مانند لوازم خانگی ، لوازم اداری ، رایانه ها و مکان های دیگر مناسب است.
اصل عملیاتی RCD بر اساس ترانسفورماتور جریان باقیمانده است. هنگامی که یک جریان نامتعادل (یعنی نشت) در یک سیستم الکتریکی رخ می دهد ، ترانسفورماتور جریان باقیمانده این جریان نامتعادل را تشخیص می دهد و یک شار مغناطیسی متناسب با جریان نشت ایجاد می کند. این شار مغناطیسی باعث ایجاد مکانیسم قطع اتصال داخلی RCD می شود و باعث می شود RCD به سرعت منبع تغذیه را قطع کند ، بنابراین از ایمنی تجهیزات الکتریکی و پرسنل محافظت می کند.
قدرت صنعتی: در محیط های صنعتی ، به دلیل وجود تعداد زیادی از تجهیزات الکتریکی و سیستم های مدار پیچیده ، استفاده از نوع 4p 63A /30mA RCD A برای ارائه حفاظت جامع ایمنی الکتریکی لازم است.
تجاری: در محل های تجاری مانند مراکز خرید ، هتل ها و غیره ، جایی که غلظت زیادی از افراد و تجهیزات الکتریکی وجود دارد ، این نوع RCD برای اطمینان از ایمنی الکتریکی نیز لازم است.
مسکونی سطح بالا: در برخی از اقامتگاه های سطح بالا ، نوع 4p 63A /30mA RCD A نیز برای ارائه سطح بالاتری از محافظت از ایمنی الکتریکی انتخاب شده است.
