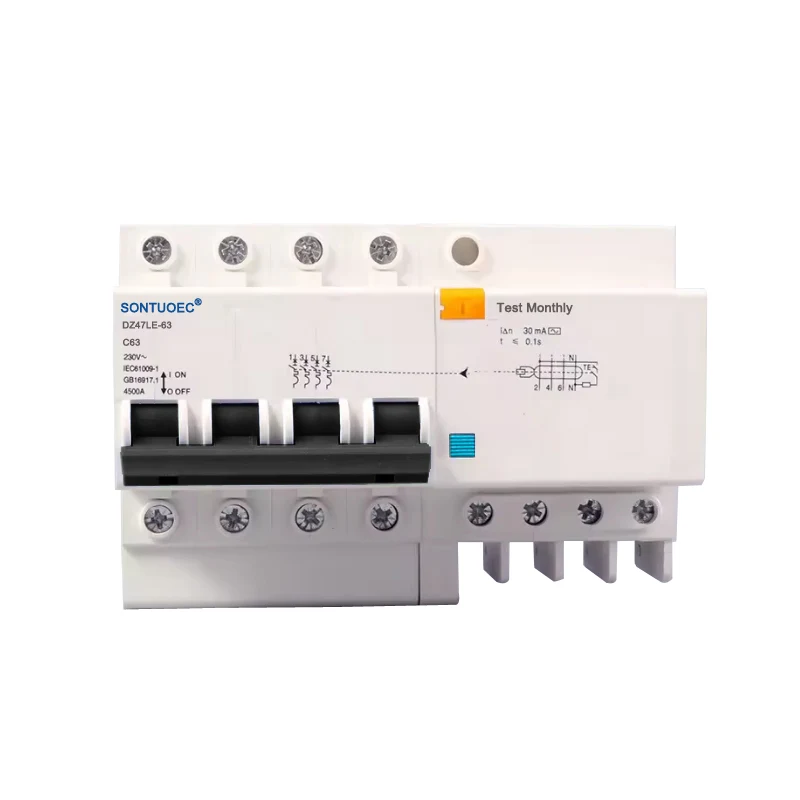

نوع 4P RCBO AC یک قطع کننده مدار 4 قطبی است که ترکیبات حفاظت از جریان باقیمانده و توابع محافظت بیش از حد ، به ویژه برای مدارهای جریان متناوب (AC) را ترکیب می کند. هنگامی که جریان باقیمانده (یعنی جریان نشت) در مدار تشخیص داده می شود ، می تواند به طور خودکار منبع تغذیه را قطع کند تا از آتش سوزی الکتریکی و تصادفات شوک الکتریکی شخصی جلوگیری شود. در عین حال ، همچنین دارای یک عملکرد حفاظت بیش از حد است که می تواند در صورت بروز اضافه بار یا اتصال کوتاه در مدار ، به طور خودکار منبع تغذیه را قطع کند تا از ایمنی مدار و تجهیزات محافظت کند.
نام |
قطع کننده مدار باقیمانده با محافظت بیش از حد |
ویژگی |
حفاظت بیش از حد/ مدار کوتاه/ نشت |
قطب نه |
1p/2L ، 2p/2L ، 3p/3L ، 3p/4l 4p/4L |
ظرفیت شکستن | 3ka ، 4.5ka ، 6ka |
جریان دارای رتبه (A) |
6a ، 10a ، 16a ، 20a ، 25a ، 32a ، 40a ، 63a |
جریان عملیاتی باقیمانده: |
10mA ، 30mA ، 100mA ، 300ma ، 500ma |
ولتاژ دارای امتیاز (V) |
240/415V |
نصب |
نوع راه آهن دین |
استاندارد |
IEC61009-1 、 GB16917-1 |
مجوز |
در نظر گرفتن |
اصل عملیاتی نوع 4P RCBO AC بر اساس مجموع بردار جریان ها و بر اساس اصول الکترومغناطیسی است. هنگامی که جریان های موجود در مدار روی آتش (L) و سیمهای صفر (N) از نظر بزرگی برابر نیستند ، جمع بردار جریان ها در قسمت اصلی مدار ترانسفورماتور صفر نیست ، که ولتاژ ناشی از آن را در سیم پیچ جانبی ثانویه ایجاد می کند. این ولتاژ ناشی از آن به رله الکترومغناطیسی اضافه می شود و جریان تحریکی را ایجاد می کند که یک نیروی دفع عوام معکوس ایجاد می کند. هنگامی که جریان گسل به مقدار جریان عملیاتی RCBO برسد ، این نیروی دفع عوام معکوس باعث می شود آرماتور داخل رله الکترومغناطیسی از یوغ جدا شود و مکانیسم عملیاتی را به سمت عمل و قطع مدار جریان گسل فشار دهد.

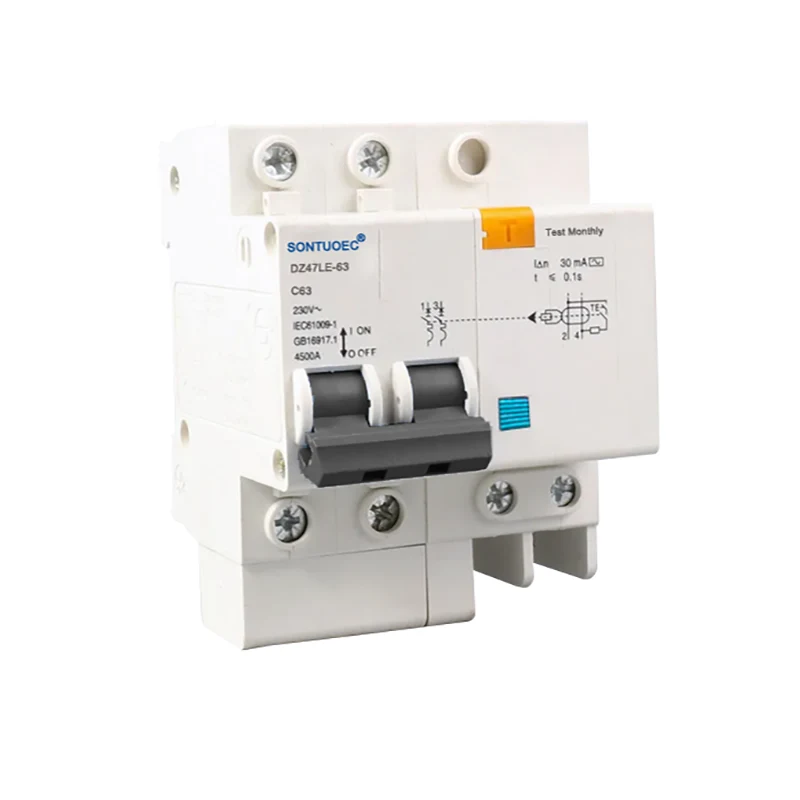

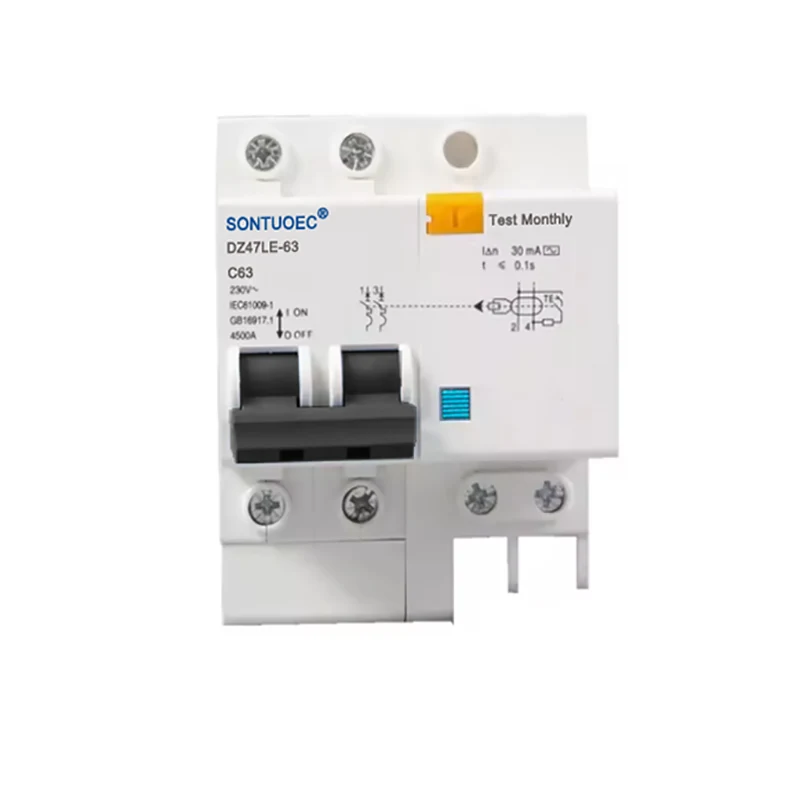

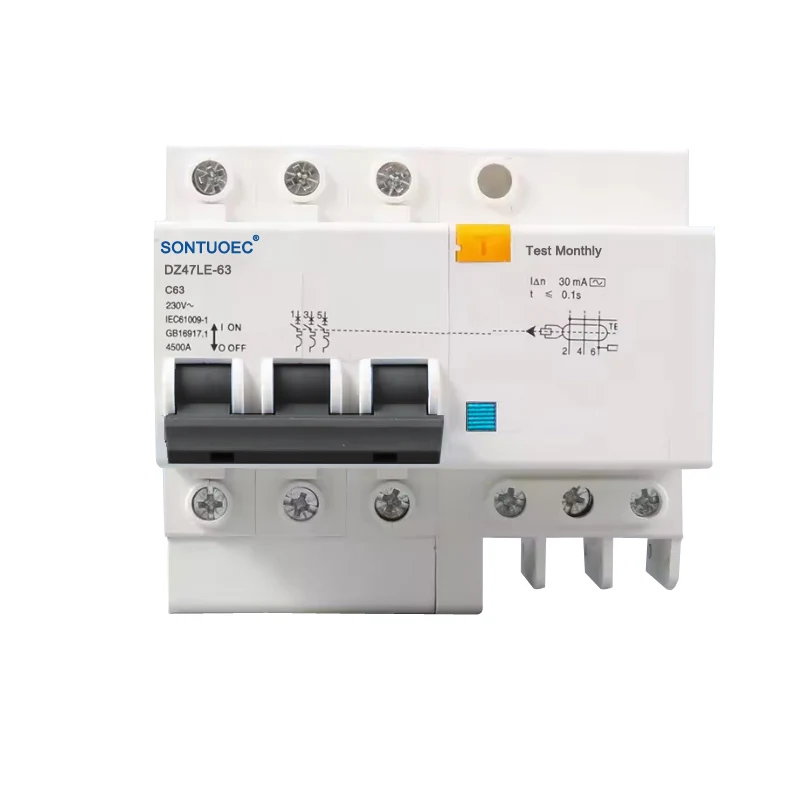

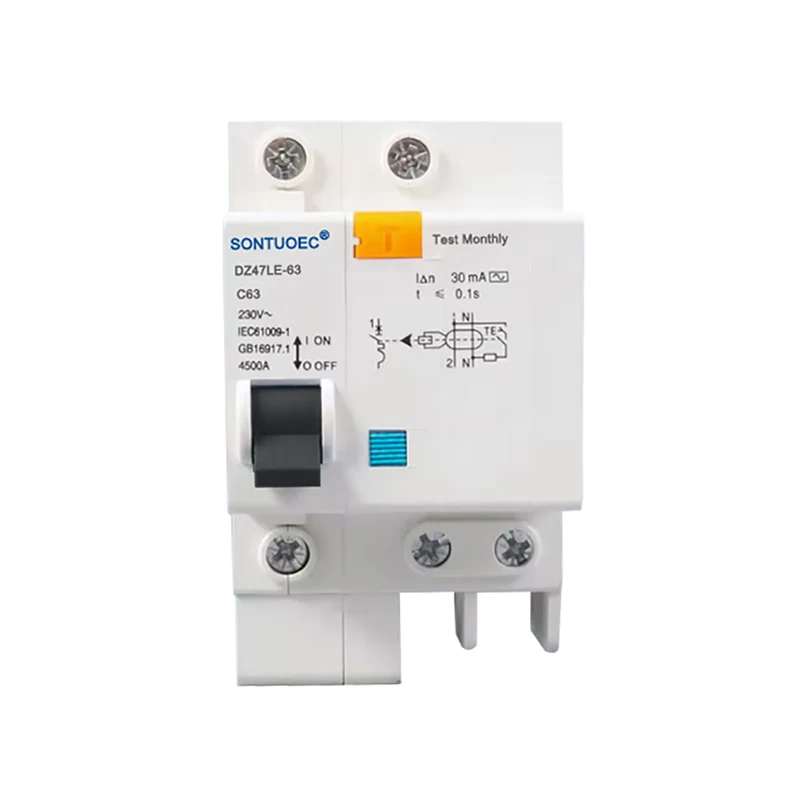

DZ47LE-63 سری Electronic Electronic Earth Protection Protection Circuit Circuit برای مدار مسکونی تک فاز AC 50Hz/60Hz ، ولتاژ دارای امتیاز 230 ولت ، و دارای درجه فعلی 6A ~ 63A است. 400 ولت برای سه فاز مدار AC 50Hz/60Hz. این می تواند از اضافه بار و مدار کوتاه از فرم مدار محافظت کند. این محصول دارای مزایایی از حجم کم ، ظرفیت شکستن زیاد ، سیم زنده و خط صفر در همان زمان قطع می شود و همچنین از فرد در برابر شوک نشت الکتریکی در صورت سیم آتش و خط صفر متصل شده است.
این مطابق با استاندارد IEC61009-1 ، GB16917.1 است.
1) محافظت در برابر شوک الکتریکی ، گسل زمین ، جریان نشت.
2) محافظت در برابر اضافه بار ، اتصال کوتاه و ولتاژ بیش از حد.
3) حجم کم ، ظرفیت شکستن زیاد ؛ سیم زنده و خط صفر در همان زمان قطع می شوند.
4) اندازه و وزن کوچک ، نصب و سیم کشی آسان ، عملکرد بالا و بادوام
5) در برابر تخریب سوء استفاده ناشی از ولتاژ آنی و جریان فوری فراهم کنید.
حفاظت چند منظوره: نوع 4P RCBO AC از حفاظت از جریان باقیمانده و محافظت بیش از حد برای محافظت جامع برای مدارها و تجهیزات استفاده می کند.
حساسیت بالا: محافظت بسیار حساس در برابر کاربرد ناگهانی یا افزایش آهسته جریان AC سینوسی باقیمانده ، جداشدگی را تضمین می کند.
طیف گسترده ای از کاربردها: مناسب برای مدارهای AC در سیستم های توزیع قدرت داخلی ، صنعتی و تجاری ، به ویژه برای سیم کشی یک آتش-یک صفر.
نصب و نگهداری آسان: طراحی ساختاری معقول ، نصب آسان و در عین حال آسان برای انجام تعمیر و نگهداری و تعمیرات اساسی.
نوع AC 4P RCBO به طور گسترده ای برای محافظت از مدار AC در خانه ها ، دفاتر ، محل های تجاری و امکانات صنعتی مورد استفاده قرار می گیرد. این امر به ویژه برای برنامه های کاربردی که نیاز به محافظت از سیم های آتش و صفر مانند مدارهای روشنایی ، مدارهای سوکت و محافظت از تجهیزات مانند موتورها دارند ، مناسب است.
