6ka مدار شکن جریان باقیمانده در برابر جریان محافظ RCBO

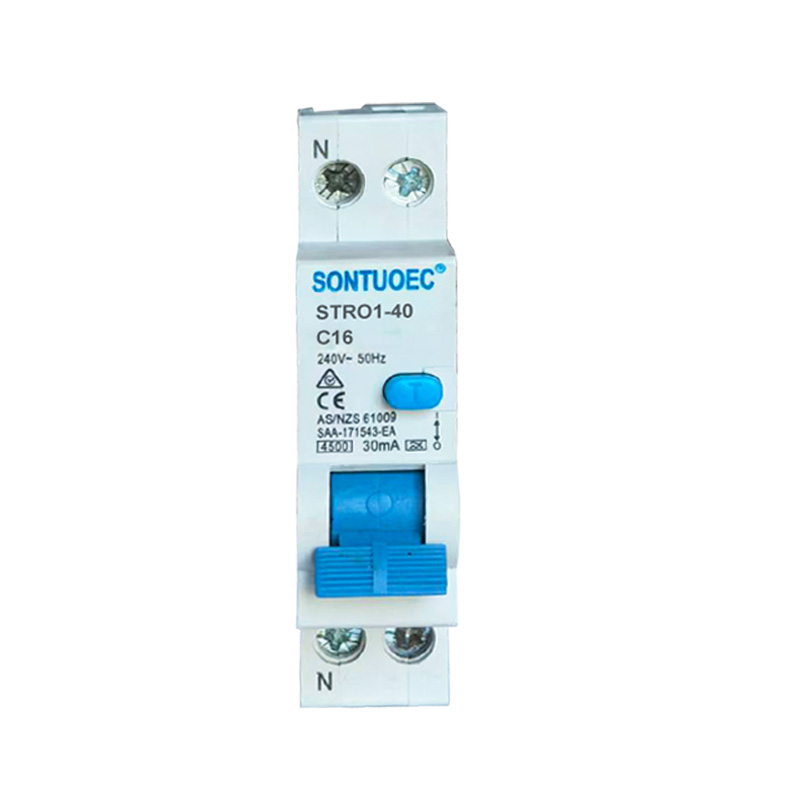

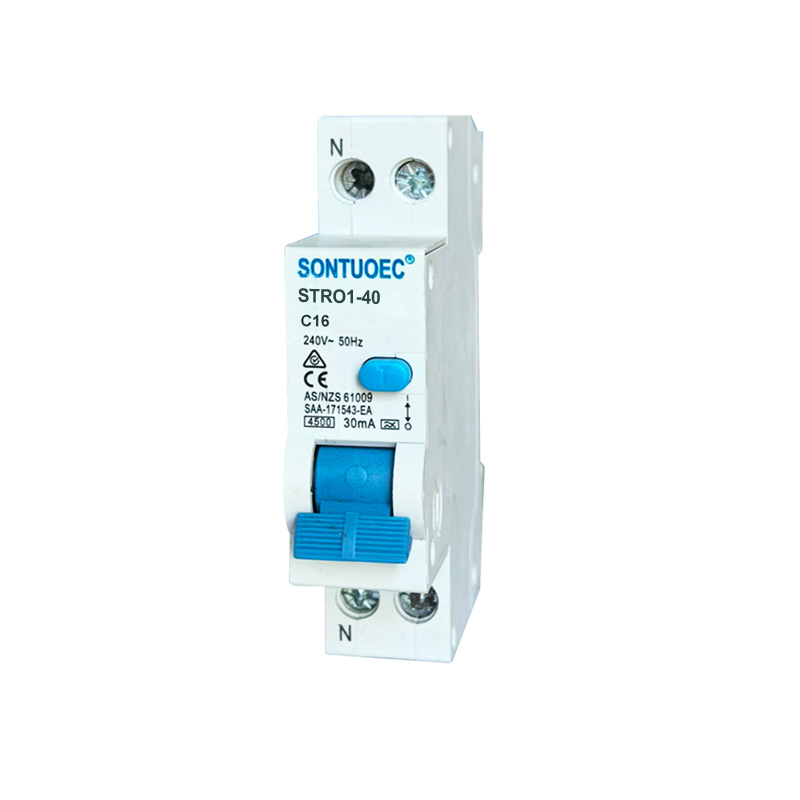

SONTUOEC یکی از تامین کنندگان/تولیدکنندگان چینی متخصص در تولید انواع لوازم برقی کوچک STRO1-40 RCBO است که نام کامل آن قطع کننده مدار جریان باقیمانده با محافظ جریان اضافی است. این یک دستگاه ایمنی الکتریکی است که حفاظت از اضافه بار، حفاظت از اتصال کوتاه و محافظت در برابر نشت را یکپارچه می کند و به طور گسترده در سیستم های الکتریکی در مناطق مسکونی، تجاری و صنعتی برای اطمینان از ایمنی شخصی و عملکرد ایمن تجهیزات استفاده می شود. STRO7-40 RCBO یک دستگاه ایمنی الکتریکی مهم با حفاظت اضافه بار، اتصال کوتاه و نشت است. با درک اصل کار، ویژگی ها، سناریوهای کاربردی و روش های انتخاب و نصب، می توانید برای اطمینان از عملکرد ایمن سیستم های الکتریکی از STRO7-40 RCBO بهتر استفاده و نگهداری کنید.

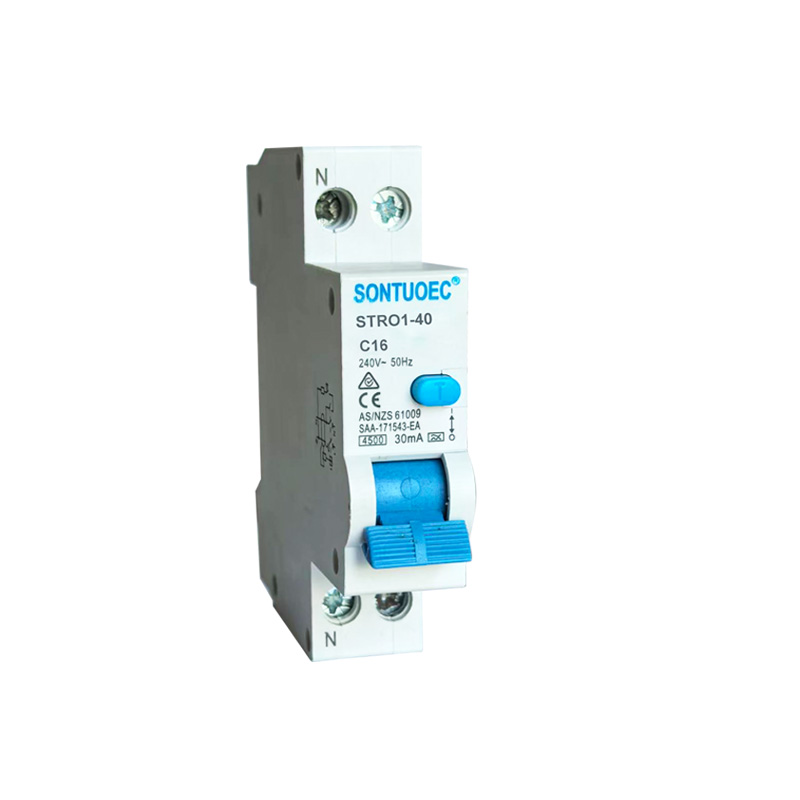

مدل:STRO1-40

ارسال استعلام

توضیحات محصول

مشخصات：

ساندر			IEC/EN 61009-1
برقی	نوع (شکل موجی نشت زمین حس شده)		نوع الکترونیکی
ویژگی ها	جریان دارای رتبه در	A	A,AC
	لهستانی ها	P	1P+N
	ولتاژ نامی	V	AC 230
	جریان رتبه بندی شده:		6،10،16،20،25،32،40A
	حساسیت رتبه بندی شده I△n	A	0.01،0.03،0.1،0.3،0.5
	رابط کاربری ولتاژ عایق	V	250
	رتبه بندی ساخت باقی مانده و	A	500
	ظرفیت شکست I△m	A	500
	جریان اتصال کوتاه I△c	A	45,006,000
	فرکانس نامی	هرتز	50/60
	درجه آلودگی		2
مکانیکی	عمر الکتریکی	t	4000
ویژگی ها	عمر مکانیکی	t	10000
	درجه حفاظت		IP20
	دمای محیط	ºC	-25~+40
	(با میانگین روزانه ≤35ºC)	ºC	-25~+40
	دمای ذخیره سازی	ºC	-25 ~ 70
نصب و راه اندازی	نوع اتصال ترمینال		باسبار کابلی/U-type/Busbar نوع پین
	اندازه ترمینال بالا/پایین برای کابل	میلی متر2	25
	اندازه ترمینال بالا/پایین برای کابل	AWG	18-5
	اندازه ترمینال بالا/پایین برای باسبار	میلی متر2	25
	اندازه ترمینال بالا/پایین برای باسبار	AWG	18-3
	نصب		روی ریل DIN EN 60715 (35 میلی متر) با استفاده از دستگاه گیره سریع
	اتصال		از بالا و پایین

عملکردهای اصلی STRO1-40 RCBO

حفاظت از اضافه بار: هنگامی که جریان در مدار از مقدار نامی STRO1-40 RCBO بیشتر شود، مدار را به طور خودکار در یک بازه زمانی تعیین شده قطع می کند تا از گرم شدن بیش از حد مدار و تجهیزات جلوگیری کند، بنابراین از آتش سوزی و آسیب جلوگیری می کند.

حفاظت از اتصال کوتاه: هنگامی که یک اتصال کوتاه در یک مدار رخ می دهد، STRO1-40 RCBO به سرعت مدار را قطع می کند تا از آسیب جدی جریان اتصال کوتاه به مدار و تجهیزات جلوگیری کند.

حفاظت در برابر نشت: STRO1-40 RCBO قادر به تشخیص جریان باقیمانده (یعنی جریان نشتی) در مدار است. هنگامی که جریان باقیمانده از آستانه تعیین شده فراتر رود، STRO1-40 RCBO مدار را در مدت زمان بسیار کوتاهی قطع می کند تا از حوادث برق گرفتگی و آتش سوزی الکتریکی جلوگیری کند.

اصل عملکرد STRO1-40 RCBO

STRO1-40 RCBO حاوی یک آشکارساز تریپ مغناطیسی حرارتی داخلی (برای حفاظت از اضافه بار و اتصال کوتاه) و یک آشکارساز جریان باقیمانده (برای محافظت در برابر نشت) است. هنگامی که جریان یا جریان باقیمانده در مدار غیرعادی باشد، ضربه گیر مربوطه مکانیسم قطع STRO7-40 RCBO را فعال می کند و باعث می شود که مدار به سرعت قطع شود.

1. تریپر مغناطیسی حرارتی: از گرما و میدان مغناطیسی تولید شده در هنگام عبور جریان از هادی استفاده می کند تا باعث خاموش شدن شود. هنگامی که جریان بیش از حد زیاد است، هادی گرم می شود و میدان مغناطیسی ایجاد می کند، که باعث می شود دو فلزی داخل ضربه گیر مغناطیسی حرارتی خم شود یا آهنربا هسته آهنی را به خود جذب کند، در نتیجه مکانیسم قطع را فعال می کند.

2. آشکارساز جریان باقیمانده: از یک ترانسفورماتور جریان توالی صفر برای تشخیص جریان باقیمانده در مدار استفاده می کند. هنگامی که جریان باقیمانده از آستانه تعیین شده فراتر رود، آشکارساز جریان باقیمانده سیگنالی را برای قطع مدار به مکانیسم قطع می‌فرستد.

ویژگی های STRO1-40 RCBO

ادغام چند منظوره: STRO1-40 RCBO عملکردهای حفاظت از اضافه بار، اتصال کوتاه و نشت را یکپارچه می کند و طراحی و نصب سیستم های الکتریکی را ساده می کند.

حساسیت بالا: RCBO های STRO1-40 می توانند به سرعت جریان های غیرعادی و باقیمانده را در مدار شناسایی و قطع کنند و حفاظت قابل اعتمادی را ارائه دهند.

نصب و نگهداری آسان: STRO1-40 RCBO معمولاً برای نصب و نگهداری آسان مدولار می شوند.

ایمنی بالا: STRO1-40 RCBO به شدت تست شده و دارای گواهینامه ایمنی و قابلیت اطمینان بالا برای اطمینان از عملکرد ایمن سیستم های الکتریکی هستند.

سناریوهای کاربردی STRO1-40 RCBO

STRO1-40 RCBO به طور گسترده در سیستم های الکتریکی در بخش های مسکونی، تجاری و صنعتی استفاده می شود، به ویژه آنهایی که نیاز به اضافه بار همزمان، اتصال کوتاه و حفاظت در برابر نشت زمین دارند. آنها معمولاً در جعبه های توزیع، تابلوها یا کابینت های کنترل نصب می شوند تا مدارها و تجهیزات را از آسیب های ناشی از جریان و ولتاژ غیرعادی محافظت کنند و از برق گرفتگی جلوگیری کنند.
