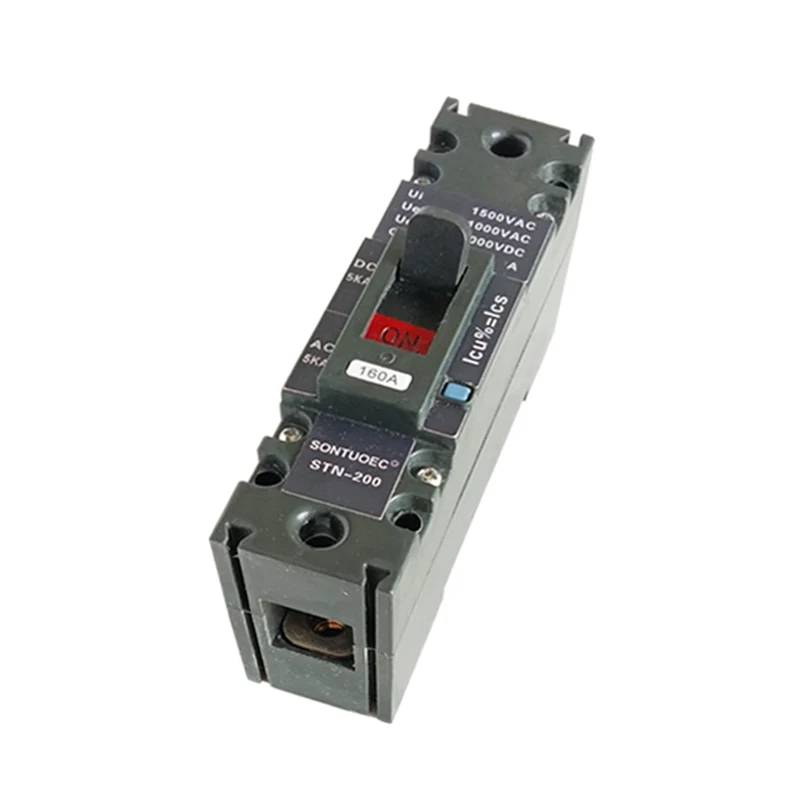

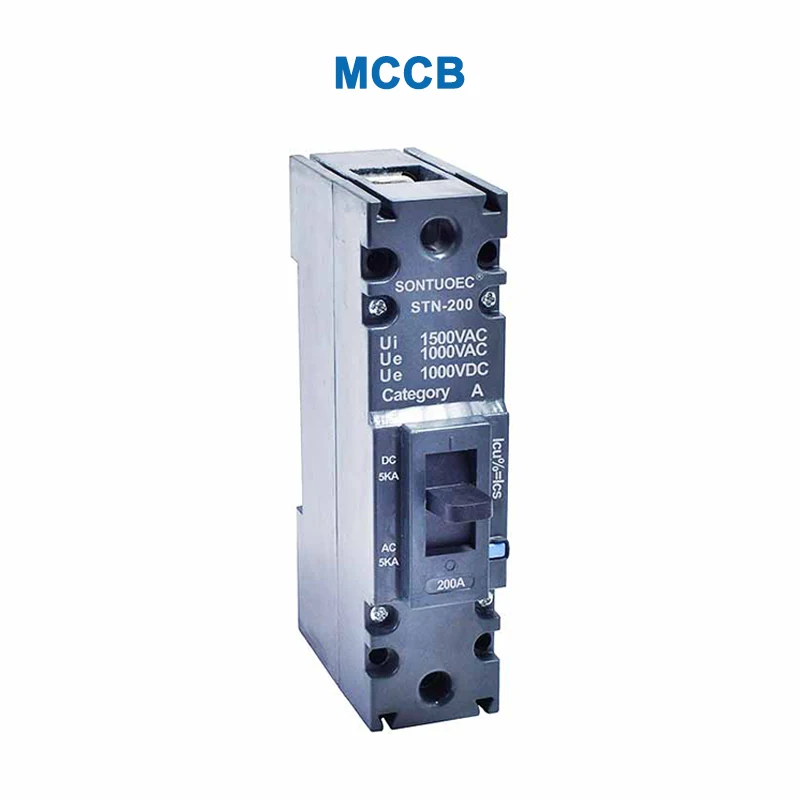

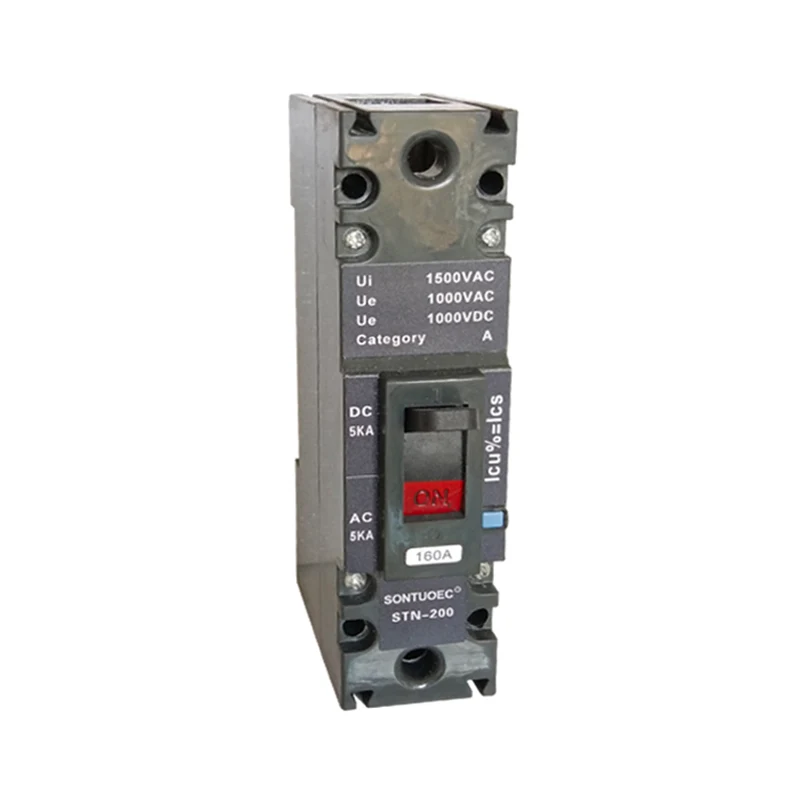

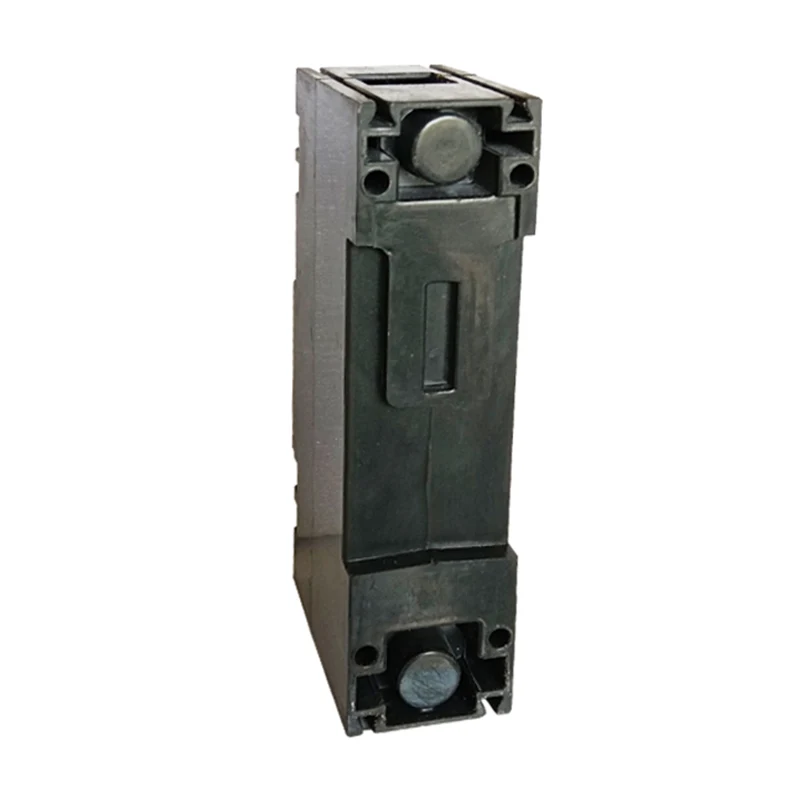

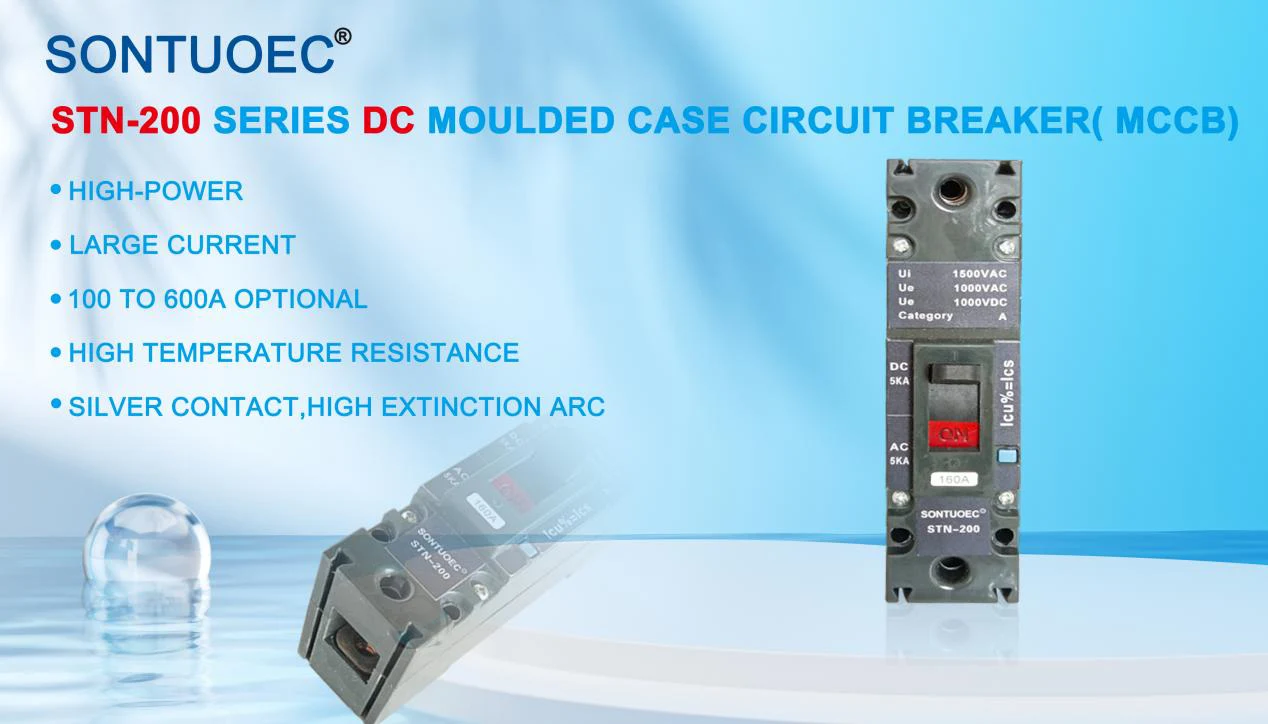

قطع کننده مدار مورد استفاده AC/DC یک سوئیچ الکتریکی با محافظت از اضافه بار یکپارچه ، محافظت از اتصال کوتاه و (در برخی مدل ها) محافظت از نشت زمین است. این برنامه با یک مورد قالب طراحی شده است که شامل یک ساختار جمع و جور ، سطح حفاظت بالا و عمر طولانی است. هنگامی که جریان در مدار بیش از جریان رتبه بندی مدار قطع کننده یا هنگامی که یک مدار کوتاه رخ می دهد ، قطع کننده مدار به طور خودکار سفر می کند و مدار را قطع می کند ، بنابراین از آسیب دیدن مدار و تجهیزات به دلیل اضافه بار یا مدار کوتاه جلوگیری می کند.

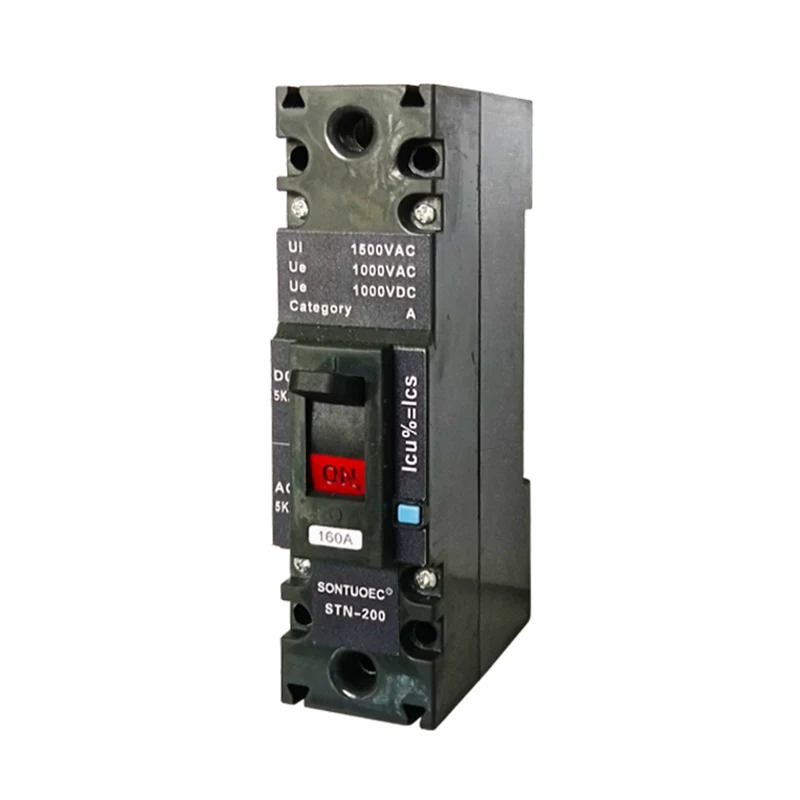

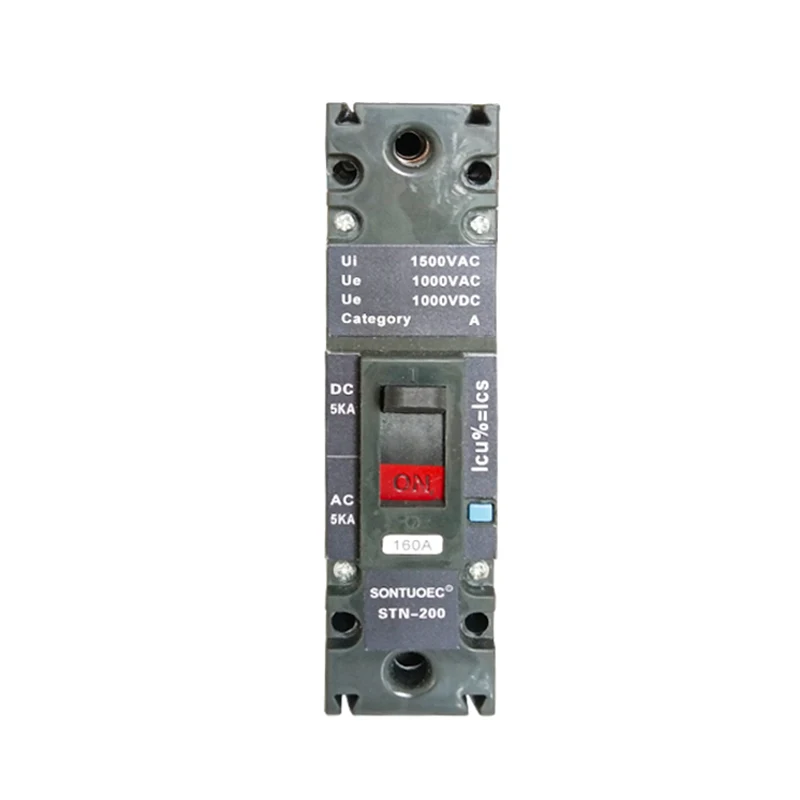

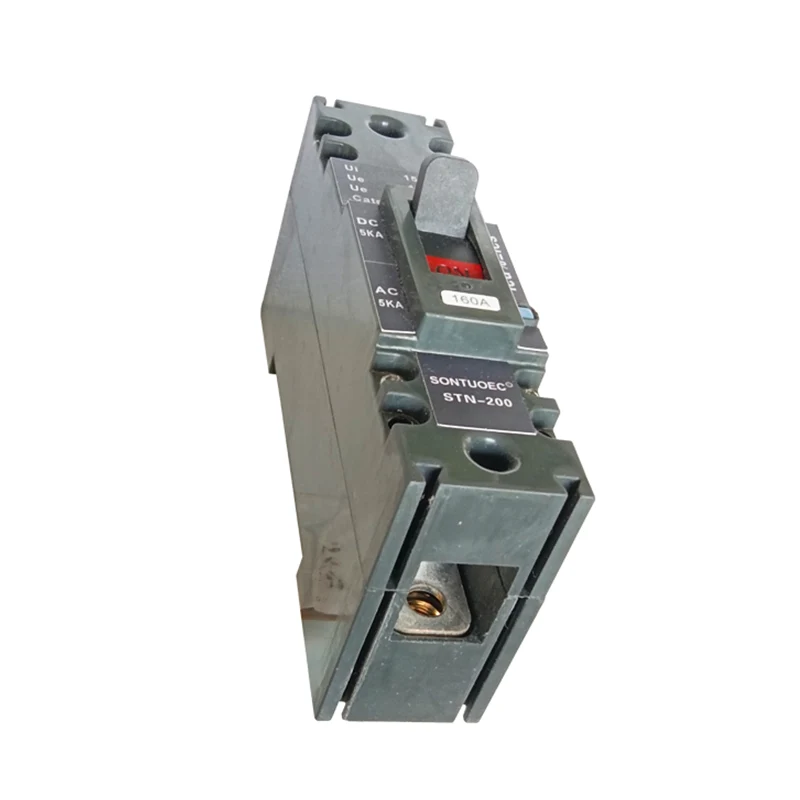

مدل | STN-200 |
استاندارد: | IEC 60947-2 |
ساختار | MCCB |
نوع | مولد کیس مدار شکن |
مجوز | در نظر گرفتن |
ولتاژ سیم پیچ | 500V/750V/1000V |
قطب | 1P |
مشخصات | 1p: 200a |
منشاء | ونژو ژانجیانگ |
ظرفیت تولید | 2000 قطعه در هفته |
سرعت | قطع کننده مدار طبیعی |
نصب | ثابت |
تعداد قطب ها | 1 |
عمل | قطع کننده مدار کنوانسیون ، محافظت از خرابی مدار شکن ، حفاظت بیش از حد |
استاندارد | IEC 60947-2 GB14048.2 |
در | 16،32،63،100،125،150،175،200a |
ظرفیت شکستن نهایی (KA) LCS 100 ٪ |
AC: 100KA (220/240V) ؛ 50KA (380/415V) ؛ 30KA (440/460V) ؛ 20KA (480/500V) ؛ 15KA (600V) ؛ 10KA (800V) ؛ 5KA (1000V) ؛ DC: 100KA (125V) ؛ 50KA (250V) ؛ 15KA (500V) ؛ 10KA (800V) ؛ 5KA (1000V). |
بسته حمل و نقل | جعبه داخلی/کارتن |
علامت تجاری | Sontuoec ، wzstec |
کد HS | 8536200000 |
اصل عمل
اصل کار قطع کننده مدار مورد AC/DC بر اساس اثرات حرارتی و الکترومغناطیسی جریان است. هنگامی که جریان در مدار از مقدار رتبه بندی شده مدار شکن فراتر رود ، دو قطبی در داخل قطع کننده مدار با گرما خم می شود و این باعث می شود مکانیزم سفر برای قطع مدار باشد. در همین زمان ، قطع کننده مدار نیز به یک دستگاه آزاد الکترومغناطیسی مجهز است ، هنگامی که جریان اتصال کوتاه در مدار وجود دارد ، دستگاه انتشار الکترومغناطیسی به سرعت برای قطع مدار عمل می کند. علاوه بر این ، برخی از مدل های قطع کننده مدار نیز مجهز به حفاظت از نشت هستند ، هنگامی که جریان نشت تشخیص داده می شود ، به طور خودکار مدار را قطع می کند.

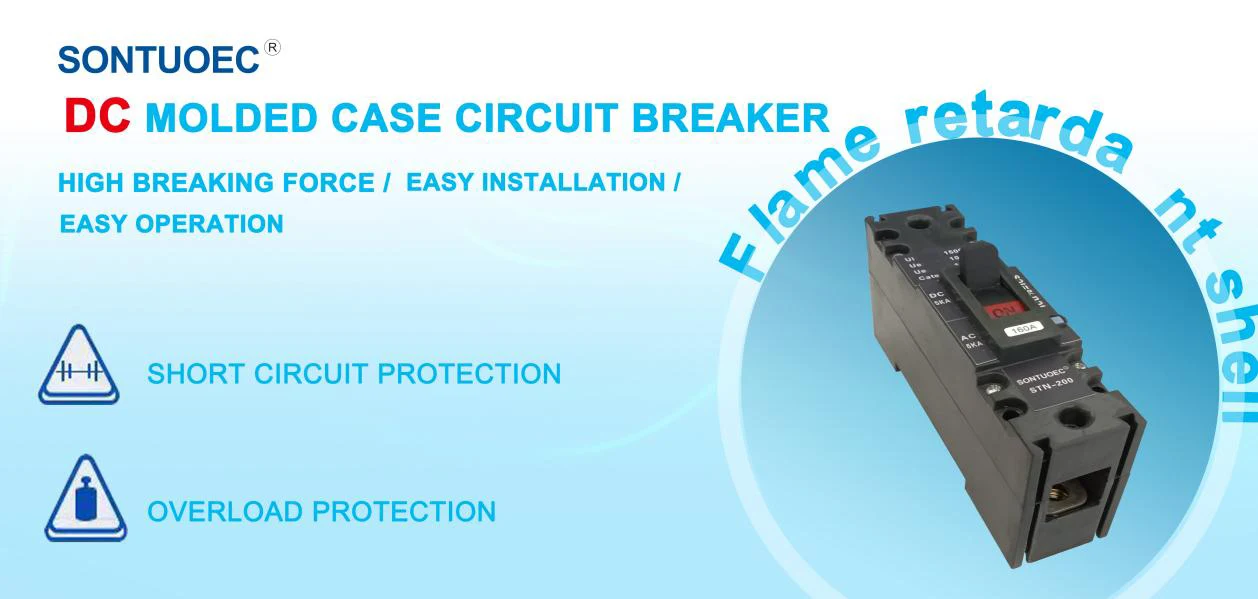

حساسیت بالا و پاسخ سریع: قطع کننده مدار مورد AC/DC می تواند به سرعت جریان های گسل را در مدار تشخیص دهد و مدار را در مدت زمان بسیار کوتاهی قطع کند ، بنابراین از ایمنی مدار و تجهیزات محافظت می کند.
توابع محافظت چندگانه: قطع کننده مدار توابع محافظت چندگانه مانند محافظت از اضافه بار ، محافظت از اتصال کوتاه و (در برخی مدل ها) محافظت از نشت را ادغام می کند ، که می تواند نیازهای محافظت از مدارهای مختلف را برآورده کند.

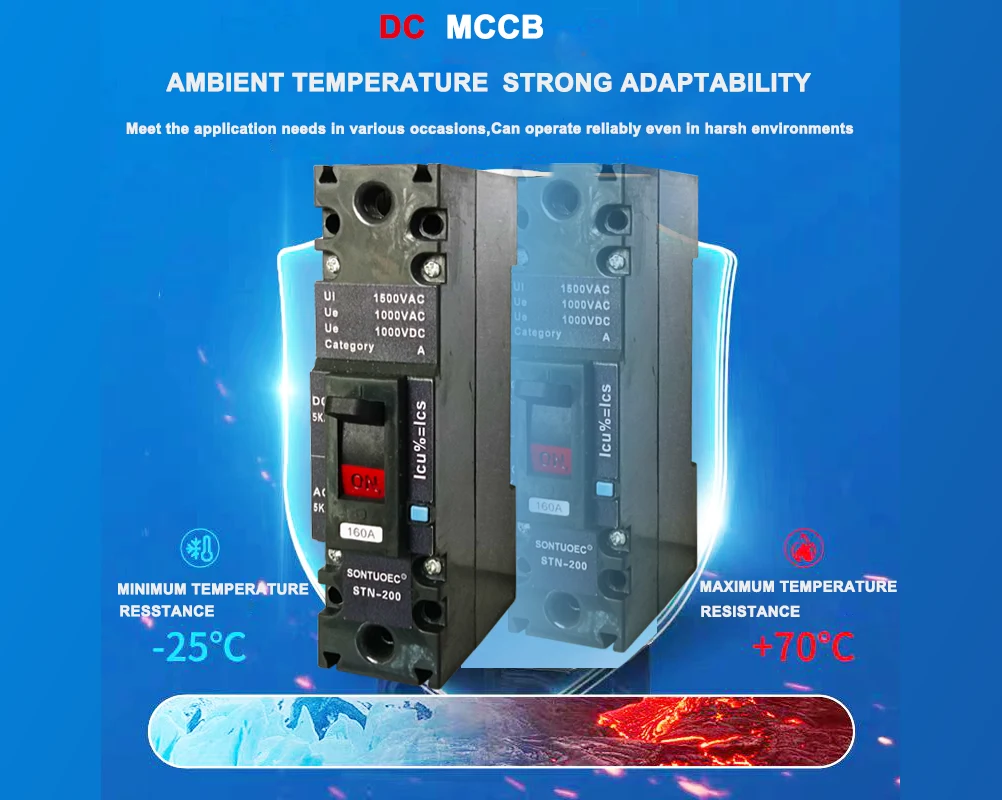

ساختار جمع و جور و سطح حفاظت بالا: طراحی موردی قالب ، ساختار جمع و جور و سطح حفاظت بالا ، قادر به مقاومت در برابر شرایط سخت محیطی مانند رطوبت ، گرد و غبار و غیره.
نصب و نگهداری آسان: قطع کننده های مدار معمولاً طراحی پلاگین و بازی را اتخاذ می کنند ، که نصب و برچیدن آن آسان است. در همین حال ، ساختار داخلی ساده آن ، حفظ و تعمیرات اساسی را آسان می کند.
قطع کننده مدار قالب AC/DC به طور گسترده ای در مکانهایی که حفاظت از الکتریکی مورد نیاز است ، مانند خانه ها ، دفاتر ، کارخانه ها ، بیمارستان ها و غیره مورد استفاده قرار می گیرد. به خصوص در مکانهایی که هر دو مدارهای AC و DC باید از آنها محافظت شوند ، مانند سیستم های انرژی خورشیدی ، سیستم های ذخیره انرژی ، شمع های شارژ و غیره ، از قطع کننده مدار قالب AC/DC استفاده می شود.
