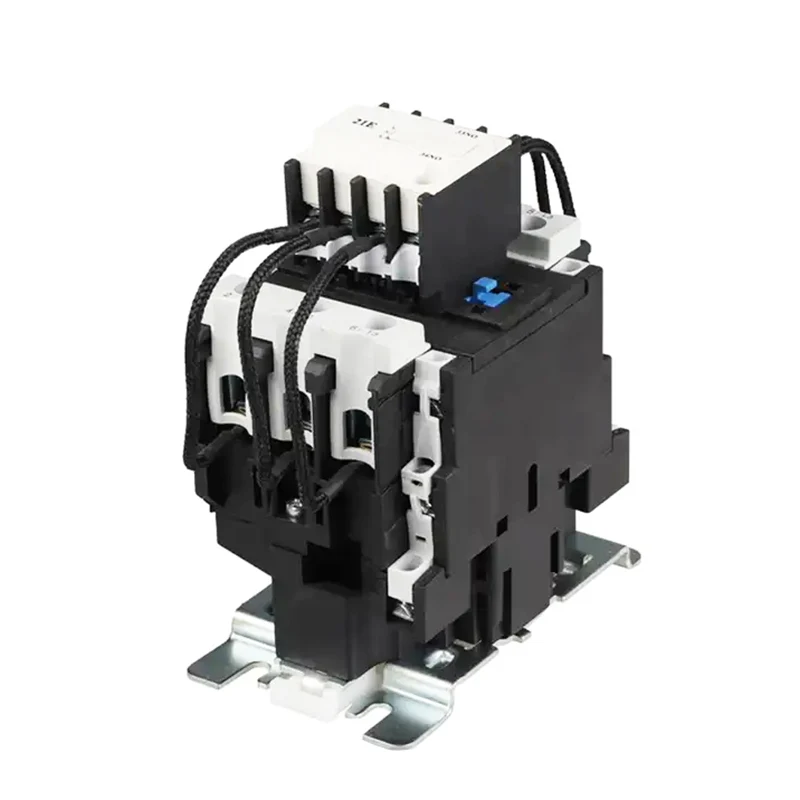

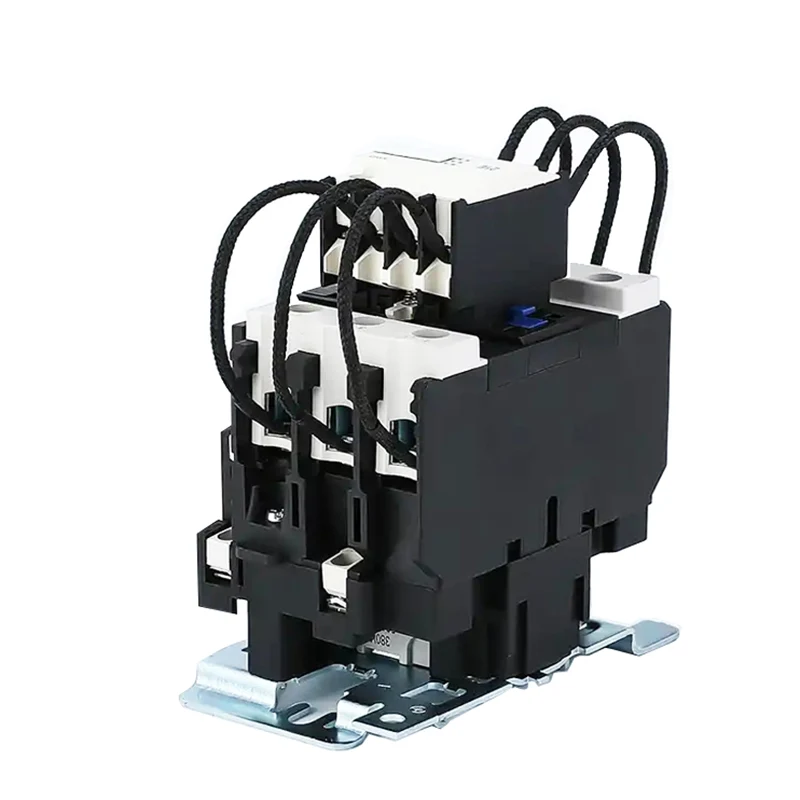

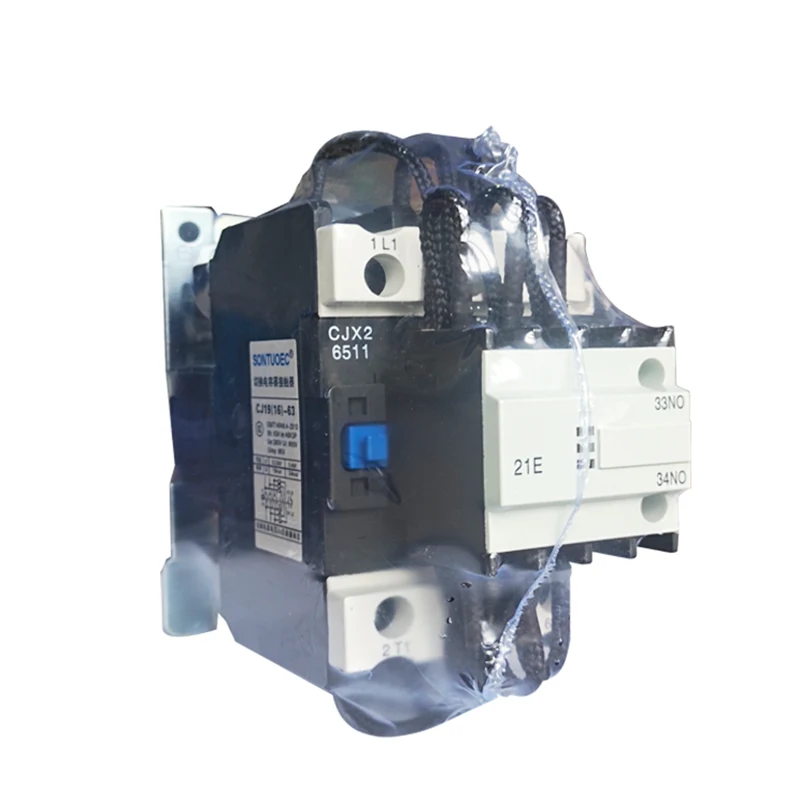

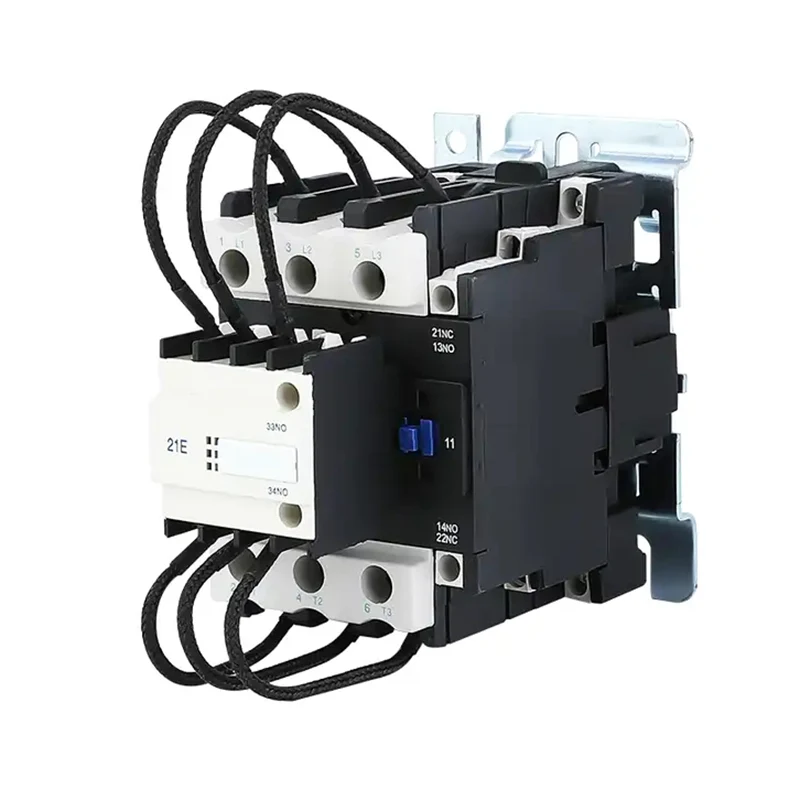

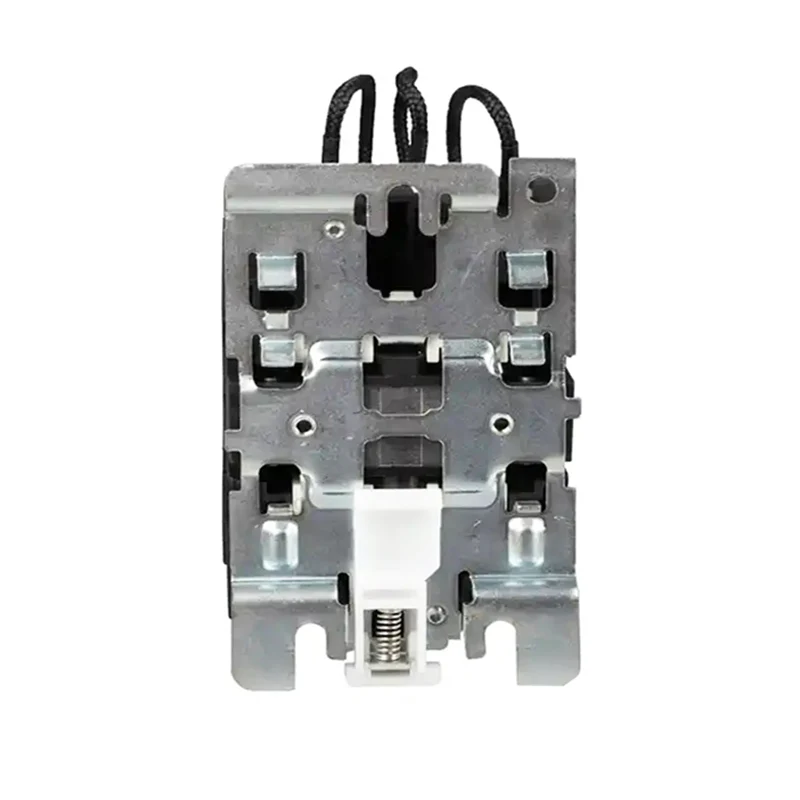

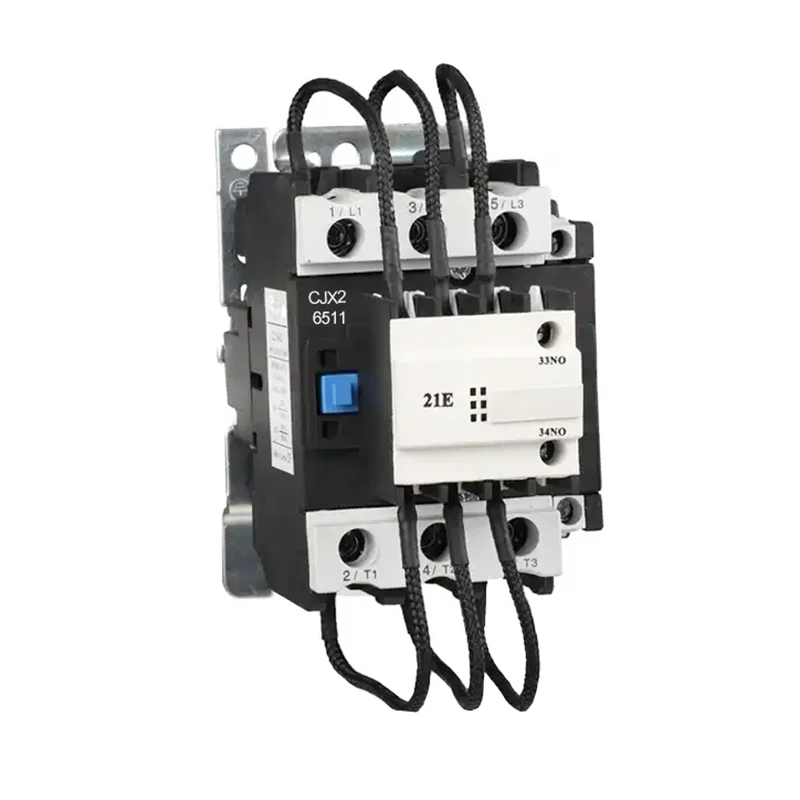

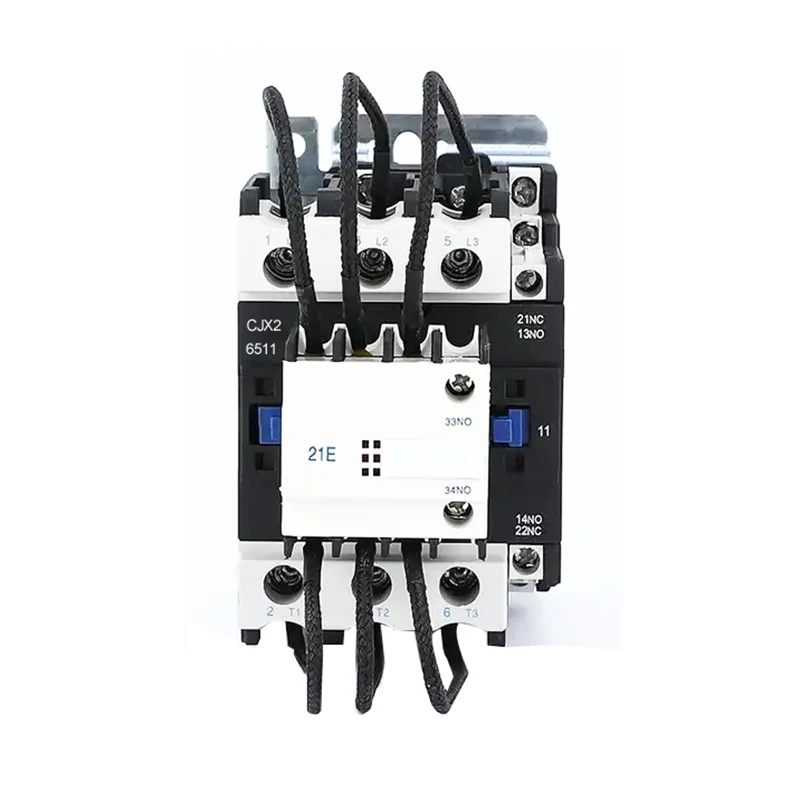

کنتاکتور مغناطیسی AC

کنتاکتور مغناطیسی AC در شبکه قدرت AC 50Hz یا 60Hz ، حداکثر 380 ولت ، برای کار یا تعویض دستگاه کنترل LV CAPACITOR LV در مدار توان واکنشی LV استفاده می شود. با استفاده از دستگاه ضد جراحی ، می تواند تأثیر افزایش بسته شدن را کاهش داده و از اضافه بار به عنوان شکستن جلوگیری کند.

ارسال استعلام

توضیحات محصول

نوع		CJ19-09	CJ19-12	CJ19-18	CJ19-25	CJ19-32	CJ19-40	CJ19-50	CJ19-65	CJ19-80	CJ19-95
جریان کار دارای امتیاز (A)	AC3	9	12	18	25	32	40	50	65	80	95
جریان کار دارای امتیاز (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
رتبه بندی قدرت استاندارد از 3 فاز موتور 50/60 هرتز incategory ac-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 ولت	4	5.5	9	11	15	22	25	37	45	45
	500 ولت	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
جریان گرمای دارای امتیاز (A)		20	20	32	40	50	60	80	80	125	125
زندگی الکتریکی	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
زندگی الکتریکی	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
زندگی مکانیکی (x104)		1000	1000	1000	1000	800	800	800	800	600	600
تعداد مخاطبین	3p+خیر					3p+NC+NO
تعداد مخاطبین	3p+nc					3p+NC+NO

SCJ19 SWITCHING CAPACITOR TYPE CONTACTOR در شبکه قدرت AC 50Hz یا 60Hz ، حداکثر 380 ولت ، برای کار یا تعویض دستگاه کنترل خازن LV در مدار قدرت واکنشی LV استفاده می شود. با استفاده از دستگاه ضد جراحی ، می تواند تأثیر افزایش بسته شدن را کاهش داده و از اضافه بار به عنوان شکستن جلوگیری کند.

اصل عمل

اصل عملیاتی کنتاکتور مغناطیسی AC بر اساس القاء الکترومغناطیسی و نیروی مغناطیسی است. هنگامی که سیم پیچ انرژی می یابد ، میدان مغناطیسی تولید شده هسته آهن را جذب می کند و مخاطبین را می بندد ، بنابراین مدار را باز می کند. هنگامی که سیم پیچ از بین می رود ، میدان مغناطیسی از بین می رود ، هسته آهن تحت عمل بهار بازنشانی می شود ، تماس شکسته می شود و مدار قطع می شود. به این ترتیب ، کنتاکتور مغناطیسی AC کنترل مدار AC را درک می کند.

ساختار و ترکیب

کنتاکتور مغناطیسی AC عمدتا از قسمت های زیر تشکیل شده است:

سیستم الکترومغناطیسی: شامل مؤلفه هایی از قبیل سیم پیچ ، هسته و آرماتور است که قطعات اصلی برای تولید میدان مغناطیسی و عمل مغناطیسی هستند.

سیستم تماس: شامل تماس اصلی و تماس کمکی است که برای روشن و خاموش کردن مدار استفاده می شود. از تماس های اصلی معمولاً برای حمل جریانهای بزرگتر استفاده می شود ، در حالی که از مخاطبین کمکی برای تحقق عملکردهای مختلف کنترل استفاده می شود.

دستگاه خاموش کردن قوس: برای خاموش کردن قوس هنگام قطع ارتباط استفاده می شود و از آسیب رساندن به قوس به تماس جلوگیری می شود.

سایر مؤلفه ها: مانند چشمه ها ، براکت ها ، محفظه ها و غیره برای رفع و پشتیبانی از مؤلفه ها برای اطمینان از عملکرد عادی کنتاکتور استفاده می شود.

ویژگی های ساختار

1. کنتاکتور با مقاومت محدود فعلی مونتاژ شده و قادر به محدود کردن افزایش سوئیچینگ در مقدار مجاز است.

2. کنتاکتور از ساختار دوتایی به طور مستقیم عمل می کند ، مکانیسم بازیگری چابک است ، آسان برای بررسی با دست ، ساختار جمع و جور برای جایگزینی مخاطبین.

بلوک ترمینال 3. Wiring که توسط پوشش ، ایمن و قابل اعتماد محافظت می شود.

4.IT می تواند توسط پیچ ها یا در راه آهن استاندارد 35/75 میلی متر نصب شود.

شرایط کار و نصب

(1) دمای محیط: -5 ℃- +40 ℃ ، میانگین دمای نباید در 24 ساعت بالاتر از 35 باشد.

(2) شرایط جوی: رطوبت محیط جو زیر 50 ٪ هنگامی که +40 ℃. رطوبت محیط در دمای پایین تر می تواند بیشتر باشد. در مرطوب ترین ماه به طور متوسط کمترین دما + 25 ℃ به طور متوسط با حداکثر رطوبت نسبی 90 ٪ است و با توجه به تغییر دما و اتفاق می افتد زیرا محصول موجود در سطح ژل است.

(3) ارتفاع بالاتر از 2000 متر هنگام نصب.

(4) کلاس آلودگی: کلاس 3

(5) کلاس نصب: iii

(6) شرایط نصب: سطح نصب و شیب هواپیمای عمودی بیش از 5 ± ° نیست و هیچ تأثیر و لرزش قابل توجهی ندارد و مکان را تکان می دهد.

ویژگی های اصلی

کار قابل اعتماد: کنتاکتور مغناطیسی AC از مواد با کیفیت بالا و فرآیند تولید پیشرفته ساخته شده است که از قابلیت اطمینان و ثبات بالایی برخوردار است.

Long Life Life: سیستم تماس از مواد مقاوم در برابر سایش ساخته شده است ، که می تواند در برابر شوک های بزرگ و ولتاژ زیادی مقاومت کند و عمر سرویس را طولانی تر کند.

نگهداری آسان: ساختار به طور منطقی طراحی شده است ، جداسازی و ترمیم آسان و کاهش هزینه نگهداری.

مشخصات مختلف: به منظور تأمین نیازهای کاربران مختلف ، کنتاکتور مغناطیسی AC دارای مشخصات و مدل های متنوعی است که می توانید از جمله سطوح مختلف فعلی ، سطح ولتاژ و تنظیمات تماس کمکی انتخاب کنید.
