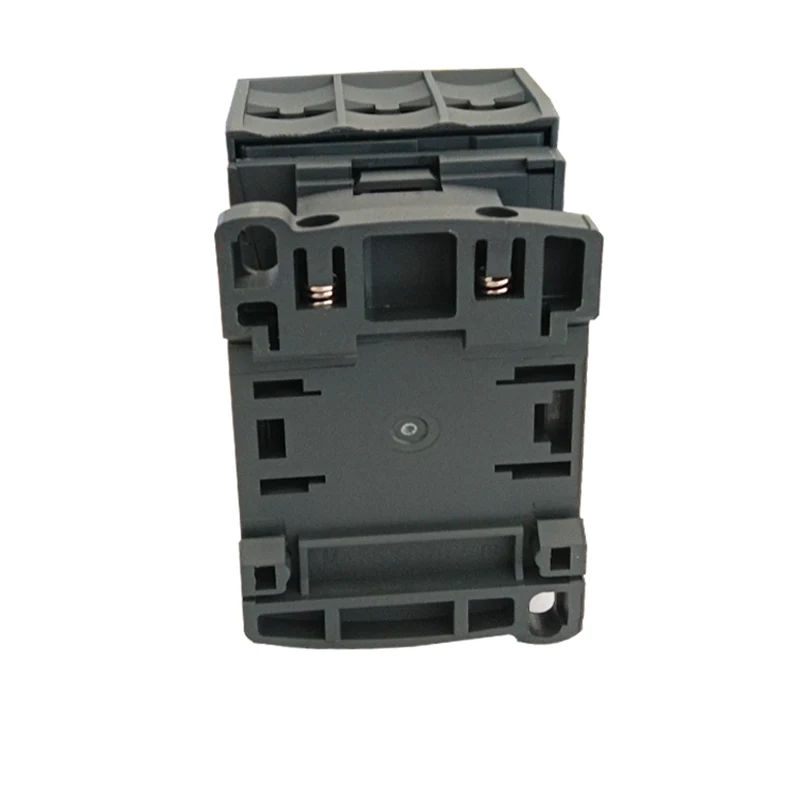

CJX2 3P 25A کنتاکتور AC

CJX2 3P 25A Contactor AC برای اتصال و شکستن مدارها در مسافت های طولانی و همچنین برای شروع و کنترل مکرر موتورهای AC مناسب است. علاوه بر این ، می توان از آن با رله های حرارتی مناسب برای تشکیل استارت های الکترومغناطیسی برای محافظت از مدارها که در آن ممکن است اضافه بار عملیاتی رخ دهد ، استفاده شود.

مدل:ST1N

ارسال استعلام

توضیحات محصول

نوع		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
جریان کار دارای امتیاز (A)	AC3	9	12	18	25	32	40	50	65	80	95
جریان کار دارای امتیاز (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
رتبه بندی قدرت استاندارد از 3 فاز موتور 50/60 هرتز incategory ac-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 ولت	4	5.5	9	11	15	22	25	37	45	45
	500 ولت	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
جریان گرمای دارای امتیاز (A)		20	20	32	40	50	60	80	80	125	125
زندگی الکتریکی	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
زندگی الکتریکی	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
زندگی مکانیکی (x104)		1000	1000	1000	1000	800	800	800	800	600	600
تعداد مخاطبین	3p+خیر					3p+NC+NO
تعداد مخاطبین	3p+nc					3p+NC+NO

ویژگی های ساختاری

طراحی محافظ: CJX2 3P 25A AC Contactor ساختار محافظتی را اتخاذ می کند ، که با حجم کمی ، وزن سبک ، مصرف کم مصرف و عمر طولانی مشخص می شود.

ساختار عمل عملی مستقیم: ساختار عمل آن مستقیم عمل می کند و مخاطبین دو نقطه شکست هستند که باعث افزایش قابلیت اطمینان و ایمنی تماس می شود.

گروه تماس کمکی از نوع بلوک: گروه تماس کمکی ، سر تاخیر در هوا ، مکانیسم اتصال مکانیکی و سایر اجزای با توجه به نیاز کاربر برای ایجاد یک کنتاکتور تأخیر زمان ، کنتاکتور برگشت پذیر ، استارت ستاره-دلتا و سایر محصولات سری مشتق شده اضافه می شود.

پارامترهای فنی

پارامترهای فنی اصلی CJX2 (ST1N) کنتاکتور AC شامل موارد زیر است:

ولتاژ دارای امتیاز: شامل 36 ولت ، 110 ولت ، 127 ولت ، 220 ولت ، 380 ولت و سایر سطوح برای پاسخگویی به نیازهای سیستم های مختلف قدرت.

جریان فعلی: طبق مدلهای مختلف ، جریان دارای رتبه از 9a تا 95a است.

ولتاژ سیم پیچ: ولتاژ کویل AC شامل 24V ، 36V ، 48V ، 110V ، 220V ، 380V و غیره است. ولتاژ سیم پیچ DC شامل 12V ، 24V ، 48V ، 110V ، 220V و غیره است.

زندگی مکانیکی و الکتریکی: زندگی مکانیکی می تواند تا میلیون ها بار باشد و عمر الکتریکی نیز نسبتاً زیاد است که عملکرد پایدار طولانی مدت مخاطب را تضمین می کند.

نصب و نگهداری

نصب: CJX2 نوع کنتاکتورهای AC را می توان با دو پیچ یا راه آهن راهنمای 35 میلی متر (یا 75 میلی متر) نصب کرد که راحت و سریع است. برای اطمینان از رعایت شرایط نصب ، داده های فنی مربوطه باید قبل از نصب بررسی شود.

تعمیر و نگهداری: تمام قسمت های محصول باید به طور مرتب در حین استفاده بررسی شوند ، که نیاز به اینکه قطعات متحرک گیر نشده و اتصال دهنده ها سست نیستند. در صورت بروز خسارت ، باید به موقع جایگزین شود تا از عملکرد عادی مخاطب اطمینان حاصل شود.

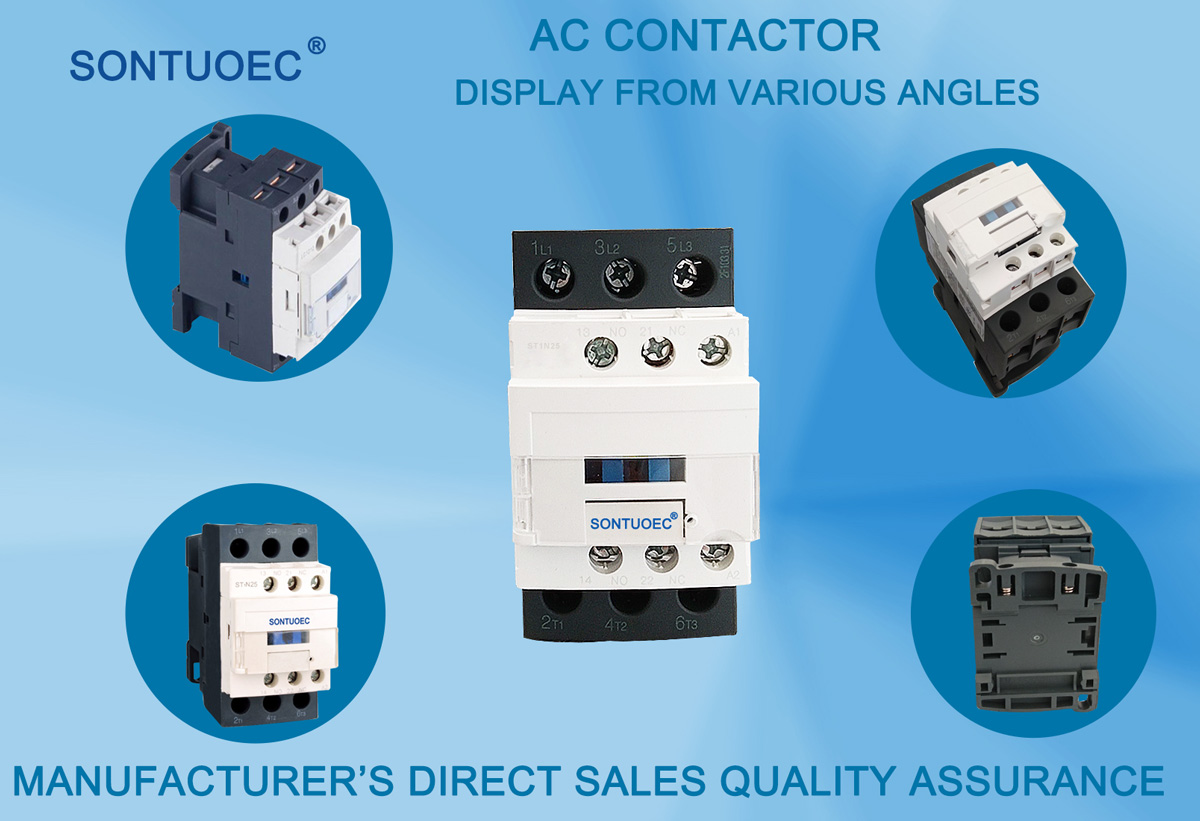

CJX2 3P 25A AC Contactor
