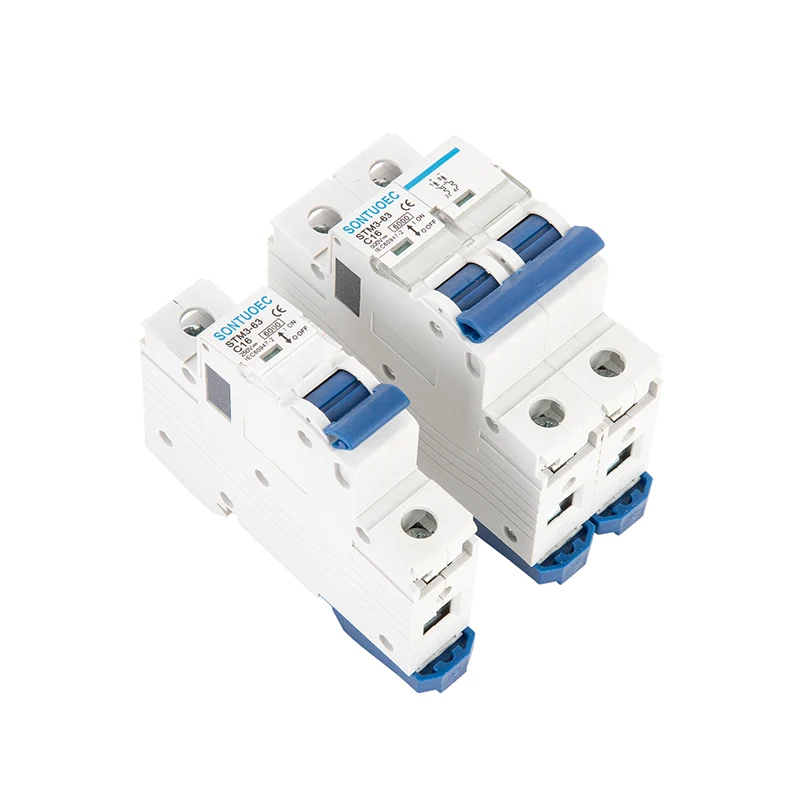

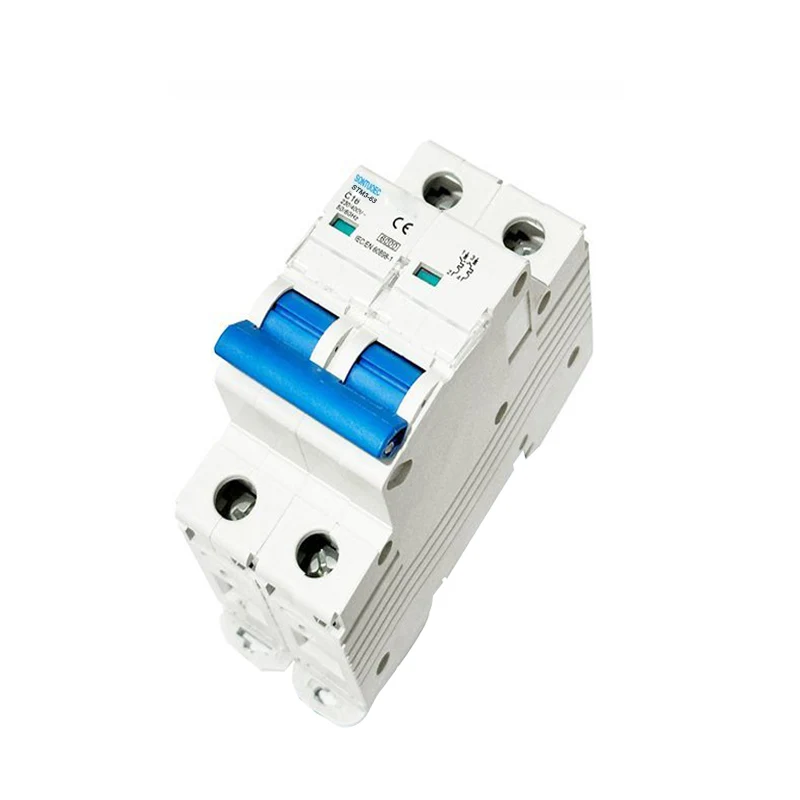

قطع کننده های مدار مینیاتوری منحنی B MCB کوچک ، نصب و کار با دستگاه های سوئیچینگ الکتریکی که برای محافظت از مدارها در برابر گسلهایی مانند مدارهای بیش از حد و کوتاه استفاده می شود ، آسان است. آنها برای مدارهایی که نیاز به محافظت متوسط دارند مناسب هستند.
مدل |
STM3-63 |
ساندارد | IEC60898-1 |
قطب |

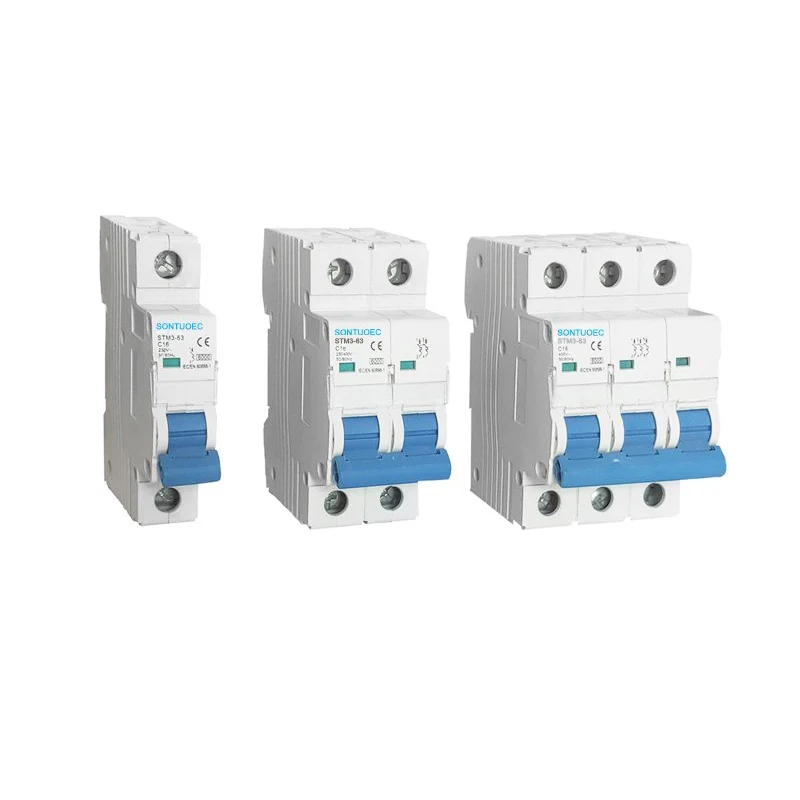

1p ، 2p ، 3p ، 4p |
ظرفیت شکستن مدار کوتاه |
3ka ، 4.5ka ، 6ka |
دارای امتیاز فعلی (در) |
1،2،4،610،16،20،25،32،40،50،63a |
دارای امتیاز ولتاژ (UN) |
AC230 (240)/400 (415) V |
دارای امتیاز بسامد |
50/60 هرتز |
منحنی مبهم |
B ، C ، D |
مغناطیسی منتشر کردن |
شرح منحنی: بین 3 و 5 در |
منحنی C: بین 5 و 10in |
|
منحنی D: بین 10 و 14 اینچ |
|
الکترو مکانیکی استقامت |
بیش از 6000 چرخه |
محافظت بیش از حد: هنگامی که جریان در مدار از مقدار جریان فعلی MCB فراتر رفته و برای مدت زمان مشخصی به طول می انجامد ، MCB به طور خودکار مدار را قطع می کند تا از سیم و وسایل الکتریکی به دلیل اضافه بار جلوگیری شود.
محافظت از مدار کوتاه: در صورت داشتن یک مدار کوتاه ، جریان به طرز چشمگیری افزایش می یابد و MCB به سرعت مدار را تشخیص داده و قطع می کند تا از تصادفات جدی مانند آتش جلوگیری کند.
CURVE B MCB MINIATURE CIRCUIT CURITURE برای AC 50/60 هرتز ، ولتاژ دارای امتیاز 230/400V ، جریان دارای رتبه تا 63a مناسب است و می تواند برای محافظت از این مدارها در برابر اضافه بار و آسیب مدار کوتاه استفاده شود.
همچنین برای عملکرد نادر سوئیچینگ خط ، مانند کنترل روشنایی ، سوکت و سایر مدارهای روشن و خاموش ، مناسب است.
انتخاب: هنگام انتخاب منحنی B MCB ، لازم است مدل و مشخصات مناسب را بر اساس جریان و ولتاژ دارای درجه و دارای امتیاز مدار و همچنین ویژگی های محافظ مورد نیاز تعیین کنید.
نصب: MCB باید مطابق با کدهای ایمنی الکتریکی مربوطه نصب شود تا اطمینان حاصل شود که به راحتی در دسترس است و به راحتی کار می کند. در هنگام نصب ، باید مراقب باشید تا سیم کشی صحیح باشد و به طور قابل اطمینان محکم شود تا از نقص عملکرد ناشی از تماس ضعیف یا سست جلوگیری شود.
