منحنی B rcbo

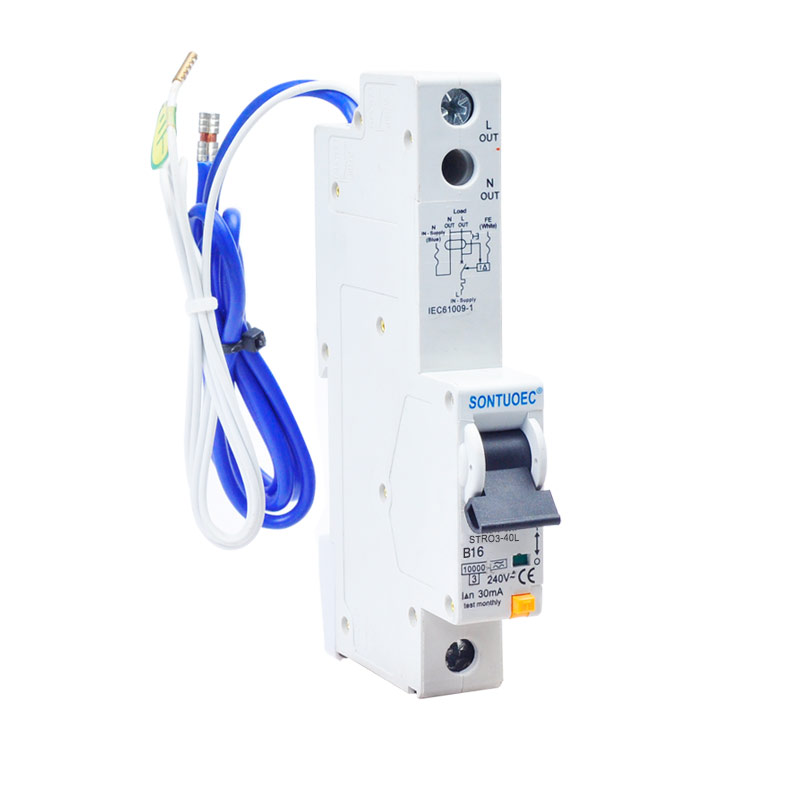

Curve B RCBO به قطع کننده مدار جریان باقیمانده (RCBO) با محافظت بیش از حد که دارای یک منحنی سلب نوع B است ، اشاره دارد. RCBO عملکردهای محافظت از جریان باقیمانده (RCD) و اضافه بار و محافظت از مدار کوتاه (MCB) را ترکیب می کند و قادر به ارائه چندین محافظت در یک مدار در همان زمان است.

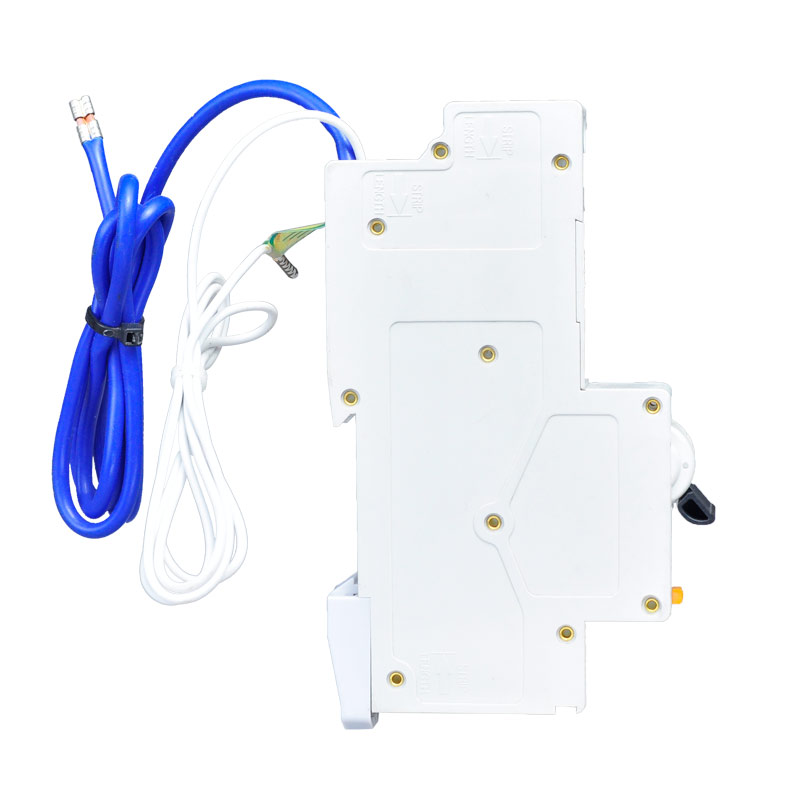

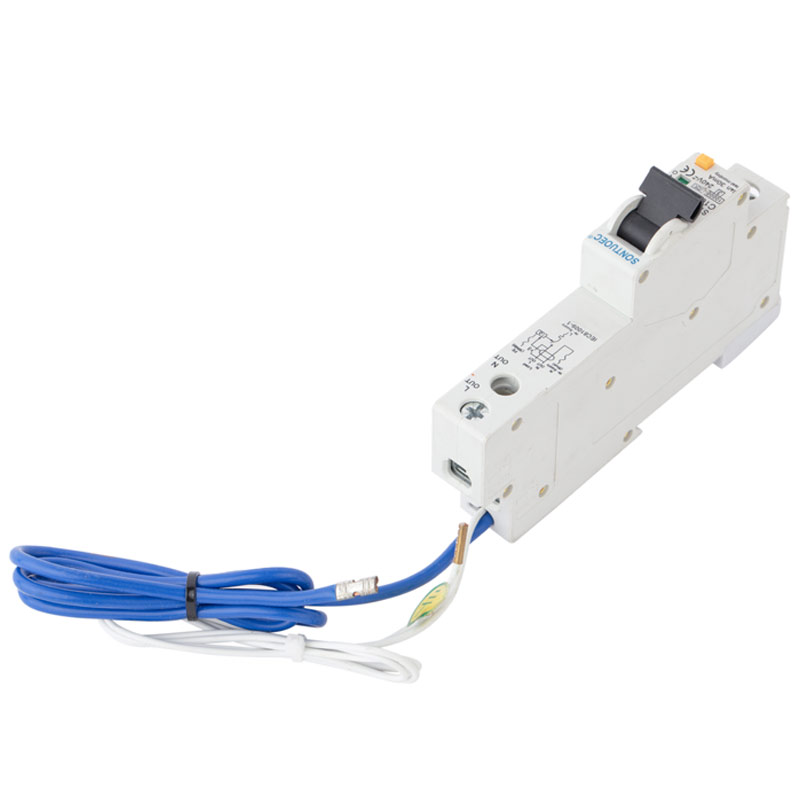

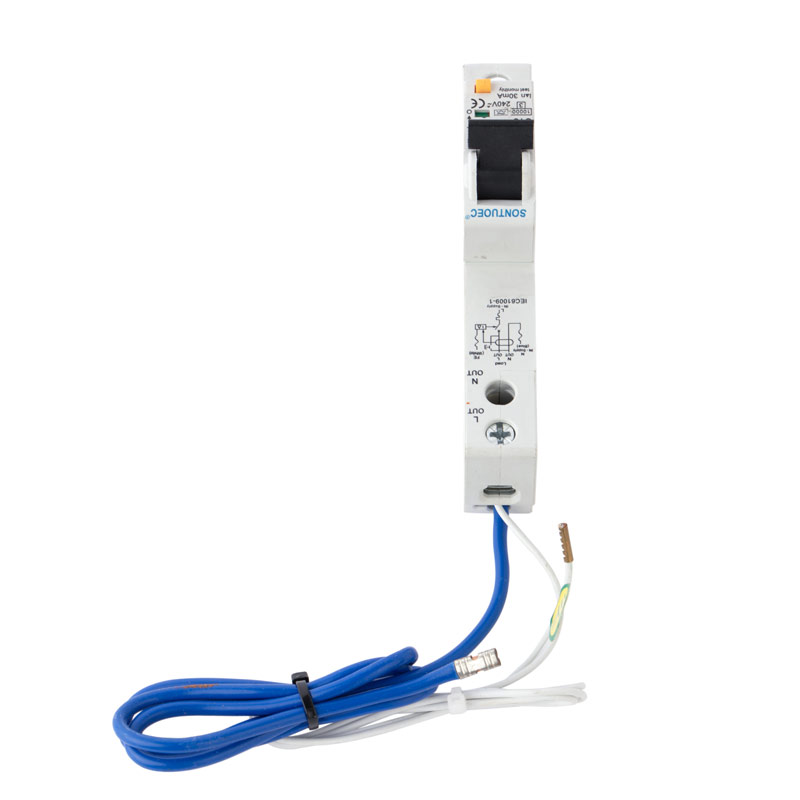

مدل:STEC10-40L

ارسال استعلام

توضیحات محصول
استاندارد: IEC 61009-1

جریان فعلی در

6a 10a 16a 20a 25a 32a 40a

قطب

1p+n

ولتاژ دارای امتیاز

110/220،120V

ظرفیت شکستن امتیاز

4500a ، 6000a

جریان عملیاتی (in)

10 30 100 300ma

رهاسازی حرارتی مغناطیسی مشخصه

B C D

Impulse در برابر مقاومت مقاومت می کند ولتاژ (1.2/50) UIMP

6 کیلو ولت

ولتاژ تست دی الکتریک در و ind. freq. برای 1 دقیقه

2 کیلو ولت

مدرک آلودگی

2

مدرک حفاظت

IP20

زندگی الکتریکی

8000

زندگی مکانیکی

10000

ترکیبی با لوازم جانبی

کمکی ، هشدار ، انتشار شنت ، تحت انتشار ولتاژ

دمای شرایط

-5 درجه سانتیگراد ~+40 درجه سانتیگراد

گواهی

در نظر گرفتن

ضمانت

2 سال


منحنی TRIPPING TYPE B

منحنی رهاسازی منحنی است که خصوصیات عملیاتی یک قطع کننده مدار را در زیر بار اضافه بار یا مدار کوتاه توصیف می کند. نوع B منحنی انتشار به طور عمده برای بارها استفاده می شود که نسبت به اضافه های فوری حساس نیستند اما به بارهای طولانی مدت حساس ، مانند لامپ های رشته ای ، بخاری های مقاومت و غیره حساس هستند. این با زمان انتشار طولانی تر در مقادیر جریان پایین تر و زمان انتشار کوتاه تر در مقادیر بالاتر جریان مشخص می شود. این ویژگی باعث می شود نوع B RCBO به ویژه برای مدارهایی که نیاز به محافظت از چنین بارهایی دارند مناسب باشد.


ویژگی ها و عملکردهای اصلی

حفاظت از جریان باقیمانده: هنگامی که جریان باقیمانده (یعنی جریان نشت) در مدار به مقدار از پیش تعیین شده می رسد ، RCBO قادر است به سرعت عمل کند تا مدار را قطع کند ، بنابراین از بروز حوادث برق و آتش سوزی های الکتریکی جلوگیری می کند.

محافظت بیش از حد: هنگامی که جریان در مدار از جریان امتیاز RCBO فراتر رود ، قادر است مدار را در مدت زمان مشخصی قطع کند ، بنابراین از آسیب دیدن مدار یا آتش سوزی ناشی از اضافه بار جلوگیری می کند.

محافظت از اتصال کوتاه: هنگامی که یک اتصال کوتاه در مدار رخ می دهد ، RCBO می تواند به سرعت عمل کند تا جریان اتصال کوتاه را قطع کرده و از ایمنی مدار و تجهیزات محافظت کند.

ویژگی های انتشار از نوع B: همانطور که در بالا ذکر شد ، RCBO های نوع B به ویژه برای بارهای حساس به اضافه بار فوری مناسب هستند ، اما به اضافه بار طولانی مدت حساس هستند.


سناریوهای کاربردی

منحنی B RCBO ها به طور گسترده ای در مکانهایی که انواع مختلفی از عملکردهای محافظت از مدار مورد نیاز است استفاده می شود ، به ویژه مدارهایی که از بارهایی با الزامات ویژه برای ویژگی های اضافه بار استفاده می کنند. مثال:


ساختمانهای مسکونی و تجاری: برای محافظت از مدارهای روشنایی ، مدارهای سوکت و غیره برای اطمینان از ایمنی شخصی و ایمنی تجهیزات استفاده می شود.

اماکن صنعتی: برای محافظت از تجهیزات مختلف صنعتی ، مانند بخاری های مقاومت ، لامپ های رشته ای و غیره ، برای جلوگیری از آسیب تجهیزات یا تصادفات آتش نشانی ناشی از اضافه بار یا نشت.

کشاورزی و باغبانی: برای محافظت از تجهیزات کشاورزی مانند گلخانه ها ، سیستم های آبیاری و غیره ، برای اطمینان از عملکرد عادی تجهیزات و ایمنی پرسنل استفاده می شود.


اقدامات احتیاطی و نگهداری

انتخاب صحیح جریان دارای امتیاز: هنگام انتخاب منحنی B RCBO ، مقدار جریان مناسب مناسب باید بر اساس جریان و ویژگی های بار انتخاب شود.

بازرسی و نگهداری دوره ای: به طور دوره ای RCBO را بازرسی و حفظ کنید تا اطمینان حاصل شود که به طور قابل اطمینان عمل می کند ، به طور ایمن سیم کشی می شود و عاری از آسیب یا خوردگی است.

از عملکرد کاذب خودداری کنید: هنگام نصب و استفاده ، باید مراقب باشید تا از نصب RCBO در محیطی که مستعد تداخل است ، جلوگیری شود تا از عملکرد کاذب آن جلوگیری شود.

رسیدگی به موقع گسل ها: هنگامی که RCBO ناکام ماند یا کار کرد ، علت باید شناسایی شود و عیب یابی به موقع انجام شود تا از عملکرد ایمن مدار اطمینان حاصل شود.

Curve B RCBOCurve B RCBOCurve B RCBOCurve B RCBOCurve B RCBO
