CURVE C MCB MINIATURE CIRCUIT CIRCUIT

CURVE C MCB MINIATURE CIRCUIT CRIGURE CIRCUITION یک مدار مینیاتوری است که به طور گسترده در مکانهایی مانند اقامتگاه ها ، ساختمانهای تجاری و امکانات صنعتی مورد استفاده قرار می گیرد ، به خصوص در مدارهایی که ویژگی های انتشار منحنی C برای محافظت از تجهیزات الکتریکی و ایمنی شخصی مورد نیاز است.

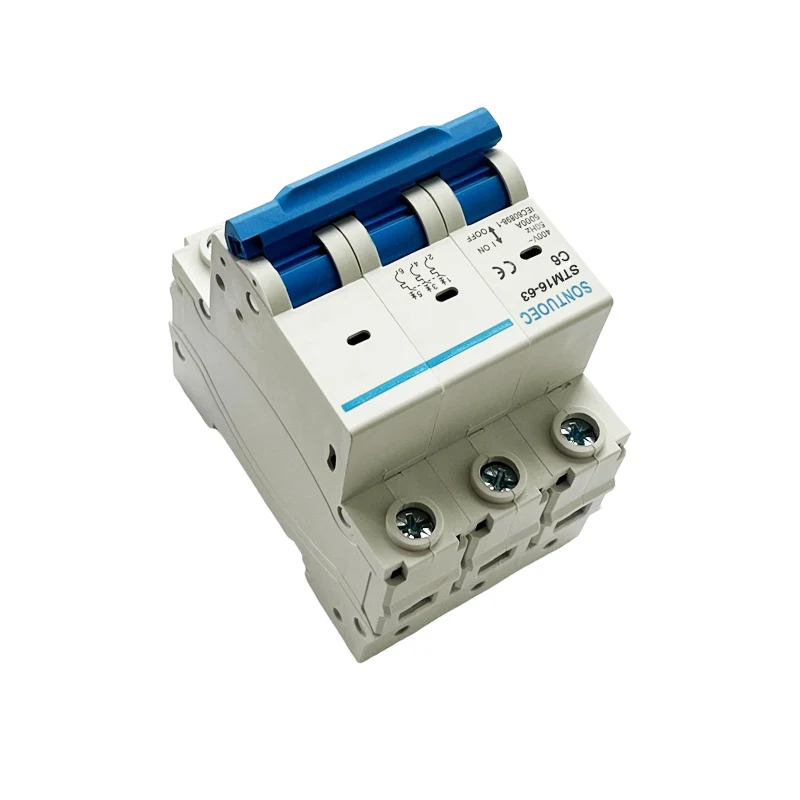

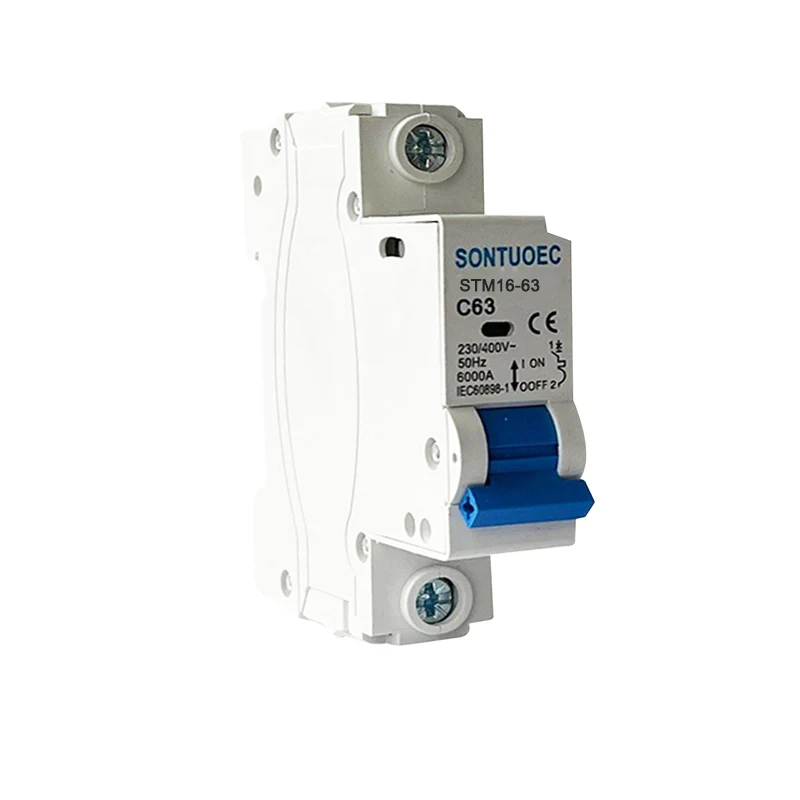

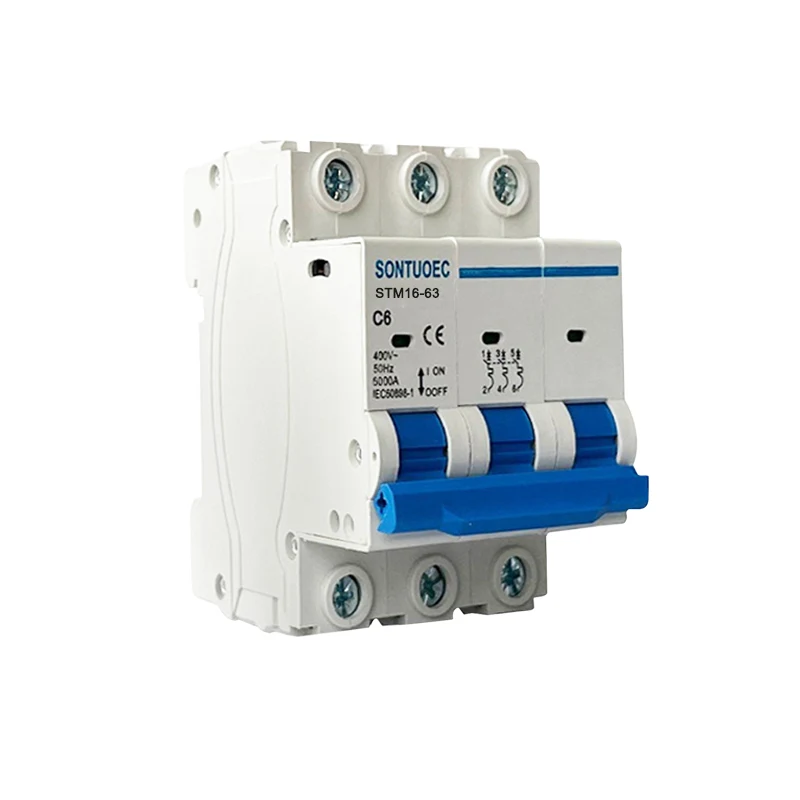

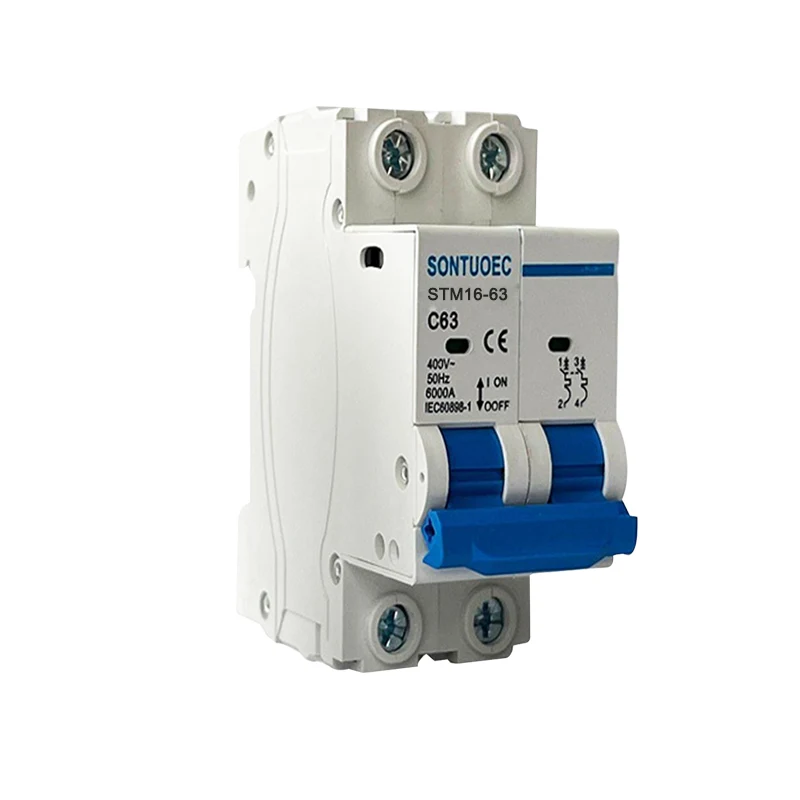

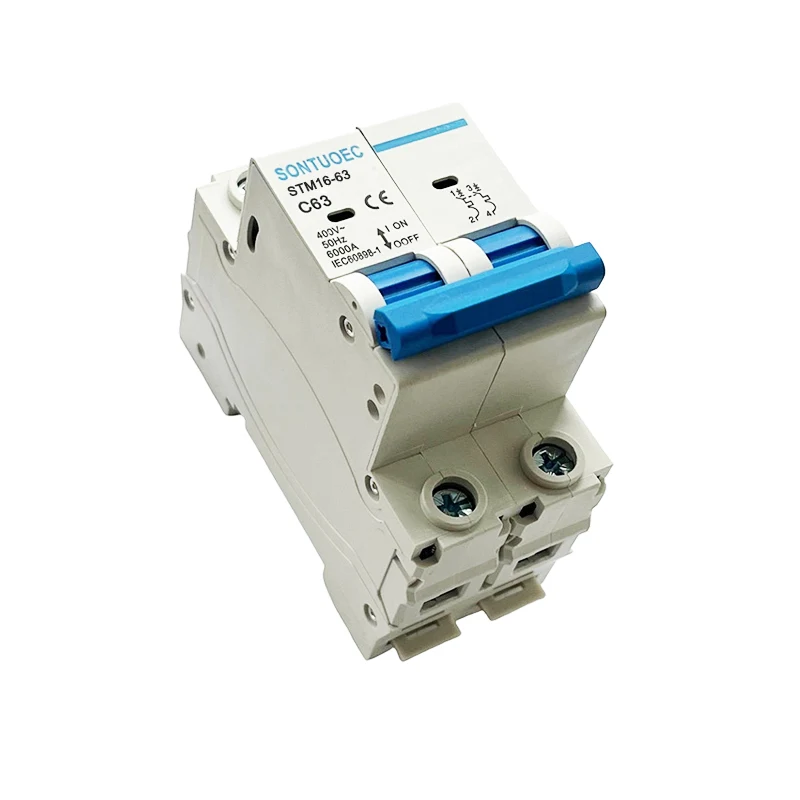

مدل:STM16-63

ارسال استعلام

توضیحات محصول

مدل	STM16-63
استاندارد	IEC60898-1
قطب	1p ، 2p ، 3p ، 4p
ظرفیت شکستن مدار کوتاه	3ka ، 4.5ka ، 6ka
دارای امتیاز فعلی (در)	1،2،4،610،16،20،25،32،40،50،63a
دارای امتیاز ولتاژ (UN)	AC230 (240)/400 (415) V
دارای امتیاز بسامد	50/60 هرتز
منحنی مبهم	B ، C ، D
مغناطیسی منتشر کردن	شرح منحنی: بین 3 و 5 در
	منحنی C: بین 5 تا 10in
	منحنی D: بین 10 و 14 اینچ
الکترو مکانیکی استقامت	بیش از 6000 چرخه

ویژگی ها و مزایا

size اندازه و وزن کوچک: Curve C MCB Miniature Circuit Breaker دارای طراحی جمع و جور برای نصب آسان و صرفه جویی در فضا است.

 عملکرد قابل اعتماد: از طریق منحنی انتشار دقیق و دستگاه انتشار الکترومغناطیسی قابل اعتماد ، می تواند به سرعت مدار معیوب را قطع کرده و از آسیب تجهیزات الکتریکی جلوگیری کند.

tables توابع محافظت چندگانه: علاوه بر محافظت از اتصال کوتاه ، همچنین دارای حفاظت بیش از حد و توابع محافظت بیش از حد ولتاژ است که به طور جامع از ایمنی مدارها محافظت می کند.

 کاربرد قوی: منحنی انتشار نوع منحنی C برای بیشتر بارهای معمولی مانند روشنایی ، سوکت و غیره قابل استفاده است که می تواند نیازهای مدارهای مختلف را برآورده کند.

اصل عمل

اصل عملیاتی منحنی C MCB عمدتاً مبتنی بر نظارت بر جریان و عملکرد مکانیسم قطع ارتباط است. هنگامی که جریان در مدار از مقدار تنظیم شده فراتر رود ، مکانیسم انتشار الکترومغناطیسی به سرعت برای قطع مدار عمل می کند. در عین حال ، انتشار حرارتی نیز در حین اضافه بار فعلی گرم می شود ، خم شدن دو قطبی و فشار مکانیزم آزاد سازی آزاد برای عمل ، در نتیجه قطع مدار است. منحنی رها کردن منحنی C به این معنی است که در شرایط اضافه بار ، قطع کننده مدار دارای سرعت انتشار آهسته تر است تا بتواند نیازهای اضافه بار کوتاه مدت برخی از بارها را در خود جای دهد.

اقدامات احتیاطی انتخاب و نصب

تطبیق رتبه فعلی برای بار: هنگام خرید منحنی C MCBS ، لازم است اطمینان حاصل شود که رتبه فعلی قطع کننده مدار با بار مدار مطابقت دارد تا از استفاده بیش از حد استفاده شود که می تواند منجر به آسیب به تجهیزات یا ایجاد قطع غیر طبیعی شود.

انتخاب خصوصیات عملیاتی: منحنی های سلب منحنی C برای بیشتر بارهای معمولی مناسب هستند ، اما انتخاب دقیق باید با نیازهای کاربردی مدار تعیین شود.

محل نصب: MCB باید در یک جعبه توزیع یا سوئیچ نصب شود تا از ایمنی و قابلیت اطمینان مدار اطمینان حاصل شود. در عین حال ، باید در مکانی نصب شود که در آن آسان باشد و کنترل شود ، به طوری که در صورت بروز نقص می توان اقدامات به موقع انجام داد.

بازرسی و نگهداری منظم: برای اطمینان از عملکرد مناسب منحنی C MCB ، باید به طور منظم مورد بازرسی و نگهداری قرار گیرد. این شامل بررسی اینکه مخاطبین قطع کننده مدار در شرایط خوبی هستند ، مکانیسم قطع اتصال انعطاف پذیر و غیره است.
