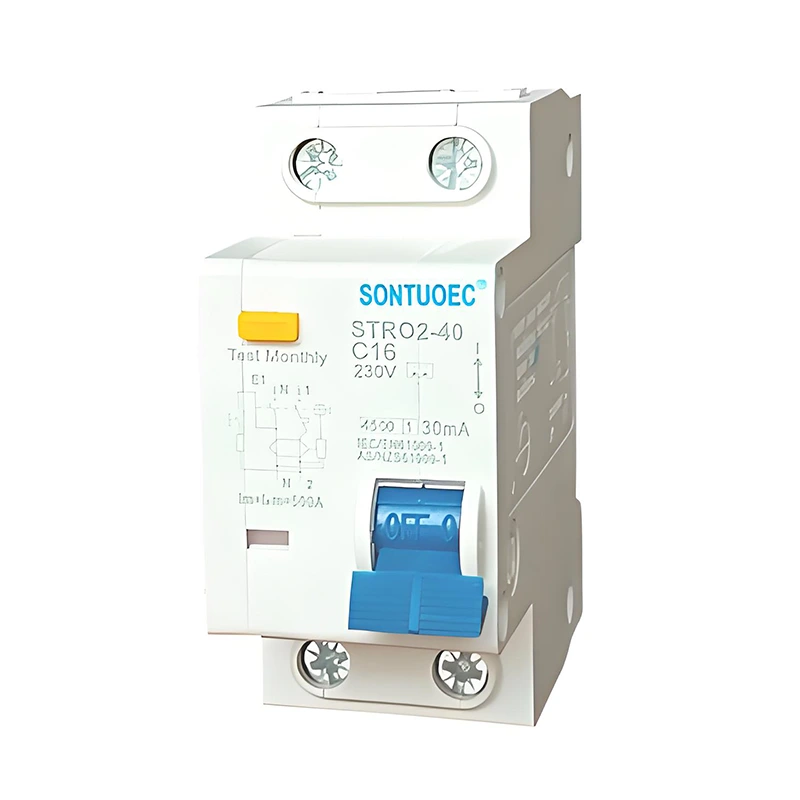

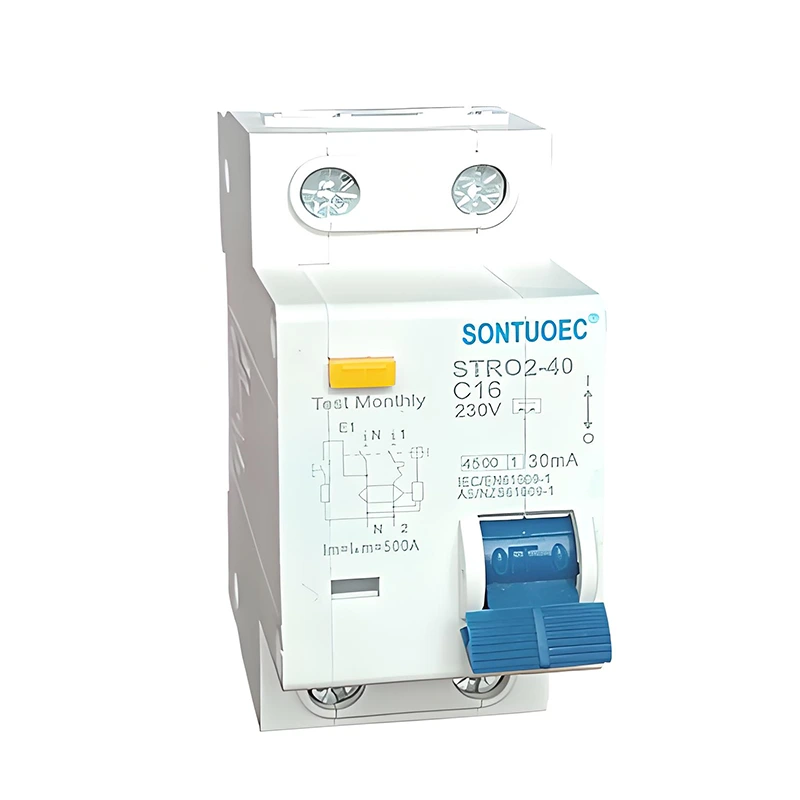

STR02-40 CURVE C RCBO عمدتا در مدار AC50/60Hz دو قطب 230 ولت یا چهار قطب 400 ولت استفاده می شود ، جریان تا 6A-40A را برای حفاظت موثر و محافظت از اتصال کوتاه و تغییر نادر از خط در شرایط عادی و همچنین به طور خودکار قطع می کند پس از قطع کردن منبع تغذیه ، از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود و از بین می رود که از بین می رود. این می تواند به طور موثری از امنیت شخصی محافظت کند و از خسارت به تجهیزات جلوگیری کند. برای انواع مکان ها مانند صنعت ، تجارت ، افزایش عالی و اقامت مدنی مناسب است.

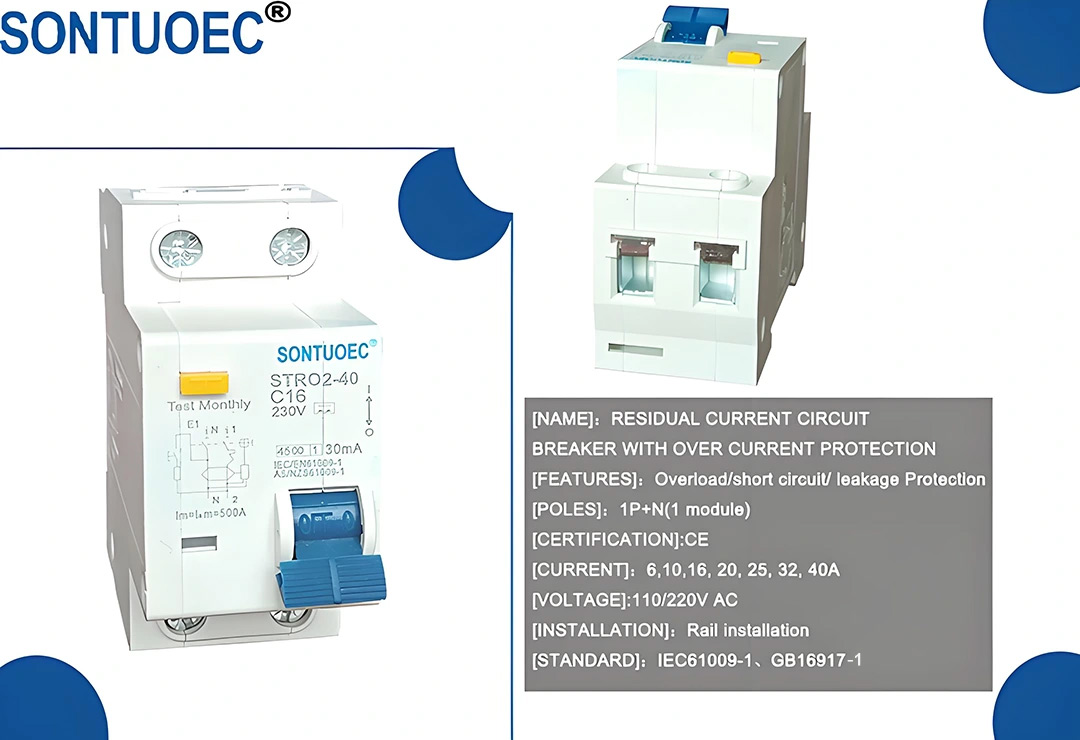

مدل |
نوع الکترونیکی |
استاندارد: | IEC 61009-1 |
شخصیت های فعلی باقیمانده |
و/و |
قطب نه |
1p+n |
ویژگی انتشار Thermo-Magnetiv | ب ؛ ج ؛ د ؛ |
جریان دارای رتبه (A) |
6a ، 10a ، 16a ، 25a ، 32a ، 40a |
ولتاژ دارای امتیاز (V) |
220،230،240v |
جریان عملیاتی باقیمانده |
10mA ، 30mA ، 100mA ، 300ma ، 500ma |
امتیاز کوتاه باقیمانده شرطی جاری |
3KA ؛ |
استقامت الکتریکی |
بیش از 4000 چرخه |
1. محافظت در برابر جریان گسل/نشت زمین و عملکرد انزوا
2. ظرفیت جریان کوتاه را تحمل کنید
اتصال Busbar نوع ترمینال و پین/چنگال
4. مجهز به پایانه های اتصال محافظت شده با انگشت
5. هنگامی که جریان گسل/نشت زمین رخ می دهد و بیش از حساسیت دارای امتیاز است ، مدار را قطع کنید
6. مستقل از منبع تغذیه و ولتاژ خط و عاری از تداخل خارجی ، نوسان ولتاژ.
منحنی قطع کننده ویژگی های عملکرد یک قطع کننده مدار را در شرایط اضافه بار توصیف می کند. نوع C منحنی های قطع اتصال عمدتاً برای محافظت از مدارهای روشنایی و بارهای خاصی استفاده می شوند که نسبت به اضافه بار فوری حساسیت کمتری دارند. با یک زمان عمل با تأخیر طولانی مشخص می شود که جریان اضافه بار کوچک باشد. با افزایش جریان اضافه بار ، زمان عمل به تدریج کوتاه می شود. این طرح برای جلوگیری از عملکرد کاذب به دلیل سنبله های جریان گذرا در هنگام راه اندازی بار ، و اطمینان از قطع مدار به موقع در طول اضافه بار طولانی مدت در نظر گرفته شده است.
محافظت از جریان باقیمانده: منحنی C RCBO قادر به تشخیص و قطع جریان باقیمانده ناشی از شوک الکتریکی انسان یا نشت تجهیزات است ، بنابراین از تصادفات شوک الکتریکی و آتش سوزی های الکتریکی جلوگیری می کند.
محافظت بیش از حد: هنگامی که جریان در مدار از جریان رتبه بندی شده RCBO فراتر رود ، قادر است مدار را در مدت زمان مشخصی قطع کند تا از آسیب دیدن مدار یا آتش سوزی به دلیل اضافه بار جلوگیری شود. منحنی سلب از نوع C تضمین می کند که این محافظت در زمان مناسب فعال می شود.
محافظت از اتصال کوتاه: در صورت اتصال کوتاه در یک مدار ، منحنی C RCBO قادر است به سرعت عمل کند تا جریان اتصال کوتاه را قطع کند و از مدار و تجهیزات محافظت کند. ظرفیت شکستن زیاد RCBO: Compations Compation را به سرعت قطع می کند تا در صورت وقایع با مدار کوتاه کوتاه ، از ساخت و سازهای آسان استفاده کند. پس انداز
