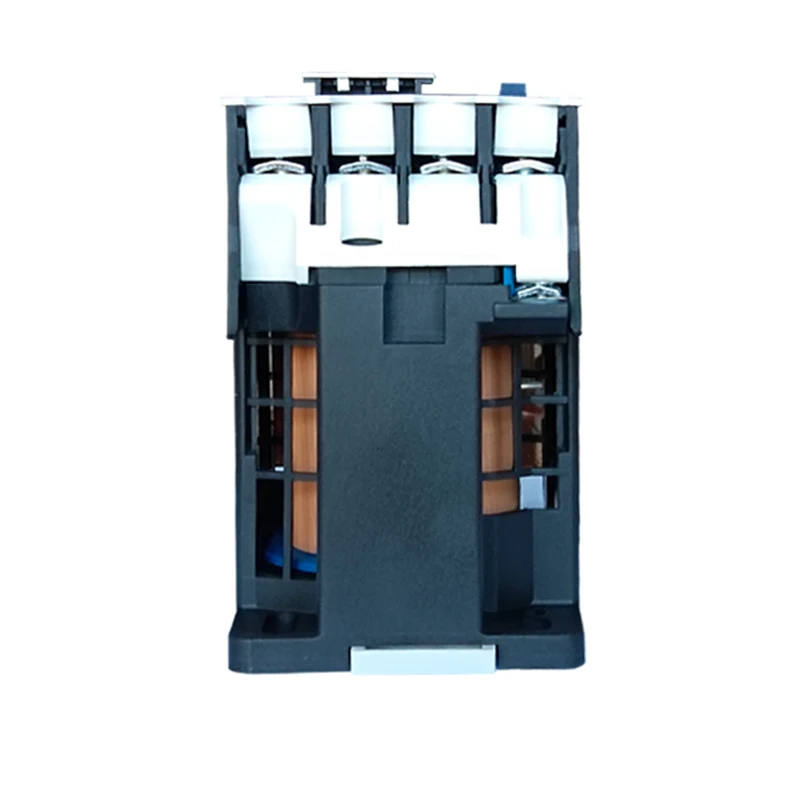

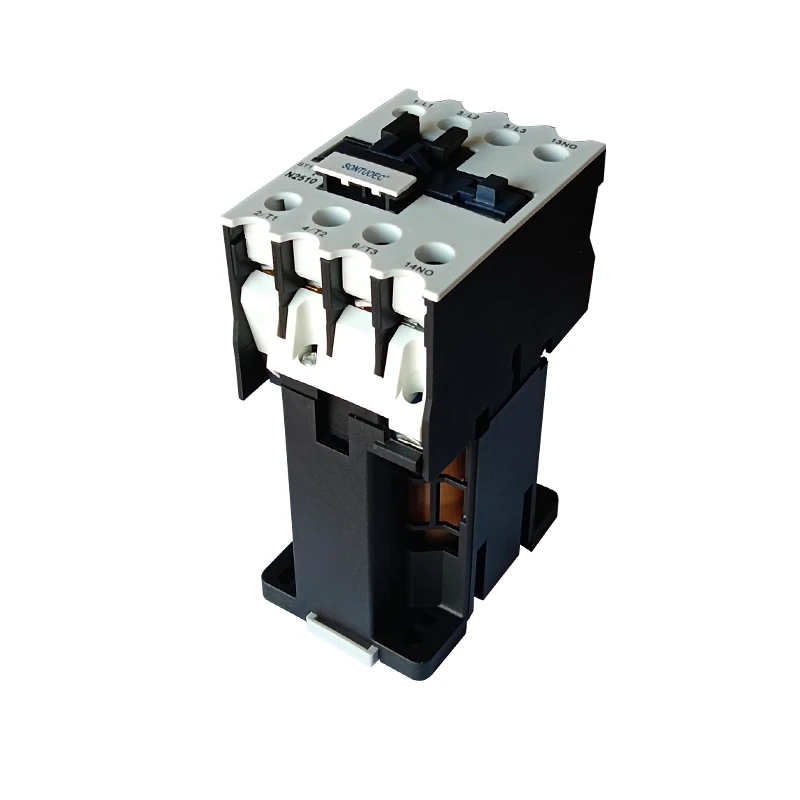

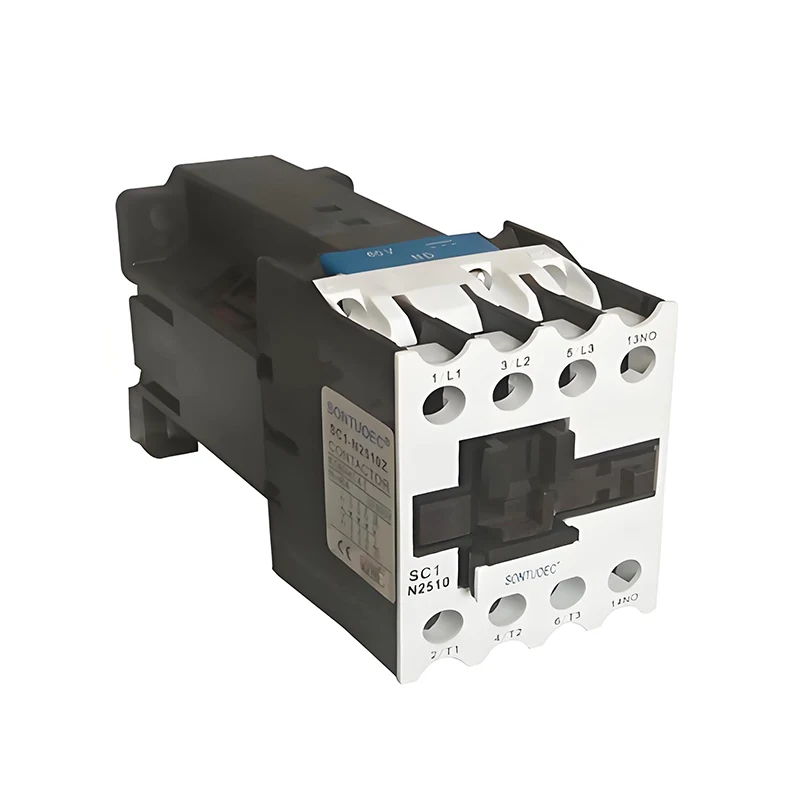

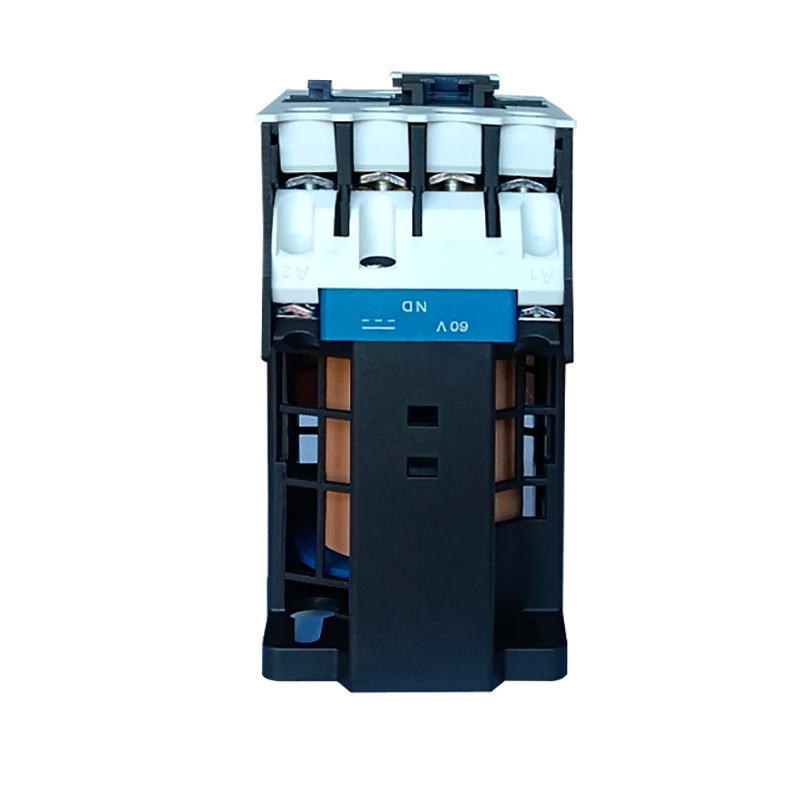

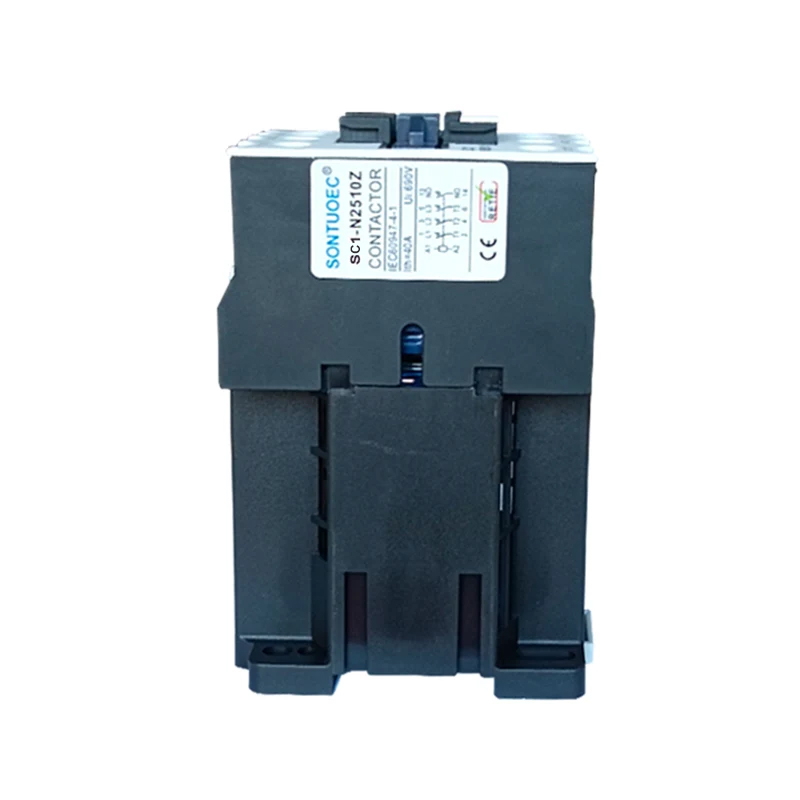

DC Magnetic Contactor یک دستگاه الکتریکی است که از جریان DC که از طریق سیم پیچ جریان می یابد ، برای تولید یک میدان مغناطیسی که مخاطبین را می بندد یا می شکند ، استفاده می کند ، بنابراین کنترل مدار DC را کنترل می کند. این ماده به طور عمده در سیستم های کنترل از راه دور ، سیستم های کنترل اتوماسیون و مدارهای DC که نیاز به عملکرد مکرر دارند استفاده می شود.
نوع |
sc1- |
sc1- |
sc1- |
sc1- |
sc1- |
sc1- |
sc1- |
sc1- |
sc1- |
sc1- |
|
9 |
12 |
18 |
25 |
32 |
40 |
50 |
63 |
80 |
95 |
||
|
|
|
|
|
|
|
60 |
|
|
||
ولتاژ انسواسی |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
|
حرارتی معمولی |
20 |
24 |
32 |
40 |
50 |
60 |
75 |
80 |
110 |
125 |
|
جاری |
|||||||||||
دارای امتیاز عملیاتی |
9 |
12 |
16 |
25 |
32 |
40 |
50 |
63 |
80 |
95 |
|
جاری |
|||||||||||
کنترل شده |
220 ولت |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
قدرت (kW) |
380 ولت |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
415 ولت |
4 |
5.5 |
9 |
11 |
15 |
22 |
35 |
37 |
45 |
45 |
|
440 ولت |
4 |
5.5 |
9 |
11 |
15 |
22 |
30 |
37 |
45 |
45 |
|
660 ولت |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
45 |
یادداشت |
نصب |
نصب |
|||||||||
رله ها می توانند از دو پیچ استفاده کنند |
رله ها می توانند سه |
||||||||||
و همچنین از 35 میلی متر استفاده کنید |
پیچ ها و همچنین از |
||||||||||
راه آهن نصب |
نصب 75 میلی متر یا 35 میلی متر |
||||||||||
|
راه آهن |
هنگامی که سیم پیچ یک کنتاکتور مغناطیسی DC انرژی می یابد ، جریان DC در سیم پیچ یک میدان مغناطیسی ایجاد می کند. این میدان مغناطیسی باعث می شود که هسته آهن استاتیک مکش الکترومغناطیسی ایجاد کند ، که هسته آهن متحرک را به خود جلب می کند ، بنابراین سیستم تماس را به سمت عمل سوق می دهد. به طور معمول ، مخاطبین به طور معمول بسته باز می شوند و مخاطبین به طور معمول باز می شوند و متوجه کنترل روشن/خاموش مدار می شوند. هنگامی که سیم پیچ از بین می رود ، مکش الکترومغناطیسی از بین می رود ، هسته آهن متحرک تحت عمل بهار بازنشانی می شود و مخاطبین به حالت اصلی خود باز می گردند.
سیستم الکترومغناطیسی: از جمله سیم پیچ ، هسته آهن استاتیک و هسته آهن در حال حرکت و سایر اجزای موجود ، بخش اصلی تولید میدان مغناطیسی و کنترل عملکرد مخاطبین است.
سیستم تماس: از جمله مخاطبین به طور معمول باز و مخاطبین به طور معمول بسته ، که برای کنترل مدار و خاموش استفاده می شود. مواد تماس معمولاً دارای هدایت الکتریکی خوب و عملکرد درجه حرارت بالا هستند.
دستگاه خاموش کردن قوس: برای خاموش کردن قوس هنگام شکسته شدن تماس ، برای محافظت از تماس در برابر آسیب استفاده می شود. برای کنتاکتورهای با ظرفیت بزرگ ، طراحی دستگاه خاموش کننده قوس از اهمیت ویژه ای برخوردار است.
کنتاکتور مغناطیسی DC با ساختار ساده ، عمل قابل اعتماد ، عمر طولانی و نگهداری آسان مشخص می شود. در عین حال ، به دلیل استفاده از منبع تغذیه DC ، مصرف انرژی و نویز کم دارد.
هنگام انتخاب کنتاکتور مغناطیسی DC ، عوامل زیر باید در نظر گرفته شود:
ولتاژ دارای امتیاز: اطمینان حاصل کنید که ولتاژ رتبه بندی کنتاکتور انتخاب شده با ولتاژ DC در مدار مطابقت دارد.
جریان فعلی: با توجه به مقدار جریان بار در مدار ، یک کنتاکتور را با مقدار جریان دارای امتیاز مناسب انتخاب کنید. در عین حال ، همچنین لازم است ظرفیت اضافه بار و مقاومت در برابر اتصال کوتاه کنتاکتور را در نظر بگیرید.
فرم و شماره تماس: با توجه به تقاضای کنترل مدار ، فرم و شماره تماس مناسب را انتخاب کنید. به عنوان مثال ، خواه به طور معمول مخاطبین باز و یا به طور معمول بسته مورد نیاز هستند ، و به چه تعداد مخاطب نیاز است.
برند و کیفیت: برای اطمینان از قابلیت اطمینان و عمر خدمات مخاطب ، مارک های مشهور و محصولات باکیفیت را انتخاب کنید. همچنین عواملی مانند خدمات پس از فروش محصول و پشتیبانی فنی را در نظر بگیرید.
هنگام استفاده از کنتاکتورهای مغناطیسی DC ، باید به موارد زیر توجه کنید:
سیم کشی صحیح: اطمینان حاصل کنید که سیم کشی کنتاکتور صحیح است تا از سیم کشی اشتباه منجر به خرابی مدار یا آسیب به مخاطب شود.
بازرسی و نگهداری منظم: به طور مرتب مخاطب را بازرسی و نگهداری کنید ، از جمله تمیز کردن مخاطبین ، بررسی مقاومت سیم پیچ و مقاومت عایق. اطمینان حاصل کنید که مخاطب در شرایط کار خوبی قرار دارد.
از اضافه بار و اتصال کوتاه خودداری کنید: از اجازه دادن به تماس گیرنده در زیر بار اضافی یا اتصال کوتاه برای مدت طولانی جلوگیری کنید تا از آسیب رساندن به مخاطب و تأثیرگذاری بر پایداری مدار جلوگیری کنید.
