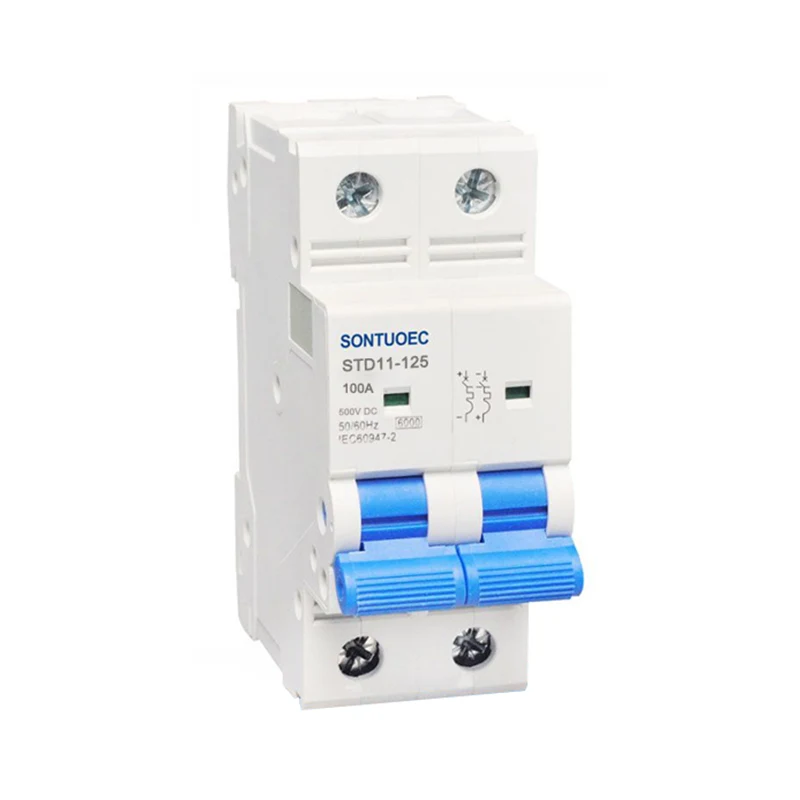

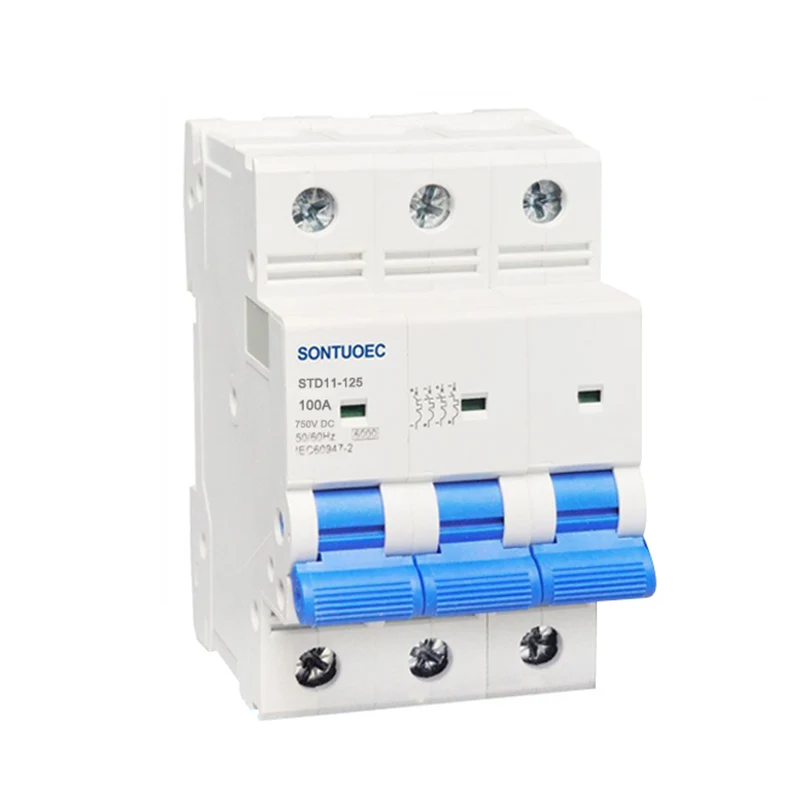

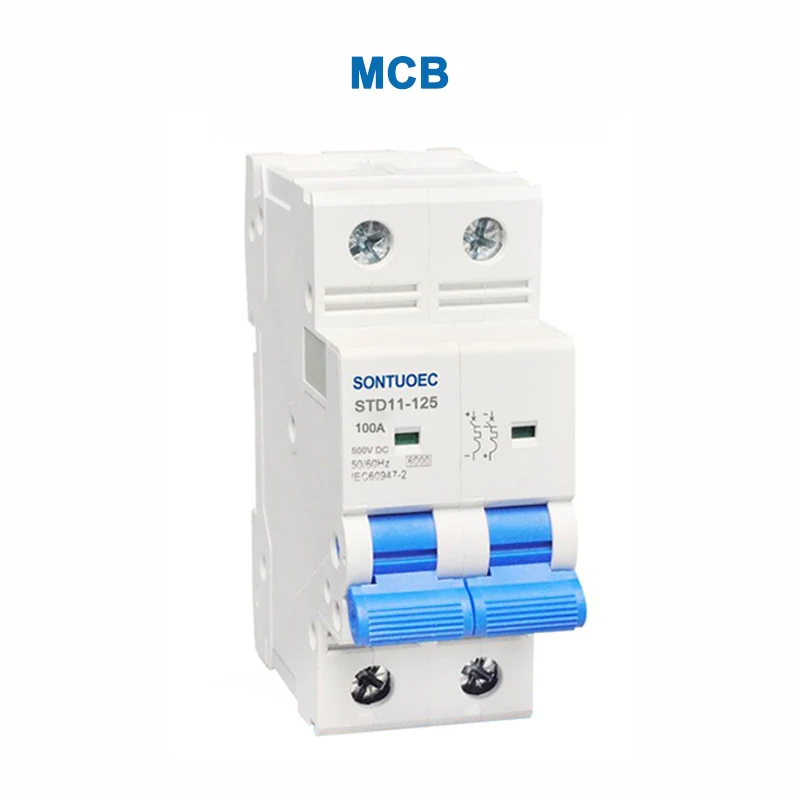

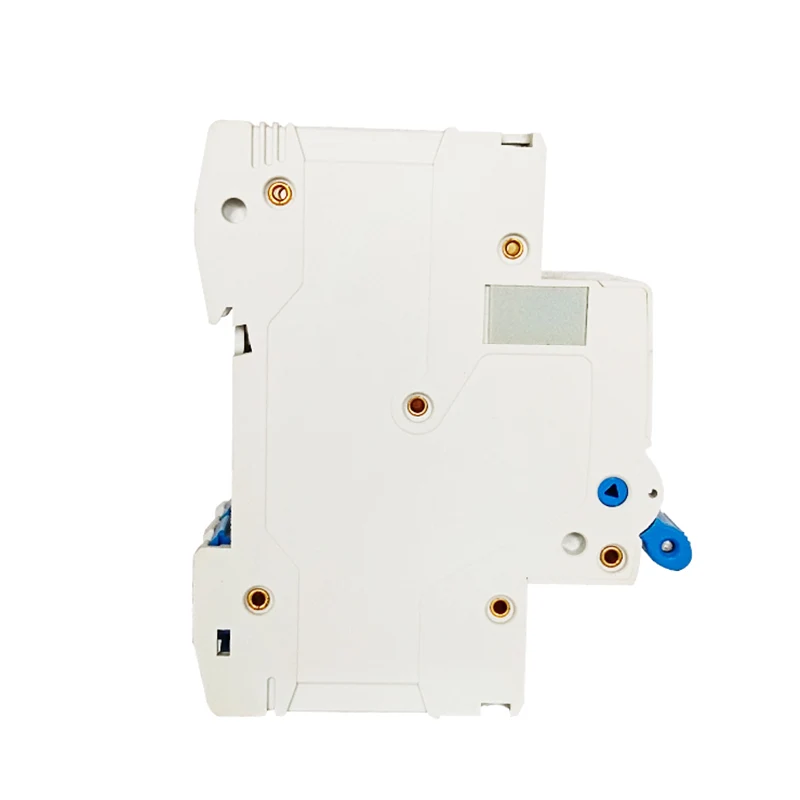

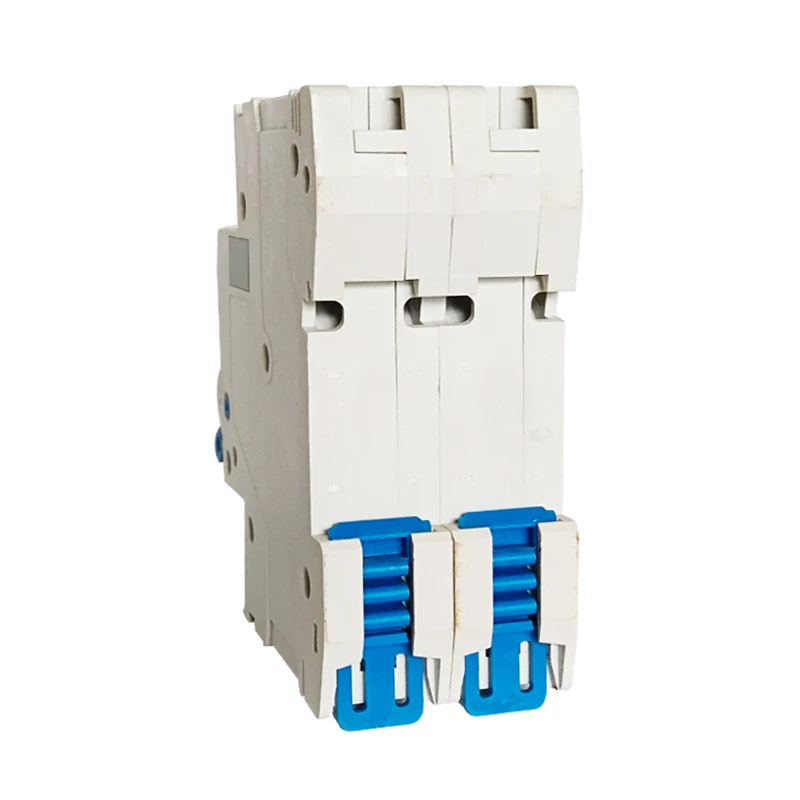

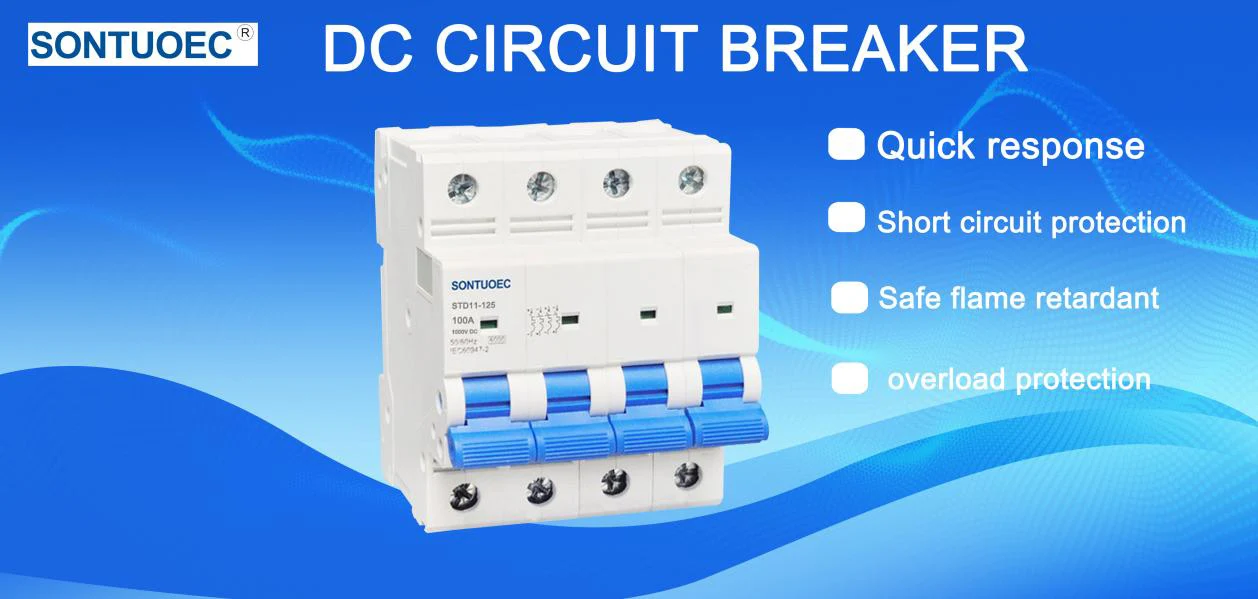

قطع کننده مدار مینیاتور DC MCB یک سوئیچ برقی است که به طور خاص برای عملکرد خودکار در مدارهای DC طراحی شده است. عملکرد اصلی آن محافظت از دستگاه های اتوماتیک در برابر اضافه بار ، مدارهای کوتاه و سایر خطرات گسل و اطمینان از ایمنی کل سیستم قدرت است. هنگامی که جریان از طریق مدار جریان می یابد از امتیاز DC MCB فراتر می رود ، یا هنگامی که جریان نشت در مدار تشخیص داده می شود ، DC MCB به طور خودکار مدار را قطع می کند ، بنابراین از آسیب دیدن مدار به دلیل اضافه بار ، مدار کوتاه یا نشت جلوگیری می کند.
مدل |

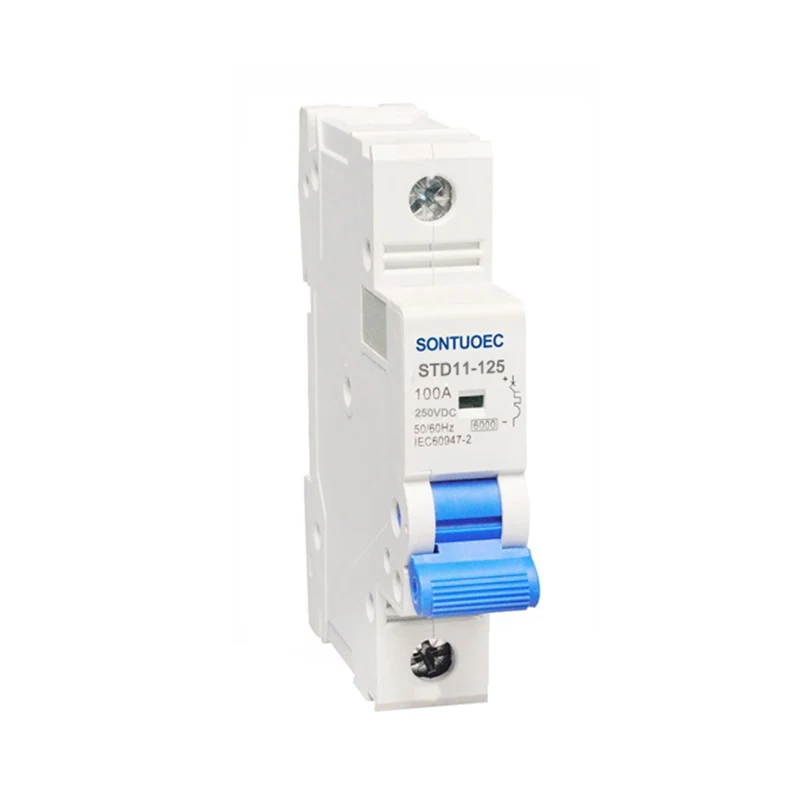

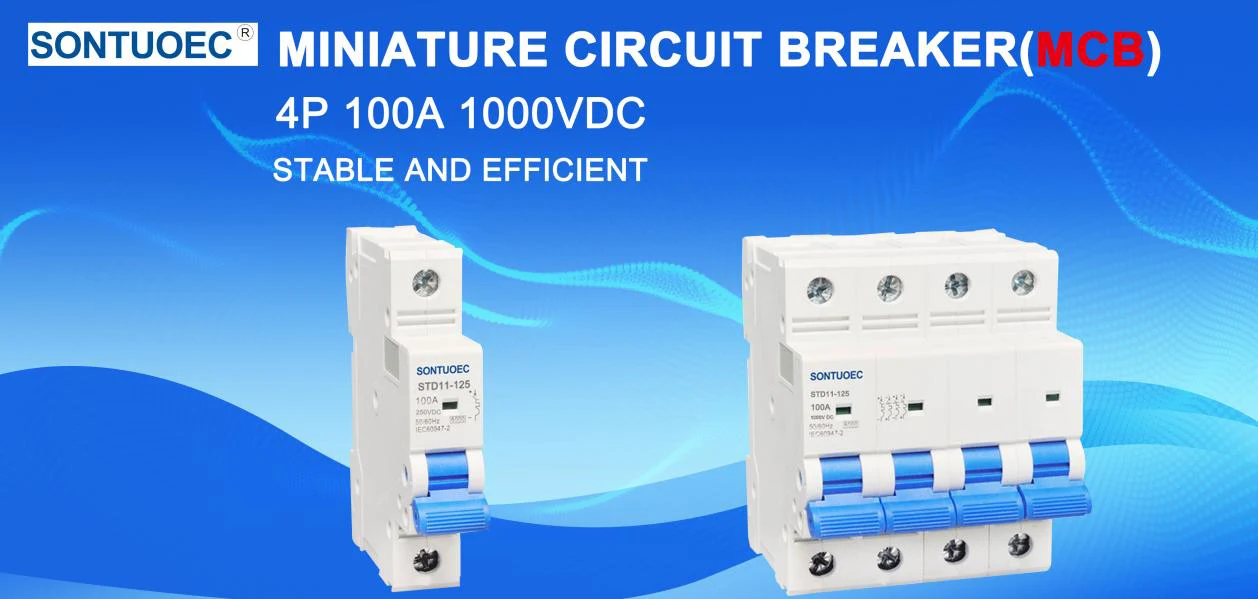

STD11-125 |
استاندارد |
IEC60898-1 |

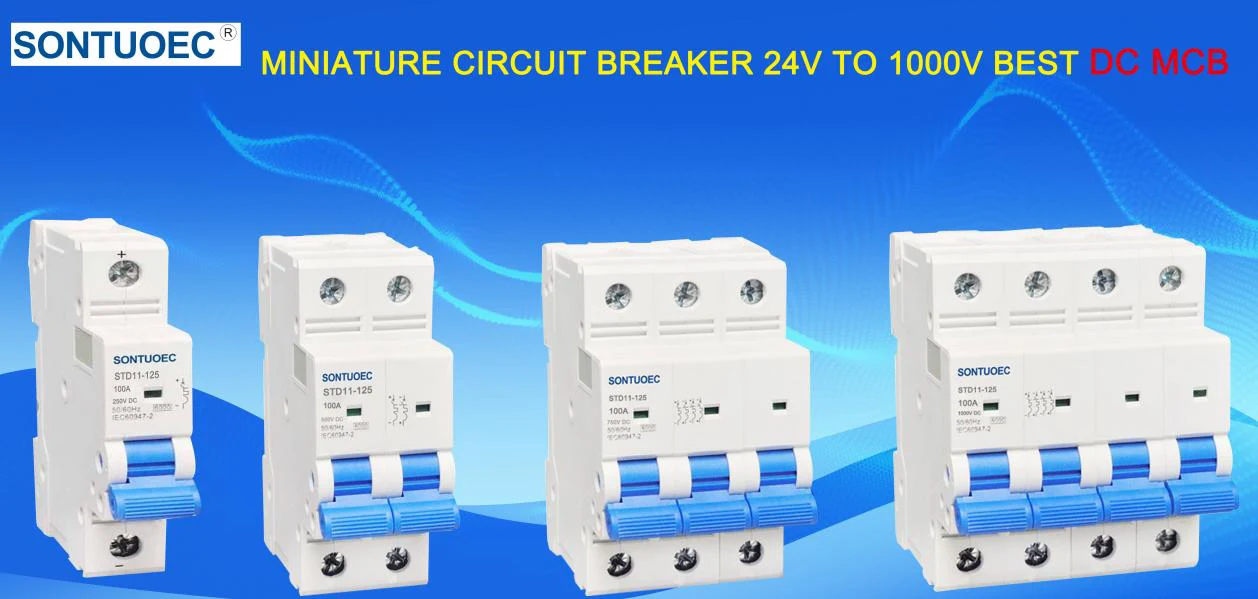

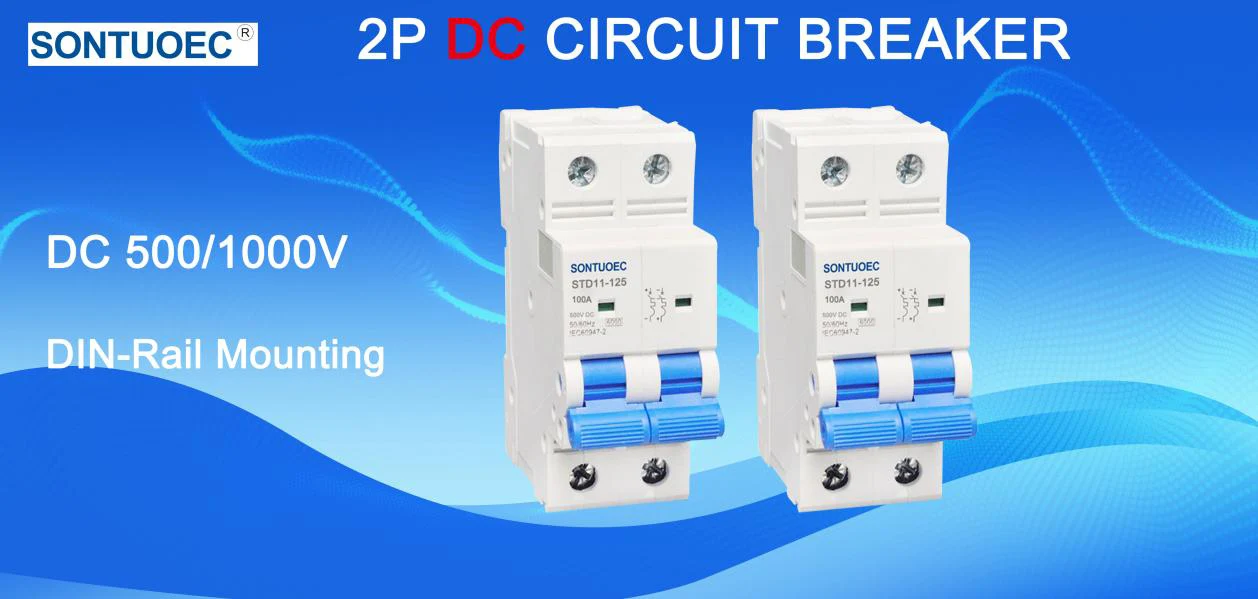

قطب |
1p ، 2p ، 3p ، 4p |
منحنی مبهم |
B ، C ، D |
ظرفیت اتصال کوتاه (ICN) |
3ka ، 4.5ka ، 6ka |
جریان دارای رتبه (در) |
1،2،4،6،10،16،20،25،32،40،50،63،80،125a |
ولتاژ دارای امتیاز (UE) |
DC 24،48،120،250،500،750،1000 |
انتشار مغناطیسی |
منحنی B: بین 3 و 5 در منحنی C: بین 5 و 10in منحنی D: بین 10 و 14in |
استقامت الکترو مکانیکی |
بیش از 6000 چرخه |

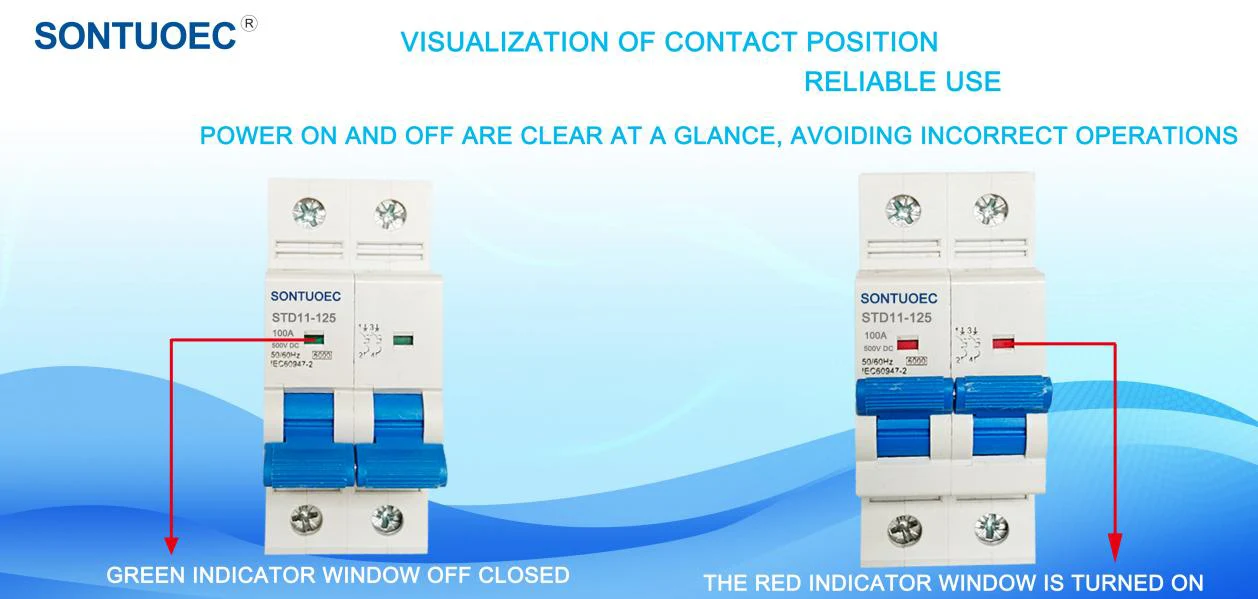

اصل عمل
اصل عملیاتی قطع کننده مدار مینیاتوری DC MCB بر اساس اثرات حرارتی و الکترومغناطیسی جریان الکتریکی است. هنگامی که یک جریان مداوم مداوم از طریق DC MCB جریان می یابد ، دوتایی داخلی آن با خم شدن گرم می شود و از بین می رود ، که قفل مکانیکی را آزاد می کند و مدار را قطع می کند. علاوه بر این ، در مورد یک مدار کوتاه ، افزایش ناگهانی جریان باعث پیستون مرتبط با سیم پیچ مهاجم DC MCB یا solenoid به الکترومکانیکی می شود ، که باعث می شود مکانیسم سفر قطع مدار شود.
سیستم خاموش و محدود کننده فعلی قوس: DC MCB یک سیستم خاموش کننده و محدود کننده فعلی قوس را اتخاذ می کند ، که قادر است به سرعت جریان گسل سیستم توزیع DC را بشکند و از تولید و گسترش قوس جلوگیری کند.
حساسیت بالا و پاسخ سریع: DC MCB می تواند جریان های نشت کوچک را تشخیص داده و مدار را در مدت زمان بسیار کوتاهی قطع کند و محافظت فوری را فراهم کند.
قابل استفاده مجدد: بر خلاف فیوزهای معمولی ، DC MCB می تواند پس از سفر به صورت دستی یا خودکار تنظیم مجدد شود و نیاز به جایگزینی را از بین ببرد.
چندین رتبه فعلی موجود: DC MCB در انواع مشخصات رتبه بندی فعلی موجود است.
غیر قطبی و قطبی: DC MCB در بازار عمدتاً به قطبی و غیر قطبی طبقه بندی می شوند. DC MCBS قطبی شده باید هنگام اتصال به جهت جریان توجه ویژه ای داشته باشد ، در حالی که DC MCB های غیر قطبی می توانند بدون در نظر گرفتن جهت جریان جریان ، از ایمنی محافظت کنند.
DC MCB ها به طور گسترده ای مورد استفاده قرار می گیرند که در آن حفاظت از انرژی DC مورد نیاز است ، مانند مراکز داده ، سیستم های تولید انرژی فتوولتائیک ، سیستم های ذخیره انرژی و شمع های شارژ. به ویژه در بازار ذخیره انرژی ، جایی که جهت جریان اغلب دو جهته است (حالت بار/تخلیه) ، استفاده از DC MCB های غیر قطبی لازم است.
