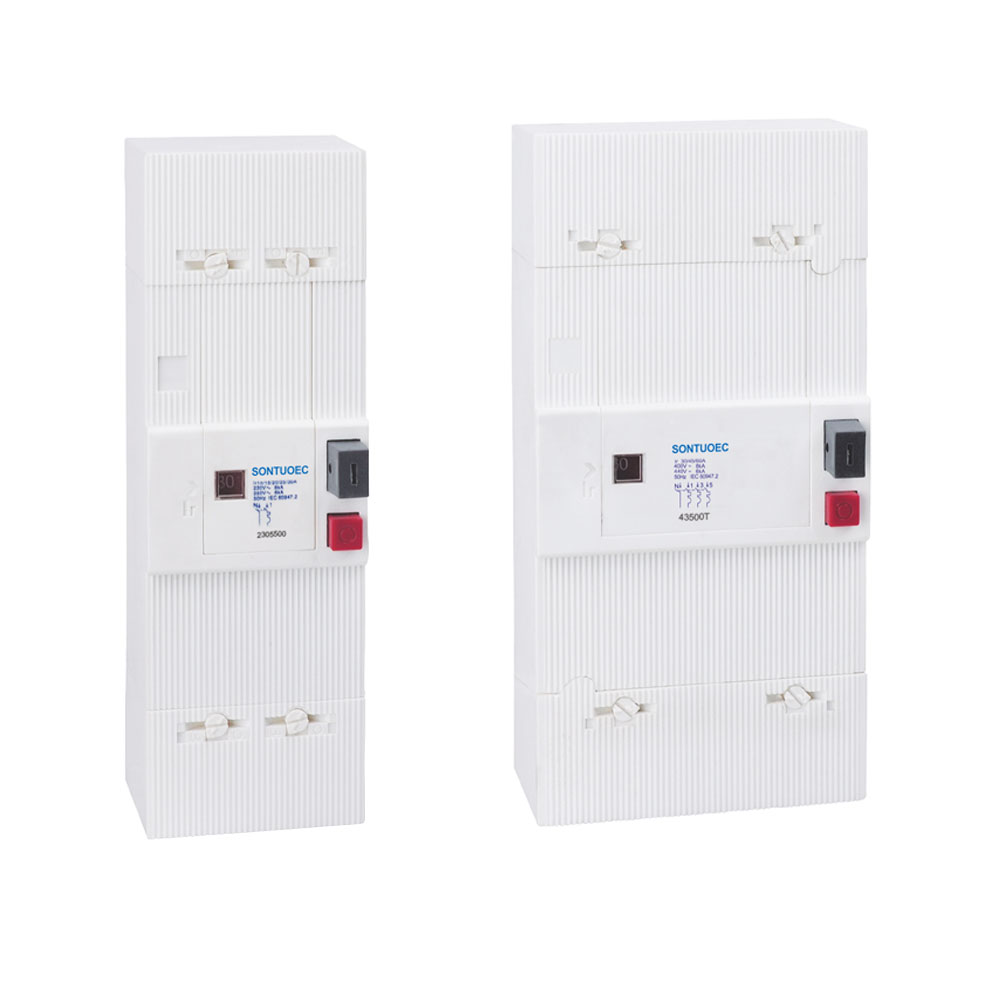

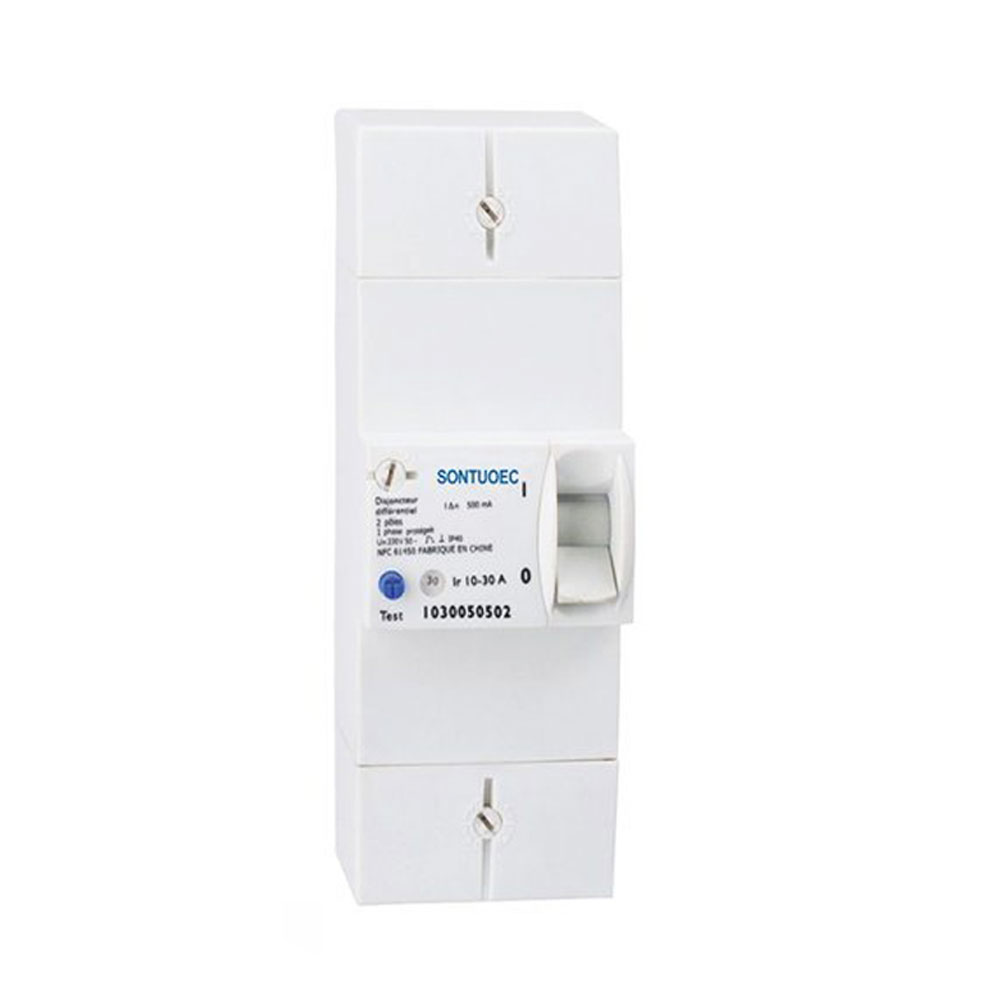

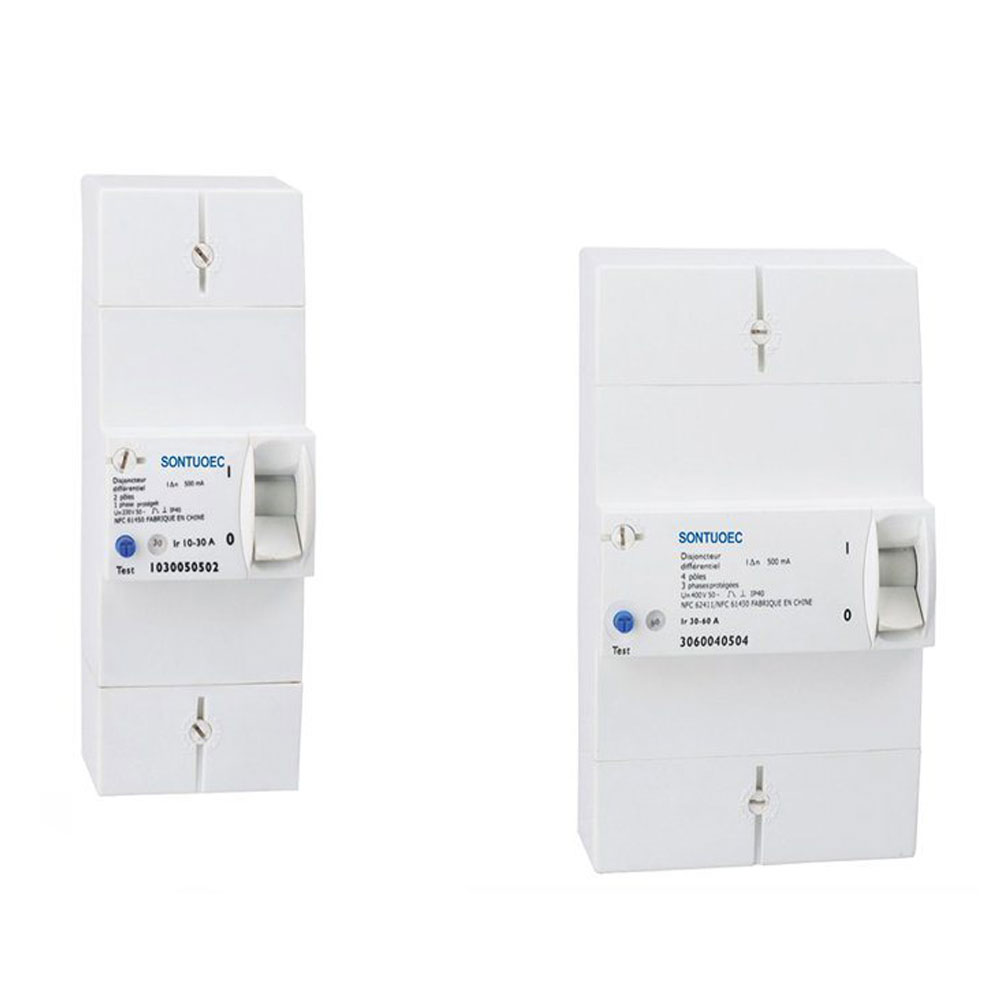

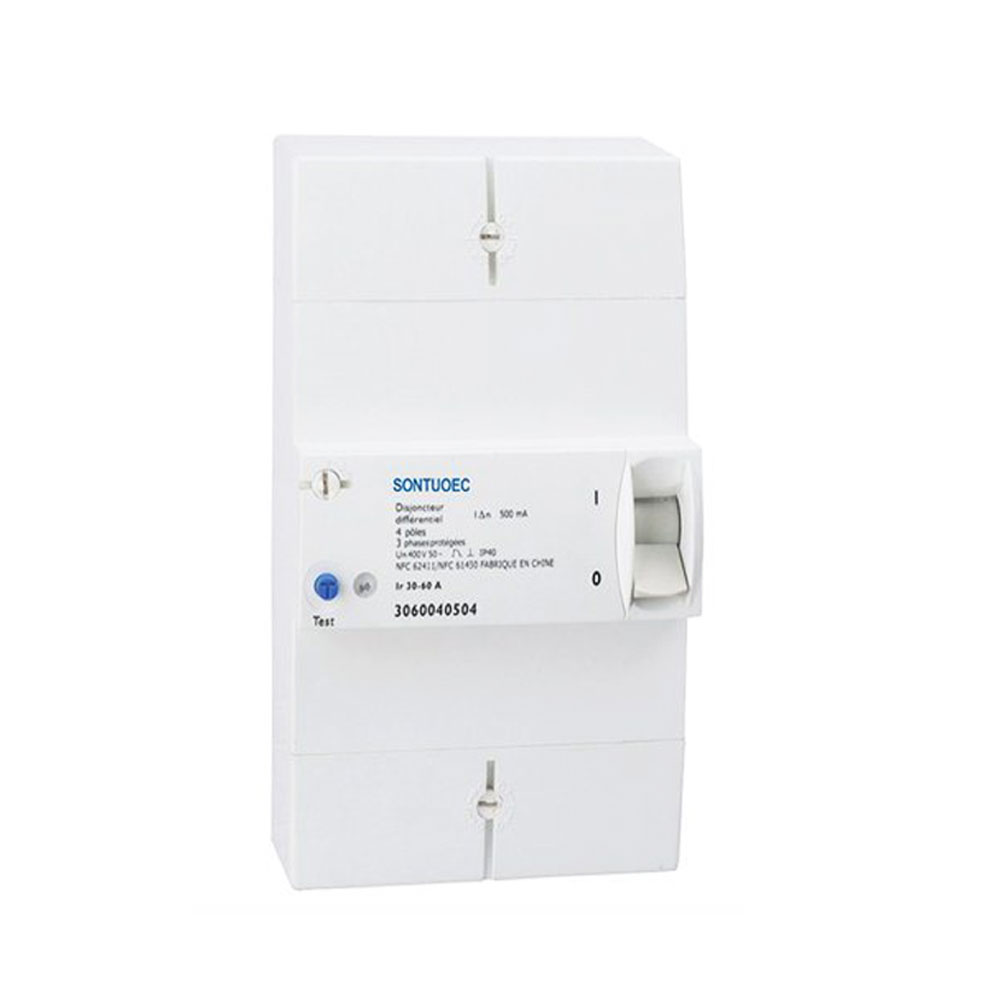

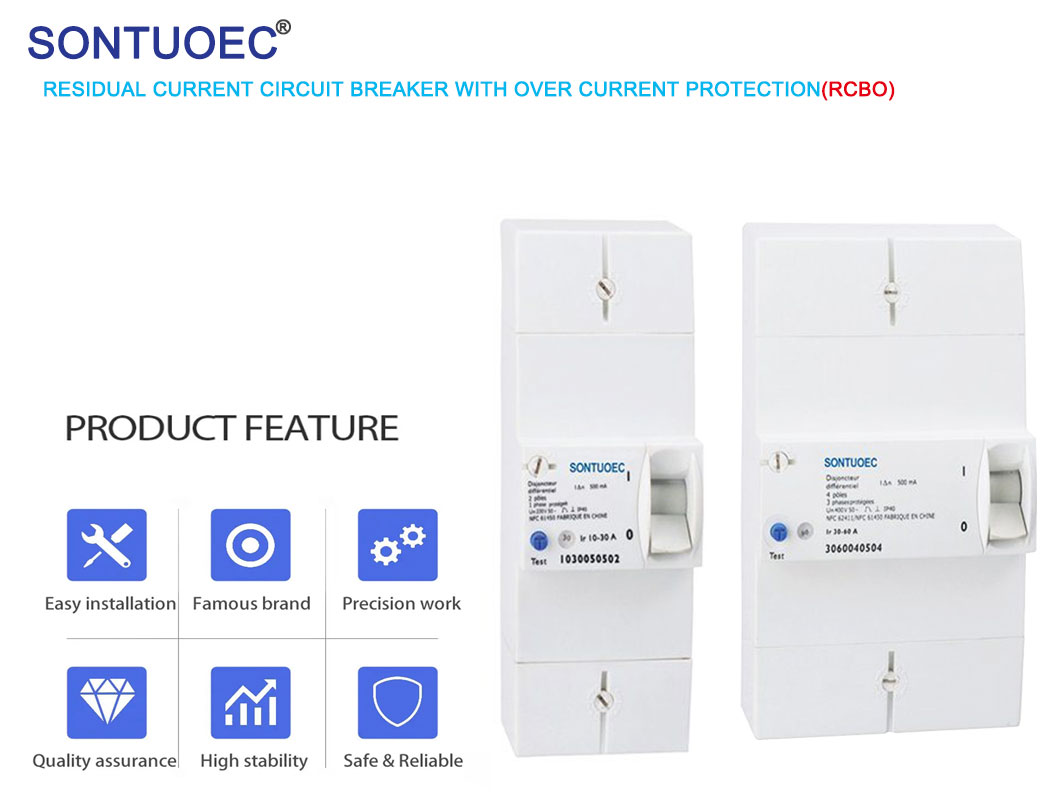

Disjuntor Circuit Breaker نوعی دستگاه سوئیچینگ است که برای محافظت از مدار استفاده می شود ، در صورت وجود اضافه بار ، مدار کوتاه و سایر گسل های موجود در مدار ، می تواند به سرعت مدار را قطع کند تا از گسترش و آسیب رساندن به گسل در مدار جلوگیری کند. با توجه به اندازه کوچک ، وزن سبک ، نصب آسان و سایر خصوصیات ، قطع کننده مدار مینیاتوری به طور گسترده ای در زمینه های مسکونی ، تجاری و صنعتی به عنوان یک عنصر حفاظت از لوازم پایانه مورد استفاده قرار می گیرد.

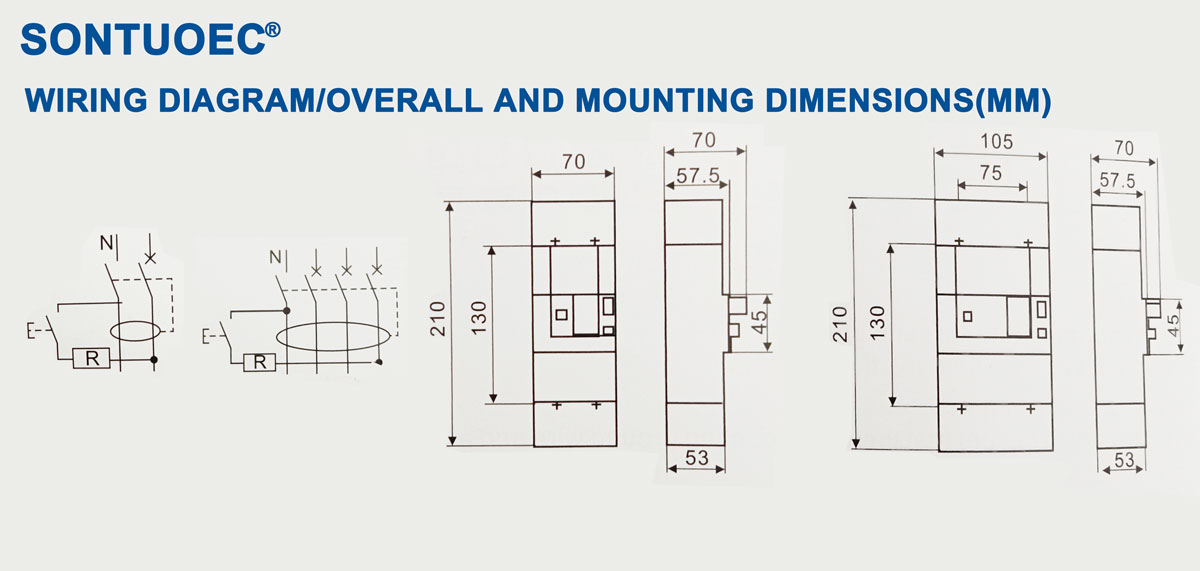

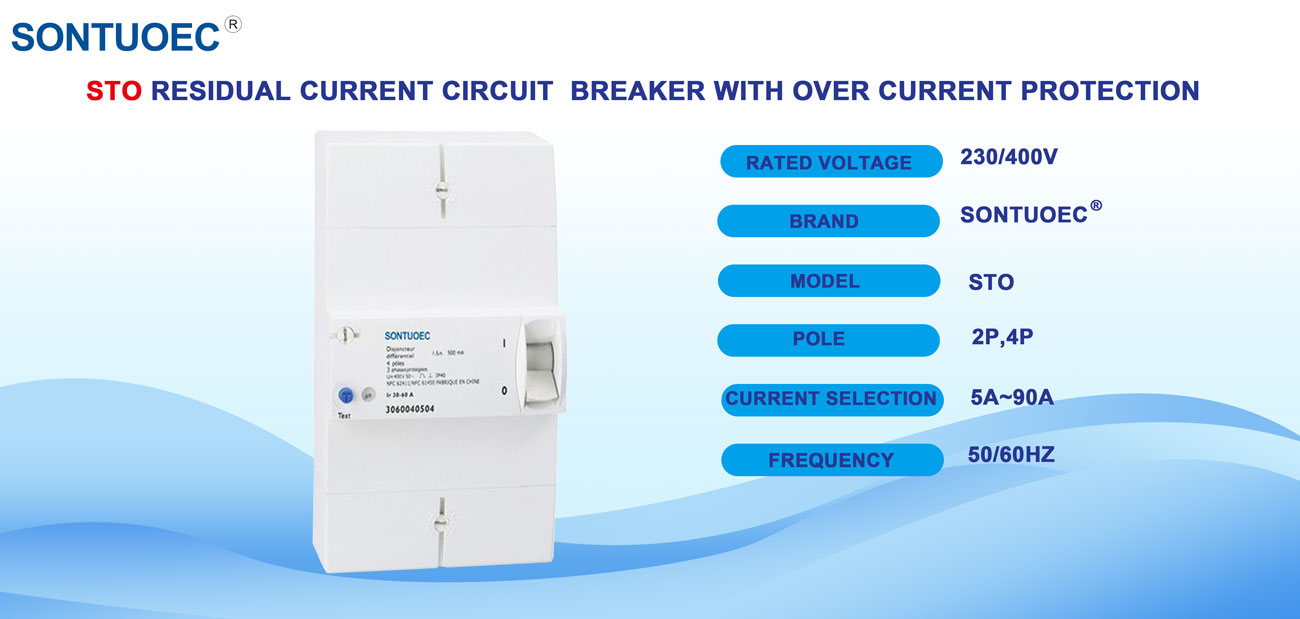

مدل |
استوانه |
استاندارد |
IEC61009-1 ، IEC 60947-2 |
حساسیت دارای رتبه L △ n | 300،500 (کارشناسی ارشد) |
قطب |
2p ، 4p |
ظرفیت اتصال کوتاه (ICN) |
3ka ، 6ka ، 8ka |
جریان دارای رتبه (در) |
5 ~ 15a ، 15 ~ 30a ، 30 ~ 60a ، 60 ~ 90a (قابل تنظیم جریان) |
ولتاژ دارای امتیاز (UN) |
230/400V |
استقامت الکترو مکانیکی |
بیش از 6000 چرخه |

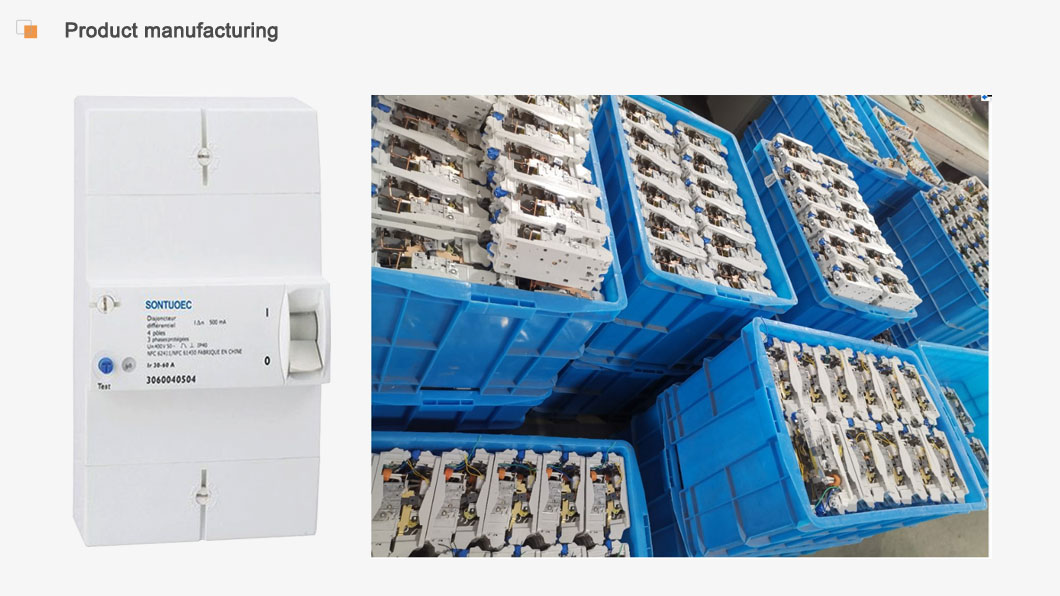

ساختار: قطع کننده مدار مینیاتوری معمولاً از سیستم تماس ، دستگاه خاموش کردن قوس ، مکانیسم کار ، قطع ارتباط دستگاه و پوسته و سایر قسمت ها تشکیل شده است. در میان آنها ، از سیستم تماس برای اتصال و قطع مدار استفاده می شود. دستگاه خاموش کننده قوس برای خاموش کردن قوس هنگام قطع مدار استفاده می شود و از آسیب رساندن به قوس به تجهیزات و پرسنل جلوگیری می کند. از مکانیسم عملیاتی برای کار کردن قطع کننده مدار به صورت دستی یا خودکار استفاده می شود. دستگاه رهاسازی برای قطع مدار به طور خودکار هنگام معیوب مدار استفاده می شود.
in اصل کار: اصل کار شکن مدار مینیاتوری مبتنی بر اثرات حرارتی و الکترومغناطیسی جریان است. هنگامی که جریان در مدار بیش از مقدار رتبه بندی شده باشد ، دو فلزی خم می شود و با گرما منحرف می شود ، قفل مکانیکی را آزاد می کند و در نتیجه باز کردن تماس های قطع کننده مدار باز می شود. در عین حال ، الکترومغناطیس نیز به دلیل جریان بیش از حد مکش ایجاد می کند و باعث می شود مهاجم کار کند و مدار را قطع کند.
مزایا: قطع کننده مدار مینیاتوری مزایای اندازه کوچک ، وزن سبک ، نصب آسان ، عمر طولانی و قابلیت اطمینان بالا را دارد. در عین حال ، همچنین دارای انواع مختلفی از عملکردهای محافظت مانند محافظت از اضافه بار ، محافظت از مدار کوتاه ، محافظت از نشت و غیره است که می تواند عملکرد ایمن مدار را تضمین کند.
برنامه ها: قطع کننده های مدار مینیاتوری به طور گسترده در زمینه های مسکونی ، تجاری و صنعتی مورد استفاده قرار می گیرند. در منطقه مسکونی ، معمولاً به عنوان یک عنصر محافظت در جعبه توزیع برای محافظت از ایمنی مدارهای خانگی استفاده می شود. در مناطق تجاری و صنعتی از آن به عنوان یک عنصر حفاظت برای تجهیزات الکتریکی برای جلوگیری از تصادفات مانند آسیب تجهیزات و آتش سوزی ناشی از خرابی مدار استفاده می شود.
