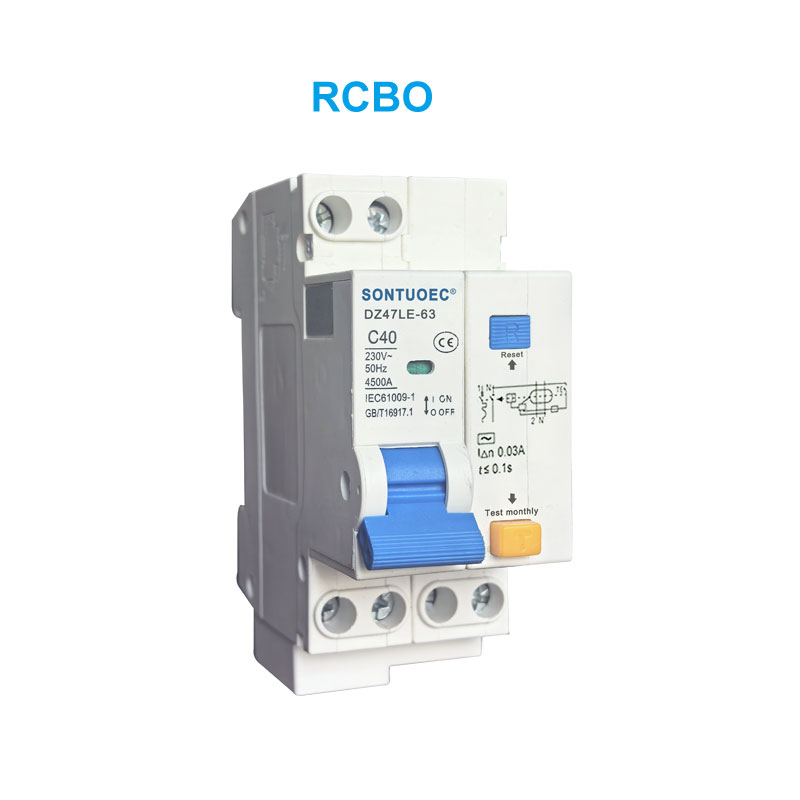

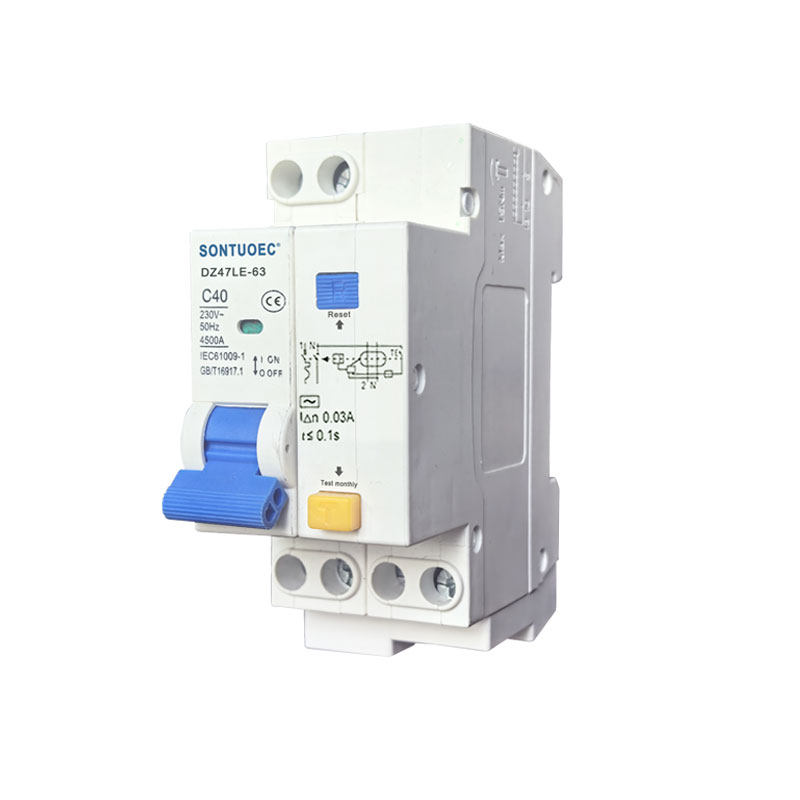

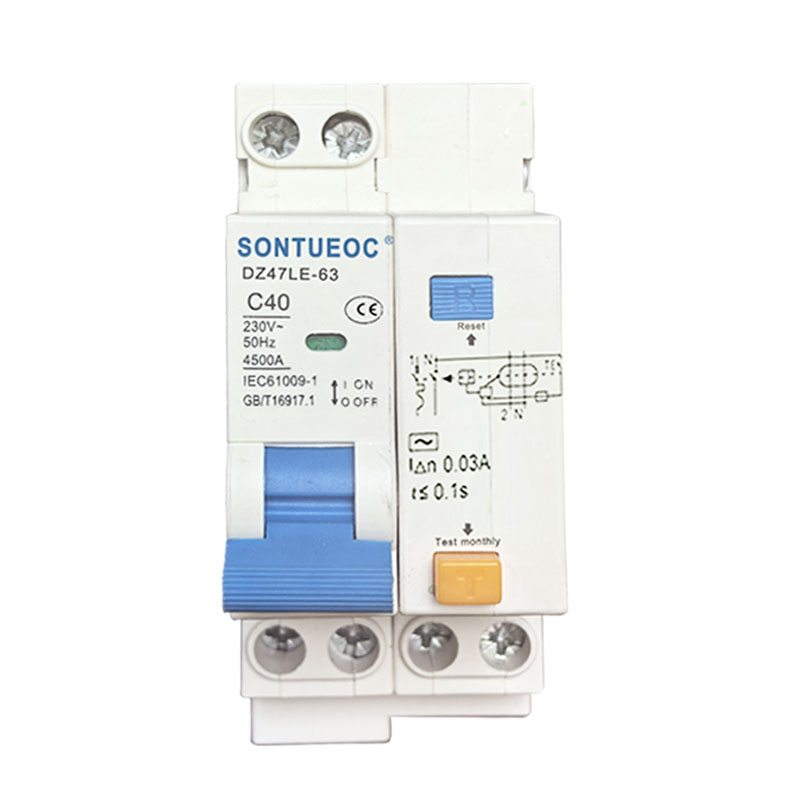

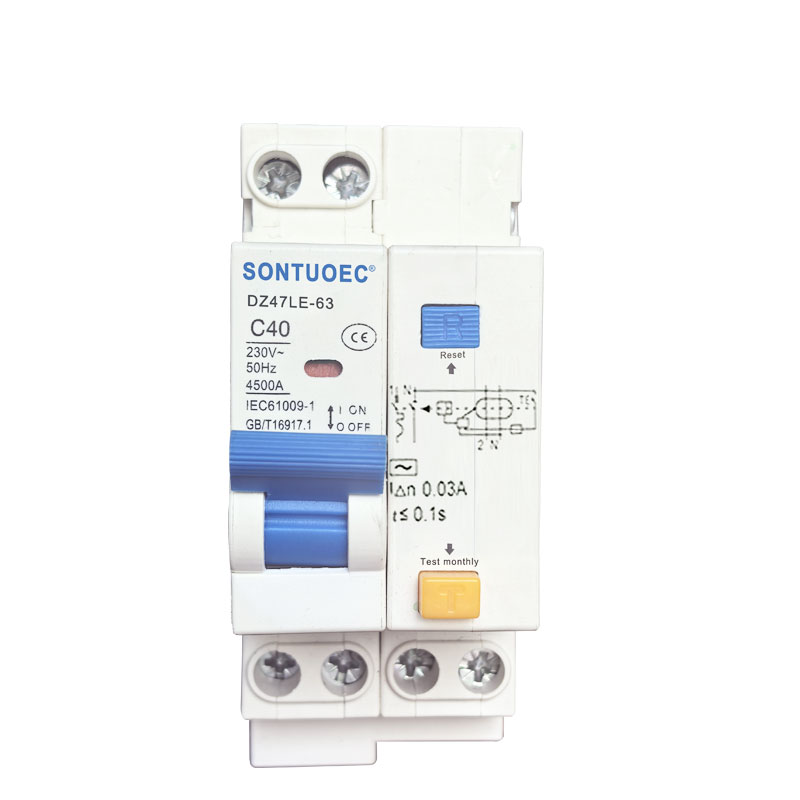

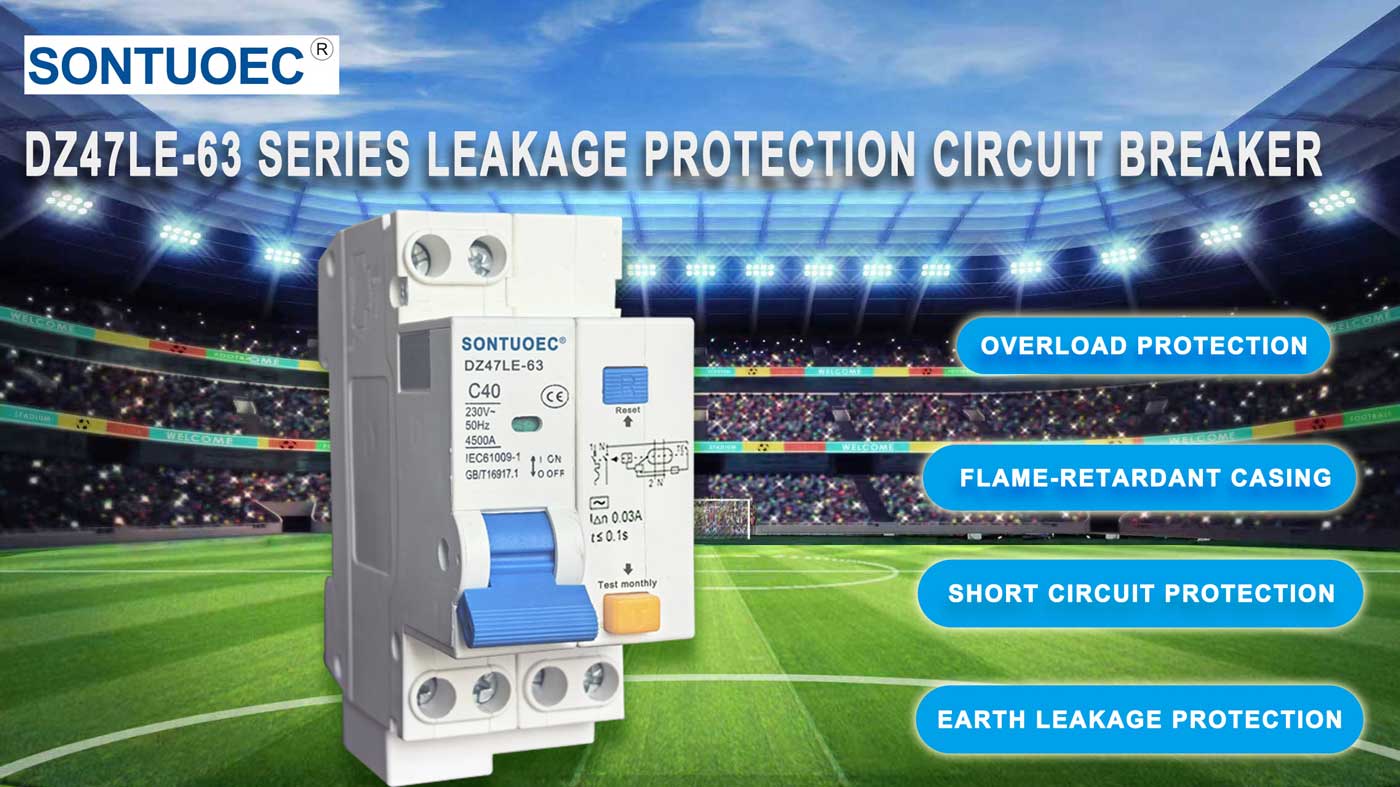

مدار شکن جریان نشتی سری Dz47le-63 RCBO

SONTUOEC یکی از تامین کنندگان/تولید کنندگان چینی متخصص در تولید انواع برق های کوچک است. لوازم. 4 قطب و جریان دارای رتبه تا 63A. می‌تواند از خط و موتور در برابر اضافه بار و اتصال کوتاه محافظت کند، همچنین می‌تواند برای تبدیل خط‌های نادر و راه‌اندازی نادر موتور استفاده شود. با استانداردهای IEC1610 مطابقت دارد.

مدل:DZ47LE-63

ارسال استعلام

توضیحات محصول

پارامترهای فنی:

ولتاژ نامی (V)	جریان رتبه بندی مورد Inm(A)	لهستانی ها	خنثی	دارای رتبه فعلی در (A)	ظرفیت قطعی اتصال کوتاه Icu (KA)		جریان قطعی نشتی نامی	جریان نامی جریان بدون قطع (mA)
ولتاژ نامی (V)	جریان رتبه بندی مورد Inm(A)	لهستانی ها	لینل	دارای رتبه فعلی در (A)	ظرفیت شکست Icu (KA)	COS	(mA))	جریان نامی جریان بدون قطع (mA)
230	6-63	1	N	6،10،16،	6	0.7	30،50،	15،25،
230	6-63	2		20,25,32,	6	0.7	100300	50,150
400	6-63	3		40،50،63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

مدار شکن با جریان باقیمانده DZ47LE با حفاظت جریان بیش از حد (الکترونیک):

1. کاربرد

پرسنل و حفاظت در برابر آتش

محافظ کابل و خط در برابر اضافه بار و اتصال کوتاه

2. قوانین کلی برای انتخاب RCBO:

الف. جریان عملیاتی باقیمانده نامی

در ≤ 30 میلی آمپر: حفاظت اضافی در صورت تماس مستقیم در ≤300 میلی آمپر: حفاظت در برابر آتش پیشگیرانه در مورد جریان های خطا زمین

ب.کلاس پیاده روی

کلاس AC - قطع برای جریان های سینوسی و متناوب، چه سریع اعمال شوند و چه به آرامی افزایش می یابند، تضمین می شود.

ج. منحنی تریپ

منحنی C (5-10 اینچ) حفاظت و کنترل مدارها در برابر اضافه بار و اتصال کوتاه. حفاظت از بارهای مقاومتی و القایی با جریان هجومی کم.

منحنی D (10-14 اینچ) حفاظت و کنترل مدارها در برابر اضافه بار و اتصال کوتاه. حفاظت برای مدارهایی که بارهایی را با جریان هجومی بالا در هنگام بسته شدن مدار تامین می کنند (ترانسفورماتورهای LV/LV، لامپ های خرابی).
