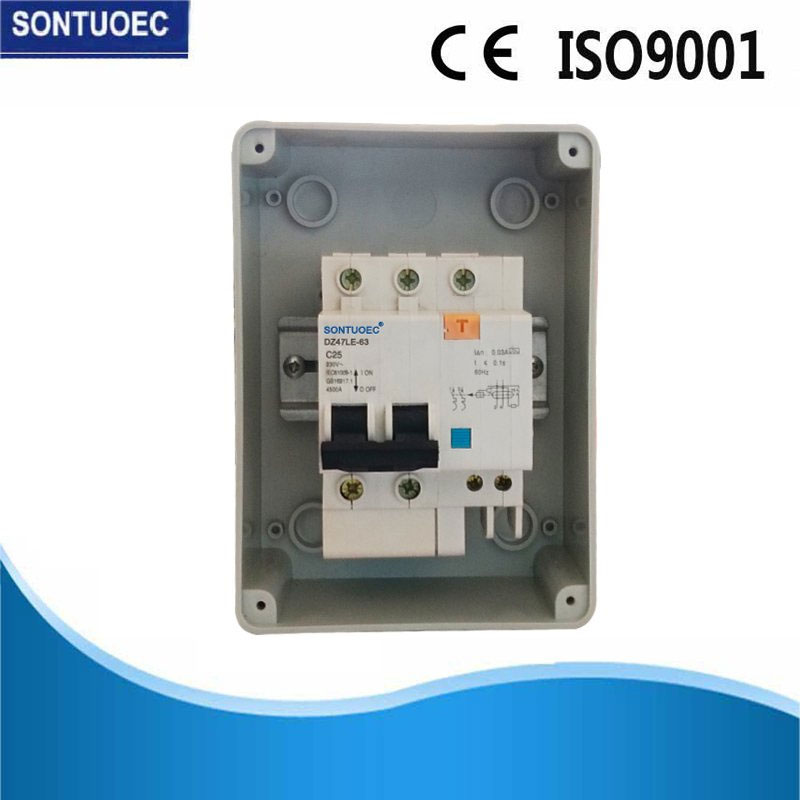

مدار شکن با اندازه ظاهر یکپارچه سری Dz47le-63 RCBO

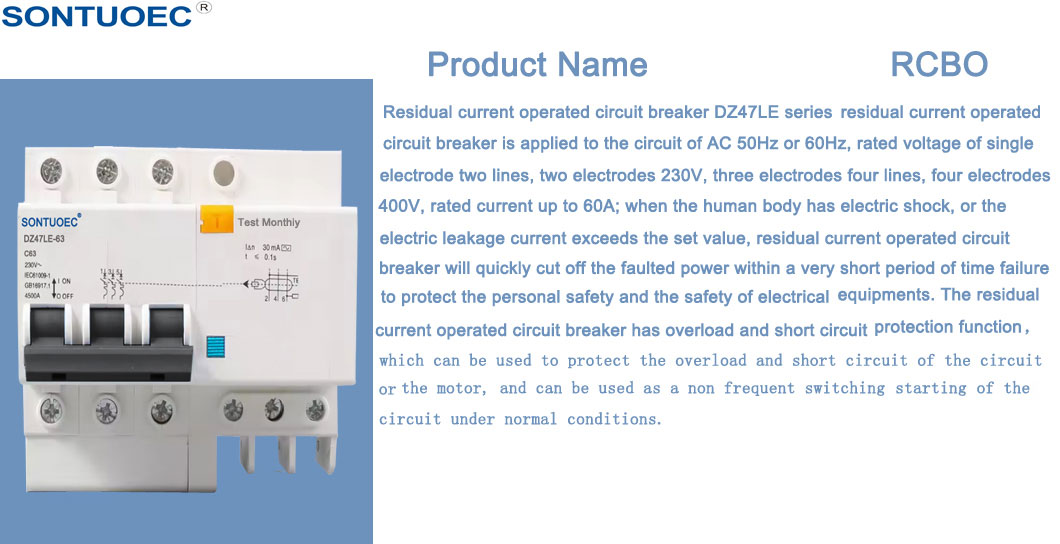

1.RCBO عمدتاً در سیستم توزیع ترمینال ولتاژ پایین AC 50Hz (60Hz)، ولتاژ نامی 230/400V، جریان نامی 6A تا 63A استفاده می‌شود. RCBO با تابع MCB+RCD برابر است. برای محافظت در برابر شوک الکتریکی و حفاظت از تماس غیرمستقیم انسان، حفاظت از تجهیزات الکتریکی هنگامی که بدن انسان در تماس با برق یا جریان نشتی شبکه الکتریکی از مقدار تعیین شده بیشتر است، و محافظت در برابر بار و اتصال کوتاه استفاده می‌شود. همچنین می‌تواند یک اپراتور غیر فرکانس در مدار باشد که به طور گسترده در منطقه مسکونی و تجاری استفاده می‌شود. با استاندارد IEC61009-1 مطابقت دارد. 2.MCB در AC50/60Hz، ولتاژ نامی 230V3، 4 قطب 400V، جریان نامی تا 63A برای محافظت در برابر اضافه بار و اتصال کوتاه و همچنین برای سوئیچینگ بدون فرکانس در حالت عادی استفاده می شود. این محصول به طور گسترده برای صنعت، تجاری و خانگی استفاده می شود. این محصول مطابق با استاندارد IEC6089 است. 3.RCCB مطابق با استانداردهای IEC61008 است. می تواند در صورت خطر شوک یا نشتی زمین از خط لوله فوراً مدار خطا را قطع کند. بنابراین برای جلوگیری از خطر شوک و آتش سوزی ناشی از نشت زمین مناسب است. می توان از آن در مدارهای تا 240 ولت تک فاز، 3 فاز 40 ولت، 4 ولت، 4 ولت، 4 ولت، 40 ولت، سه فاز و 40 ولت استفاده کرد.

مدل:DZ47LE-63

ارسال استعلام

توضیحات محصول

مشخصات:

RCBO

	استاندارد	واحد	IEC/EN 61009-1
برقی	حالت		نوع الکترونیکی
ویژگی ها	نوع (شکل موجی نشت زمین حس شده)		A، AC
	مشخصه انتشار حرارتی مغناطیسی		B,C,D
	جریان نامی ln	A	6,10,16,20,25,32,40,63
	لهستانی ها	P	1P+N، 3P+N
	ولتاژ نامی Ue	V	AC 230, 400
	حساسیت رتبه بندی شده I△n	A	0.01، 0.03، 0.1، 0.3، 0.5
	ظرفیت ساخت و شکست باقیمانده l△m	A	500
	ظرفیت اتصال کوتاه نامی Icn	A	6000
	زمان استراحت در زیر I△n	S	≤0.1
	فرکانس نامی	هرتز	50/60
	نامی پالس در برابر ولتاژ (1.2/50) Uimp	V	4000
	ولتاژ آزمایش دی الکتریک در فرکانس ind به مدت 1 دقیقه	کیلوولت	2
	رابط کاربری ولتاژ عایق	V	250
	درجه آلودگی		2
ویژگی های مکانیکی	عمر الکتریکی		4000
	عمر مکانیکی		10000
	نشانگر جریان خطا		بله
	درجه حفاظت		IP20
	دمای محیط	ºC	-5 ~ + 40 (برنامه ویژه لطفا مراجعه کنید
	(با میانگین روزانه≤35ºC)	ºC	تصحیح جبران دما)
	دمای ذخیره سازی	ºC	-25 ~ 70
نصب و راه اندازی	نوع اتصال ترمینال		باسبار کابلی/پین نوع/شیشه نوع U
	اندازه ترمینال بالا/پایین برای کابل	میلی متر2	25
	اندازه ترمینال بالا/پایین برای کابل	AWG	5 ژانویه 18
	اندازه ترمینال بالا/پایین برای باسبار	میلی متر2	25
	اندازه ترمینال بالا/پایین برای باسبار	AWG	3 ژانویه 18
	نصب		روی ریل DIN EN 60715 (35 میلی متر) با استفاده از دستگاه گیره سریع
	اتصال		از بالا

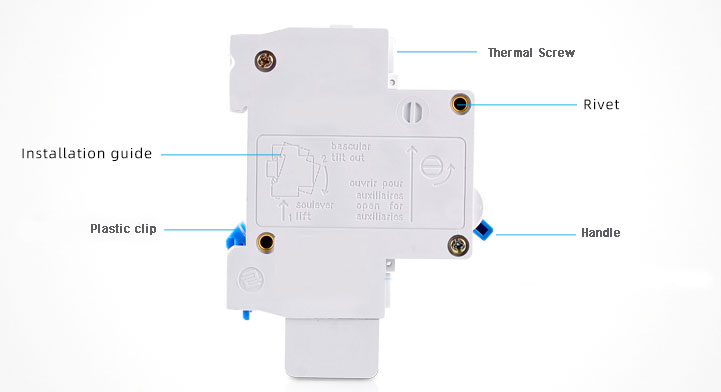

Roduct Over View:

1. حفاظت در برابر جریان خطا/نشتی زمین و عملکرد ایزوله ارائه دهید

2. جریان اتصال کوتاه بالا تحمل ظرفیت3. قابل استفاده برای اتصال باسبار نوع ترمینال و پین/چنگال

5. هنگامی که جریان خطا/نشتی زمین رخ می دهد و از حساسیت نامی فراتر می رود، مدار را به طور خودکار قطع کنید.

6. مستقل از منبع تغذیه و ولتاژ خط، و عاری از تداخل خارجی، نوسان ولتاژ.

MCB

مدل	MCB
استاندارد	IEC60898-1
قطب	1P،2P،3P،4P
منحنی پرتاب	B,C,D
ظرفیت نامی اتصال کوتاه (ICN)	3KA,4.5KA,6KA,10KA
جریان رتبه‌بندی شده (در)	1,2,4,6,10,16,20,25,32,40,50,63A
ولتاژ نامی (Un)	AC230(240)/400(415)V
رهاسازی مغناطیسی	منحنی B: بین 3 تا 5 اینچ
	منحنی B: بین 3 تا 5 اینچ
	C منحنی: بین 5 و 10 اینچ
	C منحنی: بین 5 و 10 اینچ
	D منحنی: بین 10 تا 14 اینچ
	D منحنی: بین 10 تا 14 اینچ
استقامت الکترومکانیکی	بیش از 6000 سیکل

RCCB


	استاندارد	واحد	IEC/EN 61008-1
برقی	نوع (شکل موجی نشت زمین حس شده)		AC، A
ویژگی	جریان دارای رتبه در	A	16,25,32,40,63
	لهستانی ها	P	2،4
	ولتاژ نامی Ue	V	230/400
	حساسیت رتبه بندی شده I n	A	0.01،0.03،0.1،0.3
	رابط کاربری ولتاژ عایق	V	500
	رتبه بندی ساخت باقی مانده و	A	630
	ظرفیت شکست I m
	جریان اتصال کوتاه I ج	A	4500/6000
	فیوز SCPD	A	6000
	زمان استراحت در زیر I n	s	<0.1
	فرکانس نامی	هرتز	50/60
	درجه آلودگی		2
مکانیک I	عمر الکتریکی	t	4000
ویژگی ها	MechanicaIife	t	20000
	نشانگر جریان خطا		بله
	درجه حفاظت		IP20
	دمای محیط	C	از 25- تا 40 درجه سانتیگراد
	(با میانگین روزانه 35)
	دمای ذخیره سازی	C	از 25- تا 70 درجه سانتیگراد
