قطع کننده مدار مورد با قالب الکتریکی نوعی تجهیزات الکتریکی با عملکردهای محافظت مانند اضافه بار ، مدار کوتاه و زیر ولتاژ است. اصل کار آن این است که در شرایط عملیاتی عادی ، قطع کننده مدار در حالت بسته قرار دارد ، هنگامی که اضافه بار مدار ، مدار کوتاه یا زیر ولتاژ و سایر گسل ها ، قطع کننده مدار به طور خودکار مدار را جدا می کند ، تا از مدار و ایمنی تجهیزات محافظت کند.
مدل | STM1-125 | STM1-250 | STM1-400 | STM1-630 | STM1-800 | STM1-1250 | |||||||||||||
کوررت کورتروس | 125 | 250 | 400 | 630 | 800 | 1250 | |||||||||||||
دارای امتیاز Curert Hn (A) | 16،20،25،32،40.50 | 100،125،140،160 ، | 250،315،350،400 | 400،500،630 | 630،700،800 | 80،010،001،250 | |||||||||||||
63،80،100،125 | 180،200،225.25 | ||||||||||||||||||
دارای رتبه بندی رأی عملیاتی UE (V) DC | 500،550،7 | 501،000 | |||||||||||||||||
رتبه بندی ISUTION VOTAGE UKV) | 1000 | 1000 | 1500 | 1500 | 1500 | 1500 | |||||||||||||
UIP (KV) | |||||||||||||||||||
آزمون رأی یک miute (v) | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | |||||||||||||
ظرفیت شکستن (KA) | L | M | H | L | M | H | L | M | H | L | M | H | L | M | H | L | M | H | |
به (1cs = 75 ٪) | 250 ولت | 25 | 35 | 50 | 35 | 50 | 65 | 35 | 50 | 65 | 35 | 50 | 65 | 50 | 65 | 80 | 50 | 65 | 80 |
500 ولت | 25 | 25 | 50 | 35 | 35 | 65 | 35 | 35 | 65 | 35 | 35 | 65 | 50 | 50 | 80 | 50 | 50 | 80 | |
750 ولت | 25 | 15 | 50 | 35 | 25 | 65 | 35 | 25 | 65 | 35 | 25 | 65 | 50 | 35 | 80 | 50 | 35 | 80 | |
1000 ولت | 25 | 10 | 50 | 35 | 15 | 65 | 35 | 15 | 65 | 35 | 15 | 65 | 50 | 20 | 80 | 50 | 20 | 80 | |
mecharical او | بار | 7000 | 7000 | 4000 | 4000 | 2500 | 2000 | ||||||||||||
زندگی برقی | بار | 2000 | 2000 | 1000 | 1000 | 800 | 600 | ||||||||||||
زمان شکستن (MS) | 20 | 20 | 20 | 20 | 20 | 20 | |||||||||||||
محل نصب | هر مکانی | ||||||||||||||||||
ظرفیت تقویت کننده | بله | ||||||||||||||||||
استاندارد | IEC 60947-2 ، IEC60947-1 ، GB 14048 ، GB 14048-2 | ||||||||||||||||||
دما (ج) | 25 ℃ -50 | ||||||||||||||||||
حفاظت | B20 | ||||||||||||||||||
لوازم جانبی | از/SD/MX | ||||||||||||||||||
فاصله قوس (میلی متر) | 250 |

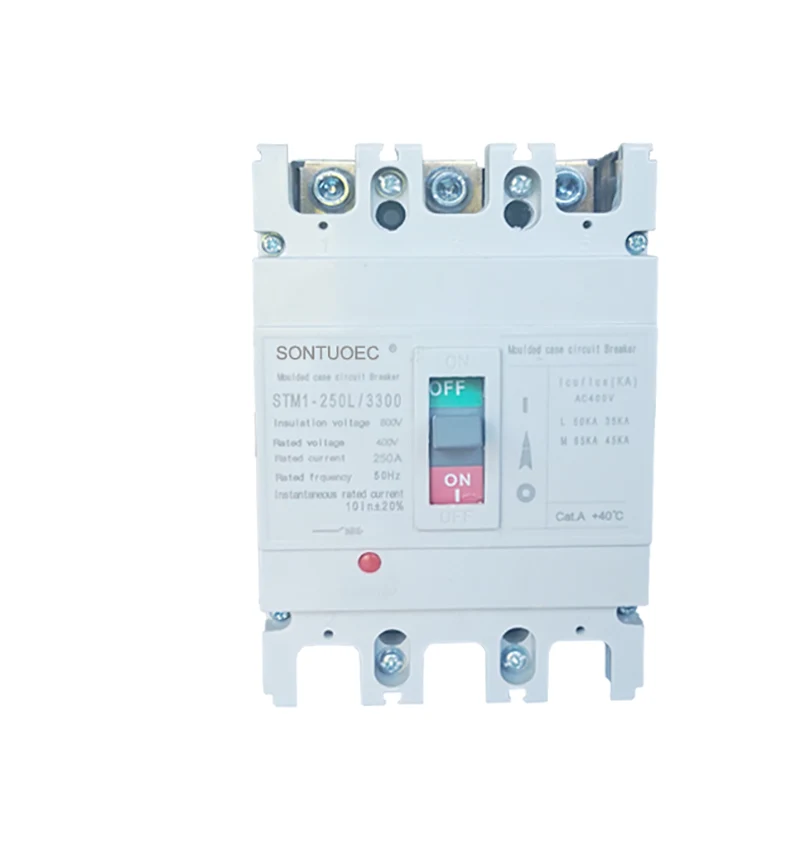

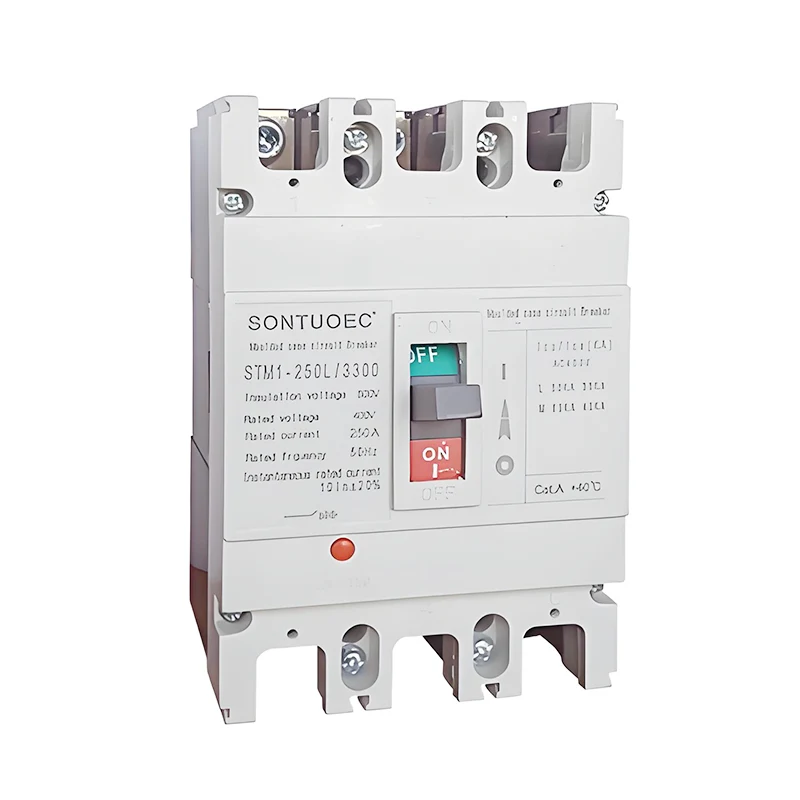

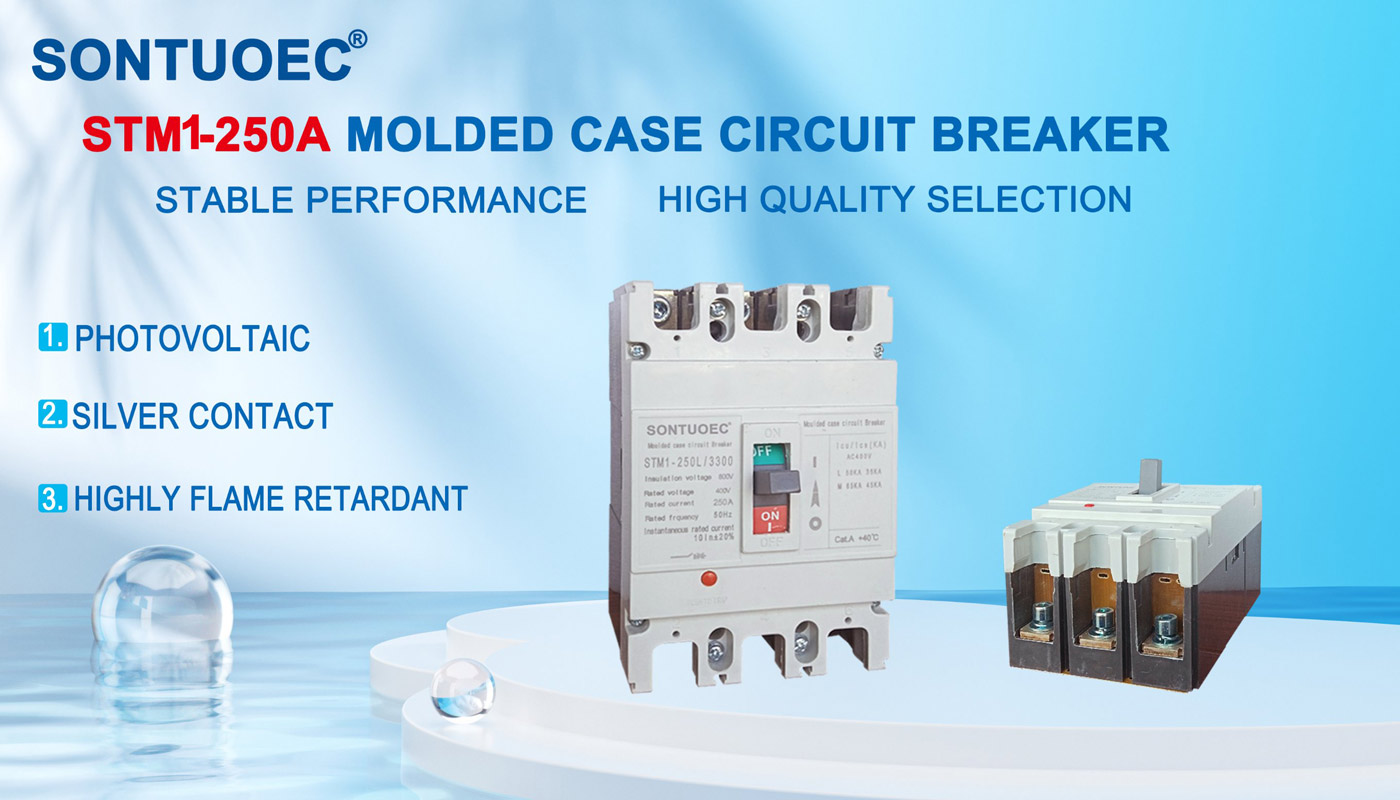

مدل نه | STM1-250L/3300 |
متوسط قوس | هوا |
استاندارد: | IEC 60947-2 |
ساختار | MCCB |
نوع | مدار مولده شکن |
مجوز | در نظر گرفتن |
مصوبات | CE ، ISO9001 |
زمان تحویل | در داخل 20 روز |
مشخصات | 63A-630a |
منشاء | ونژو ژجیانگ |
ظرفیت تولید | 2000 قطعه در هفته |
سرعت | نوع عادی قطع کننده مدار |
نصب | ثابت |
تعداد قطب ها | 3p 4p |
عمل | متعارف
قطع کننده مدار ، محافظت از خرابی مدار شکن ، حفاظت بیش از حد |
قیمت | کارخانه قیمت |
زمان گارانتی | 12 ماه |
بسته حمل و نقل | درونی جعبه/کارتن |
علامت تجاری | esoueec ، wzscec ، esutune ، imdec |
کد HS | 8536200000 |
ساختار: قطع کننده مدار مورد قالب برقی معمولاً شامل سیستم تماس ، سیستم خاموش کردن قوس ، مکانیسم عملیاتی ، مهاجم و پوسته و سایر قسمت ها است.
از ظرفیت شکستن بالایی و ثبات حرارتی پویا خوب برخوردار است.
این پوسته از مواد عایق مقاوم در برابر قوس و دارای عملکرد ایمنی بالا ساخته شده است.
مکانیسم عملیاتی انعطاف پذیر و قابل اعتماد است ، که برای کاربران راحت است که به صورت دستی یا برقی کار کنند.
قطع کننده دارای انواع مختلفی از کارکردهای محافظت است و می تواند اقدامات مربوطه را با توجه به گسلهای مختلف مدار انجام دهد.
عملکرد: قطع کننده مدار موردی قالب برقی دارای عملکردهای مختلف محافظت از جمله محافظت بیش از حد ، محافظت از مدار کوتاه ، تحت حفاظت ولتاژ و محافظت از نشت است. در میان آنها ، محافظت بیش از حد به این معنی است که وقتی مدار بیش از حد بارگیری شود ، قطع کننده مدار می تواند به طور خودکار مدار را جدا کند تا از آسیب دیدن تجهیزات به دلیل گرمای بیش از حد جلوگیری شود. محافظت از اتصال کوتاه به این معنی است که وقتی یک اتصال کوتاه در مدار رخ می دهد ، قطع کننده مدار می تواند به سرعت جریان گسل را قطع کند تا از آتش سوزی و سایر حوادث ایمنی جلوگیری کند. حفاظت از ولتاژ به این معنی است که وقتی ولتاژ منبع تغذیه از مقدار امتیاز پایین تر باشد ، قطع کننده مدار می تواند به طور خودکار مدار را جدا کند تا از آسیب دیدن تجهیزات محافظت کند. و محافظت از نشت به این معنی است که وقتی یک نشت در مدار رخ می دهد ، قطع کننده مدار می تواند به موقع منبع تغذیه را برای محافظت از ایمنی شخصی قطع کند. حفاظت از نشت به این معنی است که قطع کننده مدار می تواند منبع تغذیه را به موقع در هنگام نشتی در مدار برای محافظت از ایمنی شخصی قطع کند.
موارد استفاده: قطع کننده های مدار مورد با قالب برقی به طور گسترده ای در سیستم های الکتریکی در زمینه های مسکونی ، تجاری ، صنعتی و حمل و نقل استفاده می شوند. در زمینه مسکونی از آن برای محافظت از ایمنی مدارهای خانگی و تجهیزات برقی استفاده می شود. در زمینه تجاری از آن برای محافظت از سیستم های برقی ساختمانهای بزرگ و محل های تجاری استفاده می شود. در زمینه صنعتی از آن برای کنترل و محافظت از عملکرد ایمن تجهیزات و ماشین آلات کارخانه استفاده می شود. در زمینه حمل و نقل از آن برای محافظت از عملکرد پایدار چراغ راهنمایی ، سیگنال های راه آهن و سایر تجهیزات استفاده می شود.
