قطع کننده مدار الکتریکی یک دستگاه سوئیچینگ است که قادر به حمل و شکستن جریان در شرایط مدار طبیعی یا غیر طبیعی است. عملکرد اصلی آن محافظت از مدار در برابر آسیب های ناشی از اضافه بار ، مدارهای کوتاه و سایر شرایط غیر طبیعی برای اطمینان از عملکرد ایمن و پایدار سیستم قدرت است. هنگامی که اضافه بار ، مدار کوتاه و سایر گسل ها در مدار رخ می دهد ، قطع کننده مدار الکتریکی می تواند به سرعت جریان را قطع کند ، از گسترش گسل جلوگیری کند و از تجهیزات و ایمنی شخصی محافظت کند.

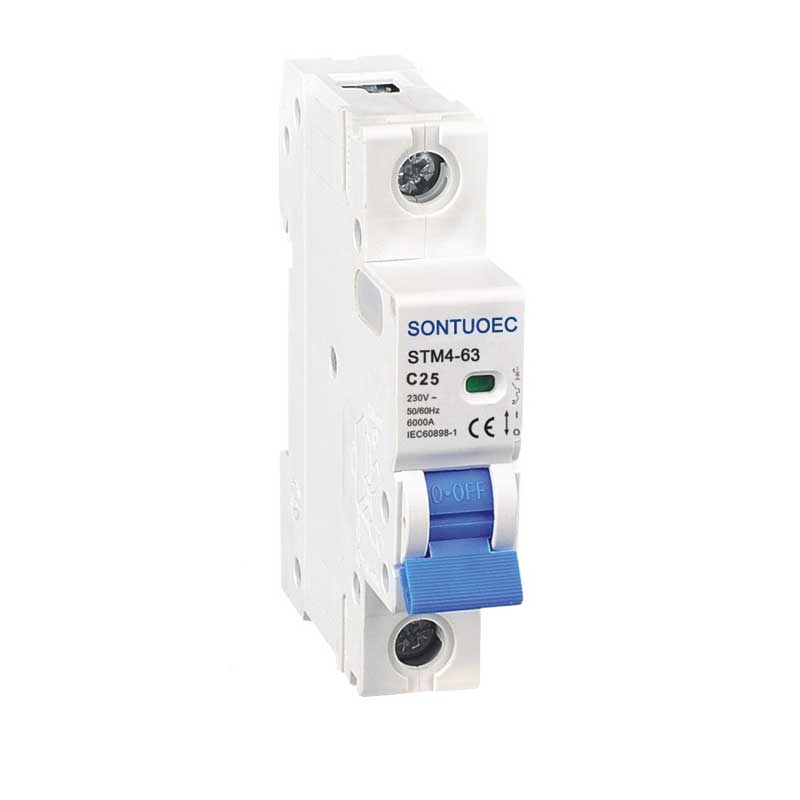

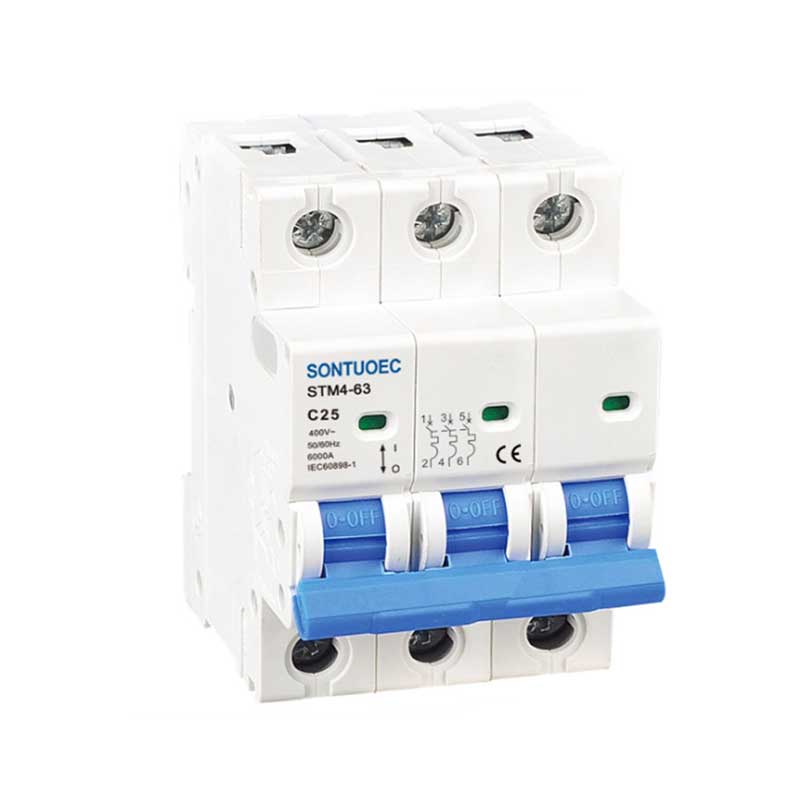

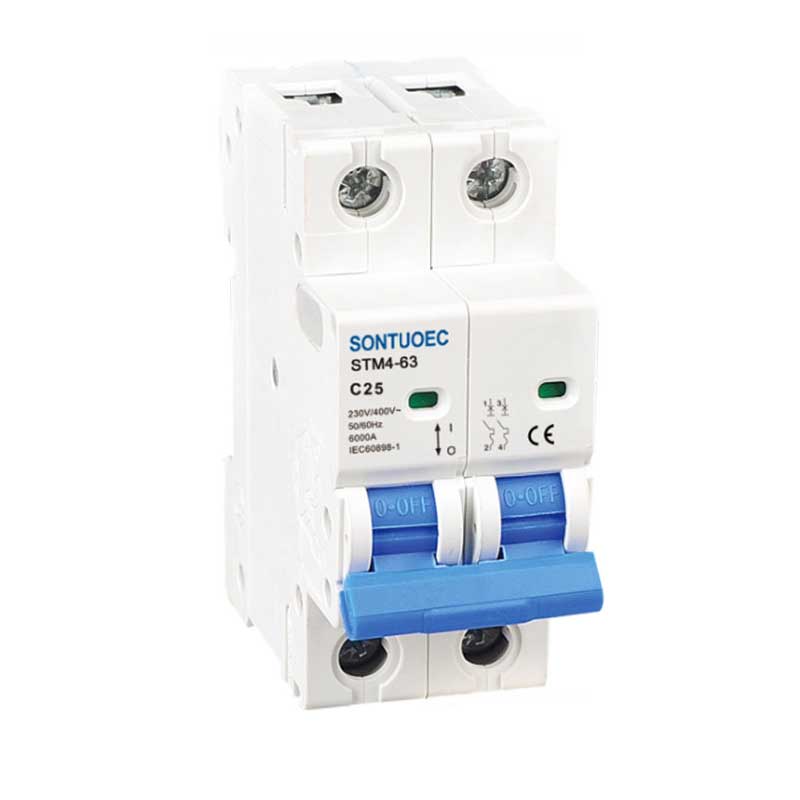

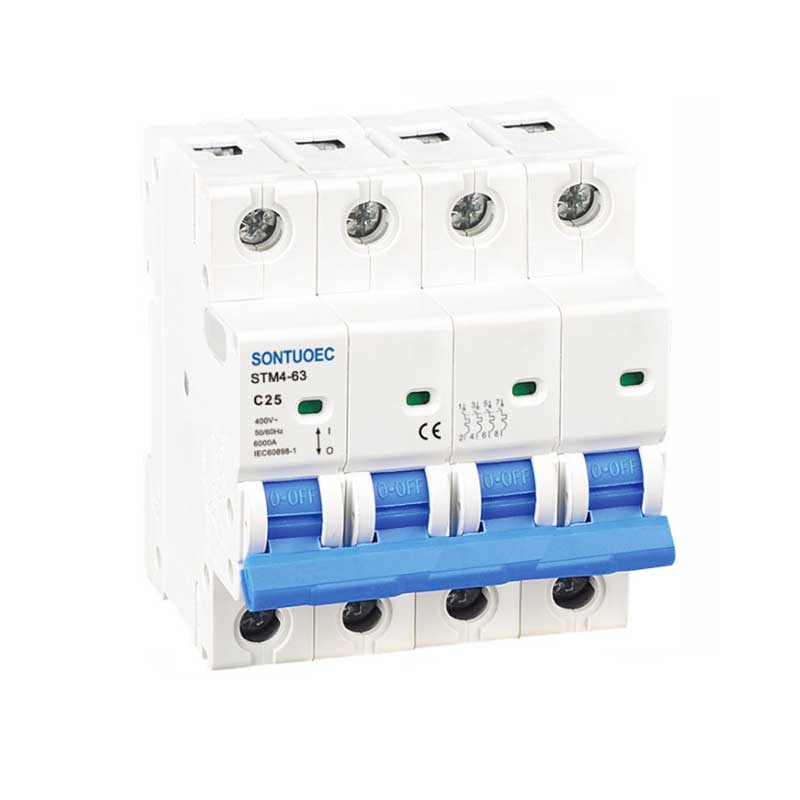

مدل |
STM4-63 |
استاندارد | IEC60898-1 |
قطب |
1p ، 2p ، 3p ، 4p |
ظرفیت شکستن مدار کوتاه |
3ka ، 4.5ka ، 6ka |
دارای امتیاز فعلی (در) |
1،2،4،610،16،20،25،32،40،50،63a |
دارای امتیاز ولتاژ (UN) |
AC230 (240)/400 (415) V |
دارای امتیاز بسامد |
50/60 هرتز |
منحنی مبهم |
B ، C ، D |
مغناطیسی منتشر کردن |
شرح منحنی: بین 3 و 5 در |
منحنی C: بین 5 تا 10in |
|
منحنی D: بین 10 و 14 اینچ |
|
الکترو مکانیکی استقامت |
بیش از 6000 چرخه |
اصل کار قطع کننده های مدار الکتریکی بر اساس اصول القاء الکترومغناطیسی و انتقال مکانیکی است. هنگامی که جریان موجود در مدار از مقدار رتبه بندی شده فراتر رود ، عنصر حرارتی در داخل قطع کننده مدار گرم می شود و تغییر شکل دوتایی را ایجاد می کند ، یا الکترومغناطیس مکش کافی را برای ایجاد مکانیسم قطع ارتباط ایجاد می کند ، بنابراین مدار را قطع می کند. علاوه بر این ، قطع کننده مدار همچنین دارای یک دستگاه خاموش کننده قوس است که می تواند به طور موثری قوس تولید شده را هنگام شکستن جریان خاموش کند و از آسیب رساندن به تجهیزات و پرسنل جلوگیری کند.
قطع کننده مدار الکتریکی به طور کلی از سیستم تماس ، سیستم خاموش کردن قوس ، مکانیسم عملیاتی ، مهاجم ، پوسته و غیره تشکیل شده است. از سیستم تماس برای اتصال و قطع اتصال مدار استفاده می شود. سیستم خاموش کردن قوس برای خاموش کردن قوس تولید شده هنگام شکستن جریان استفاده می شود. از مکانیسم عملیاتی برای تحقق عملکرد دستی یا خودکار قطع کننده مدار استفاده می شود. Tripper بخشی است که با توجه به وضعیت گسل در مدار ، عملکرد قطع کننده مدار را برانگیخته است. از این پوسته برای محافظت از ساختار داخلی قطع کننده مدار و جلوگیری از تداخل خارجی استفاده می شود.
