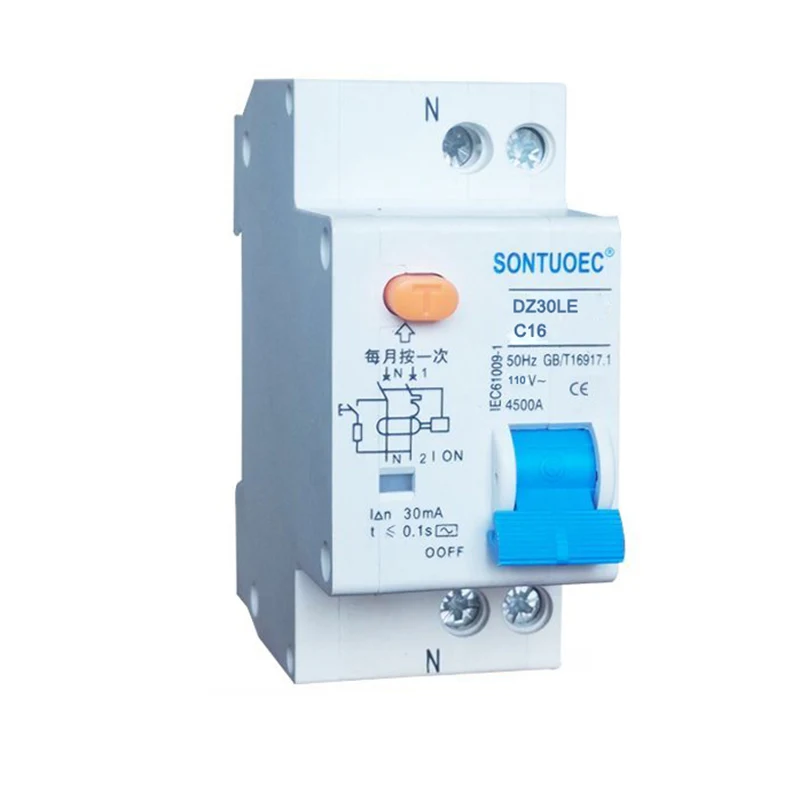

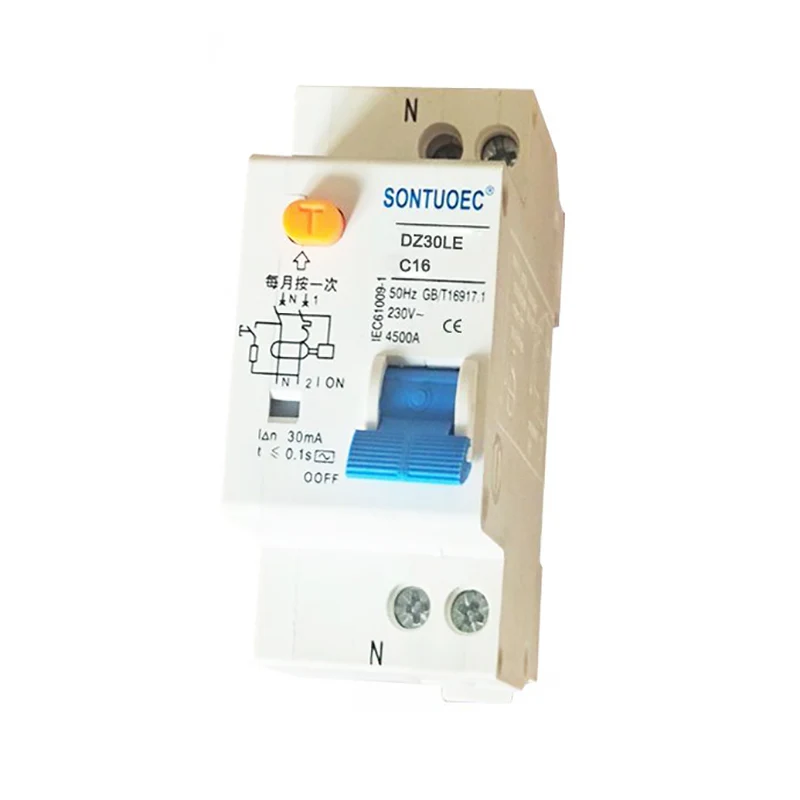

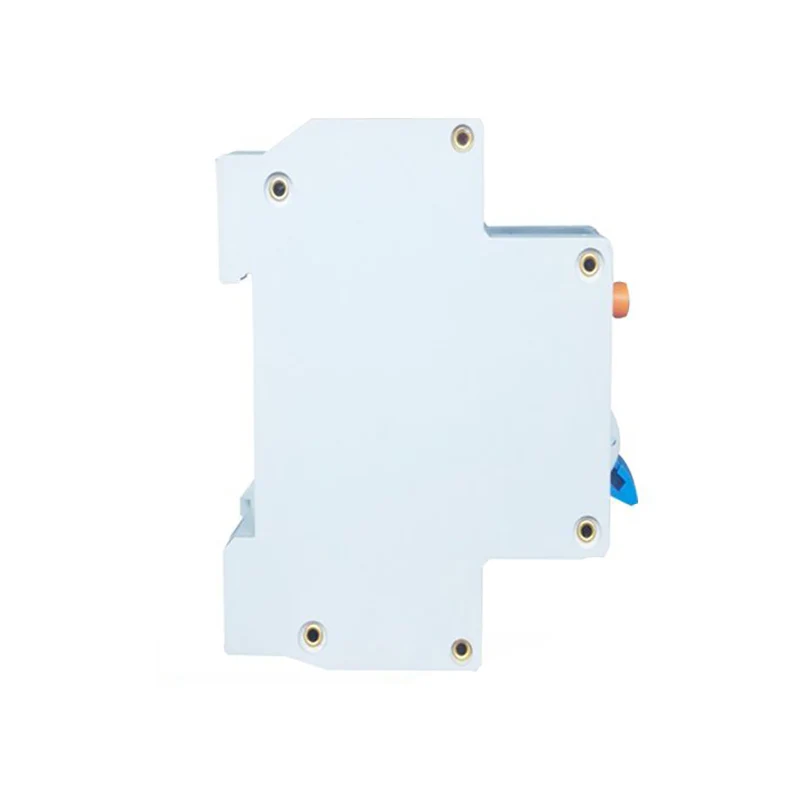

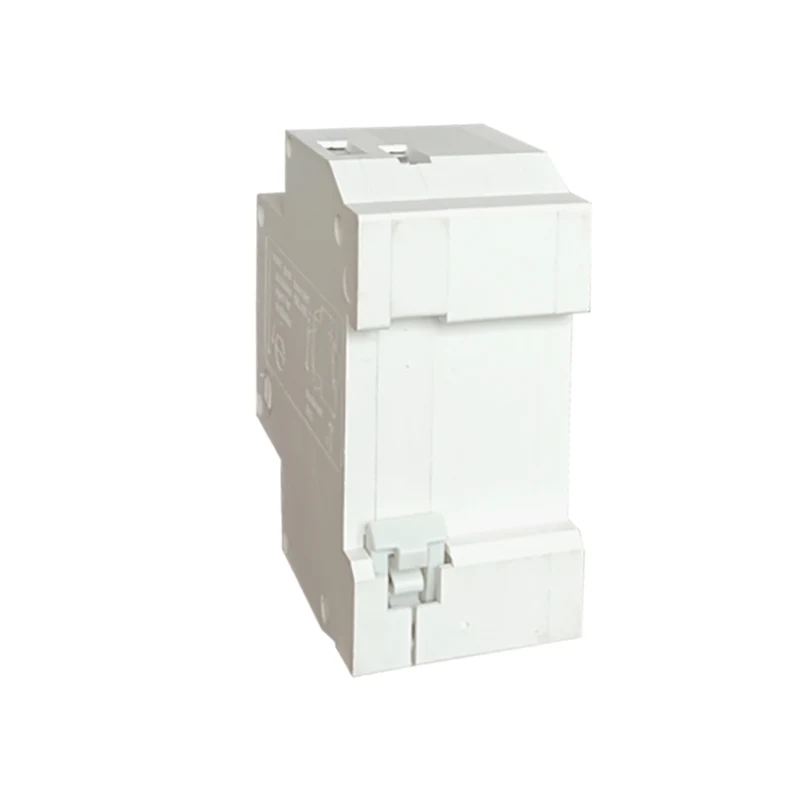

نوع الکترونیکی RCBO می تواند جریان را در مدار اصلی وصل و بشکند و در صورت بروز جریان باقیمانده (جریان نشت) در مدار اصلی ، به طور خودکار مدار را قطع کند تا از شوک الکتریکی شخصی یا تصادفات آتش سوزی الکتریکی جلوگیری شود. در عین حال ، RCBO همچنین دارای یک عملکرد حفاظت بیش از حد است که می تواند در صورت بروز اضافه بار یا مدار کوتاه در مدار ، مدار را قطع کند تا از ایمنی مدار و تجهیزات محافظت کند.
مدل |
نوع الکترونیکی |
|
نام محصول |
DZ30LE |
|
استاندارد |
IEC61009-1 |
|
قطب |
1p+n |
|
جریان دارای رتبه (A) |
6a ، 10a ، 16a ، 20a ، 25a ، 32a ؛ 40a |
|
دارای جریان مدار کوتاه باقیمانده شرطی |
3KA ؛ 4.5ka: 6ka |
|
استقامت الکتریکی |
بیش از 4000 چرخه |
|
جریان عملیاتی باقیمانده |
10mA ، 30mA ، 100mA ، 300ma ، 500ma |
هنگام انتخاب نوع ، باید مطابق پارامترهایی مانند ولتاژ دارای امتیاز ، جریان دارای امتیاز ، ظرفیت شکستن مدار کوتاه و جریان عملکرد نشت مدار انتخاب شود. در عین حال ، تعداد قطب های RCBO و تعداد حلقه های فعلی نیز باید در نظر گرفته شود که الزامات حفاظت از مدار را برآورده کند.
هنگام نصب ، اصول زیر باید دنبال شود:
RCBO باید در یک مکان خشک و تهویه شده و بدون گاز خورنده و خطر انفجار نصب شود.
سیم کشی RCBO باید صحیح و قابل اعتماد باشد ، بدون تماس سست یا ضعیف.
مکانیسم عملیاتی RCBO باید انعطاف پذیر و قابل اعتماد باشد ، آسان برای کار و نگهداری باشد.
RCBO باید به طور مرتب مورد بازرسی و آزمایش قرار گیرد تا از عملکرد قابل اعتماد آن اطمینان حاصل شود.
در حین استفاده از RCBO ، برای اطمینان از عملکرد مناسب باید به صورت دوره ای انجام شود. تعمیر و نگهداری و تعمیرات اساسی شامل موارد زیر است:
بررسی کنید که آیا ظاهر و سیم کشی RCBO دست نخورده است ، بدون آسیب یا شل بودن.
بررسی کنید که آیا مکانیسم عملیاتی RCBO انعطاف پذیر و قابل اعتماد است ، و آیا پدیده ای از مزاحمت یا نقص وجود دارد یا خیر.
بررسی کنید که آیا عملکرد حفاظت از جریان باقی مانده و عملکرد محافظت بیش از حد از RCBO طبیعی است.
RCBO را تمیز و گرد و غبار کنید تا آن را خشک و تمیز نگه دارید.
این نوع RCBO (MCB+RCCB) به عنوان ترکیبی از قطع کننده مدار و دستگاه جریان باقیمانده ، که انسان را از گسل الکتریکی به دلیل جریان بیش از حد ، مدار کوتاه ، جریان گسل زمین محافظت می کند. این حداکثر تا حداکثر جریان اتصال کوتاه 32A یا 40A را محافظت می کند. و مطابق با استاندارد IEC/EN 61009.1.
1. محافظت در برابر جریان گسل/نشت زمین و عملکرد انزوا
2. ظرفیت جریان کوتاه را تحمل کنید
اتصال Busbar نوع ترمینال و پین/چنگال
4. مجهز به پایانه های اتصال محافظت شده با انگشت
5. هنگامی که جریان گسل/نشت زمین رخ می دهد و بیش از حساسیت دارای امتیاز است ، مدار را قطع کنید
6. مستقل از منبع تغذیه و ولتاژ خط و عاری از تداخل خارجی ، نوسان ولتاژ.
