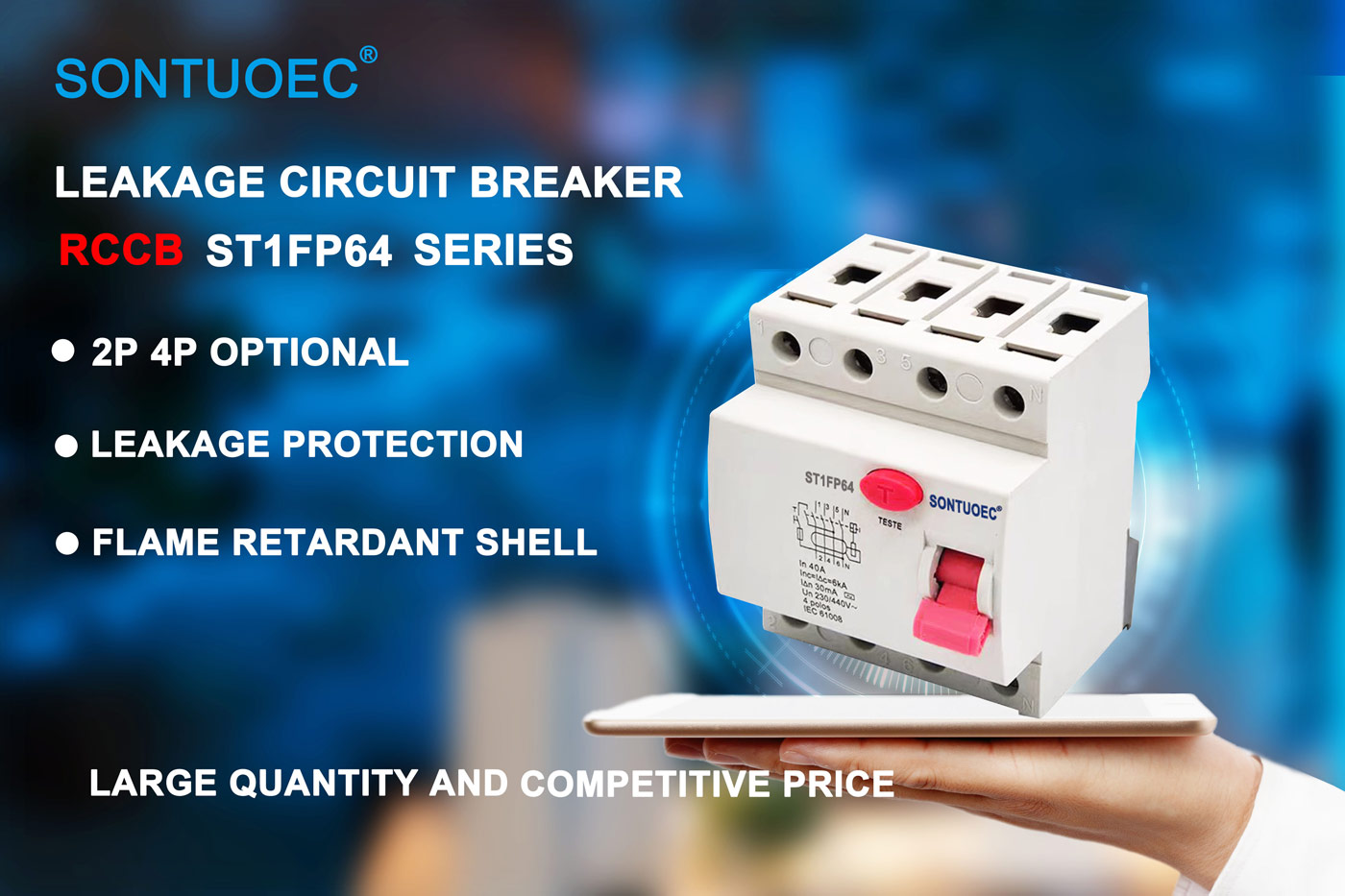

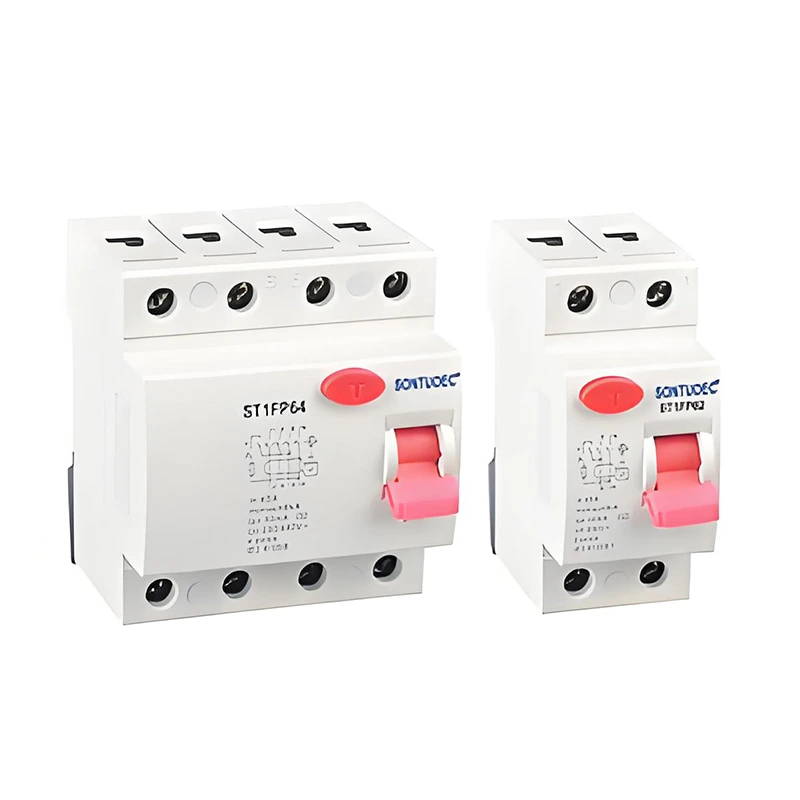

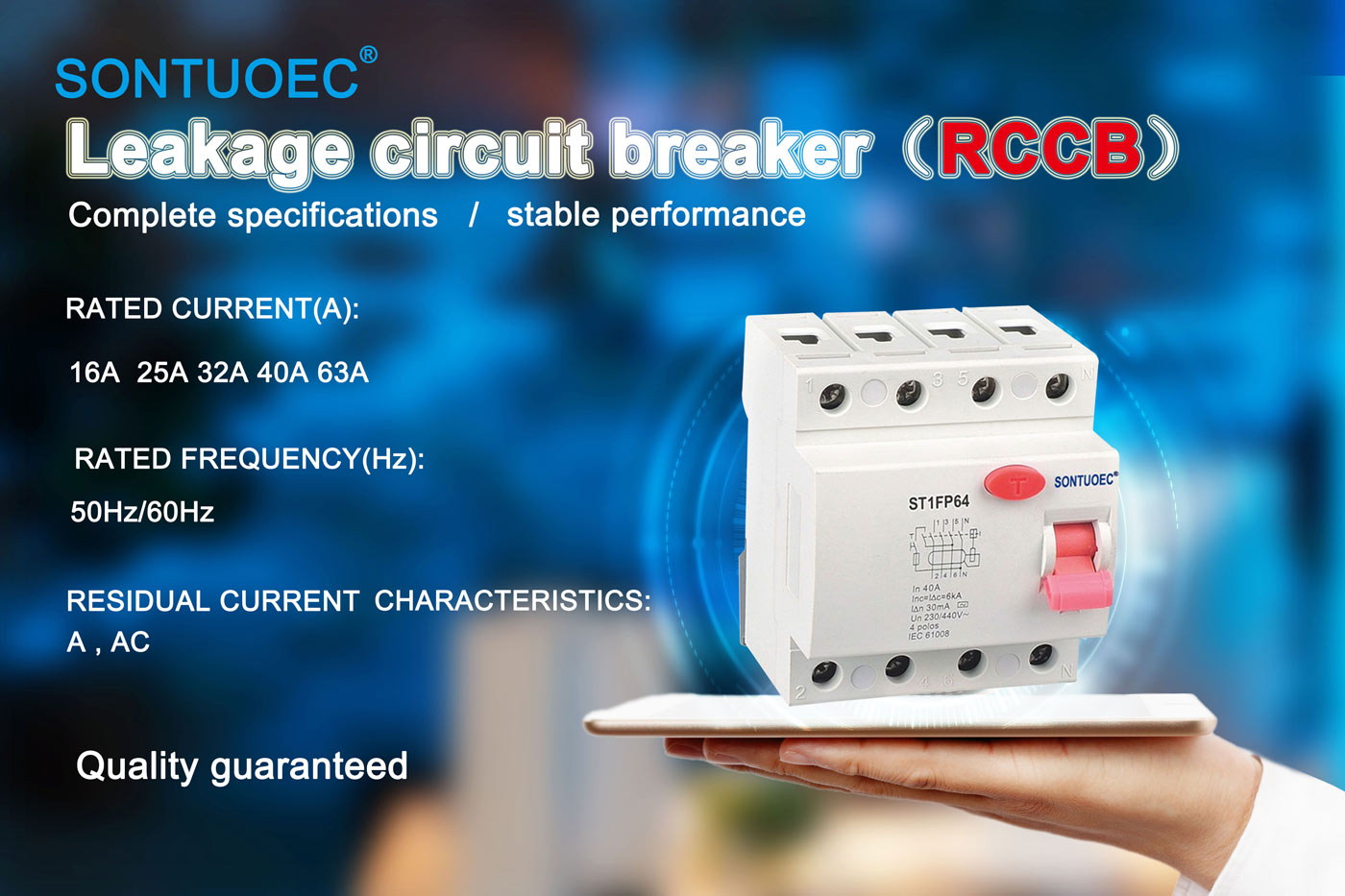

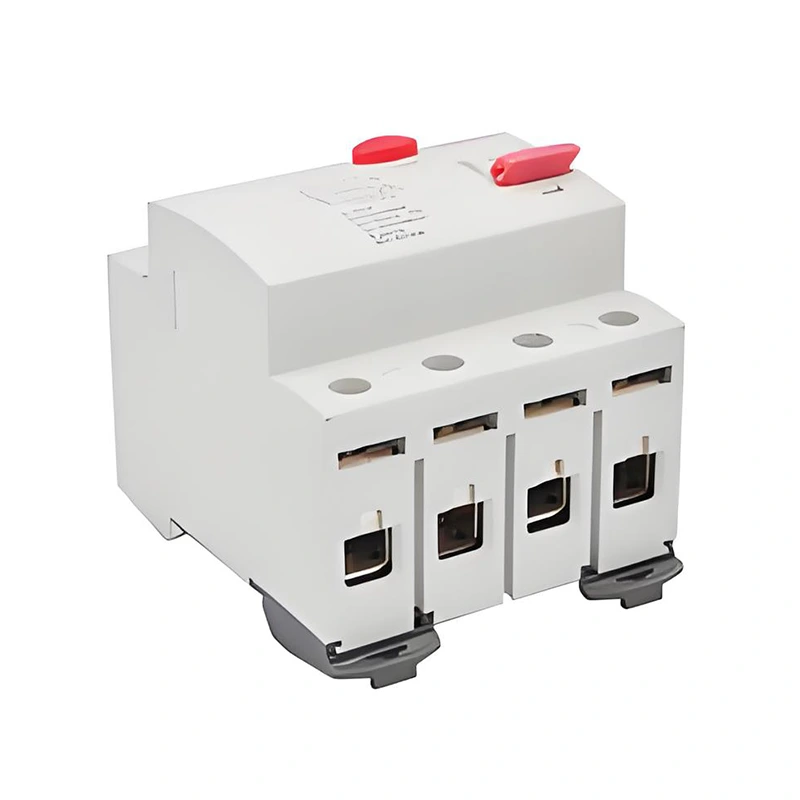

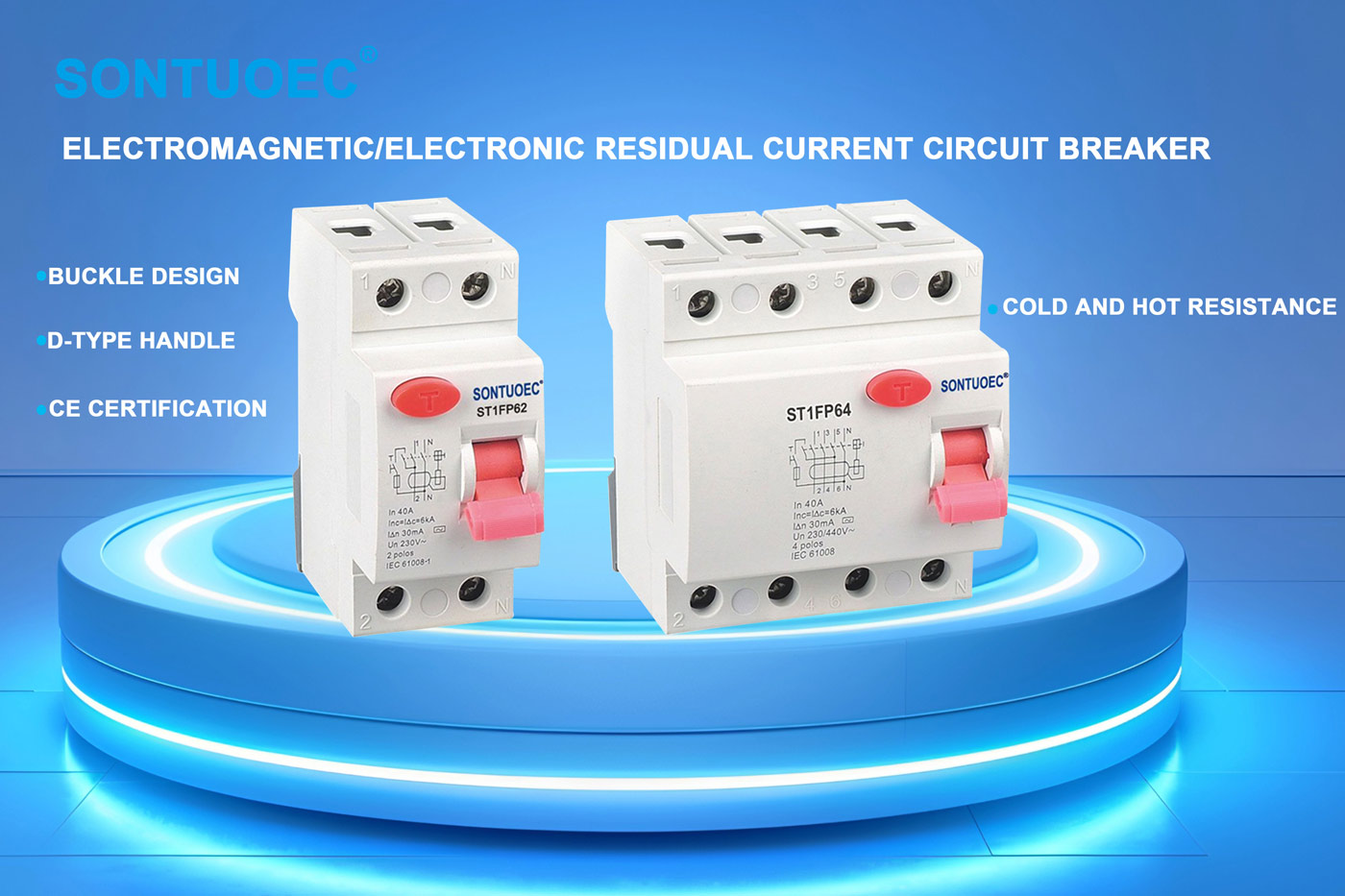

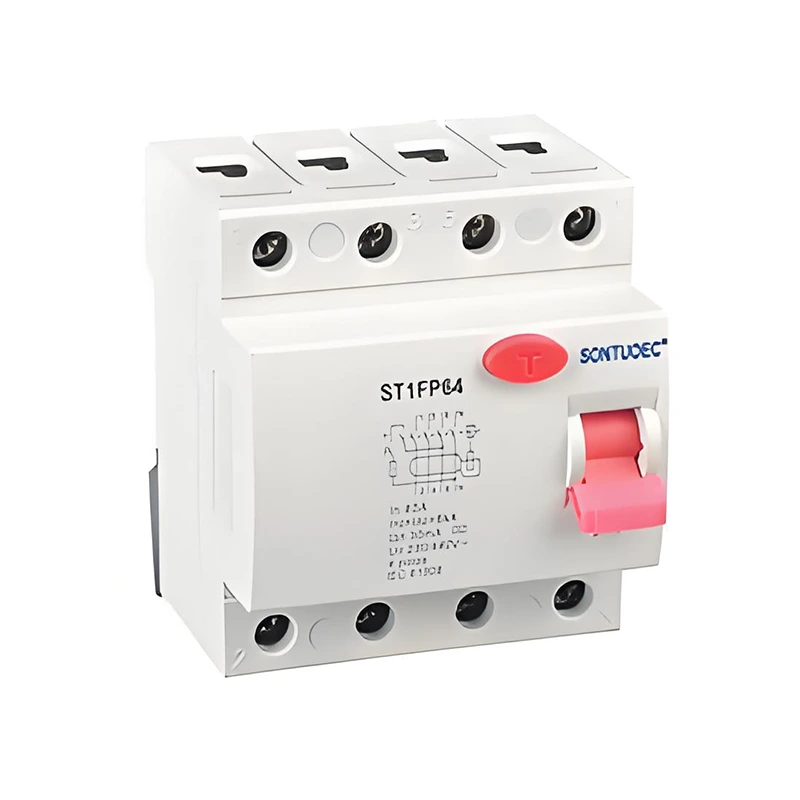

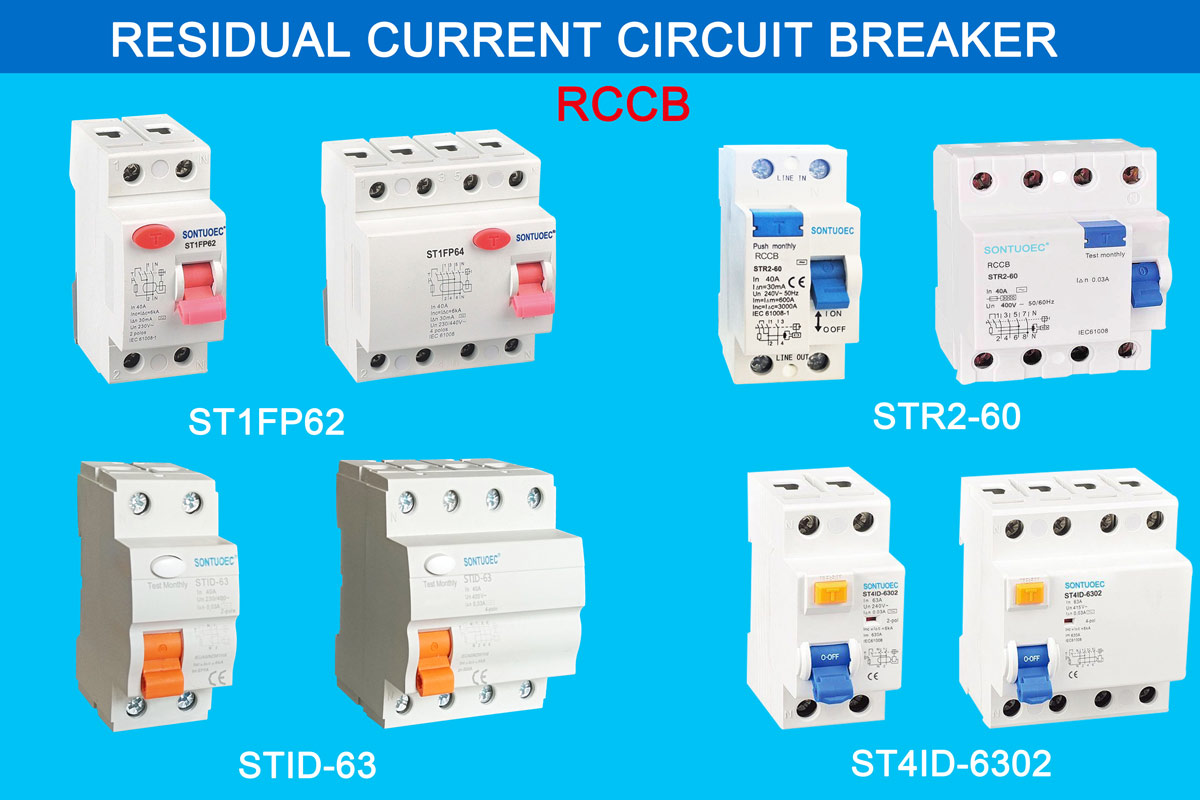

هنگامی که جریان باقیمانده در مدار از مقدار از پیش تعیین شده فراتر رود ، نوع الکترونیکی RCCB برای قطع مدار به سرعت عمل می کند ، بنابراین از تصادفات شوک الکتریکی و آتش سوزی های الکتریکی جلوگیری می کند. RCCB های الکترونیکی از اجزای الکترونیکی و ریزپردازنده ها و سایر فناوری ها برای ارائه حساسیت و دقت بیشتری استفاده می کنند.
ساندارد |
IEC/EN61008.1 |
||
برق |
نوع (شکل موج نشت زمین حس) |
|
نوع الکترو مغناطیسی ، نوع الکترونیکی |
ویژگی |
جریان فعلی در |
A |
و ، |
|
قطب |
P |
2،4 |
|
ولتاژ دارای رتبه ما |
V |
AC 240/415V ؛ AC 230/400V |
|
جریان فعلی |
|
16،25،32،40،63a |
|
حساسیت دارای رتبه من △ n |
A |
0.01،0.03،0.1،0.3،0.5 |
|
UI ولتاژ عایق |
V |
500 |
|
ساخت باقیمانده و |
A |
630 |
|
ظرفیت شکستن من |
||
|
جریان اتصال کوتاه I △ C |
A |
6000 |
|
فیوز SCPD |
A |
6000 |
|
|
||
|
|
||
|
فرکانس دارای امتیاز |
هرتز |
50/60 |
|
مدرک آلودگی |
|
2 |
مکانیکی |
زندگی الکتریکی |
t |
4000 |
ویژگی |
زندگی مکانیکی |
t |
10000 |
|
مدرک حفاظت |
|
IP20 |
|
دمای محیط |
درجه سانتیگراد |
-25 ~+40 |
|
(با میانگین روزانه 35 درجه سانتیگراد) |
||
|
دمای ذخیره سازی |
درجه سانتیگراد |
-25 ~+70 |
نصب |
نوع اتصال ترمینال |
|
نوار کابل/نوع U-Type/Pin-Type Busbar |
اندازه ترمینال بالا/پایین برای کابل |
mm2 |
25 |
|
عیاش |
3.18 |
||
اندازه ترمینال بالا/پایین برای اتوبوس |
mm2 |
25 |
|
عیاش |
3.18 |
||
گشتاور سفت کننده |
n*m |
2.5 |
|
دارای دو پوند |
22 |
||
نصب |
|
در Din Rail EN 60715 (35 میلی متر) با استفاده از دستگاه کلیپ سریع |
|
پیوستگی |
|
از بالا و پایین |
اصل عملیاتی نوع الکترونیکی RCCB بر اساس اصول القاء الکترومغناطیسی و تعادل جریان است. هنگامی که جریان های فاز و صفر در مدار نامتوازن هستند ، یعنی جریان باقیمانده وجود دارد ، ترانسفورماتور فعلی در داخل RCCB این عدم تعادل را تشخیص داده و یک سیگنال مربوطه را تولید می کند. این سیگنال ، پس از پردازش توسط مدار الکترونیکی ، عملکرد مکانیسم انتشار را تحریک می کند ، به طوری که قطع کننده مدار به سرعت مدار را قطع می کند.
حساسیت بالا: RCCB های الکترونیکی قادر به تشخیص جریانهای باقیمانده بسیار کوچک ، معمولاً کمتر از 30 میلی آمپر یا حتی پایین تر هستند.
عمل سریع: پس از تشخیص جریان باقیمانده برای فراتر از مقدار از پیش تعیین شده ، RCCB بلافاصله برای قطع مدار و جلوگیری از تصادفات عمل می کند.
ایمن و قابل اعتماد: RCCB اجزای پیشرفته الکترونیکی و فناوری ریزپردازنده را برای ارائه قابلیت اطمینان و ثبات بالاتر اتخاذ می کند.
نصب و نگهداری آسان: RCCB های الکترونیکی معمولاً دارای یک ساختار جمع و جور و سیم کشی ساده هستند و باعث می شود نصب و نگهداری آنها آسان شود.
RCCB های الکترونیکی به طور گسترده ای در موقعیت های مختلفی مورد استفاده قرار می گیرند که حفاظت از الکتریکی مورد نیاز است ، از جمله اما محدود به این موارد نیست:
ساختمانهای مسکونی و تجاری: برای محافظت از تجهیزات الکتریکی و ایمنی شخصی ، جلوگیری از تصادفات شوک الکتریکی و آتش سوزی الکتریکی استفاده می شود.
خطوط تولید صنعتی: برای محافظت از تجهیزات الکتریکی مانند موتورها و ترانسفورماتورها از عملکرد عادی ، جلوگیری از آسیب تجهیزات و خرابی به دلیل نشت و اضافه بار استفاده می شود.
امکانات عمومی: مانند بیمارستان ها ، مدارس ، کتابخانه ها و مکان های دیگر ، برای اطمینان از عملکرد ایمن تجهیزات برقی و استفاده ایمن از برق توسط پرسنل استفاده می شود.
