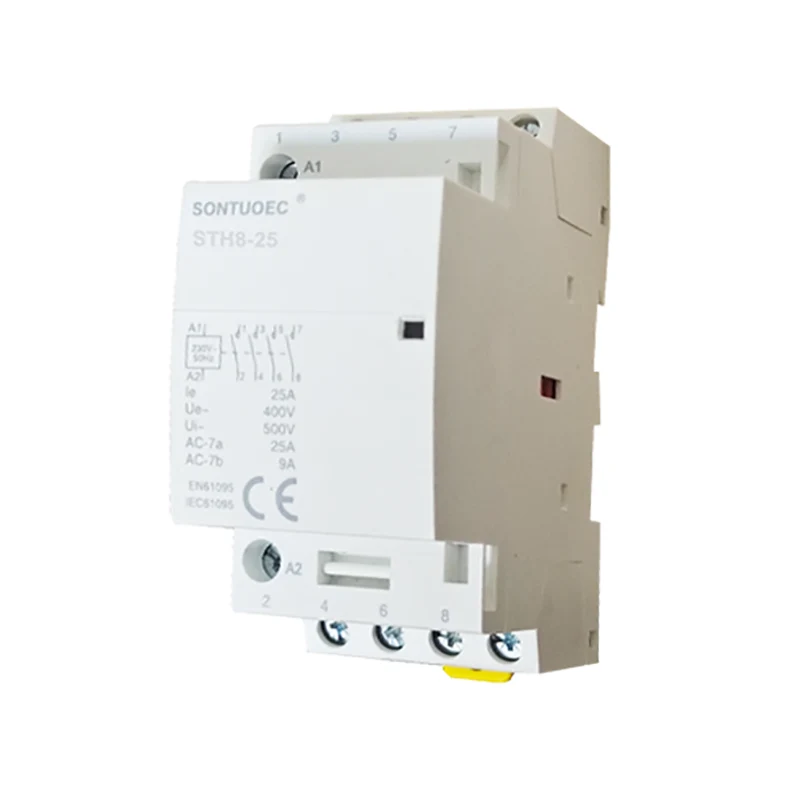

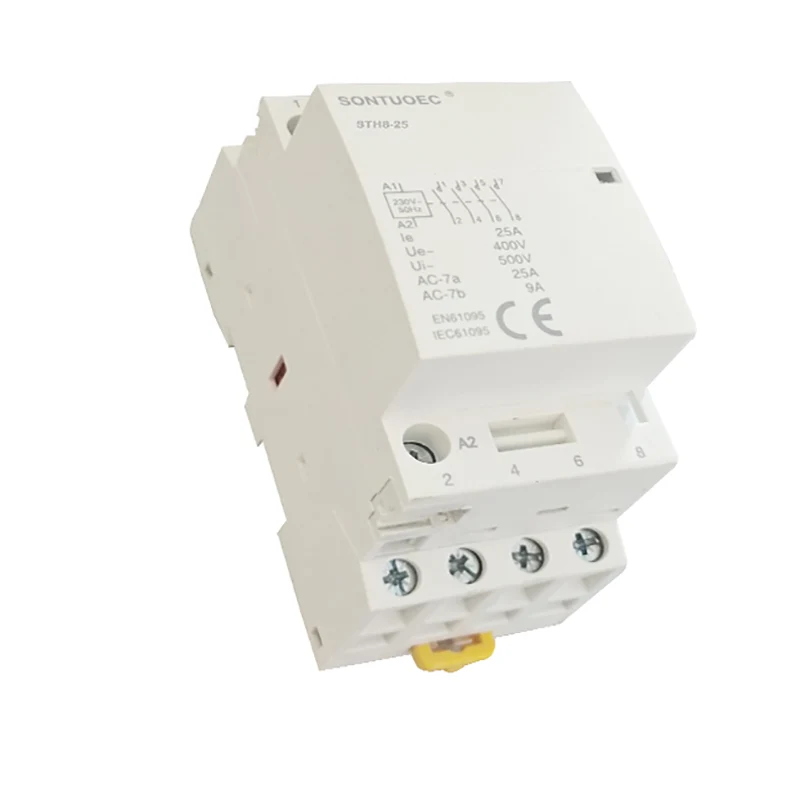

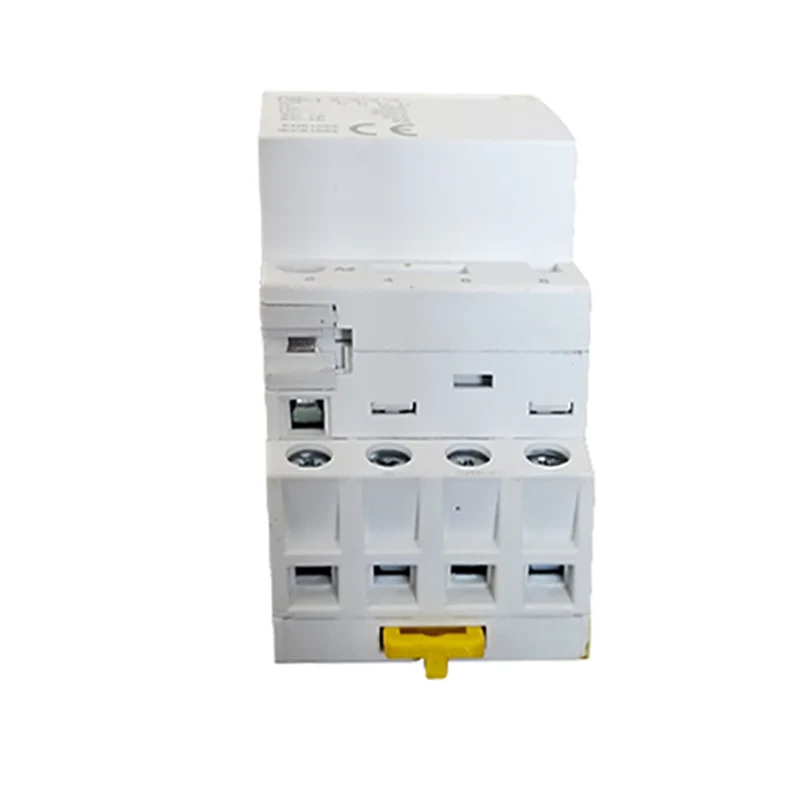

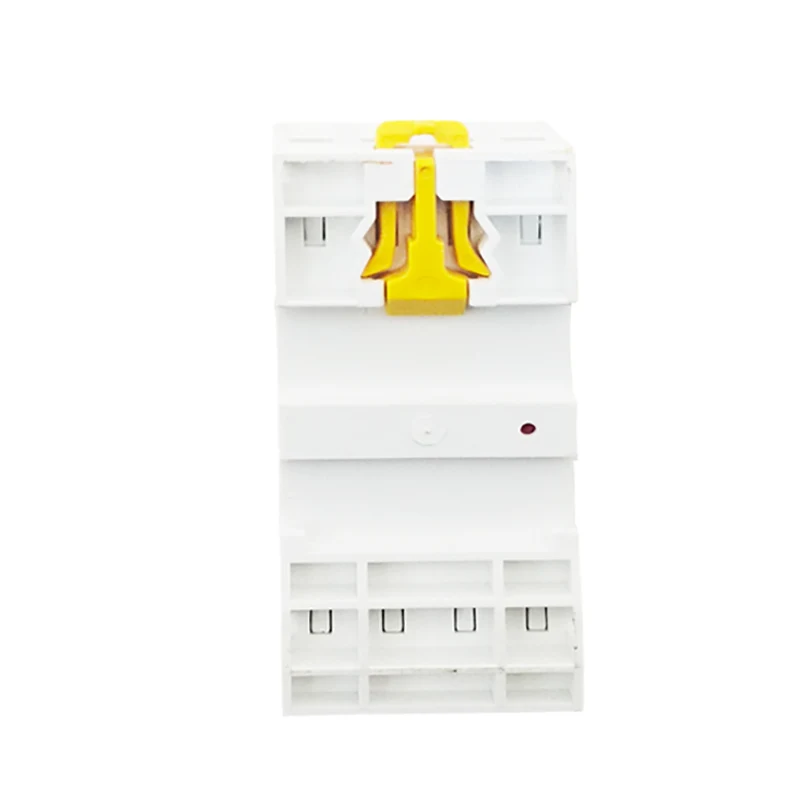

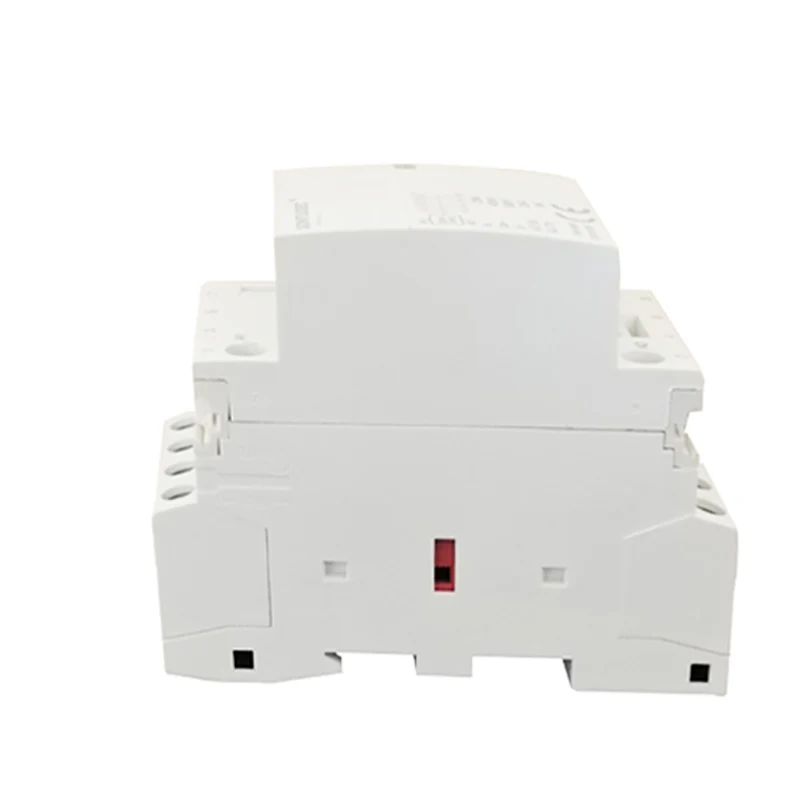

کنتاکتورهای AC خانگی سری STH8-100 در درجه اول برای AC 50Hz (یا 60 هرتز) طراحی شده اند که دارای ولتاژ عملیاتی دارای امتیاز تا 400 ولت است. آنها دارای یک جریان عملیاتی حداکثر 100A در رده استفاده AC-7A و حداکثر 40A در رده استفاده AC-7B هستند. این مخاطب ها برای کنترل بارهای کم یا کمی استقرایی در برنامه های مسکونی و مشابه و همچنین برای کنترل بارهای موتور خانگی استفاده می شوند. این محصول عمدتاً در خانه ها ، هتل ها ، آپارتمان ها ، ساختمان های اداری ، ساختمانهای عمومی ، مراکز خرید ، اماکن ورزشی و غیره برای دستیابی به عملکردهای کنترل خودکار کاربرد دارد. رعایت استانداردها: IEC61095 ، GB/T17885.
نوع | کنتاکتور | ||||||
رتبه بندی الف | 16 | 20 | 25 | 32 | 40 | 63 | 100 |
ایدز | بله | ||||||
باکشی کمکی | بله | ||||||
باکتری کنترل کمکی توسط زرد گیره |
بله |
نوع | عرض در 9 میلی متر ماژول |
||||
1P | امتیاز (LN) AC-7A |
امتیاز (LN) AC-7A |
کنترل کردن
ولتاژ (VAC) (50Hz) |

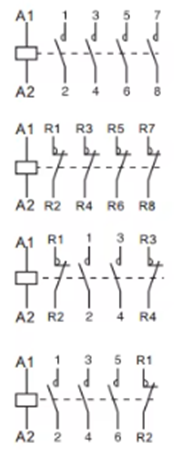

تماس | |
![]() |
16a | 6a | 24 | 1 | 2 |
20a | 7a | 110 | 1NC | ||
25a | 9a | 230 | |||
2p | |||||
![]() |
16a | 6a | 24 | 2 | 2 |
20a | 7a | 110 | 1no+1nc | ||
25a | 9a | 230 | 2NC | ||
32a | 12a | 24 | 2 | 4 | |
40a | 18a | 110 | 1no+1nc | ||
63a | 25a | 230 | 2NC | ||
100a | _ | 24 | 6 | ||
110 | 2 | ||||
230 | |||||
3p | |||||
![]() |
16a | 6a | 24 | 3NO | 4 |
20a | 7a | 110 | 3NC | ||
25a | 9a | 230 | |||
32a | 12a | 24 | 3NO | 6 | |
40a | 18a | 110 | 3NC | ||
63a | 25a | 230 | |||
4p | |||||
![]() |
16a | 6a | 24 | 4 | 4 |
20a | 7a | 110 | 4NC | ||
25a | 9a | 230 | 2NO+2NC 3no+1nc |
||
32a | 12a | 24 | 4 | 6 | |
40a | 18a | 110 | 4NC | ||
63a | 25a | 230 | 2NO+2NC 3no+1nc |
||
100a | _ | 24 | 4 | 12 | |
110 | |||||
230 |
کنتاکتور AC خانگی معمولاً از قسمت های زیر تشکیل شده است:
سیستم تماس: از جمله مخاطبین اصلی و مخاطبین کمکی. از تماس اصلی برای روشن شدن و شکستن مدار اصلی استفاده می شود که معمولاً دارای جریان دارای امتیاز بزرگتر است. از تماس کمکی برای روشن کردن و شکستن مدار کنترل استفاده می شود که دارای جریان دارای رتبه کوچکتر است.
سیستم الکترومغناطیسی: از هسته آهن ، آرماتور و سیم پیچ تشکیل شده است. هنگامی که سیم پیچ انرژی می یابد ، هسته یک میدان مغناطیسی تولید می کند که آرماتور را جذب می کند و مخاطبین را می بندد. هنگامی که سیم پیچ از بین می رود ، میدان مغناطیسی از بین می رود ، آرماتور آزاد می شود و مخاطبین شکسته می شوند.
دستگاه خاموش کردن قوس: برای خاموش کردن قوس هنگام قطع ارتباط استفاده می شود و از ایجاد قوس در مخاطبین جلوگیری می کند.
پوسته و لوازم جانبی: از پوسته برای محافظت از اجزای داخلی در برابر تأثیر محیط خارجی استفاده می شود. لوازم جانبی شامل براکت های نصب ، پایانه ها و غیره است که برای تحقق نصب و سیم کشی کنتاکتور استفاده می شود.
اصل کار کنتاکتورهای AC خانگی بر اساس اصل القاء الکترومغناطیسی است. هنگامی که سیم پیچ انرژی می یابد ، هسته آهن یک میدان مغناطیسی تولید می کند که آرماتور را جذب می کند و مخاطبین را می بندد. هنگامی که سیم پیچ از بین می رود ، میدان مغناطیسی از بین می رود ، آرماتور آزاد می شود و مخاطبین قطع می شوند. با کنترل انرژی و انرژی زدایی سیم پیچ ، کنترل از راه دور و محافظت از مدارهای خانگی می تواند محقق شود.
پارامترهای فنی اصلی کنتاکتورهای AC خانگی شامل ولتاژ دارای امتیاز ، جریان دارای درجه ، فرکانس دارای امتیاز ، ظرفیت اتصال و شکستن و غیره است. انتخاب این پارامترها باید با توجه به وضعیت واقعی مدار خانه تعیین شود تا از عملکرد عادی و استفاده ایمن از کنتاکتور اطمینان حاصل شود.
ولتاژ دارای امتیاز: در هنگام کار مخاطبان به سطح ولتاژ اشاره دارد.
جریان دارای رتبه: به حداکثر جریان اشاره دارد که مخاطب می تواند برای مدت طولانی در زیر ولتاژ دارای امتیاز مقاومت کند.
فرکانس دارای امتیاز: فرکانس منبع تغذیه در هنگام کارآزمایی به طور عادی کار می کند.
اتصال و شکستن ظرفیت: حداکثر جریان که مخاطب می تواند با اطمینان در شرایط مشخص وصل و شکسته شود.
