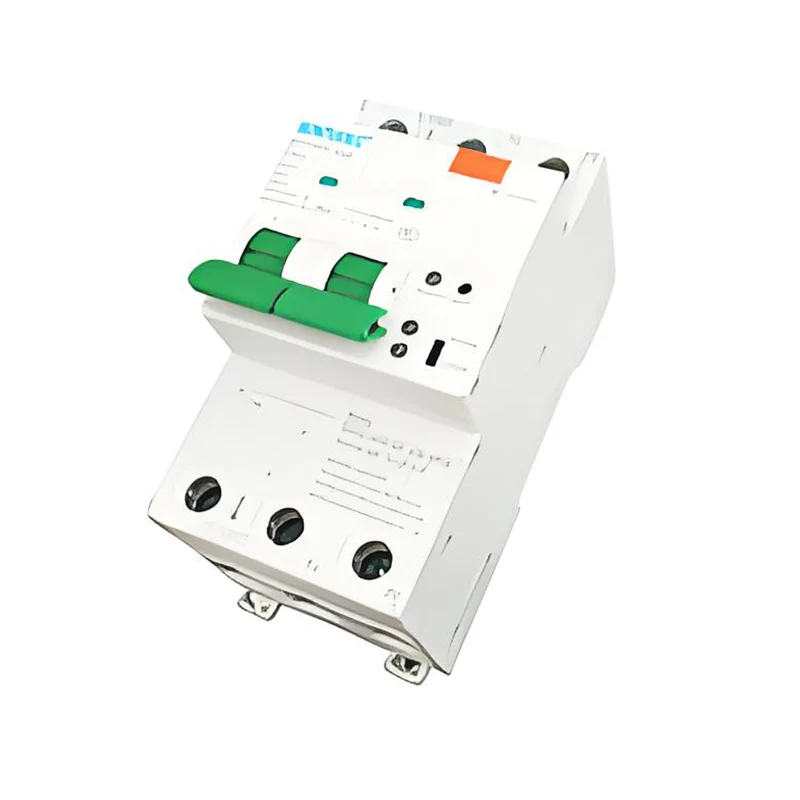

هشدار غوطه وری RCBO

هشدار غوطه وری RCBO یک قطع کننده مدار با عملکرد ضد آب است که نه تنها به دلیل شوک الکتریکی انسان یا نشت تجهیزات ، جریان باقیمانده را تشخیص داده و قطع می کند ، بلکه اضافه بار و محافظت از مدار کوتاه را نیز فراهم می کند. این مدار شکن برای استفاده در محیط های مرطوب یا در فضای باز طراحی شده است ، به طور موثری از خرابی مدار یا حوادث ایمنی ناشی از نفوذ آب جلوگیری می کند.

مدل:STFS1-100

ارسال استعلام

توضیحات محصول

استاندارد:	IEC 61009-1
مدل نه	STFS1-100
متوسط قوس	هوا
ساختار	ELCB
نوع	مدار شکن
مجوز	ISO9001-2000 ، این
در	16،20،25،32،40 ؛ 63،80،100
قطب	2p: 1p+n+pe ؛ 4p: 3p+n+pe
بسته حمل و نقل	درونی جعبه/کارتن
علامت تجاری	esoueec ، wzstec ، euune ، imdec
کد HS	8536200000
سرعت	با سرعت بالا قطع کننده مدار
نصب	ثابت

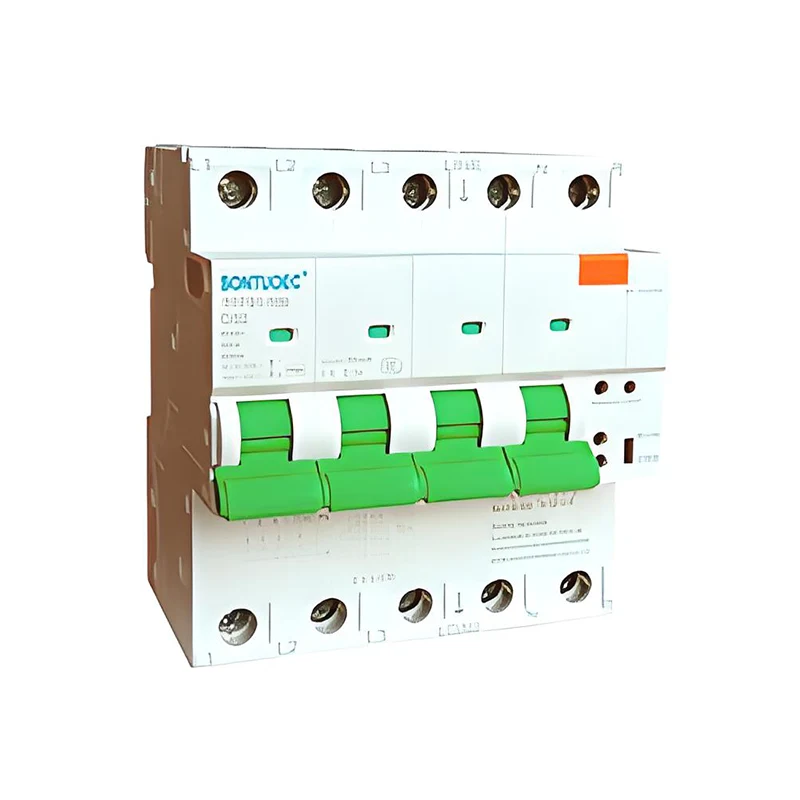

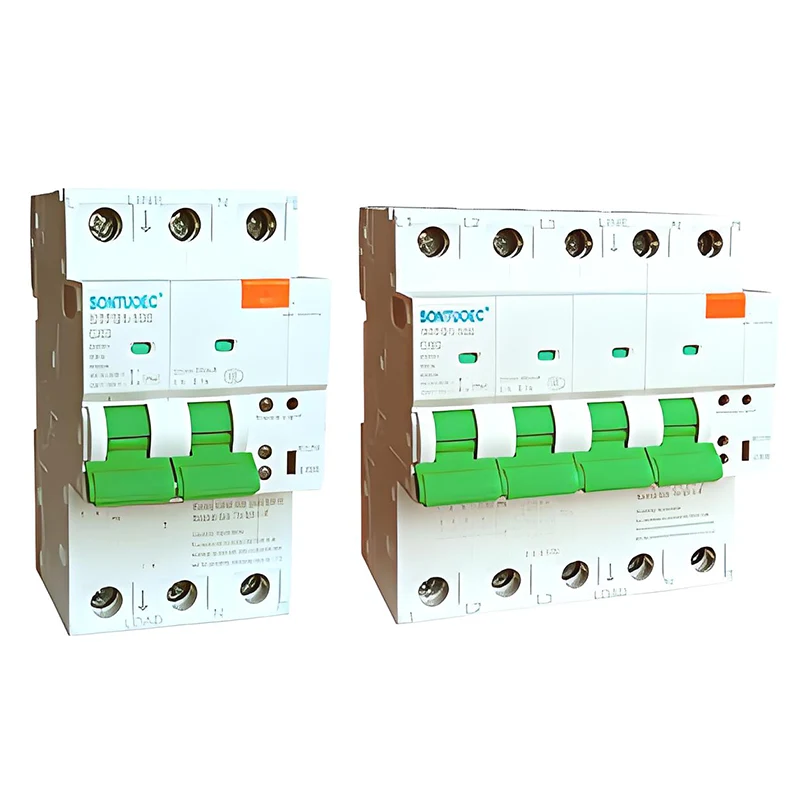

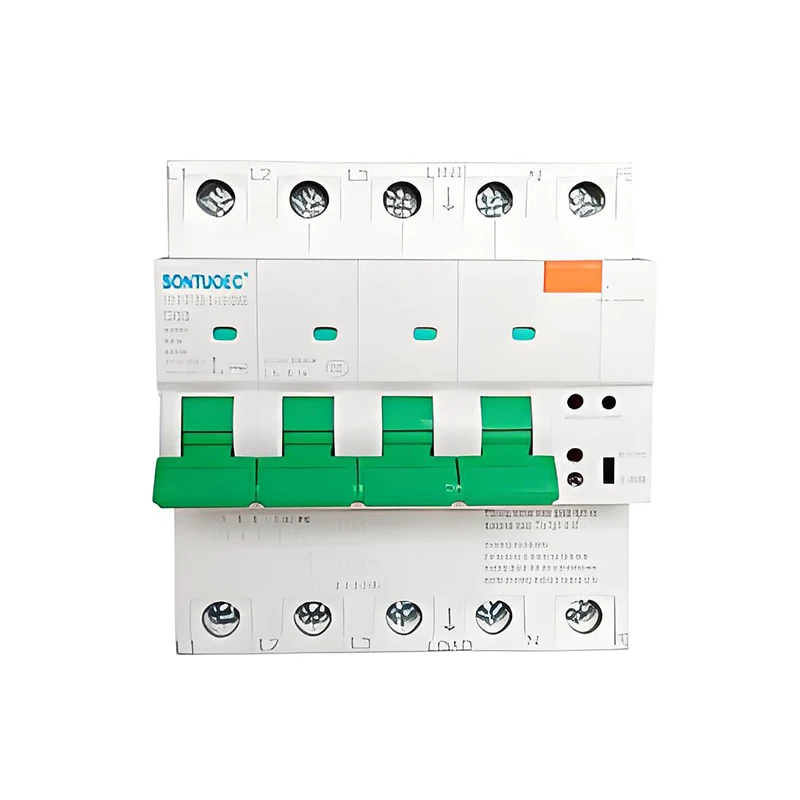

تعداد قطب ها	2p 4p
عمل	متعارف قطع کننده مدار ، محافظت از خرابی مدار شکن ، حفاظت بیش از حد ؛ زنگ خطر آب.
استاندارد	IEC61009.1 ، GB16917.1
اوی	230/400V
حساسیت دارای امتیاز	30،100،300ma
مشخصات	100pcs/ctns
منشاء	ونژو ژجیانگ
ظرفیت تولید	2000 قطعه در هفته

خصوصیات اصلی

ضد آب: محفظه هشدار غوطه وری RCBO از مواد ضد آب ساخته شده است یا به طور خاص تحت درمان قرار می گیرد تا از عایق بندی خوب و رتبه بندی محافظت حتی در محیط های مرطوب یا در فضای باز اطمینان حاصل شود. رتبه بندی های ضد آب متداول مانند IP66 نشان می دهد که این دستگاه کاملاً در برابر گرد و غبار محافظت می شود و می تواند بدون اینکه تحت تأثیر قرار گیرد ، در برابر اسپری قوی آب مقاومت کند.

حفاظت از جریان باقیمانده: هنگامی که جریان باقیمانده در مدار به مقدار از پیش تعیین شده می رسد ، RCBO می تواند به سرعت مدار را قطع کند تا از شوک الکتریکی و آتش سوزی الکتریکی جلوگیری کند. این ویژگی برای محافظت از ایمنی شخصی و ایمنی تجهیزات ضروری است.

محافظت بیش از حد: هنگامی که جریان در مدار از جریان امتیاز دهنده مدار شکن فراتر رود ، RCBO می تواند به طور خودکار مدار را قطع کند تا از آسیب در مدار یا تصادفات آتش سوزی ناشی از اضافه بار جلوگیری شود.

محافظت از اتصال کوتاه: هنگامی که یک اتصال کوتاه در مدار رخ می دهد ، RCBO می تواند به سرعت عمل کند تا جریان اتصال کوتاه را قطع کرده و از ایمنی مدار و تجهیزات محافظت کند.

RCBO عملکرد حفاظت از نشت/هشدار ورود به آب/حفاظت بیش از حد/عملکرد محافظت از مدار کوتاه را دارد.

دمای مرجع کار RCBO 30 درجه سانتیگراد است ، هنگامی که دمای محیط تغییر می کند ، مقدار تنظیم آن باید اصلاح شود. اگر چندین RCBO در یک جعبه بسته نصب شود و دمای داخل جعبه بالا می رود ، جریان دارای امتیاز باید توسط

فاکتور دفع 0.8.

خط "N" در RCBO باید به خط خنثی وصل شود تا مدار الکترونیکی به طور عادی کار کند و نقش پروتئینی را بازی کند.

استفاده از روش اتصال کوتاه خط فاز به خط خنثی یا خط فاز به خط فاز مجاز نیست تا آزمایش قابلیت محافظت از اتصال کوتاه در RCBO انجام شود.

اصول انتخاب عمومی

الف) ولتاژ کار RCBO ≥ ولتاژ دارای رتبه خط.

ب) جریان امتیاز RCBO 1.1-1.25 برابر جریان بار محاسبه شده توسط خط است.

ج) ظرفیت شکستن اتصال کوتاه RCBO ≥ حداکثر اتصال کوتاه

فعلی که ممکن است در خط ظاهر شود.

د) تنظیم انتشار فوری RCBO جریان جریان 0.8 برابر پایان جریان خط به زمین به زمین یا جریان مدار کوتاه فاز به فاز.

ه) جریان دارای درجه یک فاز بخاری برقی ، یخچال و لاک برقی LA-MPS در یک ولتاژ و قدرت معین در = p/u ؛ جریان دارای امتیاز سه فاز در = P/1.732U.RCBO جریان باقیمانده به طور کلی به عنوان 30mA انتخاب می شود که به عنوان محافظت از تماس شخصی استفاده می شود.

برای نصب و استفاده از محصول ، لطفاً کتابچه راهنمای نگهداری را بخوانید.
