کنتاکتور AC از نوع LC1-N

تماس گیرنده های AC از نوع LC1-N برای استفاده در مدارهای دارای AC 50Hz یا 60Hz ، ولتاژ تا 660 ولت (حداکثر 690 ولت برای برخی از مدل ها) و جریان های تا 95a مناسب هستند. از آن برای اتصال و شکستن مدارها در مسافت های طولانی و همچنین شروع و کنترل موتورهای AC استفاده می شود.

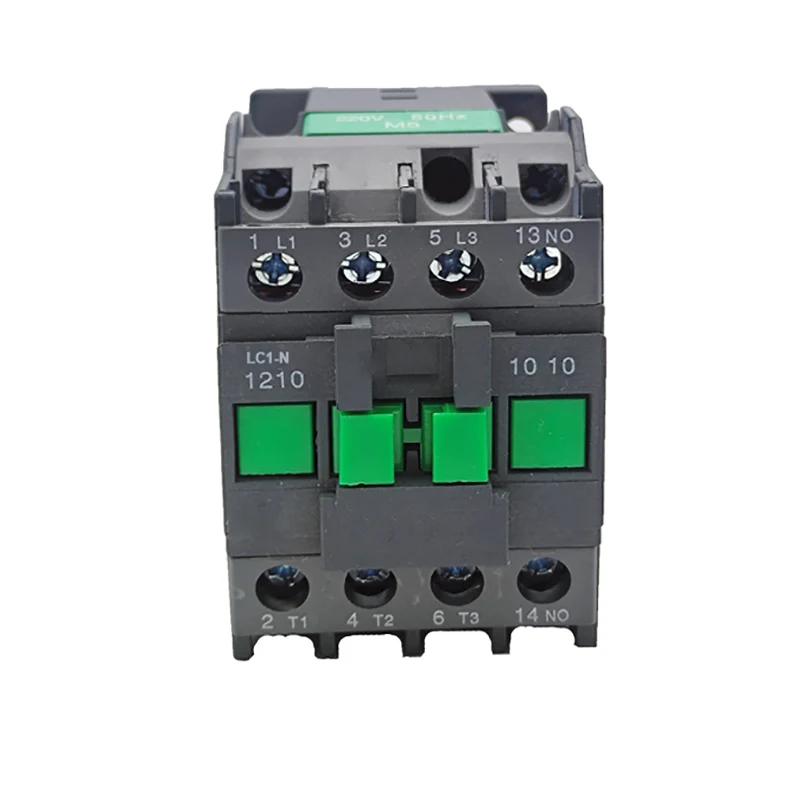

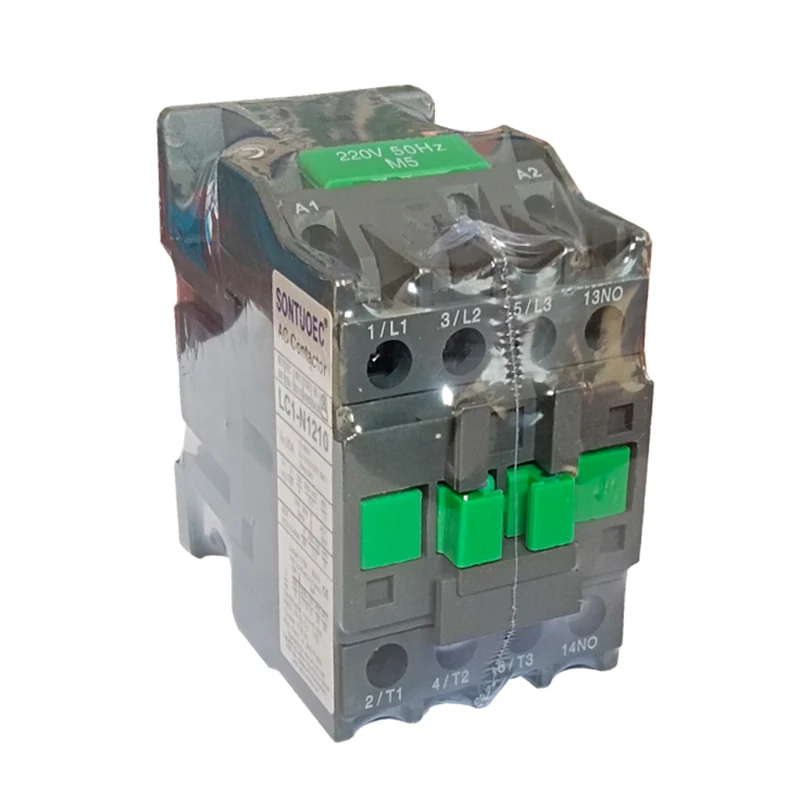

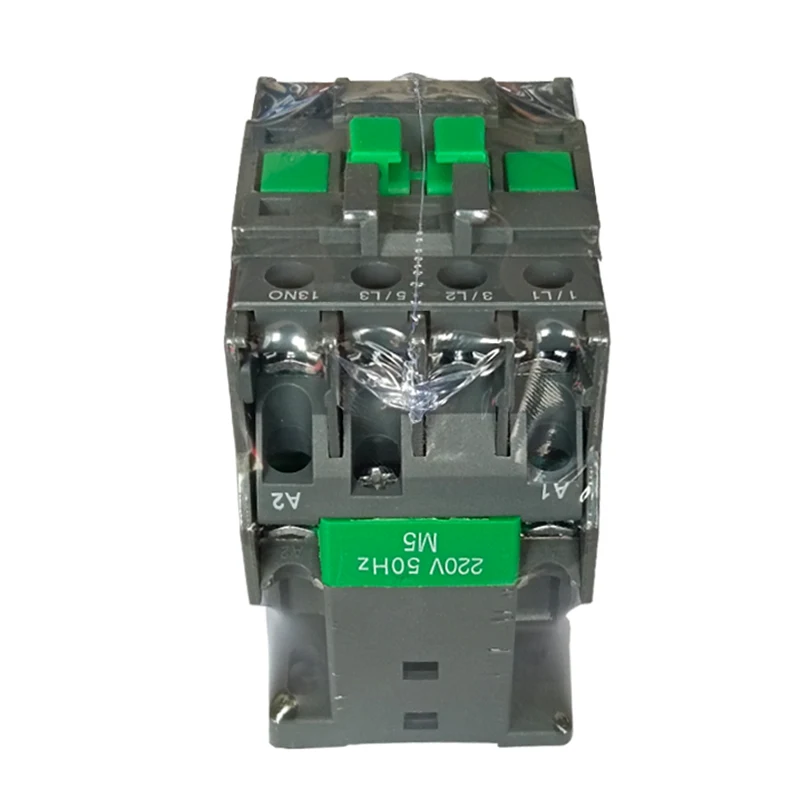

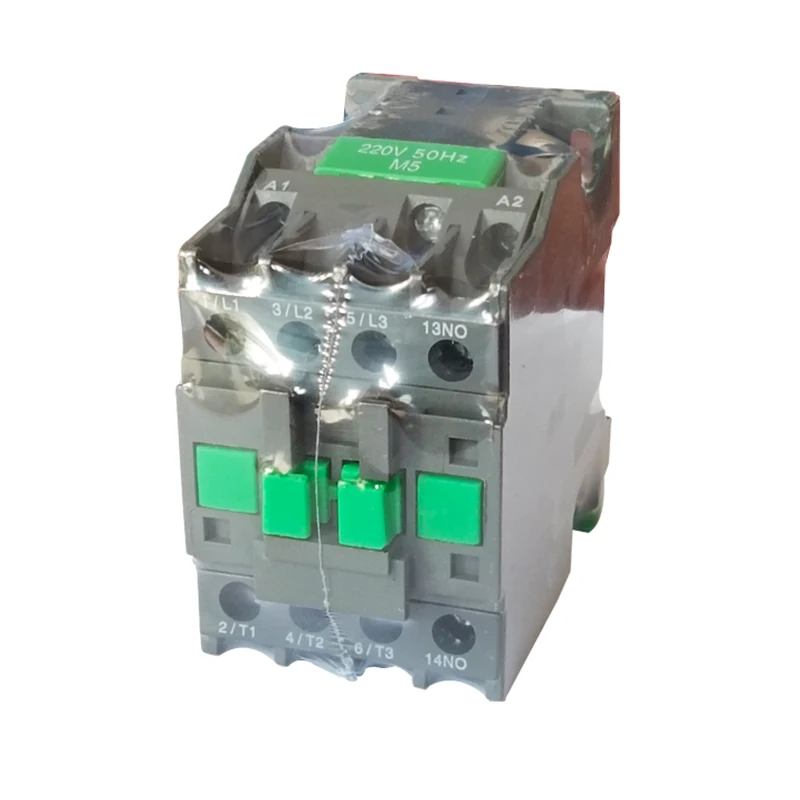

مدل:LC1-N1210

ارسال استعلام

توضیحات محصول

نوع		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
جریان کار دارای امتیاز (A)	AC3	9	12	18	25	32	40	50	65	80	95
جریان کار دارای امتیاز (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
رتبه بندی قدرت استاندارد از 3 فاز موتور 50/60 هرتز incategory ac-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 ولت	4	5.5	9	11	15	22	25	37	45	45
	500 ولت	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
جریان گرمای دارای امتیاز (A)		20	20	32	40	50	60	80	80	125	125
زندگی الکتریکی	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
زندگی الکتریکی	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
زندگی مکانیکی (x104)		1000	1000	1000	1000	800	800	800	800	600	600
تعداد مخاطبین	3p+خیر					3p+NC+NO
تعداد مخاطبین	3p+nc					3p+NC+NO

ویژگی های ساختاری

طراحی مدولار: کنتاکتور AC از نوع LC1-N از طراحی مدولار با ترکیب کامل عملکرد استفاده می کند ، که برای کاربران راحت است که مطابق نیاز خود انتخاب و ترکیب شوند.

سیستم الکترومغناطیسی: از جمله سیم پیچ الکترومغناطیسی و هسته آهن ، که بخش مهمی از کنتاکتور است ، با تکیه بر آن برای هدایت بسته شدن و قطع ارتباطات.

سیستم تماس: از جمله تماس اصلی و تماس کمکی. از تماس اصلی برای اتصال و شکستن مدار اصلی و کنترل جریان بزرگتر استفاده می شود. تماس کمکی برای برآورده کردن نیازهای روشهای مختلف کنترل در مدار کنترل است.

سیستم خاموش کردن قوس: مجهز به یک دستگاه خاموش کننده قوس ، به طور کلی پوشش خاموش قوس شکاف طولی طولی نیمه بسته ، و مجهز به یک مدار قوس دمنده مغناطیسی قوی برای اطمینان از اینکه مخاطبین برای شکستن مدار تولید شده توسط قوس به طور قابل اطمینان خاموش می شوند ، آسیب قوس را به مخاطبین کاهش می دهد.

اصل عمل

هنگامی که مدار کنترل انرژی می یابد ، سیم پیچ الکترومغناطیسی یک میدان مغناطیسی تولید می کند که هسته آهن را جذب می کند تا مخاطبین را بسته کند ، بنابراین مدار اصلی کمپرسور را به هم وصل می کند. هنگامی که مدار کنترل از بین می رود ، میدان مغناطیسی از بین می رود ، هسته آهن تحت عمل بهار مجدداً تنظیم می شود ، تماس قطع می شود و مدار اصلی کمپرسور نیز قطع می شود.
