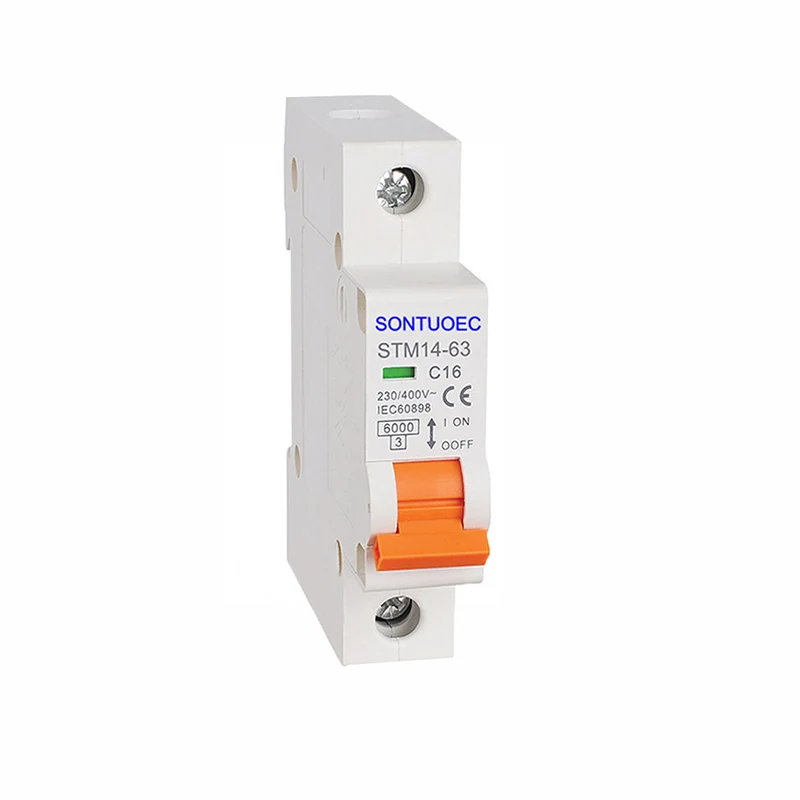

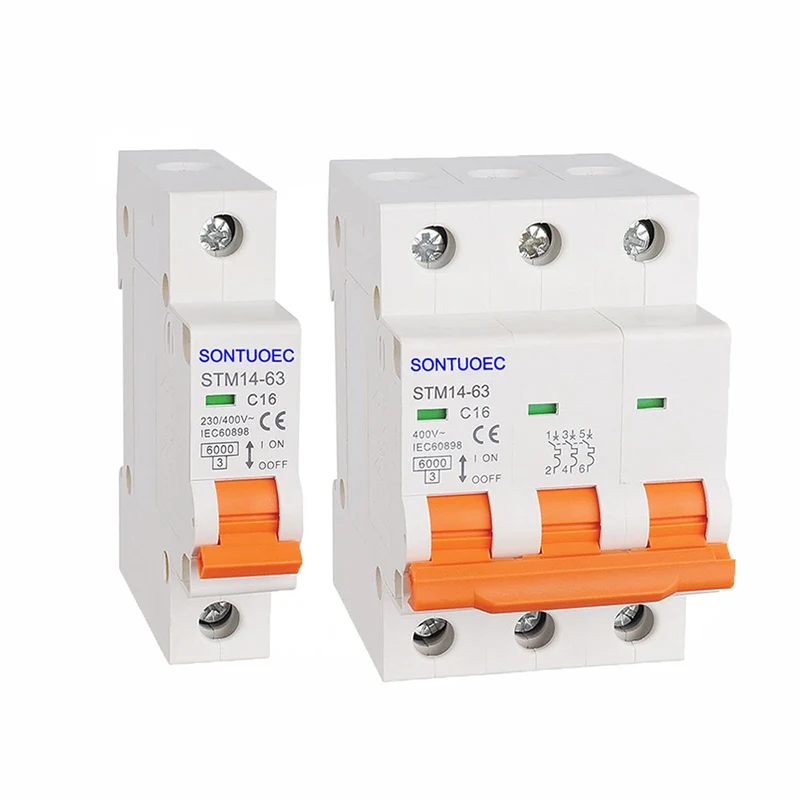

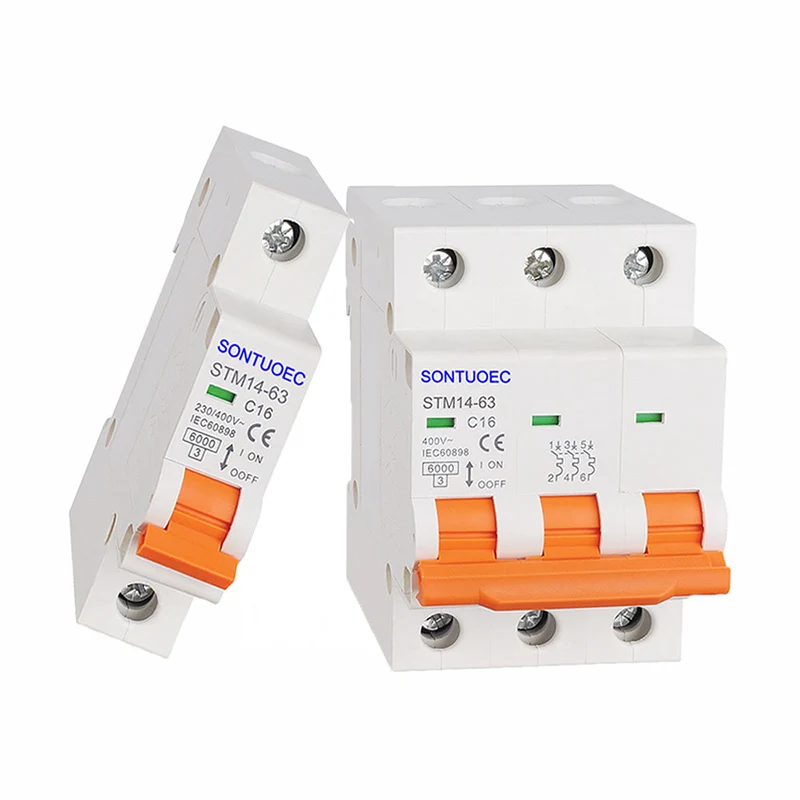

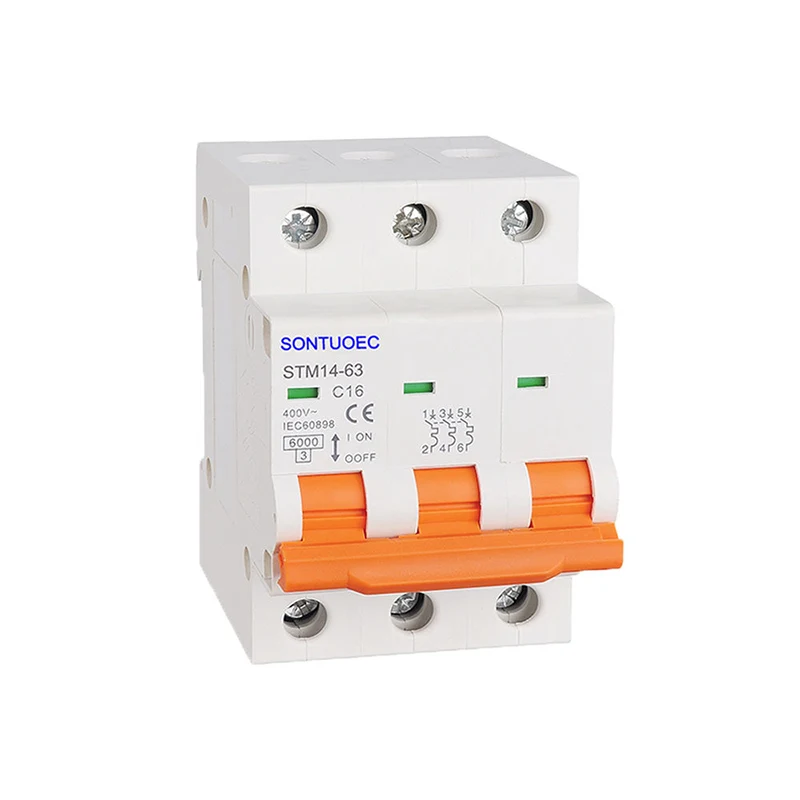

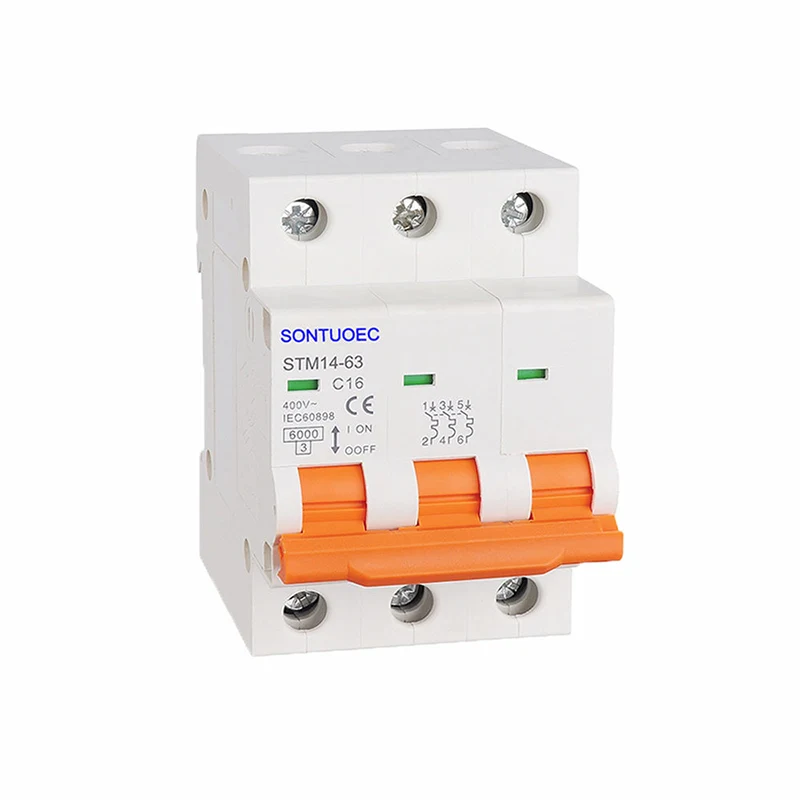

قطع کننده مدار مینی MCB یک سوئیچ برقی به طور خودکار است که برای محافظت از مدارهای الکتریکی در برابر آسیب های ناشی از اضافه بار یا مدارهای کوتاه طراحی شده است. این امکان دارد که در شرایط مدار عادی و همچنین روشن کردن جریان ، ادامه و شکستن جریان را روشن کند ، برای مدت معینی انجام شود و جریان را در شرایط مدار غیر طبیعی مشخص انجام دهد.
مدل |
STM14-63 |
استاندارد |
IEC60898-1 |
قطب |
1p ، 2p ، 3p ، 4p |
منحنی مبهم |
B ، C ، D |
ظرفیت اتصال کوتاه (ICN) |
3ka ، 4.5ka ، 6ka |
جریان دارای رتبه (در) |
1،2،4،610،16،20،25،32،40،50،63a |
ولتاژ دارای امتیاز (UN) |
AC230 (240)/400 (415) V |
انتشار مغناطیسی |
منحنی B: بین 3 و 5 در منحنی C: بین 5 و 10in منحنی D: بین 10 و 14in |
استقامت الکترو مکانیکی |
بیش از 6000 چرخه |
اندازه کوچک: قطع کننده مدار مینی MCB با اندازه کوچک و وزن سبک مشخص می شود که نصب و استفاده آن آسان است.
عملکرد قابل اعتماد: ساختار داخلی و مواد آن به خوبی طراحی شده است تا اطمینان حاصل شود که در صورت وجود اضافه بار یا اتصال کوتاه در مدار برای محافظت از تجهیزات الکتریکی و ایمنی شخصی ، منبع تغذیه به سرعت قطع می شود.
به طور گسترده مورد استفاده قرار می گیرد: از آن به طور گسترده در ساختمانهای مسکونی ، تجاری و امکانات صنعتی به عنوان رایج ترین دستگاه حفاظت ترمینال در ساخت دستگاه های توزیع ترمینال برقی استفاده می شود.
MINI MCB با نظارت بر جریان ، بر اساس اصل اتصال کوتاه و محافظت بیش از حد کار می کند. هنگامی که یک گسل اتصال کوتاه در یک مدار رخ می دهد ، MCB بلافاصله مدار را قطع می کند تا از ایجاد جریان بیش از حد آتش سوزی و سایر حوادث ایمنی جلوگیری شود. هنگامی که یک بار بیش از حد در مدار وجود داشته باشد ، MCB قطع اتصال مدار را برای مدت معینی به تأخیر می اندازد تا از تجهیزات الکتریکی در برابر آسیب محافظت کند. علاوه بر این ، برخی از مینی MCB ها دارای یک عملکرد محافظت بیش از حد ولتاژ هستند که هنگام ولتاژ غیر طبیعی (خیلی زیاد) برای جلوگیری از آسیب به تجهیزات الکتریکی ، مدار را قطع می کند.
MINI MCBS در انواع مختلفی برای پاسخگویی به نیازهای سیستم های مختلف الکتریکی در دسترس است. انواع متداول عبارتند از:
استاندارد: به طور معمول در ساختمانهای مسکونی و تجاری با پارامترهایی مانند دامنه جریان دارای امتیاز ، ولتاژ دارای امتیاز ، ظرفیت قطع اتصال کوتاه و تعداد قطب ها استفاده می شود.
جدا شده: می تواند منبع تغذیه و بار را برای نگهداری ایمن سیستم های برقی کاملاً جدا کند.
نوع مدار تقسیم شده: در محدوده جریان دارای امتیاز ، عملکرد قطع MCB را می توان برای حفظ وضعیت انرژی بخش بخشی از مدار تغییر داد.
نوع جریان باقیمانده: همچنین به عنوان سوئیچ های حفاظت از نشت شناخته می شود ، آنها قادر به تشخیص گسل های نشت در مدارها و قطع خودکار منبع تغذیه هستند.
نوع حفاظت بیش از حد: قادر به تشخیص جریان بیش از حد و قطع برق برای محافظت از تجهیزات الکتریکی و سیم.
نوع چند منظوره: انواع مختلفی از عملکردها ، مانند محافظت بیش از حد ، محافظت از اتصال کوتاه و محافظت از نشت را ادغام می کند.
نوع کنترل: به اپراتور اجازه می دهد تا به صورت دستی مدار را برای کنترل تجهیزات الکتریکی باز یا بسته کند.
هنگام انتخاب مینی MCB ، عواملی مانند ولتاژ دارای امتیاز ، جریان دارای امتیاز ، ظرفیت شکستن ، ویژگی های عملیاتی و شرایط محیطی باید در نظر گرفته شود. همچنین لازم است نوع مناسب MCB را با توجه به مدارک خاص و الزامات بار انتخاب کنید.
