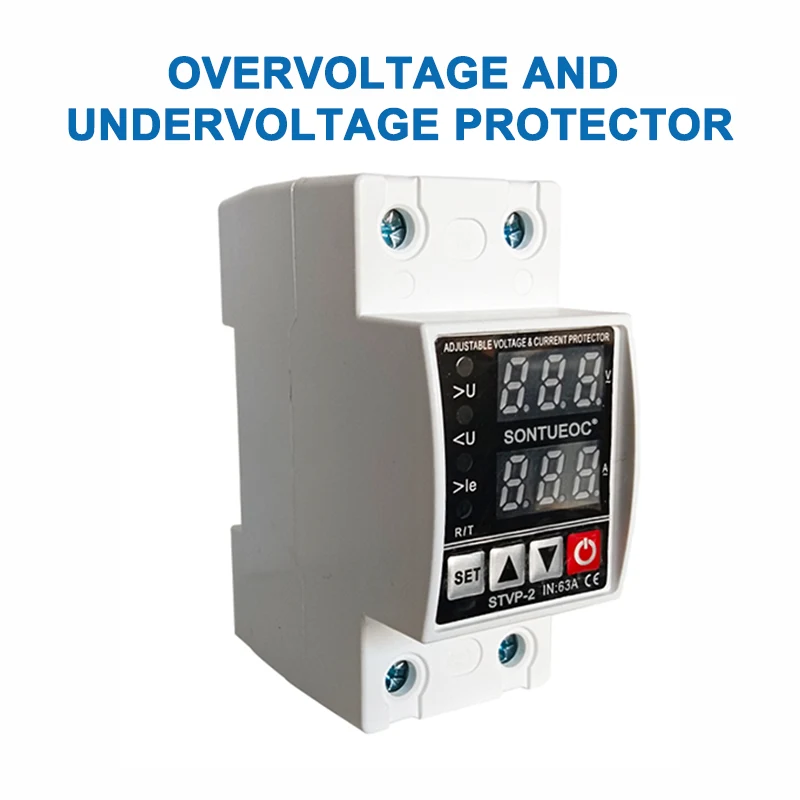

محافظ های ولتاژ و ولتاژ ولتاژ یک وسیله محافظ است که برای جلوگیری از ولتاژ در یک مدار بیش از یک مقدار تعیین شده و تجهیزات آسیب دیده استفاده می شود. یک محافظ زیر ولتاژ یک وسیله محافظ است که برای جلوگیری از کمبود ولتاژ در یک مدار و آسیب رساندن به تجهیزات و یا باعث عدم عملکرد صحیح آن می شود.
پارامترهای محصول:

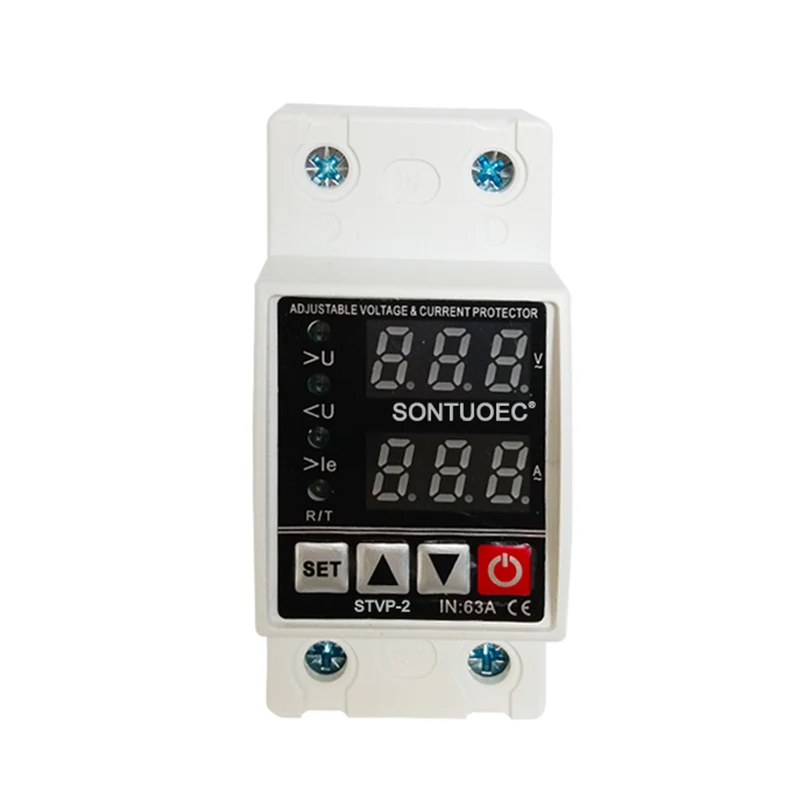

مدل شماره | STVP-2 |
منبع تغذیه | 230VAC 50/60Hz |
max.loading قدرت | 1 ~ 63a قابل تنظیم (پیش فرض: 63a) |
ولتاژ بیش از حد دامنه ارزش حفاظت | 230V ~ 300 ~ خاموش (پیش فرض: 270V) |
ولتاژ بیش از حد دامنه ولتاژ بازیابی | 225V-295V (پیش فرض: 250V) |
ولتاژ بیش از حد زمان اقدام محافظت | 30s 0.1s (پیش فرض مقدار: 0.5s) |
بیش از حد ولتاژ r زمان تأخیر Ecovery | 500 ~ 5 (پیش فرض: 30s) |
کم ولتاژ دامنه ارزش حفاظت | 140V-210V --ف (پیش فرض: 170V) |
کم ولتاژ دامنه ولتاژ بازیابی | 145V-215V (پیش فرض: 190V) |
کم ولتاژ زمان اقدام محافظت | 30s 0.1s (پیش فرض: 0.5s) |
زمان تأخیر در ولتاژ | 500 ~ 5 (پیش فرض: 30s) |
بیش از حد دامنه تنظیم | 1-40A (Default20a) 1-63a (پیش فرض: 40a) |
بیش از حد محدوده عمل | 30 ~ 30 ثانیه (پیش فرض: 0.5s) |
زمان تاخیر بیش از حد جریان | 500 ~ 5 (پیش فرض: 30s) |
تأخیر در برق زمان | 500 ~ 5 (پیش فرض: 10s) |
قدرت مصرف | <2w |
برقی زندگی ماشین آلات | 100000 بار |

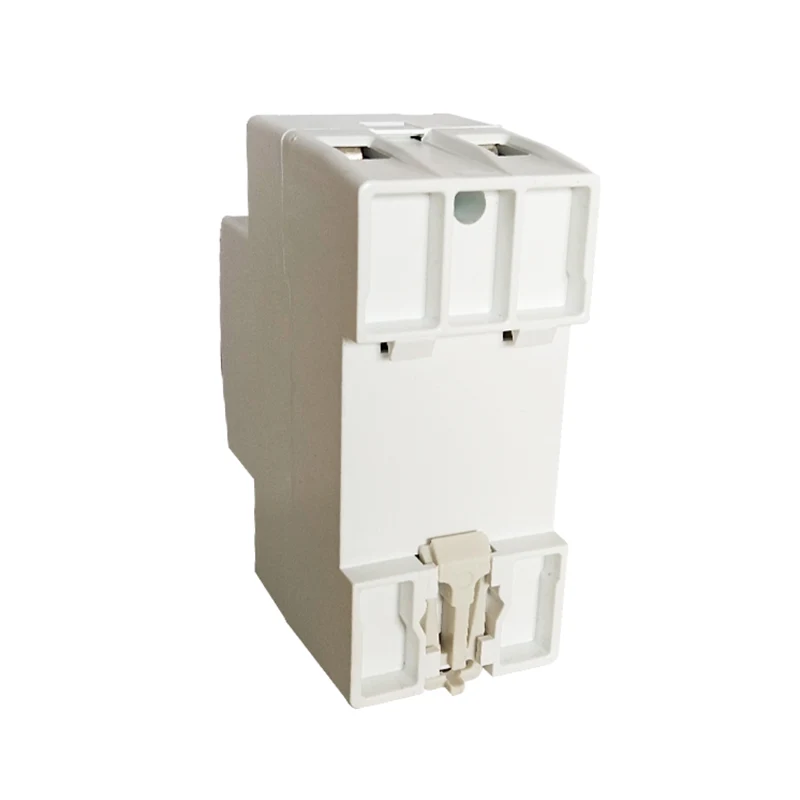

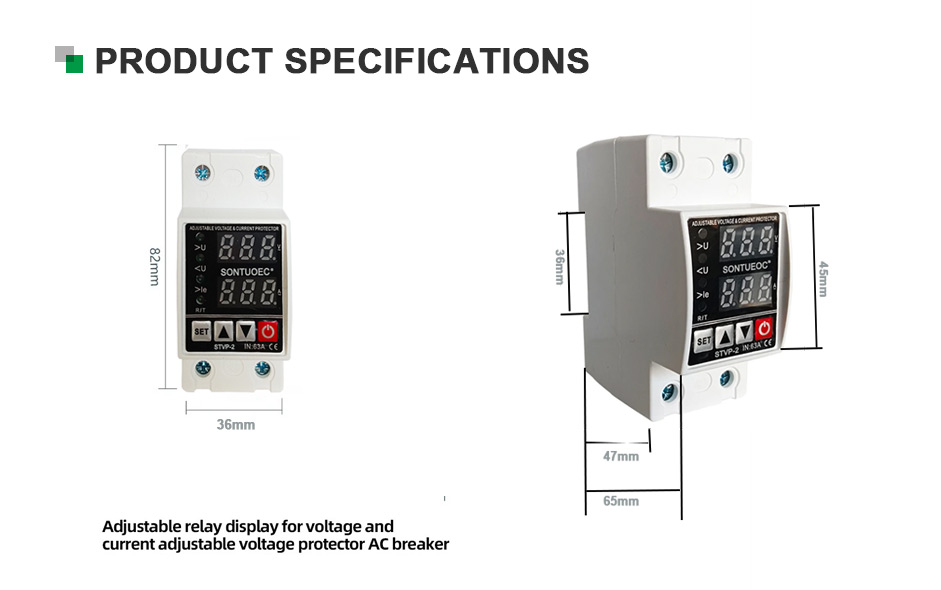

نصب | راه آهن دین 35 میلی متری |
زمان حرکت تعادل سه فاز
شماره |
بار جریان تنظیم |
زمان حرکت |
شرط شروع |
دمای محیط |
||
1 |
1.05 |
> 2 ساعت |
حالت سرد |
5 ± 5 درجه سانتیگراد |
||
2 |
1.2 |
<2 ساعت |
حالت گرما (به دنبال آزمون شماره 1) |
|||
3 |
1.5 |
<4 دقیقه |
||||
4 |
7.2 |
10a |
2S |
≤63a |
حالت سرد |
|
10 |
4S |
> 63a |
مشخصه حرکت فاز
شماره |
بار جریان تنظیم |
زمان حرکت |
شرط شروع |
دمای محیط |
|
هر دو مرحله |
مرحله دیگر |
||||
1 |
1 |
0.9 |
> 2 ساعت |
حالت سرد |
5 ± 5 درجه سانتیگراد |
2 |
1.15 |
0 |
<2 ساعت |
حالت گرما (به دنبال آزمون شماره 1) |
اصل بهره برداری:
با نظارت بر ولتاژ در مدار ، هنگامی که ولتاژ پایین تر از مقدار تعیین شده باشد ، محافظ ولتاژ کم منبع تغذیه را قطع می کند یا اقدامات محافظتی دیگر را برای جلوگیری از آسیب دیدن تجهیزات یا عدم توانایی کار به طور عادی به دلیل ولتاژ انجام می دهد.
سناریوی برنامه:
مناسب برای موارد مختلف که نیاز به تأمین ولتاژ پایدار دارند ، مانند سیستم انرژی الکتریکی ، سیستم کنترل اتوماسیون صنعتی ، لوازم خانگی و غیره.

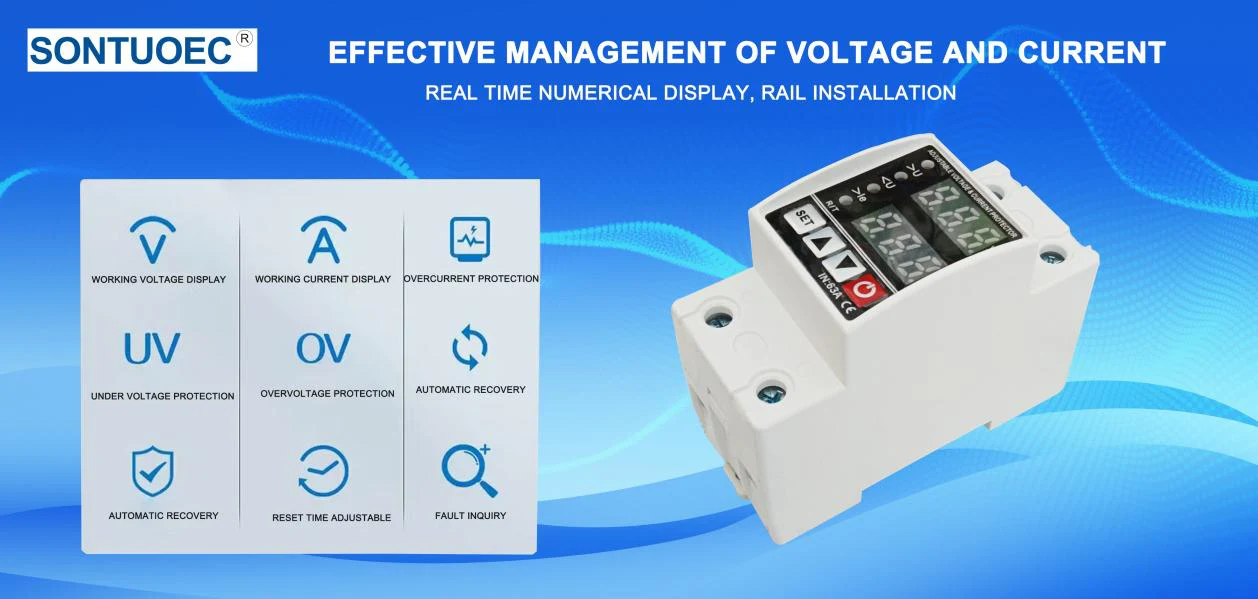

ویژگی ها:
با حساسیت بالا ، عمل دقیق و محافظت قابل اعتماد مشخص می شود.
این می تواند تجهیزات را از آسیب های ولتاژ محافظت کند و اطمینان حاصل کند که تجهیزات به طور عادی تحت یک محیط ولتاژ پایدار کار می کنند.
توجه داشته باشید: هنگامی که ابتدا محصول را به هم وصل می کنید ، باید حدود 10 ثانیه صبر کنید (زمان تأخیر در قدرت: 1 ثانیه 50 0 0 (پیش فرض: 10 ثانیه)) ، پس از خاموش کردن چراغ قرمز ، محصول کار می کند.

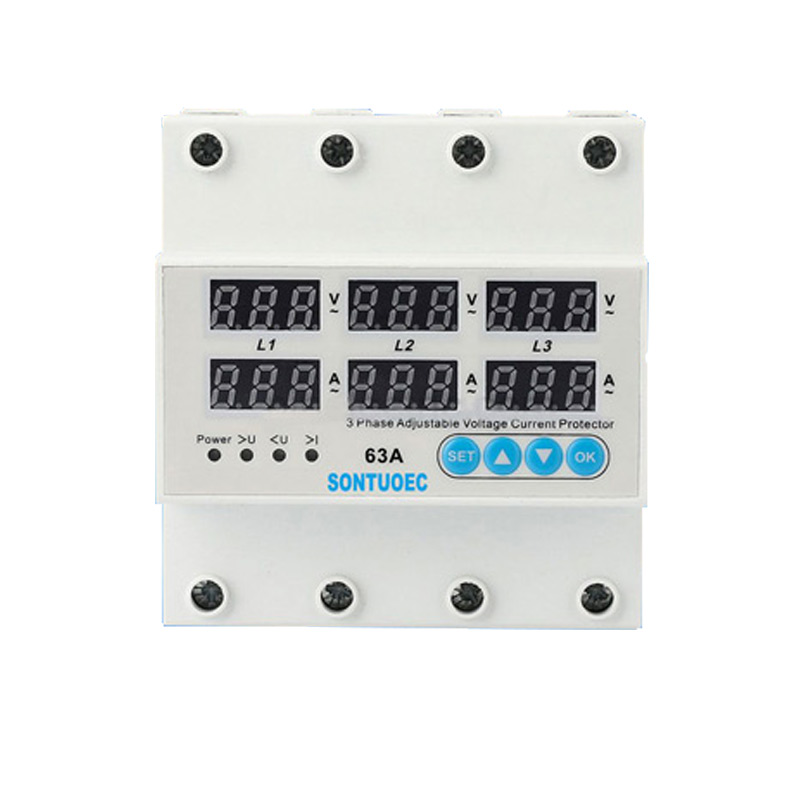

علاوه بر محافظت از ولتاژ و ولتاژ جداگانه ، محافظ های یکپارچه وجود دارند که هم ولتاژ و هم از ولتاژ ولتاژ را فراهم می کنند. این محافظان ترکیبی به طور معمول از ویژگی های جامع محافظت جامع تری برخوردار هستند و قادر به پاسخ دادن به ناهنجاری های مختلف ولتاژ در همان زمان هستند و محافظت جامع تری برای مدارها و تجهیزات ارائه می دهند.
