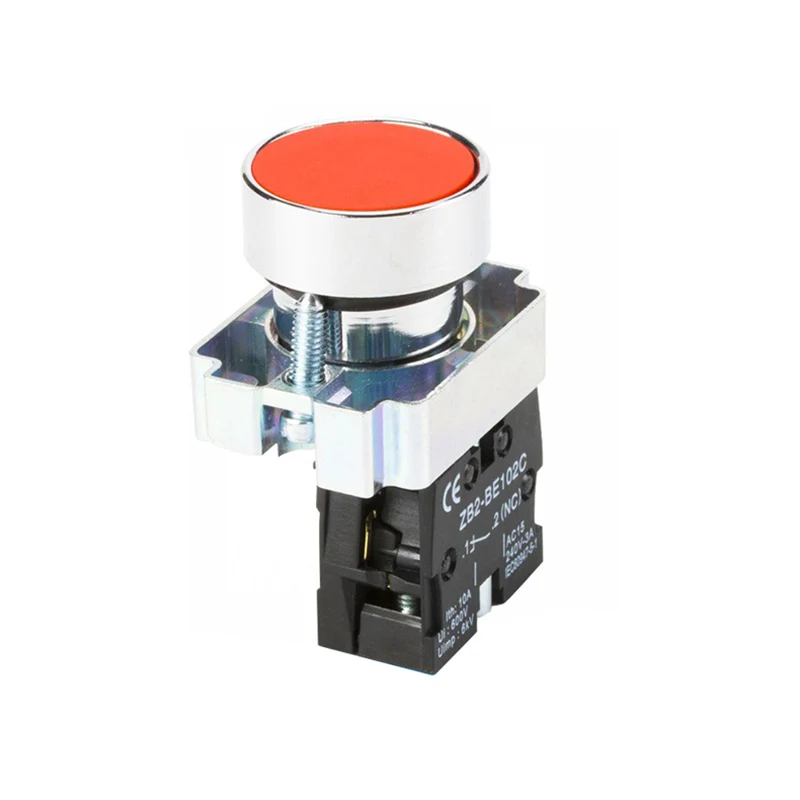

سوئیچ استارت دکمه فشار یک دستگاه سوئیچینگ است که به صورت دستی برای دستیابی به کنترل خاموش یک مدار فشرده می شود. معمولاً برای شروع یا متوقف کردن موتورها ، پمپ ها یا سایر دستگاه های مکانیکی استفاده می شود و بخشی جدایی ناپذیر از اتوماسیون صنعتی و سیستم های کنترل الکتریکی است.

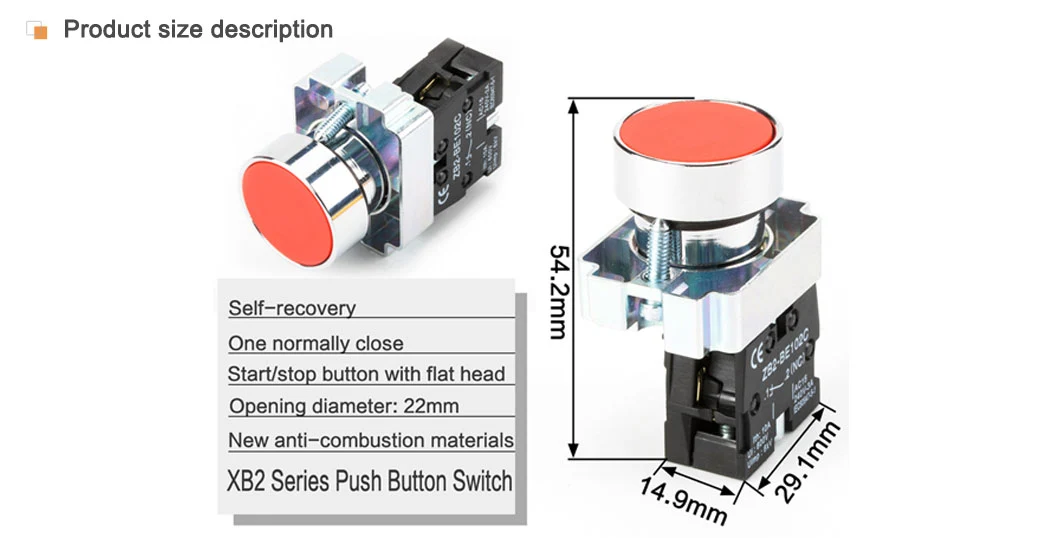

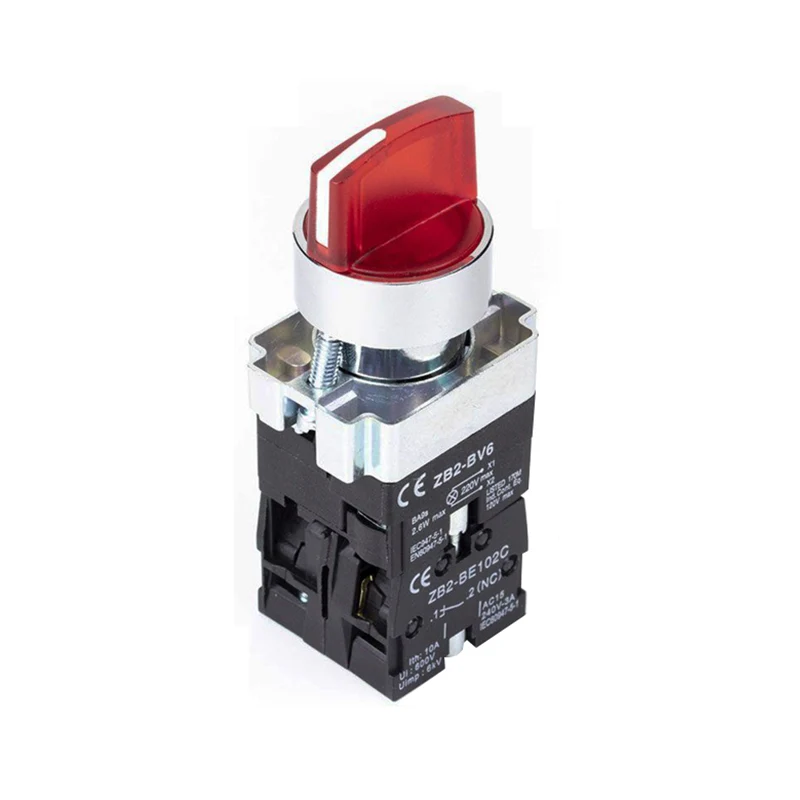

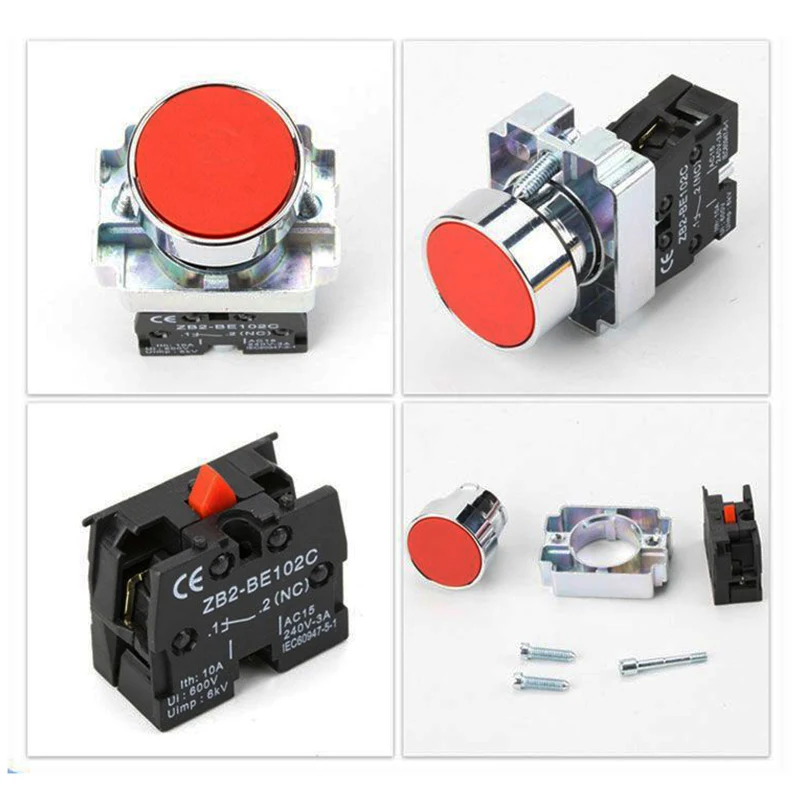

مدل شماره. | سری XB2 |
نوع |
سوئیچ دکمه فشار |
حجاب رتبه (حداکثر) |
380/400V |
بسامد |
50 هرتز/60 هرتز |
منشاء |
ونژو ژانجیانگ |
ظرفیت تولید |
5000 قطعه در روز |
استاندارد |
IEC 60947-5-1 |
بسته حمل و نقل |
جعبه داخلی/کارتن |
علامت تجاری |
Sontuoec ، Wzstec Chesa Estune ، IMDEC |
کد HS |
8536500090 |
اصل عمل
اصل عملیاتی سوئیچ فعال شده فشار ، نسبتاً ساده است. هنگامی که فشار فشار داده می شود ، مخاطبین داخلی بسته می شوند و اجازه می دهند جریان از آن عبور کند و دستگاه مورد نظر را فعال کند. هنگامی که دکمه آزاد شد ، مخاطبین باز می شوند ، جریان قطع می شود و دستگاه کار را متوقف می کند. این سادگی از عملکرد باعث شده است که سوئیچ های فعال شده با فشار به یک وسیله کنترل استاندارد در بسیاری از تجهیزات صنعتی و سیستم های الکتریکی تبدیل شود.

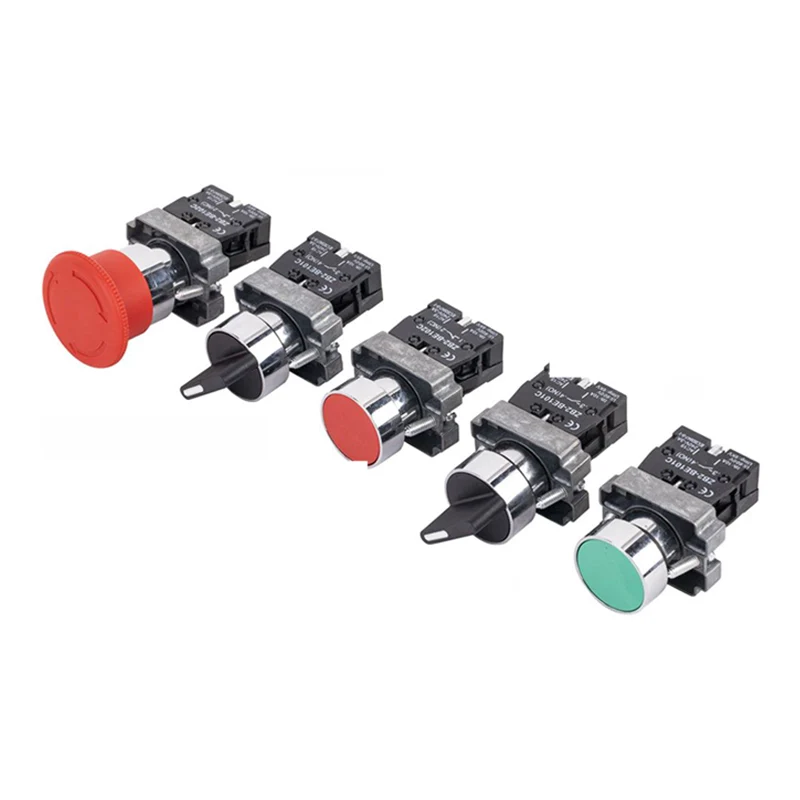

سوئیچ های فعال شده Pushbutton در انواع و ساختارهای مختلفی قرار می گیرند ، موارد زیر معمول است:
به طور معمول نوع باز (نه ، به طور معمول باز): وقتی دکمه فشرده نشود ، مخاطبین در حالت قطع شده قرار دارند. هنگام فشار دادن دکمه ، مخاطبین بسته شده و جریان از طریق آن عبور می کنند.
به طور معمول بسته (NC ، به طور معمول بسته): وقتی دکمه فشرده نشود ، مخاطب بسته می شود. پس از فشار دادن دکمه ، مخاطب بسته شده و جریان قطع می شود.
دکمه های فشار با عملکرد خود قفل کردن: هنگام فشار دادن ، حتی اگر انگشت آزاد شود ، مخاطب تا زمانی که دکمه فشار داده شود یا دکمه تنظیم مجدد فشرده شود ، بسته می شود و مخاطب شکسته نمی شود.

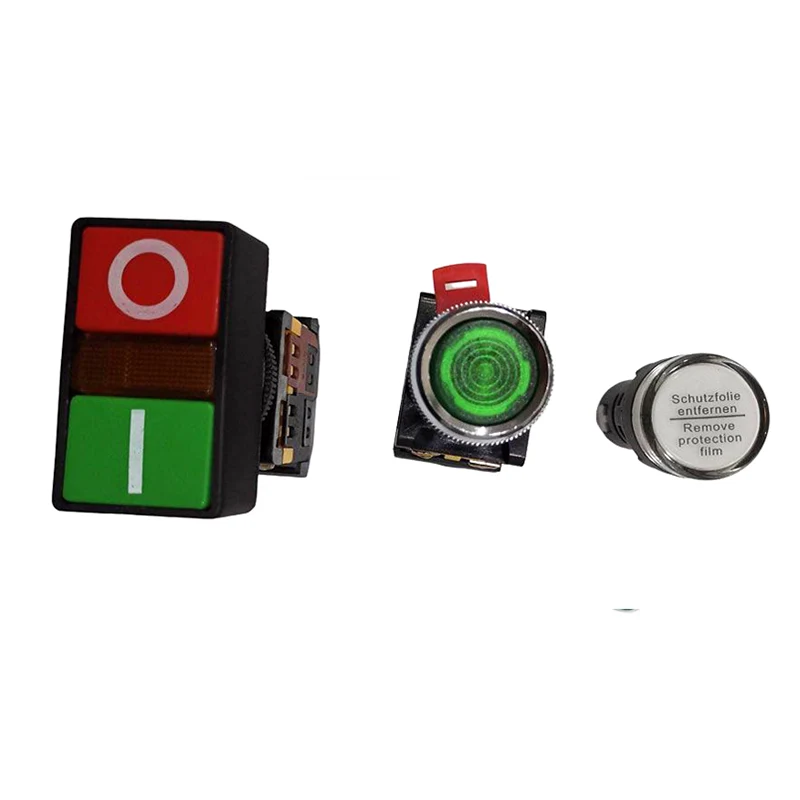

دکمه های فشار با لامپ های نشانگر: لامپ های نشانگر در فشارگاه ها یکپارچه شده اند تا وضعیت عملیاتی دستگاه را نشان دهند (به عنوان مثال در حال اجرا ، متوقف شده و غیره).
علاوه بر این ، سوئیچ های فعال شده Pushbutton را می توان با توجه به پارامترهایی مانند روش نصب (به عنوان مثال نصب پانل ، نصب و غیره) ، کلاس محافظت (به عنوان مثال رتبه IP) ، جریان و ولتاژ دارای رتبه بندی طبقه بندی کرد.
سوئیچ های شروع دکمه به طور گسترده ای در موارد مختلف مورد استفاده قرار می گیرند که نیاز به کنترل دستی دارند ، مانند:
سیستم کنترل اتوماسیون صنعتی: برای شروع و متوقف کردن تجهیزات مختلف مکانیکی در خط تولید مانند موتورها ، پمپ ها ، نوار نقاله ها و غیره استفاده می شود.
سیستم برق برقی: برای کنترل مدارها ، مانند منبع تغذیه سوئیچینگ ، مدارهای روشنایی و غیره استفاده می شود.
حمل و نقل: برای کنترل شروع و توقف وسایل نقلیه ، کشتی ها و سایر وسایل حمل و نقل استفاده می شود.
لوازم الکتریکی خانگی: برای کنترل سوئیچ لوازم برقی خانگی مانند فن های برقی ، ماشین لباسشویی و غیره استفاده می شود.
