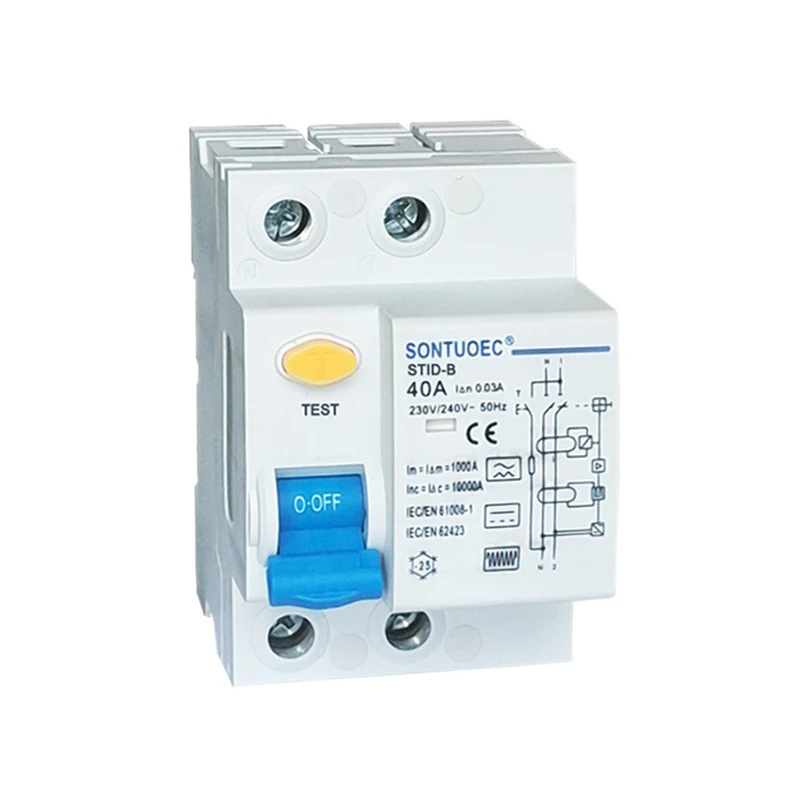

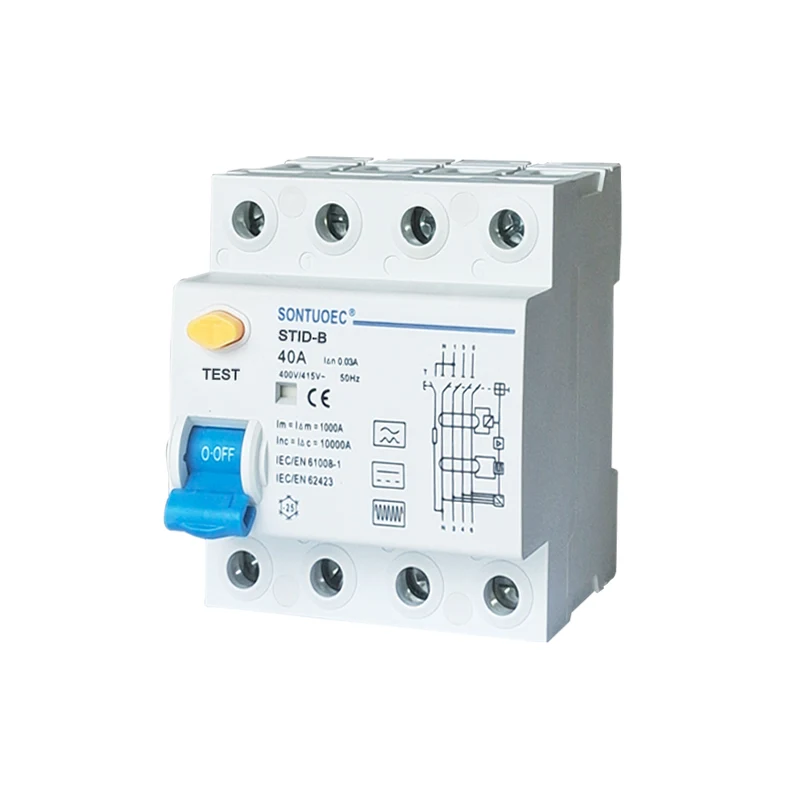

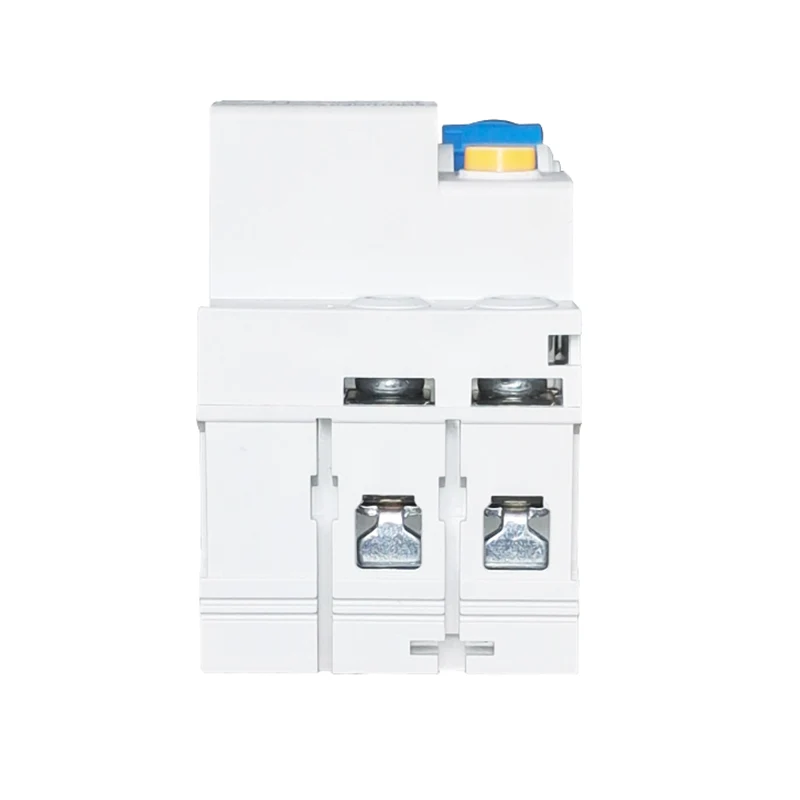

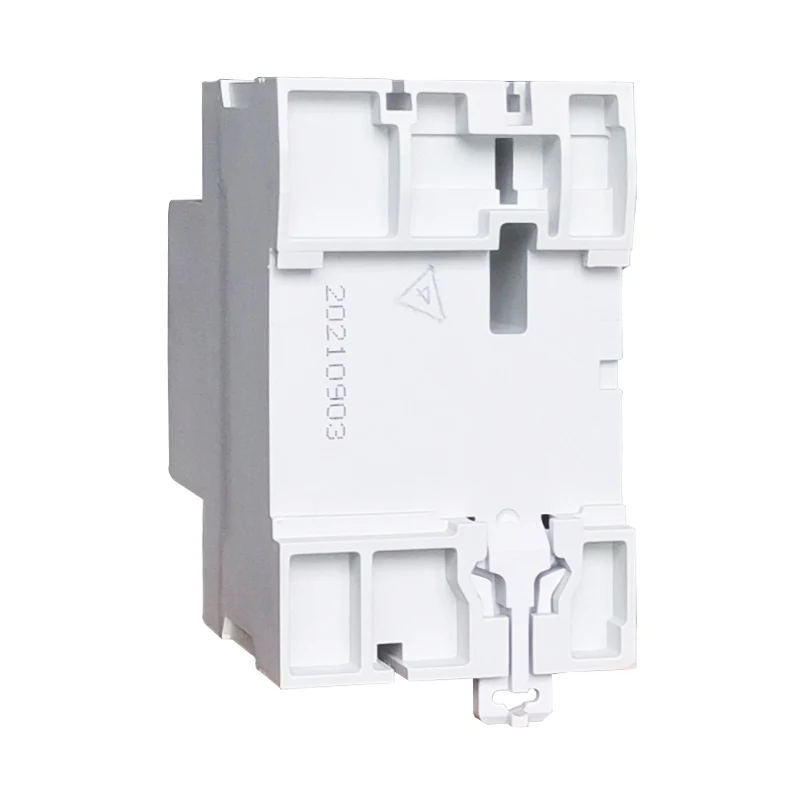

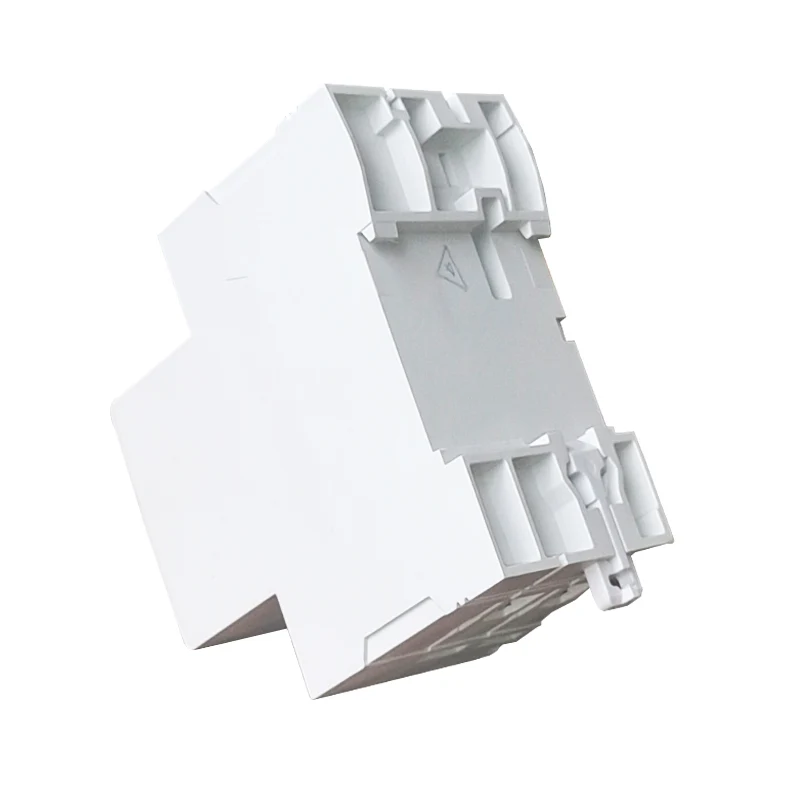

مدار شکن جریان باقیمانده مدل RCCB B

مدار قطع کننده جریان باقیمانده مدل RCCB B در صورت وجود جریان خطای پیوسته در شبکه های سه فاز محافظت می کند. معمولاً در زمینه ایستگاه های شارژ، تجهیزات پزشکی و تجهیزات پزشکی، کنترلرها و درایوهای سرعت متغیر، شارژ باتری و اینورترها (DC) استفاده می شود...STID-B با IEC/EN620 و IEC/EN620 مطابقت دارد استاندارد

مدل:STID-B

ارسال استعلام

توضیحات محصول

برقی ویژگی	استاندارد		IEC/EN62423&IEC/EN61008-1
	نوع (شکل موجی نشت زمین حس شده)		B
	جریان دارای رتبه در	A	25,40,63
	لهستانی ها	P	1P+N،3P+N
	ولتاژ نامی Ue	V	IP+N:230/240V;3P+N:400/415V
	حساسیت رتبه بندی شده I n	A	0.03،0.1،0.3
	رابط کاربری ولتاژ عایق	V	500
	رتبه بندی ساخت باقی مانده و	A	500 (In=25A/40A)
	ظرفیت شکست I m	A	630 (In=63A)
	جریان اتصال کوتاه I ج	A	10000
	فیوز SCPD	A	10000
	زمان استراحت در زیر I n	s	≤0.1
	فرکانس نامی	هرتز	50
	ولتاژ مقاومت در برابر ضربه (1.2/5.0) Uimp	V	4000
مکانیک I ویژگی ها	ولتاژ آزمایش دی الکتریک در ایند. فرد. به مدت 1 دقیقه	kv	2.5
	درجه آلودگی		2
	عمر الکتریکی		2000
	MechanicaIife		10000
	نشانگر جریان خطا		بله
	درجه حفاظت		IP20
	دمای محیط (با میانگین روزانه 35)	ºC	-40 ~ + 55 درجه سانتیگراد
	دمای ذخیره سازی	ºC	-40 ~ + 70 درجه سانتیگراد

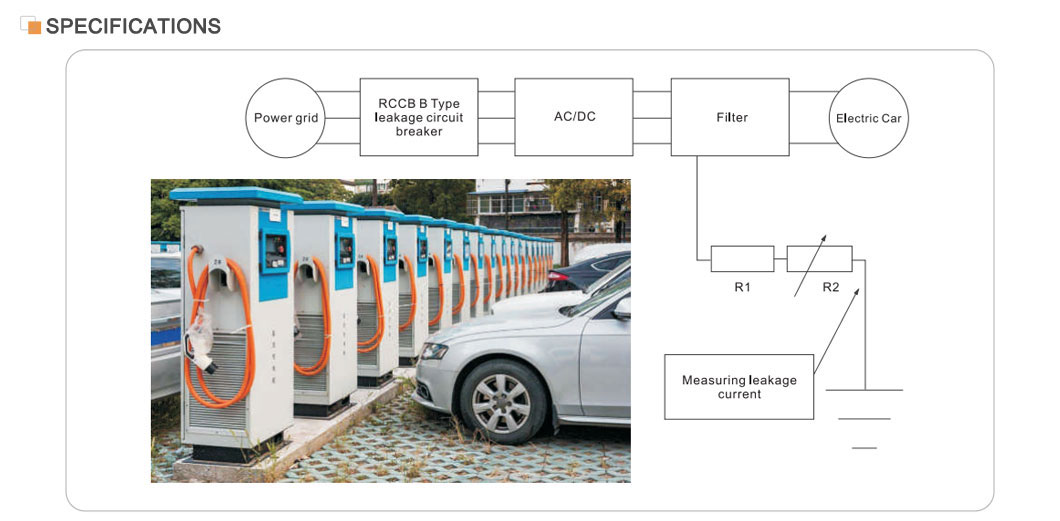

مدار شکن جریان باقیمانده مدل STID-B RCCB B برای نوع A مناسب است و همچنین برای صاف کردن جریان‌های باقیمانده DC، جریان‌های باقیمانده DC که ممکن است از مدارهای یکسوکننده و جریان‌های باقیمانده AC با فرکانس بالا ایجاد شوند، مناسب است. در صورت بروز جریان های خطای پیوسته در شبکه های سه فاز محافظت می کند. STID-B معمولاً در زمینه‌های ایستگاه‌های شارژ، تجهیزات و ابزار پزشکی، کنترل‌کننده‌ها و درایوهای سرعت متغیر، شارژرهای باتری و اینورترها (DC) استفاده می‌شود. STID-B با استانداردهای IEC/EN61008 و IEC/EN62423 مطابقت دارد.

ویژگی های اصلی

جریان نامی: 40A، مناسب برای سیستم های الکتریکی جریان بزرگتر.

حفاظت در برابر نشتی: با حساسیت و دقت بالا می تواند جریان نشتی را تشخیص داده و در مدت زمان بسیار کوتاهی برق را قطع کند.

عملکرد ایمنی: مطابق با استانداردهای بین المللی مانند IEC/EN61008.1 و GB16916.1 است که ایمنی و قابلیت اطمینان محصول را تضمین می کند.

دامنه کاربرد: به طور گسترده در ساختمان های صنعتی، تجاری، بلندمرتبه و عمرانی برای ارائه حفاظت جامع برای سیستم الکتریکی استفاده می شود.

اصل عملیات

مدار شکن جریان باقیمانده مدل RCCB B بر اساس ترانسفورماتور جریان توالی صفر است. هر فاز رسانا از یک ترانسفورماتور جریان توالی صفر می گذرد که طرف ثانویه آن به یک دتنت الکترومغناطیسی متصل است. در شرایط عادی، مجموع بردار جریان های فاز از ترانسفورماتور جریان توالی صفر صفر است، بنابراین شار عبوری از ترانسفورماتور صفر است، ولتاژ خروجی ثانویه نیز صفر است و قطع کننده مدار کار نخواهد کرد. با این حال، هنگامی که جریان نشتی افزایش می‌یابد و ولتاژ خروجی جانبی ثانویه را به یک سطح معین سوق می‌دهد، رهاسازی الکترومغناطیسی فعال می‌شود و مکانیزم عملیاتی را به سمت عمل هدایت می‌کند و کنتاکت‌های متصل به منبع تغذیه را قطع می‌کند، بنابراین محافظت در برابر نشت را تحقق می‌بخشد.

انتخاب و نصب

انتخاب: هنگام انتخاب RCCB، پارامترهایی مانند ولتاژ نامی، جریان نامی، جریان عمل نشتی و زمان عمل سیستم الکتریکی باید در نظر گرفته شود. همچنین لازم است یک RCCB مناسب با توجه به نوع حفاظت مورد نیاز (به عنوان مثال حفاظت تماس مستقیم یا حفاظت تماس غیر مستقیم) انتخاب شود.

نصب: RCCB باید در انتهای ورودی سیستم الکتریکی یا روی یک خط انشعاب نصب شود تا از حفاظت کامل از کل سیستم الکتریکی یا یک خط انشعاب خاص اطمینان حاصل شود. در طول نصب، استانداردها و کدهای مربوطه باید به شدت رعایت شود تا از اتصال مناسب و عملکرد قابل اعتماد RCCB اطمینان حاصل شود.
