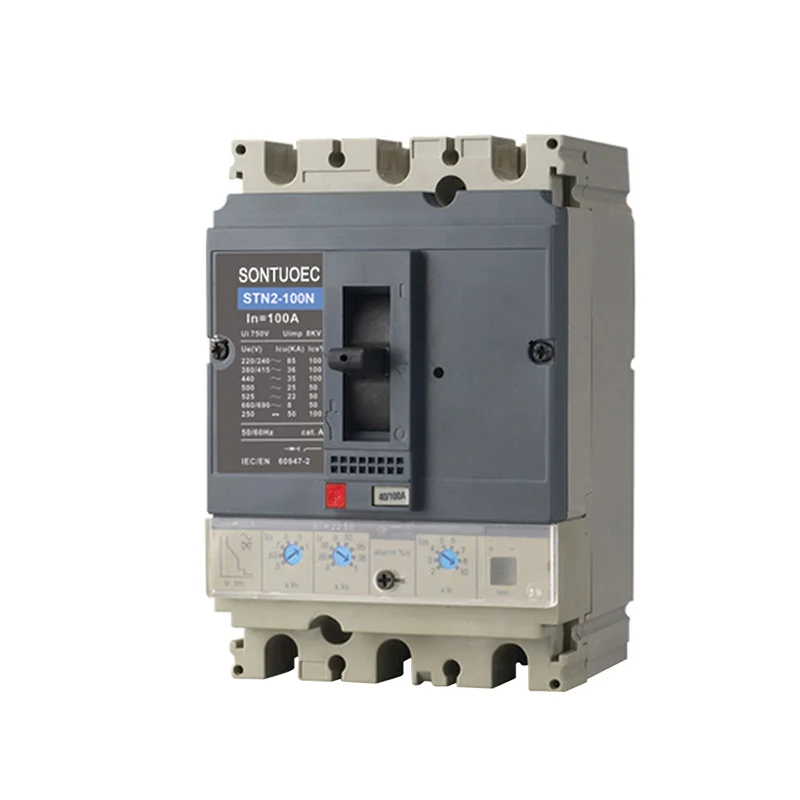

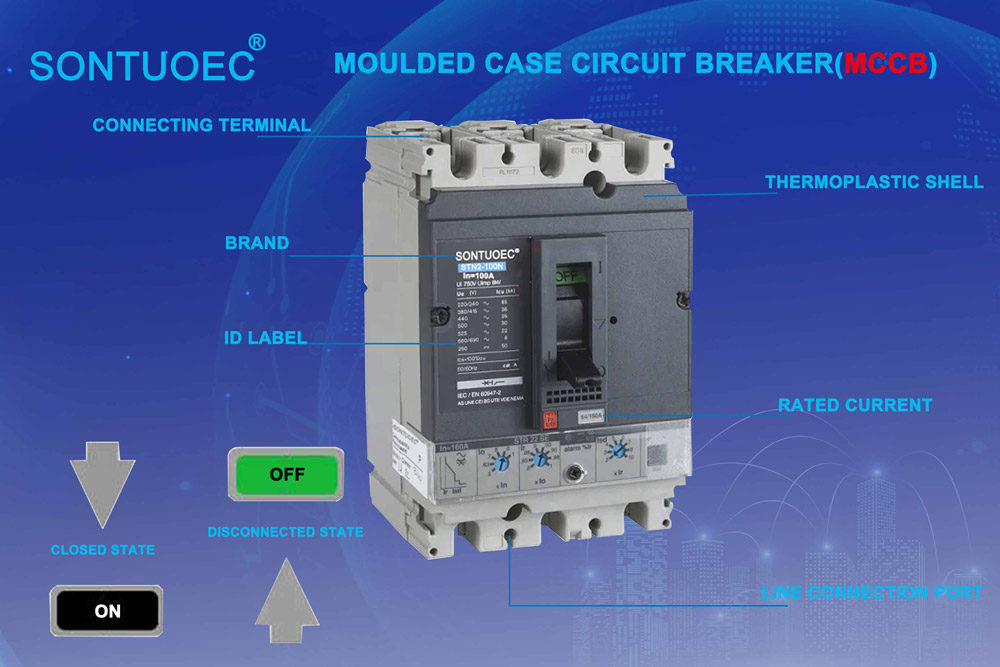

اصل عملیاتی شکن ایمنی MCCB 3P بر اساس ترکیب یک ماشه مغناطیسی و یک پاسخ دهنده حرارتی است. هنگامی که یک بیش از حد یا اتصال کوتاه در یک مدار رخ می دهد ، جریان به طرز چشمگیری افزایش می یابد و ماشه مغناطیسی این ناهنجاری را حس می کند و به سرعت مدار را قطع می کند. در همین حال ، پاسخ دهنده حرارتی تغییرات دما در مدار را تشخیص می دهد و همچنین باعث می شود MCCB در صورت فراتر از مقدار تنظیم ، مدار را قطع کند ، بنابراین به طور موثری از آسیب تجهیزات و تصادفات آتش سوزی جلوگیری می کند.

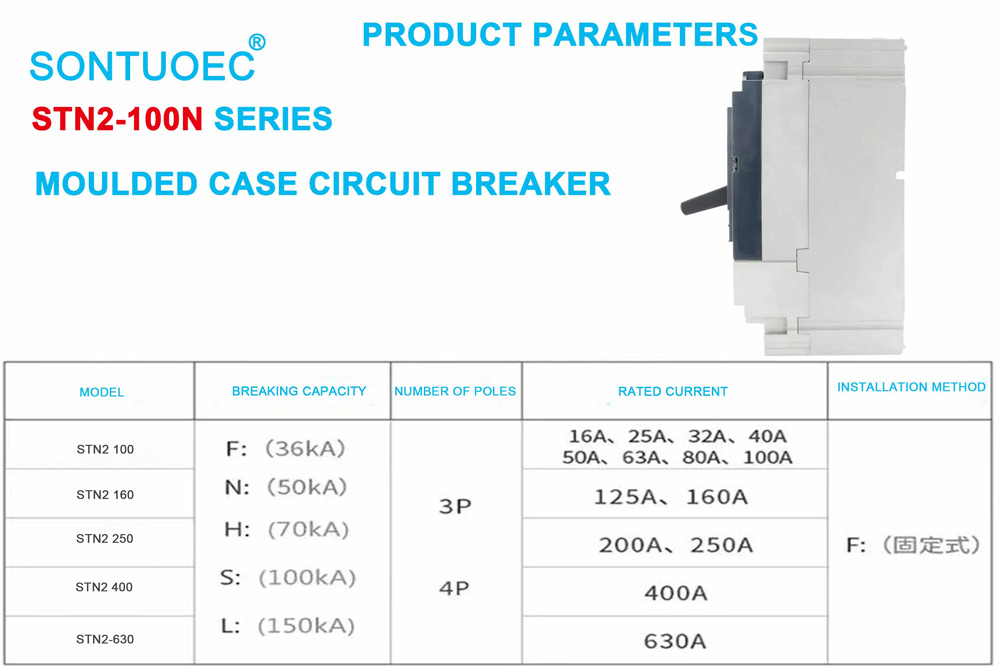

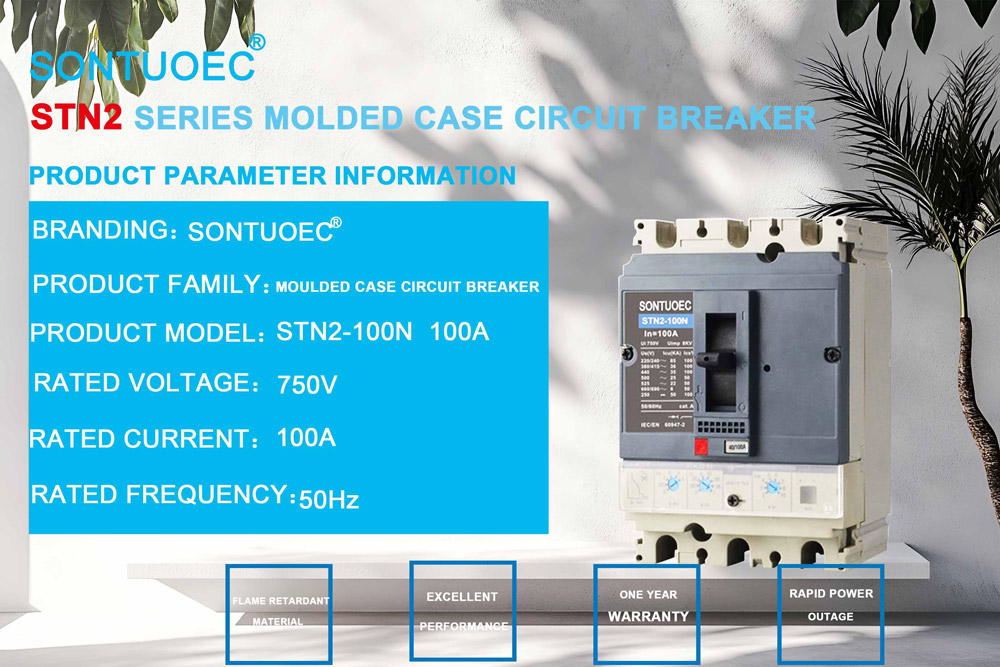

مشخصات |
STN2-100 |
STN2-160 |
STN2-250 |
STN2-400 |
STN2-630 |
|||||||||||||||
جریان قاب (A) |
100 |
160 |
250 |
400 |
630 |
|||||||||||||||
تعداد قطب ها |
3 |
4 |
3 |
4 |
3 |
4 |
3 |
4 |
3 |
4 |
||||||||||
ظرفیت شکست نهایی (ICU ، کا) |
F |
N |
H |
F |
N |
H |
F |
N |
H |
F |
N |
H |
F |
N |
H |
|||||
AC220 / 240V (از) |
85 |
90 |
100 |
85 |
90 |
100 |
85 |
90 |
100 |
40 |
85 |
100 |
40 |
85 |
100 |
|||||
AC380/415V (KA) |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
|||||
ولتاژ عایق بندی شده |
AC800V |
|||||||||||||||||||
ولتاژ کار دارای امتیاز |
AC690V |
|||||||||||||||||||
جریان دارای امتیاز ، دور شدن حرارتی ، tmd ، a |
63 ، 80 ، 100 |
80 ، 100 ، 125 ، 160 |
125 ، 160 ، 200 ، 250 |
- |
- |
|||||||||||||||
جریان فعلی ، الکترونیکی TRIPPING ، MIC ، a |
40 ، 100 |
40 ، 100 ، 160 |
100 ، 160 ، 250 |
250 ، 400 |
250 ، 400 ، 630 |
|||||||||||||||
کمکی ، هشدار ، تقصیر لوازم |
یا/SD/SDE/SDX |
|||||||||||||||||||
شنت و زیر سیم پیچ ولتاژ |
mx/mn |
|||||||||||||||||||
زندگی مکانیکی |
50000 |
40000 |
20000 |
15000 |
15000 |
|||||||||||||||
زندگی برقی |
30000 |
20000 |
10000 |
6000 |
4000 |

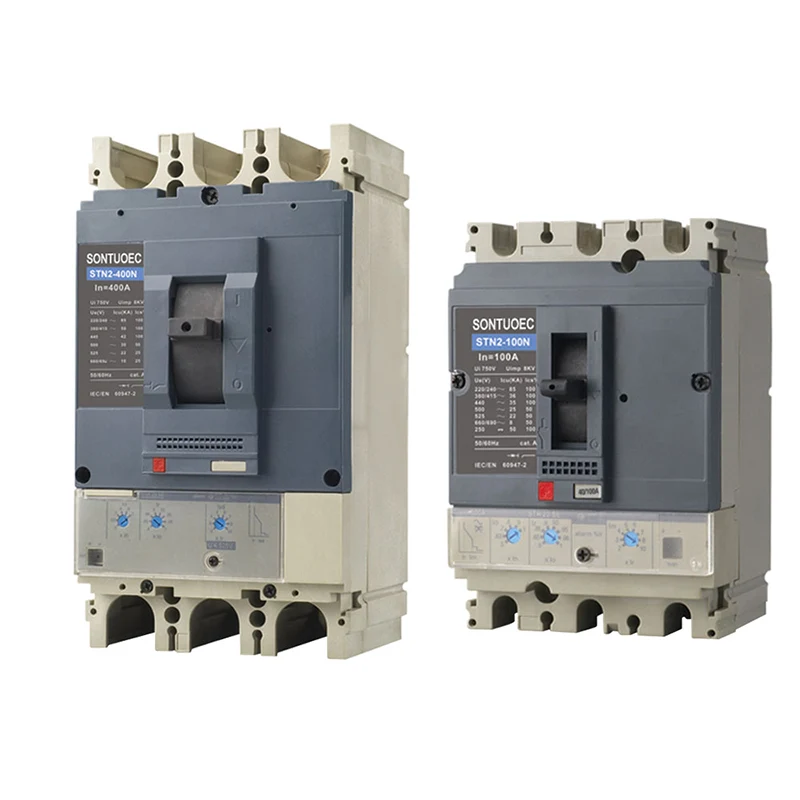

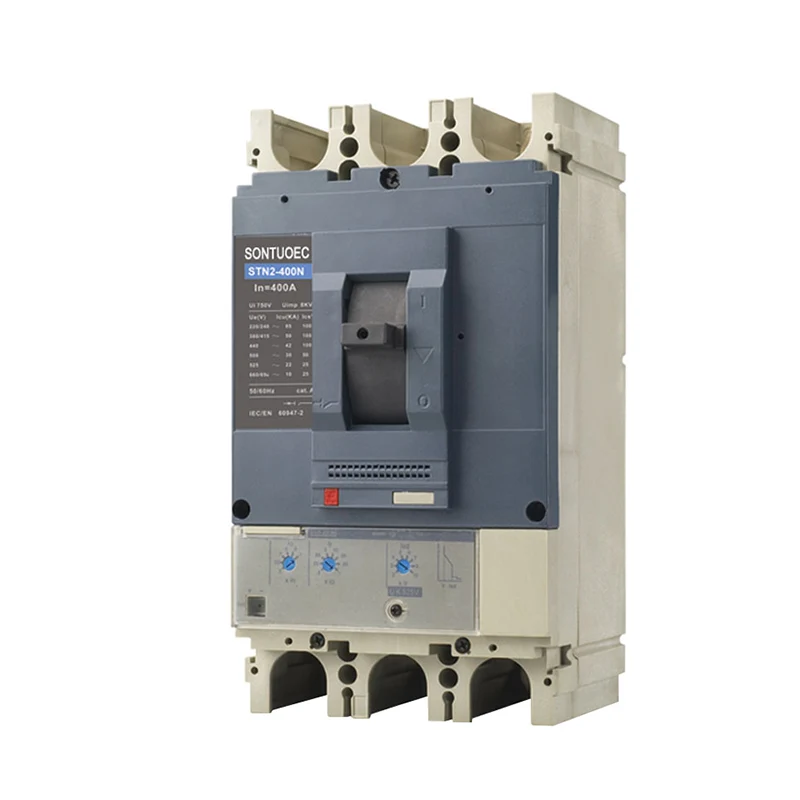

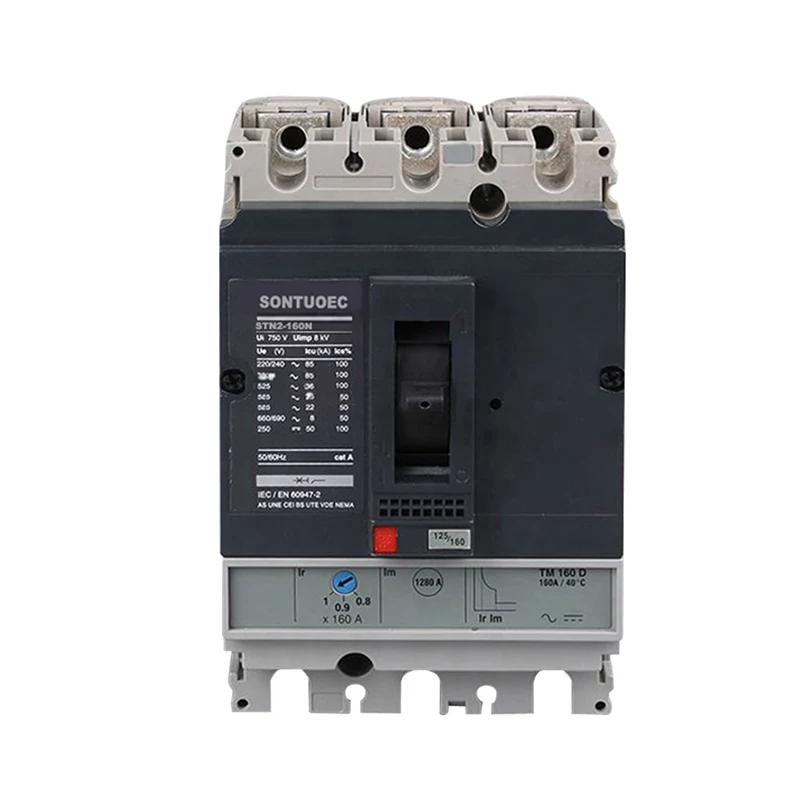

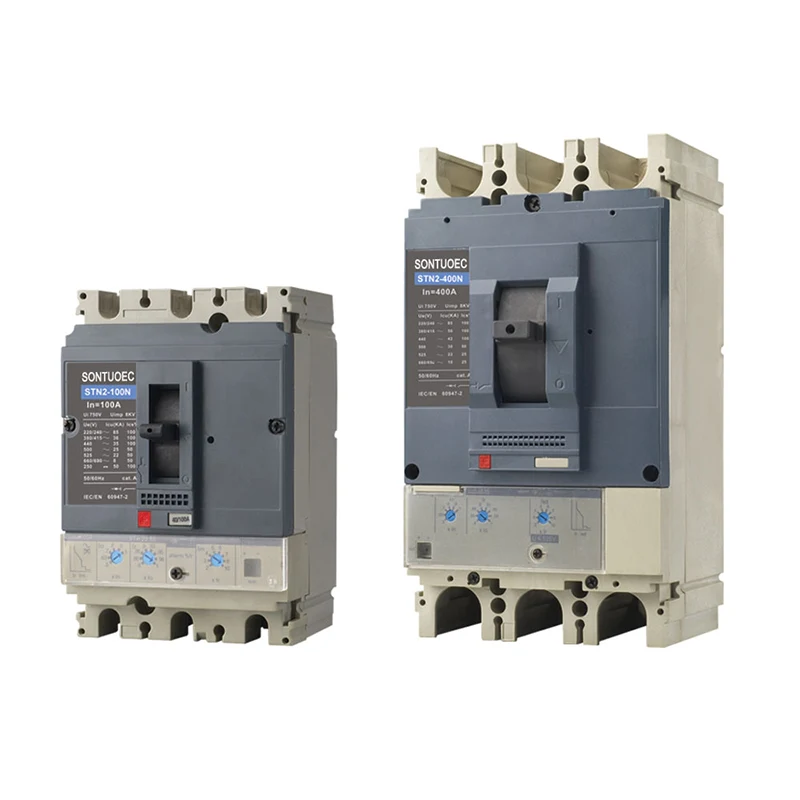

ایمنی شکن MCCB 3P/4P منعکس کننده آخرین اصل محدود کننده فعلی و فناوری تولید است که توسط ساختارهای جمع و جور ، مدولار سازی کامل ، شکستن زیاد و صفر فلاور مشخص می شود. قطع کننده مدار مجهز به دستگاه حفاظت بیش از حد ، اتصال کوتاه و ولتاژ است ، به طوری که از مدار و تجهیزات منبع تغذیه در برابر آسیب محافظت می کند.
طراحی دو قطبی: MCCB 3P/4P از طراحی دو قطبی است ، به این معنی که می تواند سیم های صفر و آتش را همزمان کنترل کند و از ایمنی و پایداری مدار اطمینان حاصل کند.
با دقت بالا: با عملکرد تشخیص جریان با دقت بالا ، می تواند وضعیت گسل را در مدار به طور دقیق تعیین کرده و مدار را به موقع قطع کند.
قابلیت اطمینان بالا: ساخته شده با فناوری و مواد پیشرفته ، از قابلیت اطمینان و ثبات بالایی برخوردار است و می تواند به طور عادی در محیط های مختلف سخت کار کند.
نصب و نگهداری آسان: طراحی معقول ، نصب آسان و در عین حال آسان برای نگهداری و جایگزینی ، کاهش هزینه های عملکرد و نگهداری کاربر.
استانداردهای بین المللی
IEC60947-1: قوانین عمومی
IEC60947-2: قطع کننده مدار
IEC60947-4: کنتاکتورها و مبتدیان موتور ؛
IEC60947-5.1: دستگاه های کنترل کننده مدار کنترل و عناصر سوئیچینگ ؛ اجزای کنترل خودکار.
معیارهای ملی
GB14048.1: قوانین عمومی
GB14048.2: قطع کننده مدار
