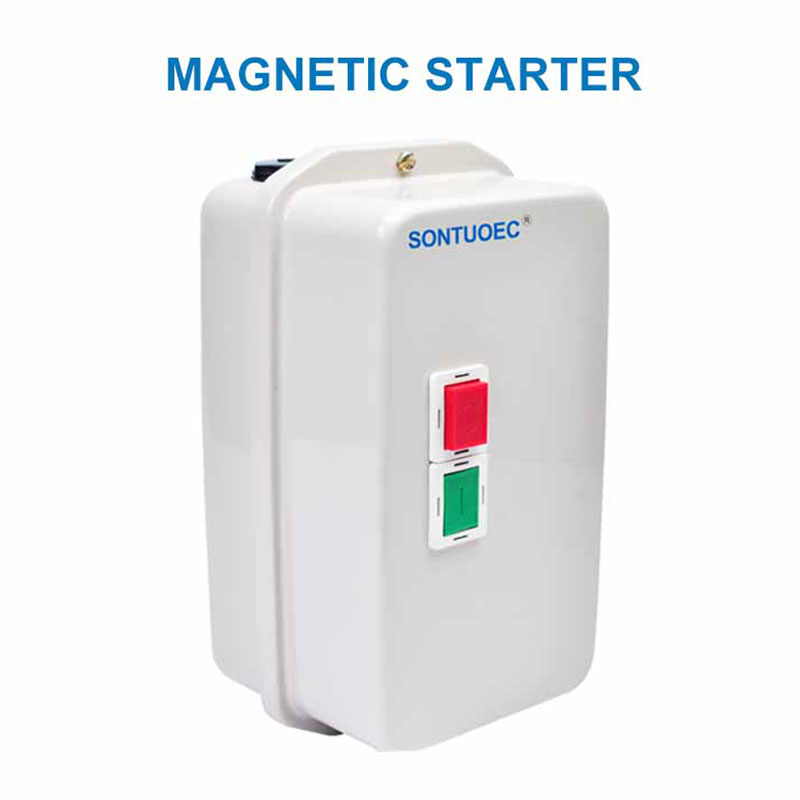

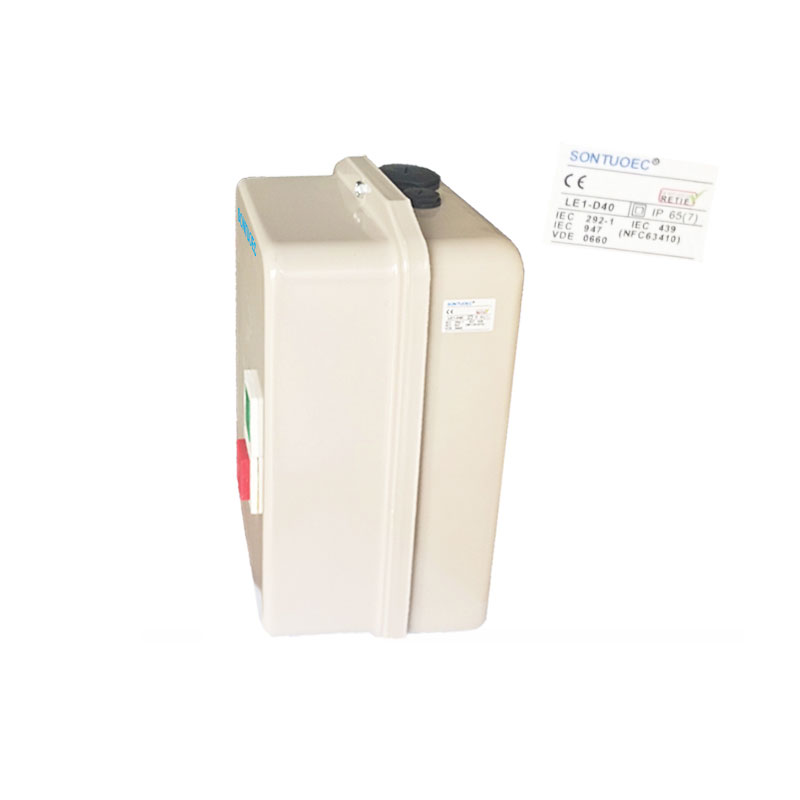

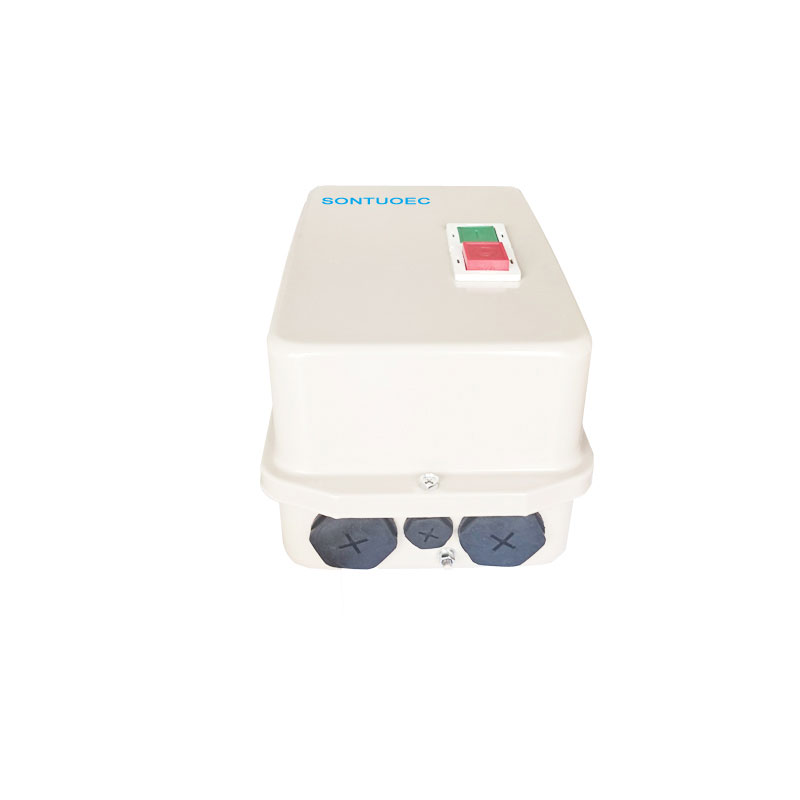

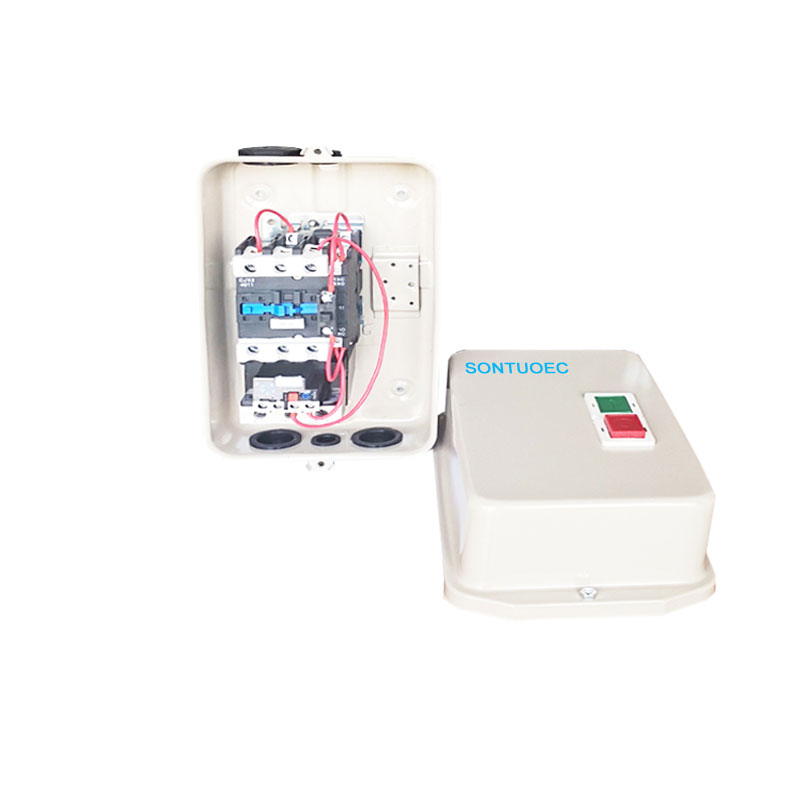

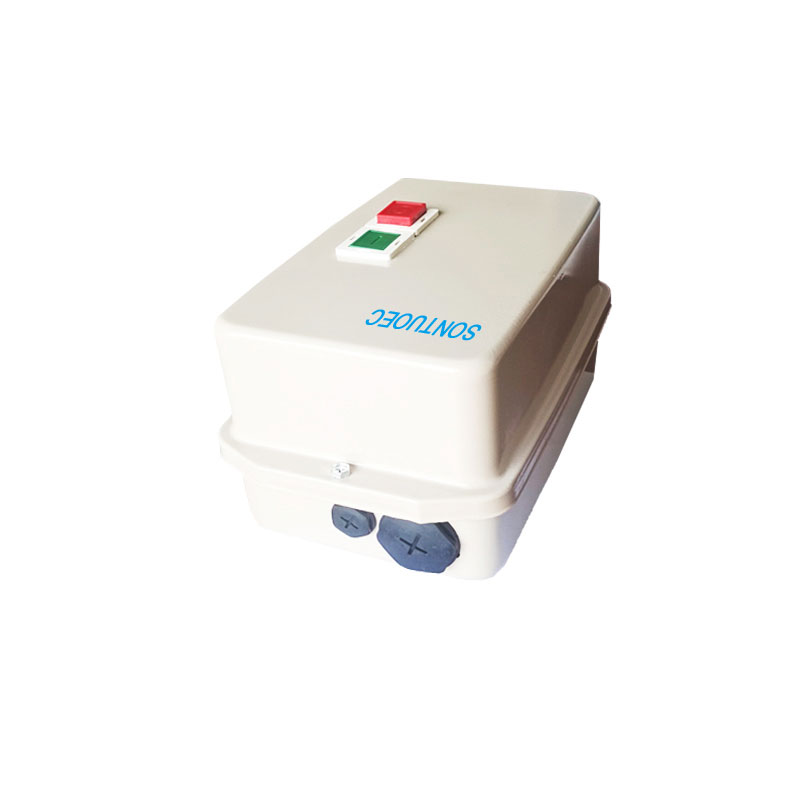

استارت مغناطیسی سری Sle1-D
  • استارت مغناطیسی سری Sle1-Dاستارت مغناطیسی سری Sle1-D
  • استارت مغناطیسی سری Sle1-Dاستارت مغناطیسی سری Sle1-D
  • استارت مغناطیسی سری Sle1-Dاستارت مغناطیسی سری Sle1-D
  • استارت مغناطیسی سری Sle1-Dاستارت مغناطیسی سری Sle1-D
  • استارت مغناطیسی سری Sle1-Dاستارت مغناطیسی سری Sle1-D

استارت مغناطیسی سری Sle1-D

SLE1-D Series Magnetic Starter یک دستگاه کنترل الکتریکی است که شروع و متوقف کردن موتور الکتریکی توسط نیروی الکترومغناطیسی را انجام می دهد. این ماده معمولاً حاوی یک سیم پیچ الکترومغناطیسی است که در صورت انرژی ، یک میدان مغناطیسی تولید می کند که حرکت یک هسته آهن را به خود جلب می کند ، که باعث می شود بسته شدن یا شکستن مخاطبین برای دستیابی به کنترل موتور باشد.

مدل:SLE1-D

ارسال استعلام

توضیحات محصول
مشخصات

حالت محصول شماره و خاص SLE1-09 و 12 Double in Sined ، محافظت شده TOLP429 (3) یا ، F659 (4)
محفظه Sle1-18 و 25 Double in Sined ، محافظت شده TOLP427 (3) یا ، F5577 (4)
SLE1-32 و 95 ماتال ، LP65 تا 559
کنترل (2 دکمه فشار بر روی
پوشش محفظه)
SLE1-32 و 95 1 دکمه شروع سبز ‘1 ، 1red Stop/teset buttion" o "
اتصالات SLE1-32 و 95 برق برق و اتصالات چرخش کنترل


پارامترهای فنی اصلی:

نوع Sle1-9 SLE1-12 Sle1-18 1-25 SLE1-32 Sle1-40 Sle1-50 SLE1-65 Sle1-80 SLE1-95
KW/HP (AC-3) قدرت بازنشسته شده (AC-3)
IEC60947-4
220 ولت 2.2/3 3/4 4/5.5 5.5/7.5 7.5/10 11/5 15/20 18.5/25 22/35 25/35
380 ولت 4/5.5 5.5/7.5 7.5/10 11/15 15/20 18.5/25 22/30 30/40 37/50 45/60
جریان reted (AC-3)
GB14048.4
220 ولت 9 12 15 21 26 36 52 63 75 86
380 ولت 9 12 16 21 25 37 43 59 72 85
جریان گرمایش مجدد (A) 25 32 40 50 60 80 125
VOLAGE INUTALED VOLAGE (V) 660
تماس کمکی
AC-15
تماس استاندارد 1 1no+1nc
جریان مجدد (A) 220 ولت 1.6
380 ولت 0.95
رله های حرارتی Suitabie LR2D-1305/1314
(0.63 ~ 1.0/7 ~ 10)
LR2D-1316
(13 ~ 9)
LR2D-1321
(18 ~ 18)
LR2D-1322
(25 ~ 17)
LR2D-1353
(32 23 23)
LR2D-3355
(40 ~ 40)
LR2D-3359
(65 ~ 48)
LR2D-3361
(70 ~ 55)
LR2D-3363
(80 ~ 63)
LR2D-3365
(93 ~ 80)
امتیاز محفظه                 LP65


اصل عمل

اصل کار استارت مغناطیسی سری SLE1-D مبتنی بر تعامل القاء الکترومغناطیسی و نیروی الکترومغناطیسی است. هنگامی که منبع تغذیه کنترل انرژی می یابد ، سیم پیچ الکترومغناطیسی یک میدان مغناطیسی تولید می کند که هسته آهن را برای حرکت و بسته شدن مخاطبین جذب می کند و موتور با برق تأمین می شود و شروع به کار می کند. هنگامی که منبع تغذیه کنترل از بین می رود ، میدان مغناطیسی از بین می رود ، هسته آهن تحت عمل بهار بازنشانی می شود ، مخاطبین شکسته می شوند و موتور متوقف می شود.


انواع و ویژگی ها

انواع مختلفی از مبتدیان مغناطیسی SLE1-D ، مانند مبتدیان مغناطیسی مستقیم بر روی خط (DOL) SLE1-D ، شروع کننده های ستاره-دلتا (ستاره-دلتا) ، مبتدیان خودکار و غیره وجود دارد. انواع مختلفی از مبتدیان مغناطیسی SLE1-D دارای ویژگی های مختلف و دامنه کاربرد هستند.


1.Direct On-Line (DOL) SLE1-D Starter:

ساختار ساده ، کم هزینه.

مناسب برای شروع و متوقف کردن کنترل موتورهای کوچک.


2.star-delta (star-delta) استارت:

با تغییر سیم کشی موتور ، هدف کاهش ولتاژ و جریان را در حین شروع متوجه می شود.

مناسب برای کنترل شروع موتور متوسط.


3. starter autotransformer:

برای کاهش ولتاژ و جریان هنگام شروع موتور از یک انتقال دهنده خودکار استفاده می کند.

قابل استفاده برای کنترل شروع موتورهای با قدرت بالا.

SLE1-D Series Magnetic StarterSLE1-D Series Magnetic StarterSLE1-D Series Magnetic StarterSLE1-D Series Magnetic Starter


سناریوهای کاربردی

مبتدیان مغناطیسی SLE1-D به طور گسترده در کاربردهای مختلف صنعتی و تجاری مانند تولید ، ساخت و ساز ، کشاورزی و حمل و نقل استفاده می شود. آنها برای کنترل انواع مختلف موتورها مانند موتورهای ناهمزمان سه فاز ، موتورهای دی سی و غیره برای تولید خودکار و کنترل از راه دور تجهیزات استفاده می شوند.
