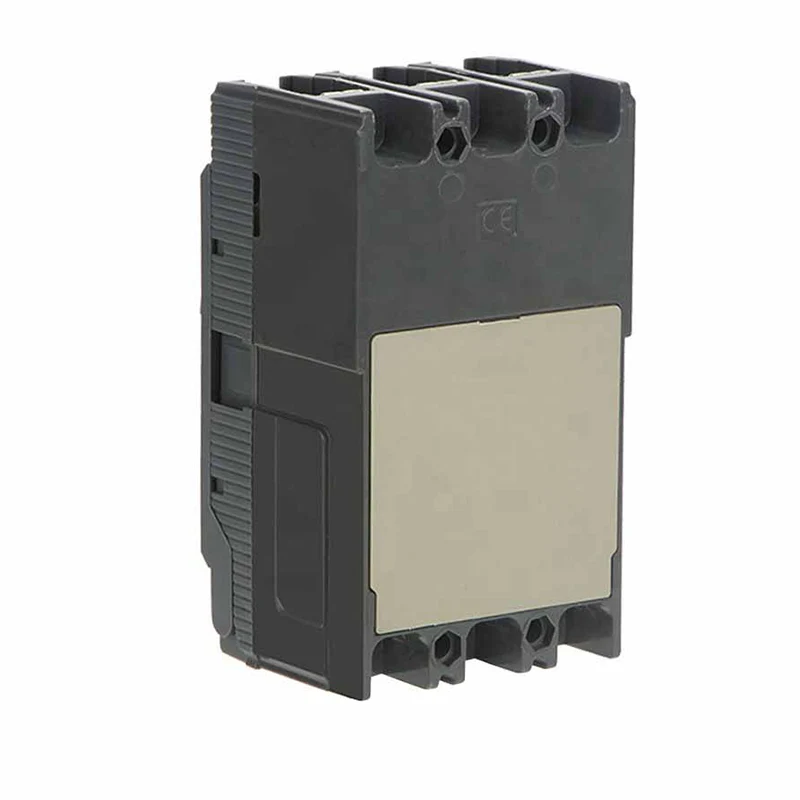

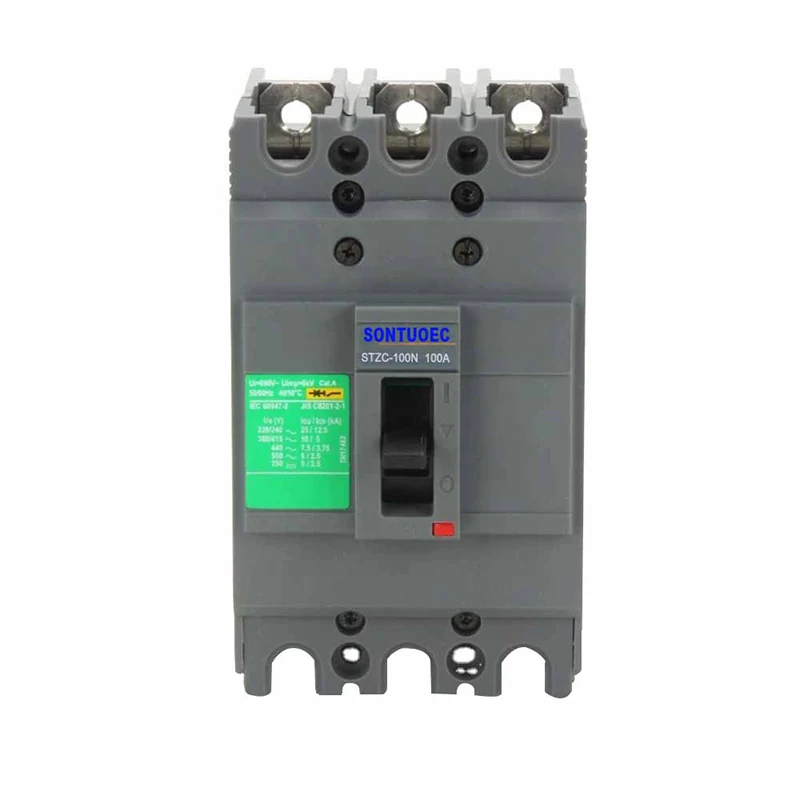

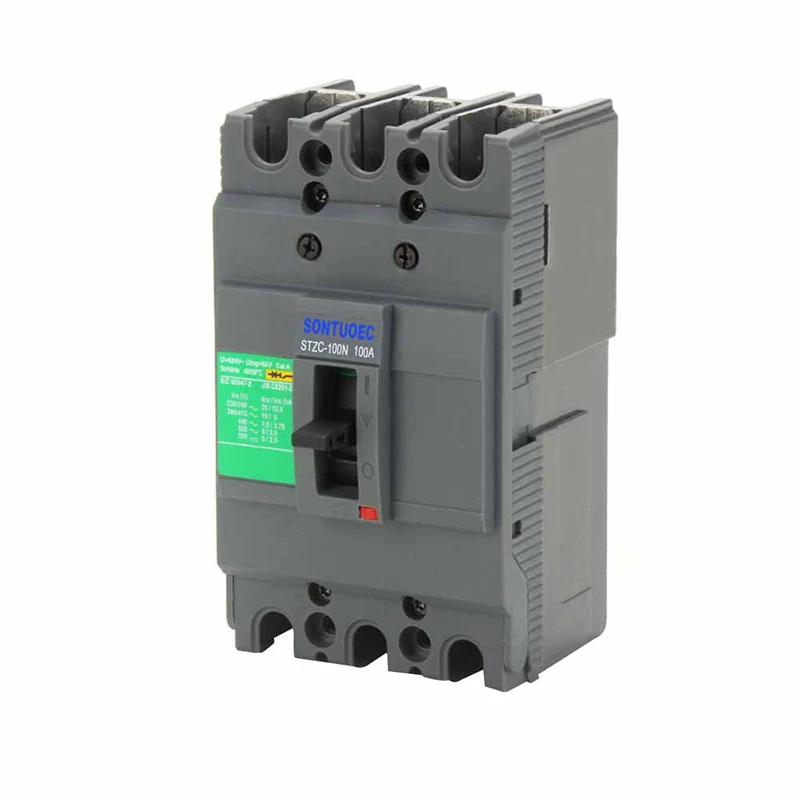

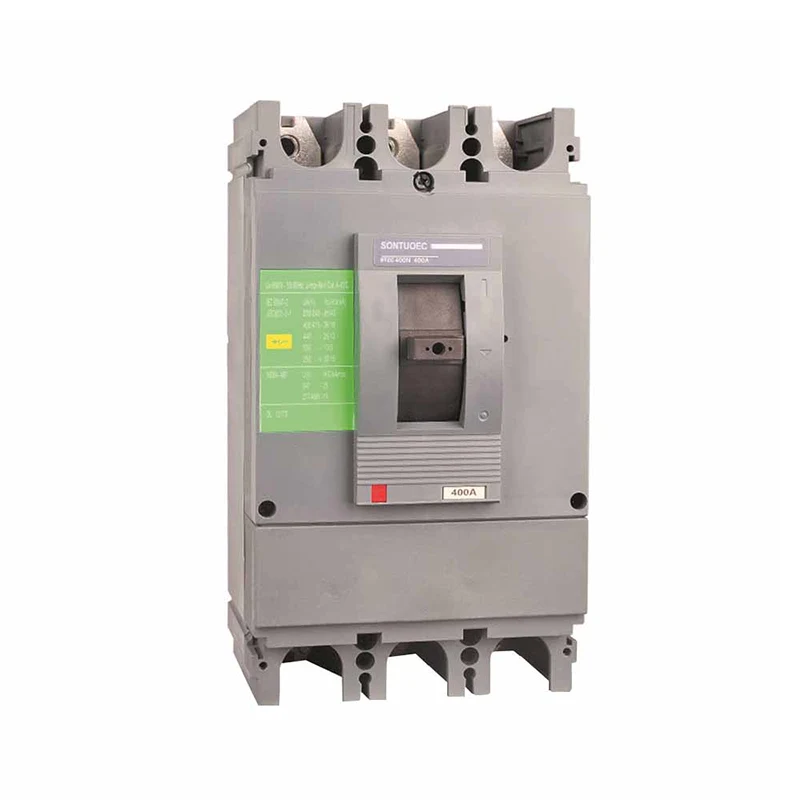

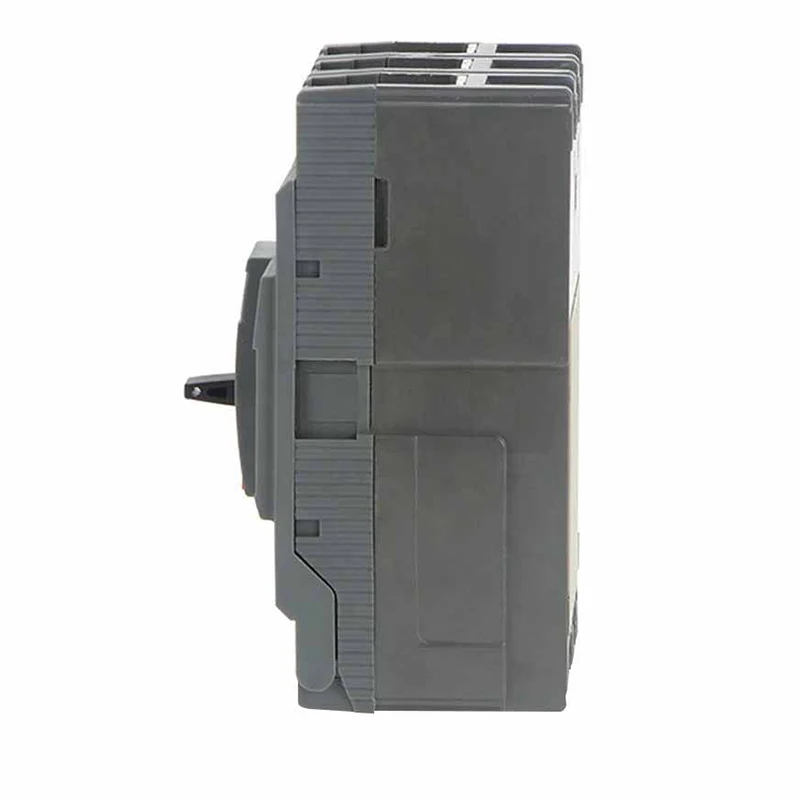

قطع کننده مدار قالب خورشیدی از مواد پلاستیکی یا فلزی با استحکام بالا برای ساخت پوسته استفاده می کند و حاوی اجزای کلیدی مانند مخاطبین ، فیوزها و انتشار الکترومغناطیسی در داخل است. هنگامی که جریان بیش از مقدار رتبه بندی شده باشد ، می تواند به سرعت مدار را قطع کند ، بنابراین از آسیب دیدگی تجهیزات الکتریکی موجود در منظومه شمسی به دلیل اضافه بار یا مدار کوتاه جلوگیری می کند.
مشخصات:
نوع | جریان دارای رتبه (A) | قطب | ولتاژ عایق بندی شده (V) ، UI (V) |
ولتاژ دارای امتیاز (V) UE | ICS ظرفیت شکستن مدار Shor (KA) |
uitimate Circuit Circuit Breaking ICU (KA) | عمر عمل (زمان) | |||
برق/مکانیسم | ||||||||||
گی | ||||||||||
STZC-100 | 16،20،25،32،40،50،63،80،100 | 3p ، 4p | 690 | 220/230/240 | 13 | 25 | 1500 | 8500 | ||
400/415 | 8 | 15 | ||||||||
440 | 5 | 10 | ||||||||
550 | 3 | 5 | ||||||||
250 (دی سی) | 3 | 5 | ||||||||
STZC-160 | 100،125،160 | 220/230/240 | 13 | 25 | 1000 | 7000 | ||||
400/415 | 9 | 18 | ||||||||
440 | 8 | 15 | ||||||||
550 | 3 | 5 | ||||||||
250 (دی سی) | 3 | 5 | ||||||||
STZC-250 | 160،180،200،225،250 | 220/230/240 | 13 | 25 | 1000 | 5000 | ||||
400/415 | 9 | 18 | ||||||||
440 | 8 | 15 | ||||||||
550 | 3 | 5 | ||||||||
250 (دی سی) | 3 | 5 | ||||||||
STZC-400 | 250،300،315،400 | 220/230/240 | 43 | 85 | 1000 | 4000 | ||||
400/415 | 18 | 36 | ||||||||
440 | 18 | 36 | ||||||||
500 | 10 | 20 | ||||||||
550 | 8 | 15 | ||||||||
STZC-630 | 400،500،600،630 | 220/230/240 | 43 | 85 | 1000 | 4000 | ||||
400/415 | 18 | 36 | ||||||||
440 | 18 | 36 | ||||||||
500 | 10 | 20 | ||||||||
550 | 8 | 15 |
حفاظت از کارایی بالا: قطع کننده مدار قالب خورشیدی دارای اضافه بار عالی و محافظت از اتصال کوتاه است که می تواند عملکرد پایدار منظومه شمسی را تضمین کند.
سازگاری قوی: قطع کننده مدار برای اندازه های مختلف و انواع سیستم های انرژی خورشیدی از جمله سیستم های خارج از شبکه و سیستم های متصل به شبکه مناسب است.
ایمن و قابل اعتماد: اتخاذ فناوری پیشرفته محافظت از مغناطیسی حرارتی ، می تواند به سرعت در هنگام وقوع گسل ، مدار را قطع کند و از آتش سوزی و سایر تصادفات ایمنی جلوگیری کند.
نصب و نگهداری آسان: ساختار جمع و جور ، نصب آسان ، ضمن ارائه طراحی تعمیر و نگهداری آسان ، مانند مخاطبین قابل جابجایی و غیره.
سری SEZC-100 از MCCB در شبکه توزیع AC 50/60Hz ، ولتاژ عملیاتی 440 ولت و جریان از 15a تا 630a استفاده می شود. این ماده برای توزیع قدرت و محافظت از مدار ، برق و تجهیزات الکتریکی از اضافه بار و آسیب مدار کوتاه استفاده می شود که باعث افزایش قابلیت اطمینان و تداوم منبع تغذیه می شود.
مشخصات فنی برای قطع کننده های مدار مورد از منظومه شمسی براساس برند و مدل متفاوت است ، اما به طور معمول شامل پارامترهای کلیدی مانند جریان دارای رتبه ، ولتاژ دارای امتیاز و ظرفیت شکستن است. به عنوان مثال ، مدل های خاصی از قطع کننده های مدار ممکن است دارای دامنه جریان دارای رتبه 63-125a و ولتاژ دارای رتبه DC500V باشند. هنگام انتخاب یک قطع کننده مدار ، باید با نیازهای واقعی منظومه شمسی مطابقت داشته باشد.
قطع کننده های مدار قالب خورشیدی به طور گسترده در سیستم های مختلف انرژی خورشیدی مورد استفاده قرار می گیرند ، از جمله:
منظومه شمسی خارج از شبکه: تأمین منبع تغذیه به مناطق از راه دور یا مکانهایی که نمی توانند به شبکه وصل شوند.
منظومه شمسی متصل به شبکه: ترکیب انرژی خورشیدی با شبکه برای تحقق قدرت مکمل و مشترک.
منظومه شمسی توزیع شده: نصب تجهیزات تولید انرژی خورشیدی بر روی ساختمانها یا امکانات برای تأمین انرژی برای مناطق بومی.
