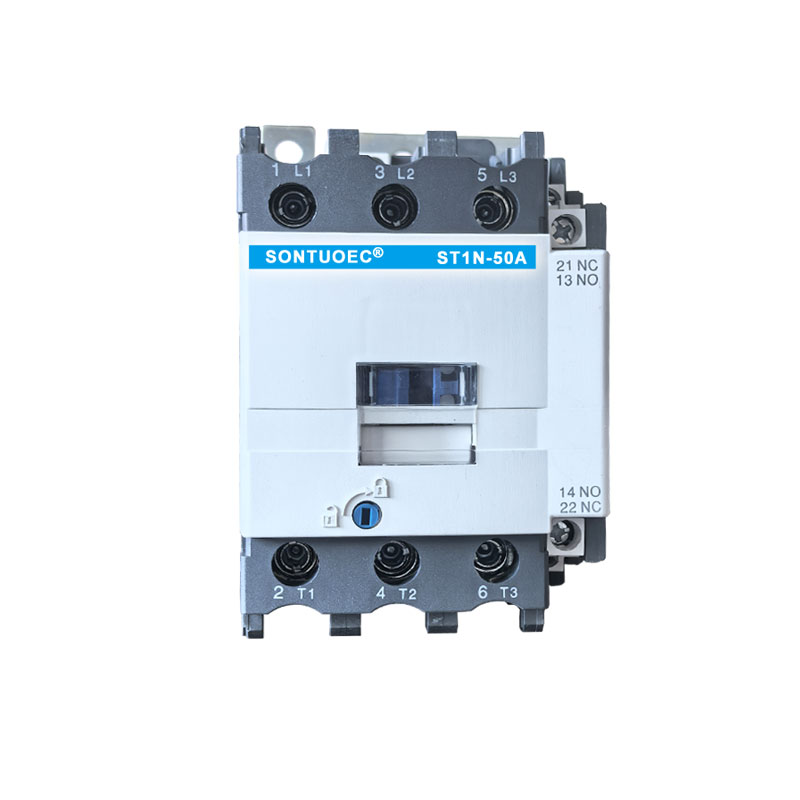

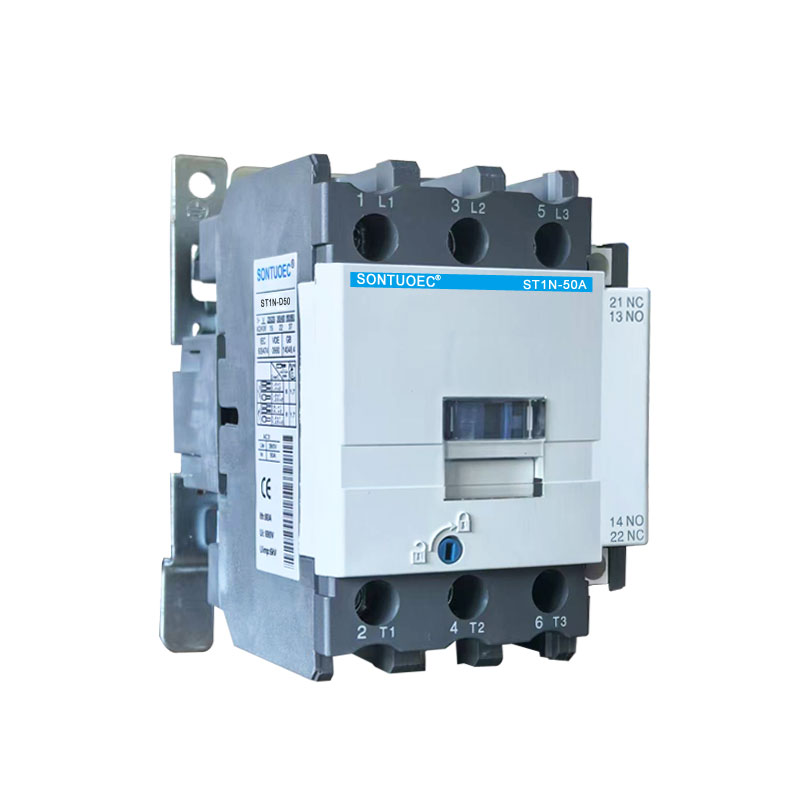

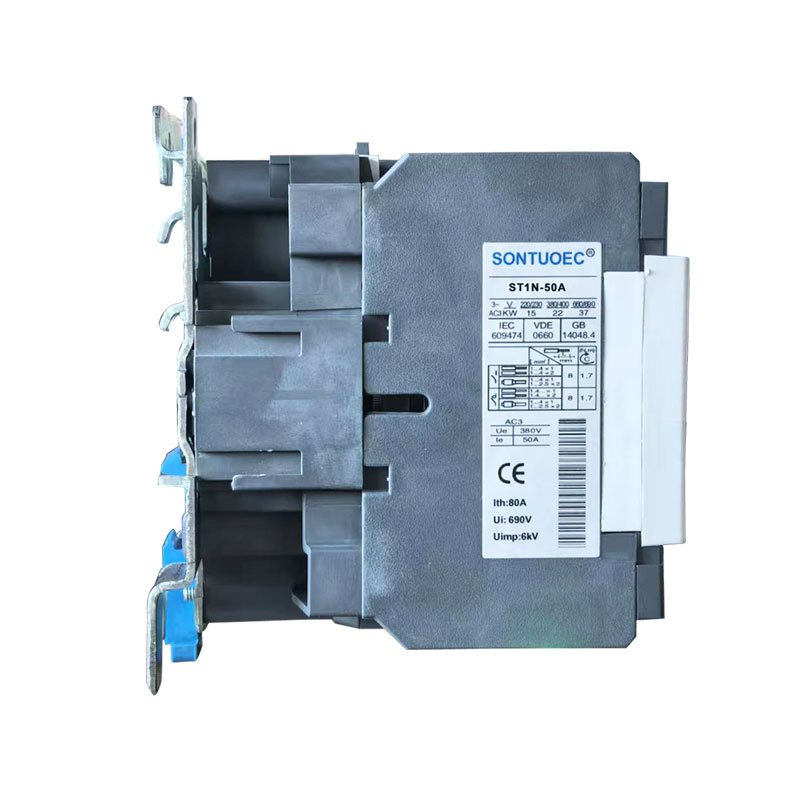

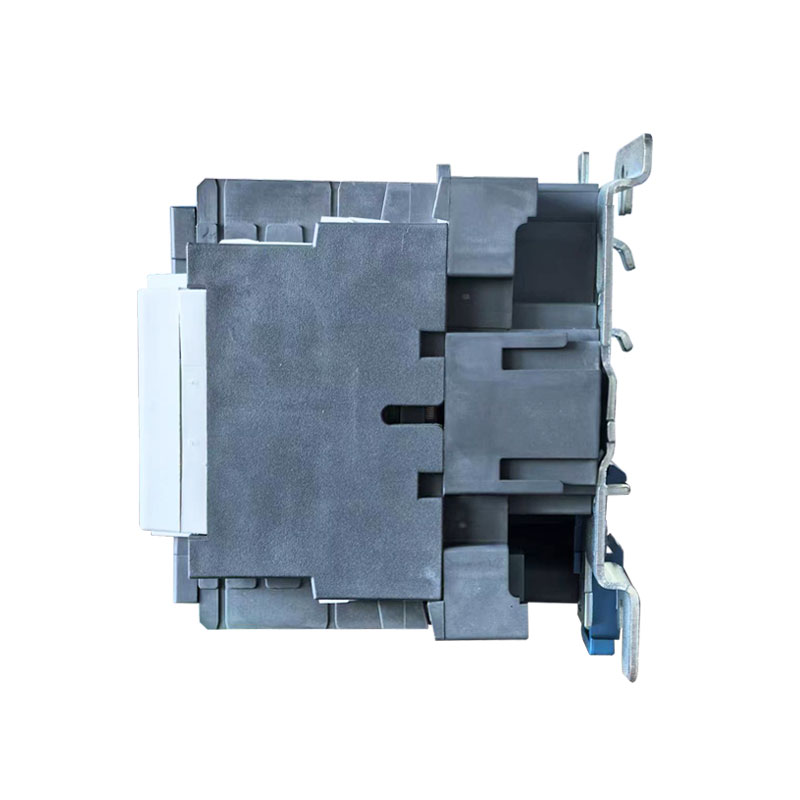

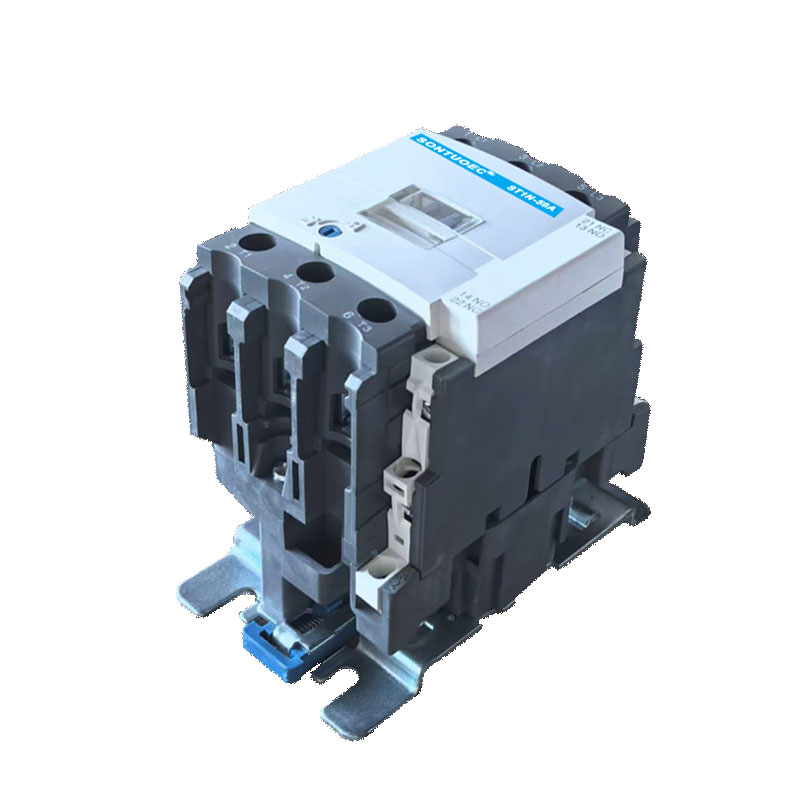

کنتاکتور AC Sontuoec St1n 3p 4p

SONTUOEC یکی از تامین کنندگان/تولیدکنندگان چینی متخصص در تولید انواع لوازم برقی کوچک است که کنتاکتور AC سری ST1N برای استفاده در مدارها با ولتاژ نامی تا 660 ولت AC 50 هرتز یا 60 هرتز، جریان نامی تا 95 آمپر، برای ساخت و کنترل موتور، راه اندازی مکرر AC مناسب است. همراه با بلوک تماس کمکی، تأخیر تایمر و دستگاه قفل کننده ماشین و غیره، به کنتاکتور تاخیری، کنتاکتور در هم قفل مکانیکی، استارت ستاره-مثلث تبدیل می شود. با رله حرارتی، آن را به استارت الکترومغناطیسی ترکیب می شود. کنتاکتور طبق استاندارد IEC 60947-1 تولید شده است.

مدل:ST1N

ارسال استعلام

توضیحات محصول

کلاس فعلی	9A , 12A , 18A , 25A , 32A , 40A , 50A , 65A , 80A , 95A (AC-3,380V)
ولتاژ عایق نامی	AC 660 ولت
ولتاژ کاری نامی	AC380V,660V,50/60HZ
کنترل نامی ولتاژ خط برق	24 ولت، 32 ولت، 48 ولت، 110 ولت، 127 ولت، 220 ولت، 240 ولت، 380 ولت، 415 ولت، 440 ولت، 480 ولت، 500 ولت، 600 ولت، 660 ولت
تعداد لهستانی ها	3P،4P
ویژگی عملیاتی	جذب ولتاژ: 85% ~ 110% ما ; ولتاژ آزاد: 20٪ ~ 75٪ ما

ساختار و اصل کار

ساختار: کنتاکتور AC ST1N عمدتاً از سیستم الکترومغناطیسی (شامل هسته آهنی، سیم پیچ و حلقه اتصال کوتاه و غیره)، سیستم تماس (شامل تماس اصلی و تماس کمکی) و دستگاه خاموش کننده قوس تشکیل شده است.

اصل کار: وقتی سیم‌پیچ کنتاکتور AC ST1N روشن می‌شود، هسته آهنی میدان مغناطیسی ایجاد می‌کند که آرمیچر را جذب می‌کند و کنتاکت‌ها را به سمت عمل هدایت می‌کند، به طوری که کنتاکت‌های اصلی و کنتاکت‌های کمکی بسته یا قطع می‌شوند، بنابراین روشن و خاموش شدن مدار کنترل می‌شود. دستگاه خاموش کننده قوس برای خاموش کردن قوس زمانی که کنتاکت ها قطع می شوند برای محافظت از کنتاکت ها از آسیب استفاده می شود.

انواع و خصوصیات

1-انواع:

کنتاکتورهای متناوب ST1N را می توان با توجه به کاربرد و عملکردشان به انواع مختلفی دسته بندی کرد، مانند کنتاکتورهای صنعتی، کنتاکتورهای ساختمانی و خانگی. مدل های رایج شامل سری CJ (به عنوان مثال سری CJX2، سری CJ20، سری CJT1) و همچنین محصولات سری ABB، زیمنس، اشنایدر و سایر برندها می باشد.

2.ویژگی ها:

کار قابل اطمینان: کنتاکتورهای متناوب ST1N دارای قابلیت اطمینان و پایداری بالایی هستند و می توانند جریان ها و ولتاژهای زیاد را تحمل کنند.

عملکرد پایدار: سیستم تماس آن از مواد با کیفیت بالا با هدایت الکتریکی خوب و مقاومت در برابر سایش در دمای بالا ساخته شده است.

نگهداری راحت: کنتاکتورهای AC ST1N ساختار فشرده ای دارند و نصب و نگهداری آسانی دارند.

سناریوهای کاربردی

کنتاکتورهای متناوب ST1N طیف وسیعی از کاربردها در سیستم های قدرت، اتوماسیون صنعتی، برق ساختمان و خانگی دارند. به عنوان مثال، در سیستم قدرت، می توان از آن برای کنترل استارت-استاپ و معکوس جهت موتور استفاده کرد. در اتوماسیون صنعتی می توان از آن برای کنترل استارت-استاپ تجهیزات الکتریکی مختلف در خط تولید استفاده کرد. در برق ساختمان و خانگی می توان از آن برای کنترل روشن/خاموش بودن تجهیزات مانند روشنایی و تهویه مطبوع استفاده کرد.
