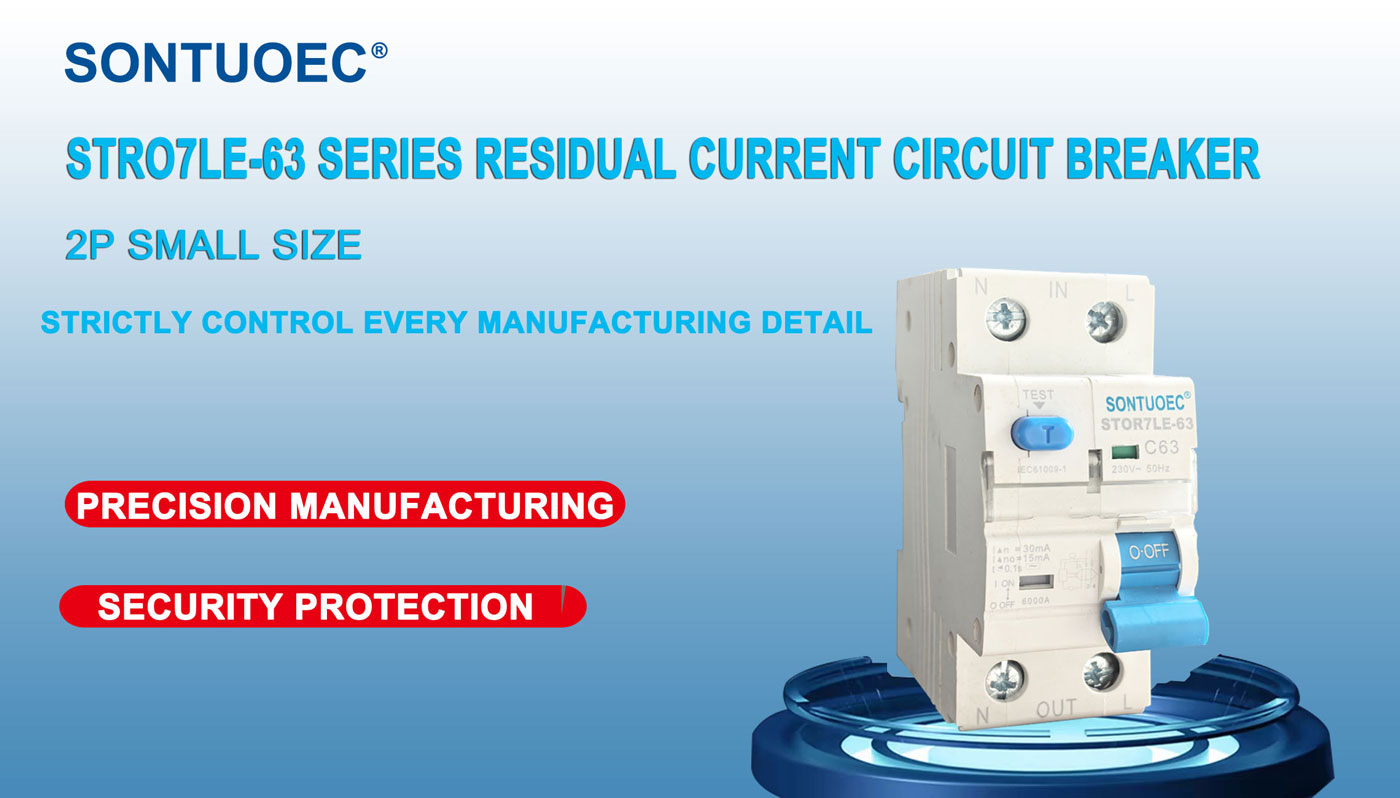

مدار شکن محافظ نشتی کوچک Sontuoec Stro7le-63 RCBO

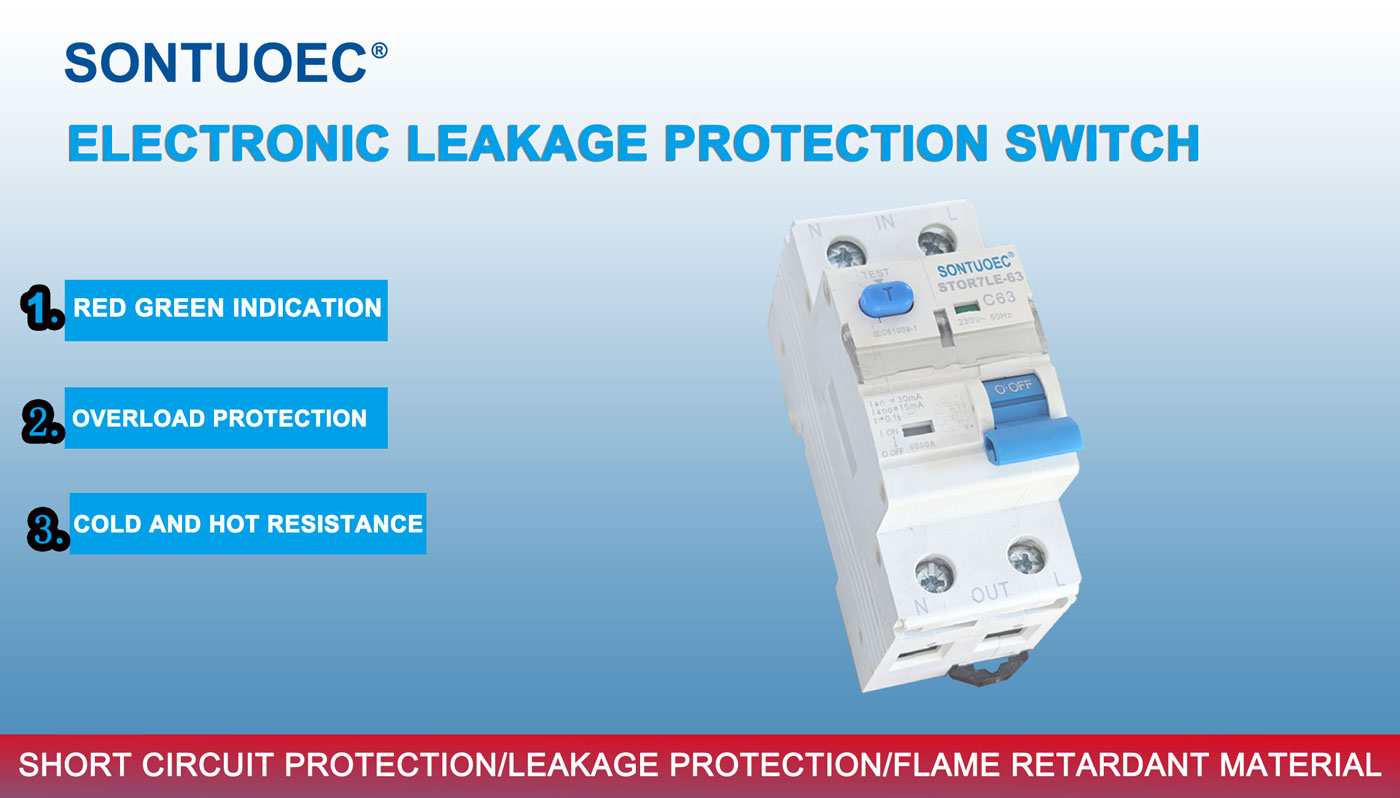

عملکردهای اصلی STRO7LE-63 RCBO

حفاظت در برابر اضافه بار: هنگامی که جریان در مدار از مقدار نامی STRO7LE-63 RCBO بیشتر شود، به طور خودکار مدار را در یک بازه زمانی تعیین شده قطع می کند تا از گرم شدن بیش از حد مدار و تجهیزات جلوگیری کند، بنابراین از آتش سوزی و آسیب جلوگیری می کند.

حفاظت از اتصال کوتاه: هنگامی که یک اتصال کوتاه در یک مدار رخ می دهد، STRO7LE-63 RCBO به سرعت مدار را قطع می کند تا از آسیب جدی جریان اتصال کوتاه به مدار و تجهیزات جلوگیری کند.

محافظت در برابر نشت: STRO7LE-63 RCBO قادر به تشخیص جریان باقیمانده (یعنی جریان نشتی) در مدار است. هنگامی که جریان باقیمانده از آستانه تعیین شده فراتر رود، STRO7LE-63 RCBO مدار را در مدت زمان بسیار کوتاهی قطع می کند تا از حوادث برق گرفتگی و آتش سوزی الکتریکی جلوگیری کند.

اصل کار STRO7LE-63 RCBO

STRO7-40 RCBO حاوی یک آشکارساز تریپ مغناطیسی حرارتی داخلی (برای حفاظت از اضافه بار و اتصال کوتاه) و یک آشکارساز جریان باقیمانده (برای محافظت در برابر نشت) است. هنگامی که جریان یا جریان باقیمانده در مدار غیرعادی باشد، ضربه گیر مربوطه مکانیسم قطع STRO7-40 RCBO را فعال می کند و باعث می شود که مدار به سرعت قطع شود.

1. تریپر مغناطیسی حرارتی: از گرما و میدان مغناطیسی تولید شده در هنگام عبور جریان از هادی استفاده می کند تا باعث خاموش شدن شود. هنگامی که جریان بیش از حد زیاد است، هادی گرم می شود و میدان مغناطیسی ایجاد می کند، که باعث می شود دو فلزی داخل ضربه گیر مغناطیسی حرارتی خم شود یا آهنربا هسته آهنی را به خود جذب کند، در نتیجه مکانیسم قطع را فعال می کند.

2. آشکارساز جریان باقیمانده: از یک ترانسفورماتور جریان توالی صفر برای تشخیص جریان باقیمانده در مدار استفاده می کند. هنگامی که جریان باقیمانده از آستانه تعیین شده فراتر رود، آشکارساز جریان باقیمانده سیگنالی را برای قطع مدار به مکانیسم قطع می‌فرستد.
