قطع کننده مدار مینیاتوری STB1-63

MCB ، نام کامل شکن مدار مینیاتوری است. STB1-63 Circuit Circuit Circuit یک دستگاه ایمنی الکتریکی است که برای محافظت از مدارها و تجهیزات استفاده می شود ، قادر به قطع سریع مدارها در صورت جریان غیر طبیعی (به عنوان مثال ، اضافه بار ، مدارهای کوتاه و غیره) است ، از این طریق از آتش سوزی الکتریکی و آسیب تجهیزات جلوگیری می کند.

مدل:STB1-63

ارسال استعلام

توضیحات محصول

مدل	STB1-63
استاندارد	IEC60898-1
قطب	1p ، 2p ، 3p ، 4p
منحنی مبهم	B ، C ، D
ظرفیت اتصال کوتاه (ICN)	3ka ، 4.5ka ، 6ka
جریان دارای رتبه (در)	1،2،4،610،16،20،25،32،40،50،63a
ولتاژ دارای امتیاز (UN)	AC230 (240)/400 (415) V
انتشار مغناطیسی	منحنی B: بین 3 و 5 در منحنی C: بین 5 و 10in منحنی D: بین 10 و 14in
استقامت الکترو مکانیکی	بیش از 6000 چرخه

عملکردهای اصلی شکن مدار مینیاتوری STB1-63

1. محافظت از بار: هنگامی که جریان در مدار از مقدار رتبه بندی MCB فراتر رود ، Breakerwill مدار مینیاتوری STB1-63 به طور خودکار مدار را در یک بازه زمانی مشخص قطع می کند تا از گرمای بیش از حد مدار و تجهیزات جلوگیری شود.

2. محافظت از مدار: هنگامی که یک اتصال کوتاه در مدار رخ می دهد ، Breakerwill مدار مینیاتوری STB1-63 بلافاصله مدار را قطع می کند تا از جریان اتصال کوتاه به مدار و تجهیزات جلوگیری شود.

3. محافظت از Leakage (برخی از MCB ها این عملکرد را دارند): برای MCBS با حفاظت از نشت ، هنگامی که نشتی در مدار وجود دارد ، STB1-63 Circuit Circuit Breakerwill به سرعت مدار را قطع کرد تا از امنیت شخصی محافظت کند.

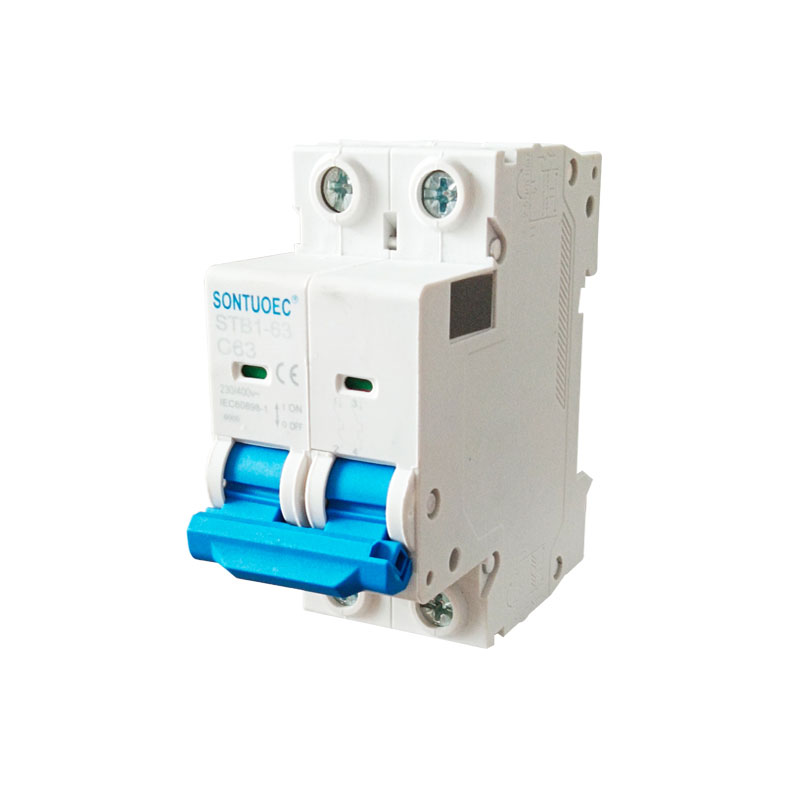

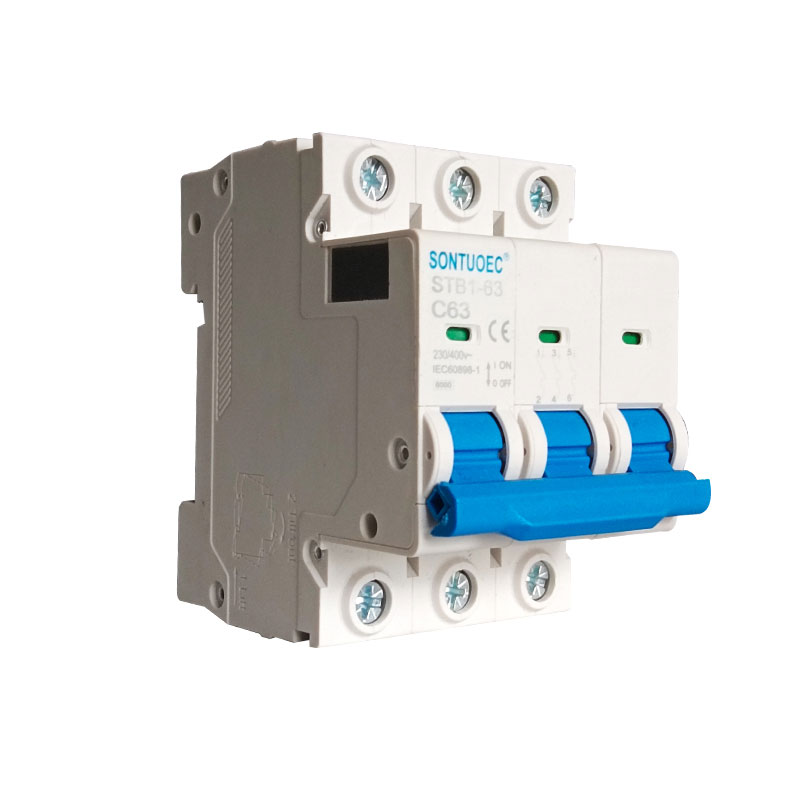

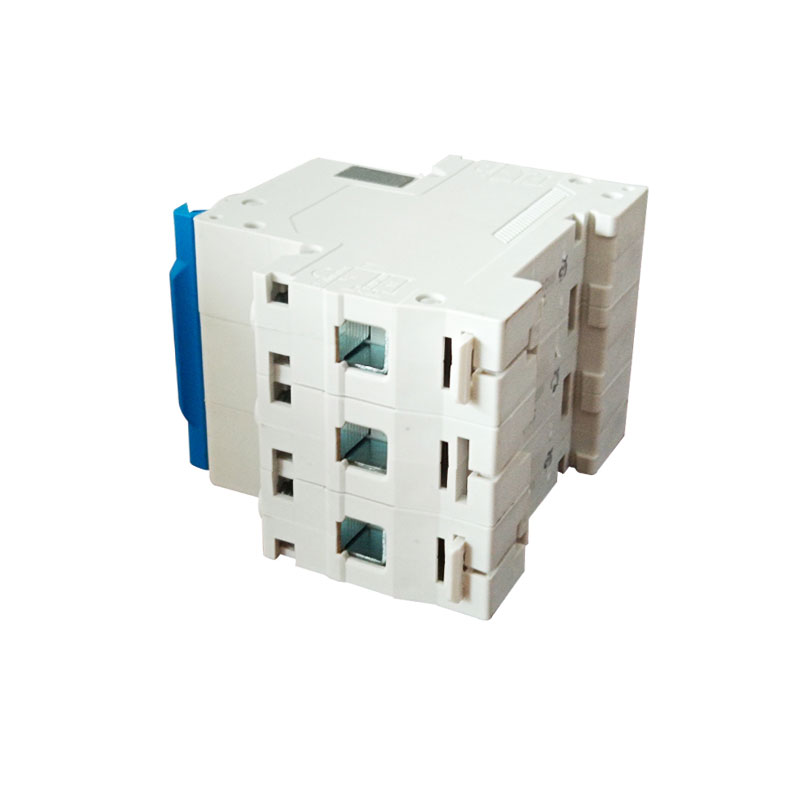

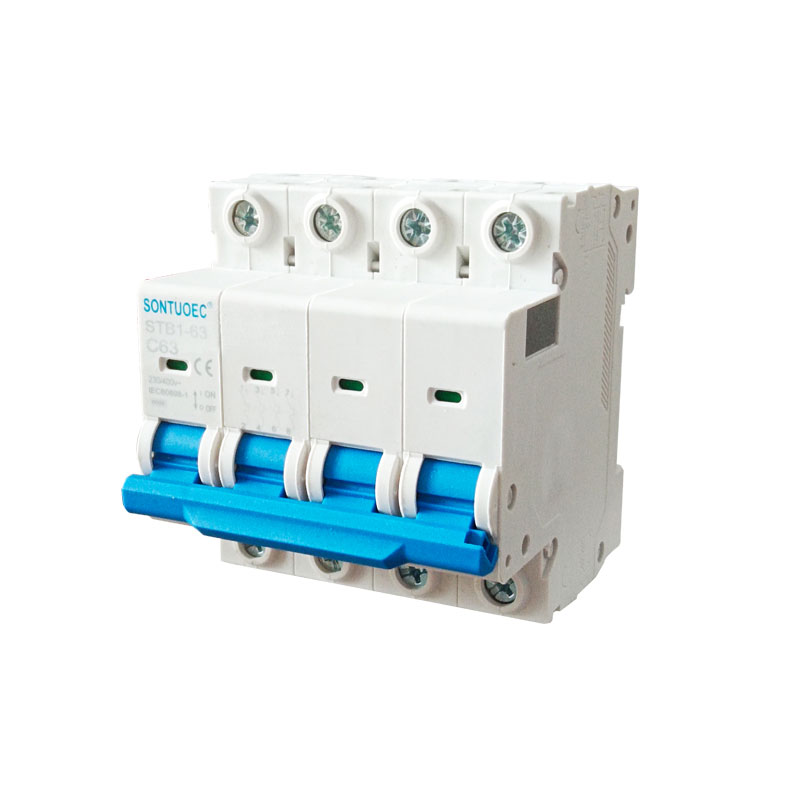

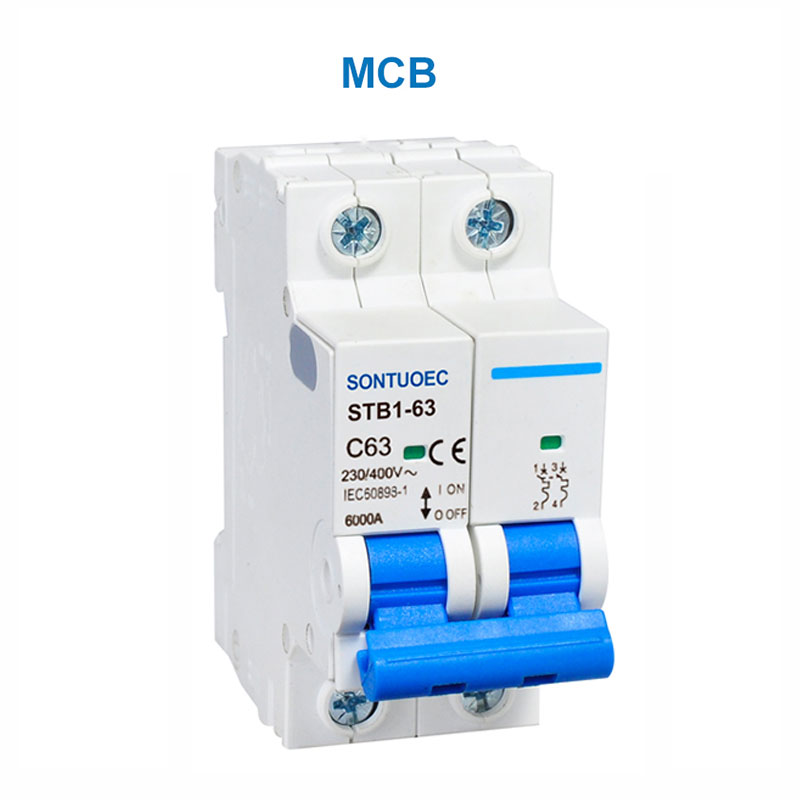

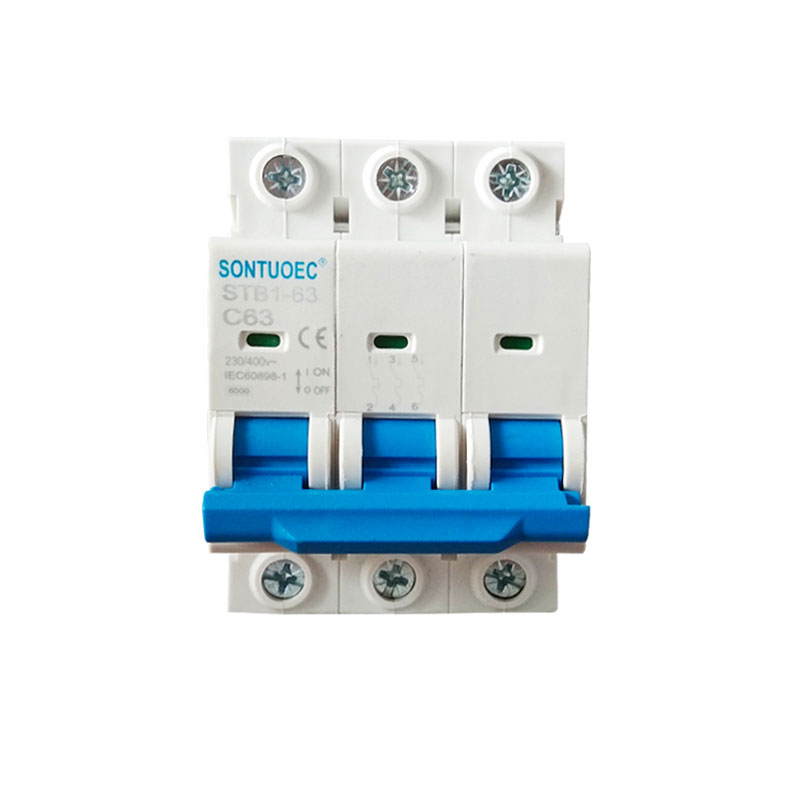

STB1-63 Miniature Circuit Breaker

اصل عملکرد MCBS

MCB ها معمولاً حاوی یک ردیاب سفر مغناطیسی یا الکترونیکی در داخل هستند که برای تشخیص تغییرات در جریان در مدار استفاده می شود. هنگامی که جریان غیر طبیعی است ، مهاجم مکانیسم مبهم MCB را تحریک می کند و باعث می شود Breakerto مدار مینیاتوری STB1-63 به سرعت مدار را قطع کند.

1. مهاجم مغناطیسی THERMAL: از گرمای تولید شده هنگام عبور جریان از هادی استفاده می کند تا باعث افزایش سرعت شود. هنگامی که جریان خیلی بزرگ است ، هادی گرم می شود و باعث می شود دو قطبی در داخل مهاجم مغناطیسی حرارتی خم شود ، بنابراین باعث ایجاد مکانیسم ریزش می شود.

2. مهاجم الکتریکی: از اجزای الکترونیکی برای تشخیص تغییرات فعلی و کنترل عملکرد مکانیسم TRIPPING استفاده می کند. هنگامی که یک جریان غیر طبیعی تشخیص داده می شود ، مهاجم الکترونیکی سیگنال را به مکانیسم TRIPPING برای قطع مدار ارسال می کند.

سناریوهای برنامه MCB

MCB ها به طور گسترده ای در سیستم های الکتریکی در مناطق مسکونی ، تجاری و صنعتی برای محافظت از مدارها و تجهیزات در برابر خسارت ناشی از جریان های غیر طبیعی مورد استفاده قرار می گیرند. آنها معمولاً در جعبه های توزیع ، تابلوهای سوئیچ یا کابینت کنترل نصب می شوند و به عنوان سوئیچ اصلی یا سوئیچ شاخه یک مدار استفاده می شوند.

انتخاب و نصب MCBS

1.Selection: هنگام انتخاب MCBS ، باید عواملی مانند جریان رتبه بندی مدار ، سطح ولتاژ ، خصوصیات محافظت و اینکه آیا محافظت از نشت مورد نیاز است ، در نظر بگیرید. همچنین اطمینان حاصل می شود که انتخابات مدار مینیاتوری STB1-63 انتخاب شده با استانداردها و مقررات ایمنی الکتریکی محلی انتخاب شده است.

2. نصب: مدار مینیاتوری STB1-63 می تواند در یک محیط خشک و تهویه بدون گازهای خورنده نصب شود و اطمینان حاصل شود که به درستی و ایمن سیم کشی شده است. در حین نصب ، مقررات مربوط به ایمنی الکتریکی و روشهای عملیاتی باید مشاهده شود.
