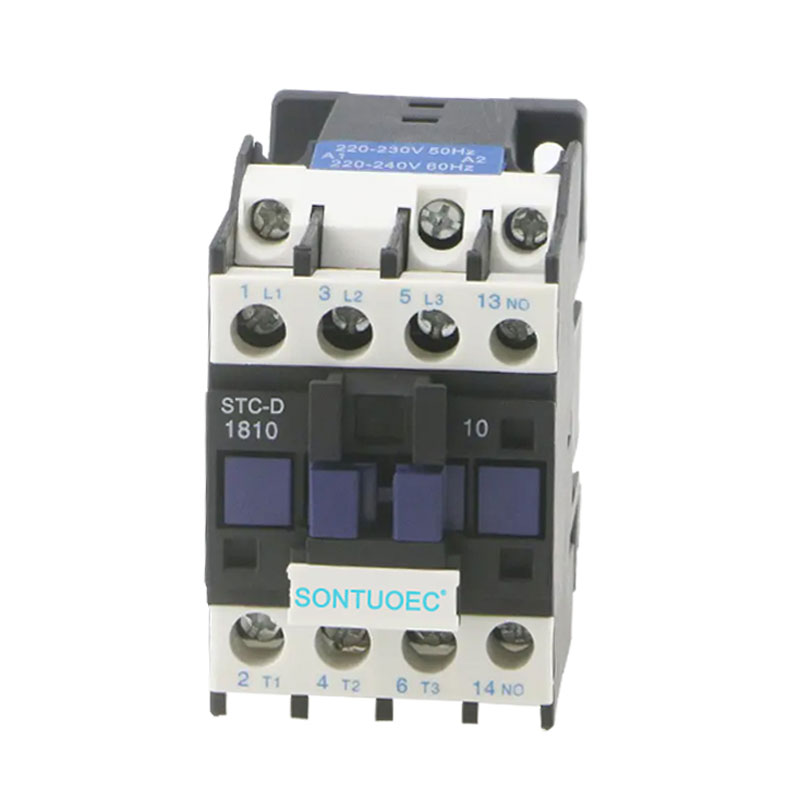

مخاطب STC-D AC

STC-D AC Contactor یک مؤلفه الکتریکی است که برای کنترل از راه دور استفاده می شود و مرتباً مدارهای AC را روشن یا خاموش می کند. این ماده به طور عمده برای باز و کنترل مدارها در سیستم های برق و کنترل از راه دور موتورها ، روشنایی و سایر بارهای الکتریکی در اتوماسیون صنعتی استفاده می شود. کنتاکتور جریان سنج (AC) ، یعنی کنتاکتور STC-D AC ، یک تجهیزات مهم کنترل الکتریکی است که در زمینه سیستم برق و اتوماسیون صنعت نقش غیر قابل توجهی دارد.

مدل:STC-D

ارسال استعلام

توضیحات محصول

نوع		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
جریان کار دارای امتیاز (A)	AC3	9	12	18	25	32	40	50	65	80	95
جریان کار دارای امتیاز (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
رتبه بندی قدرت استاندارد از 3 فاز موتور 50/60 هرتز incategory ac-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 ولت	4	5.5	9	11	15	22	25	37	45	45
	500 ولت	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
جریان گرمای دارای امتیاز (A)		20	20	32	40	50	60	80	80	125	125
زندگی الکتریکی	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
زندگی الکتریکی	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
زندگی مکانیکی (x104)		1000	1000	1000	1000	800	800	800	800	600	600
تعداد مخاطبین	3p+خیر					3p+NC+NO
تعداد مخاطبین	3p+nc					3p+NC+NO

ساختار و اصل کار

ساختار: مخاطب STC-D AC عمدتا از سیستم الکترومغناطیسی (از جمله هسته آهن ، سیم پیچ و حلقه اتصال کوتاه و غیره) ، سیستم تماس (از جمله تماس اصلی و تماس کمکی) و دستگاه خاموش کردن قوس تشکیل شده است.

اصل کار: هنگامی که سیم پیچ کنتاکتور STC-D AC انرژی می یابد ، هسته آهن یک میدان مغناطیسی تولید می کند که آرماتور را جذب می کند و مخاطبین را به سمت عمل سوق می دهد ، به طوری که مخاطبین اصلی و مخاطبین کمکی بسته یا قطع می شوند ، بنابراین کنترل مدار را کنترل می کنند. دستگاه خاموش کردن قوس برای خاموش کردن قوس هنگام قطع مخاطبین برای محافظت از مخاطبین در برابر آسیب ، استفاده می شود.

STC-D AC Contactor

انواع و ویژگی ها

1.Pypes:

کنتاکتورهای STC-D AC را می توان با توجه به استفاده و عملکرد آنها ، مانند مخاطبان صنعتی ، ساختمان و سازنده های خانگی ، در انواع مختلفی طبقه بندی کرد. مدل های متداول شامل سری CJ (به عنوان مثال سری CJX2 ، سری CJ20 ، سری CJT1) و همچنین محصولات سری ABB ، زیمنس ، اشنایدر و سایر مارک ها است.

کار قابل اعتماد: مخاطبان AC STC-D از قابلیت اطمینان و ثبات کار بالایی برخوردار هستند و می توانند در برابر جریان ها و ولتاژهای بزرگ مقاومت کنند.

عملکرد پایدار: سیستم تماس آن از مواد با کیفیت بالا با هدایت الکتریکی خوب و مقاومت در برابر سایش دمای بالا ساخته شده است.

تعمیر و نگهداری مناسب: کنتاکتورهای AC STC-D دارای یک ساختار جمع و جور هستند و نصب و نگهداری آنها آسان است.

سناریوهای کاربردی

مخاطبان STC-D AC دارای طیف گسترده ای از برنامه های کاربردی در سیستم های برق ، اتوماسیون صنعتی ، ساختمان و برق خانگی هستند. به عنوان مثال ، در سیستم قدرت می توان از آن برای کنترل شروع و معکوس جهت موتور استفاده کرد. در اتوماسیون صنعتی می توان از آن برای کنترل شروع تجهیزات مختلف برقی در خط تولید استفاده کرد. در ساختمان و برق خانگی می توان از آن برای کنترل روشن/خاموش تجهیزات مانند روشنایی و تهویه هوا استفاده کرد.
