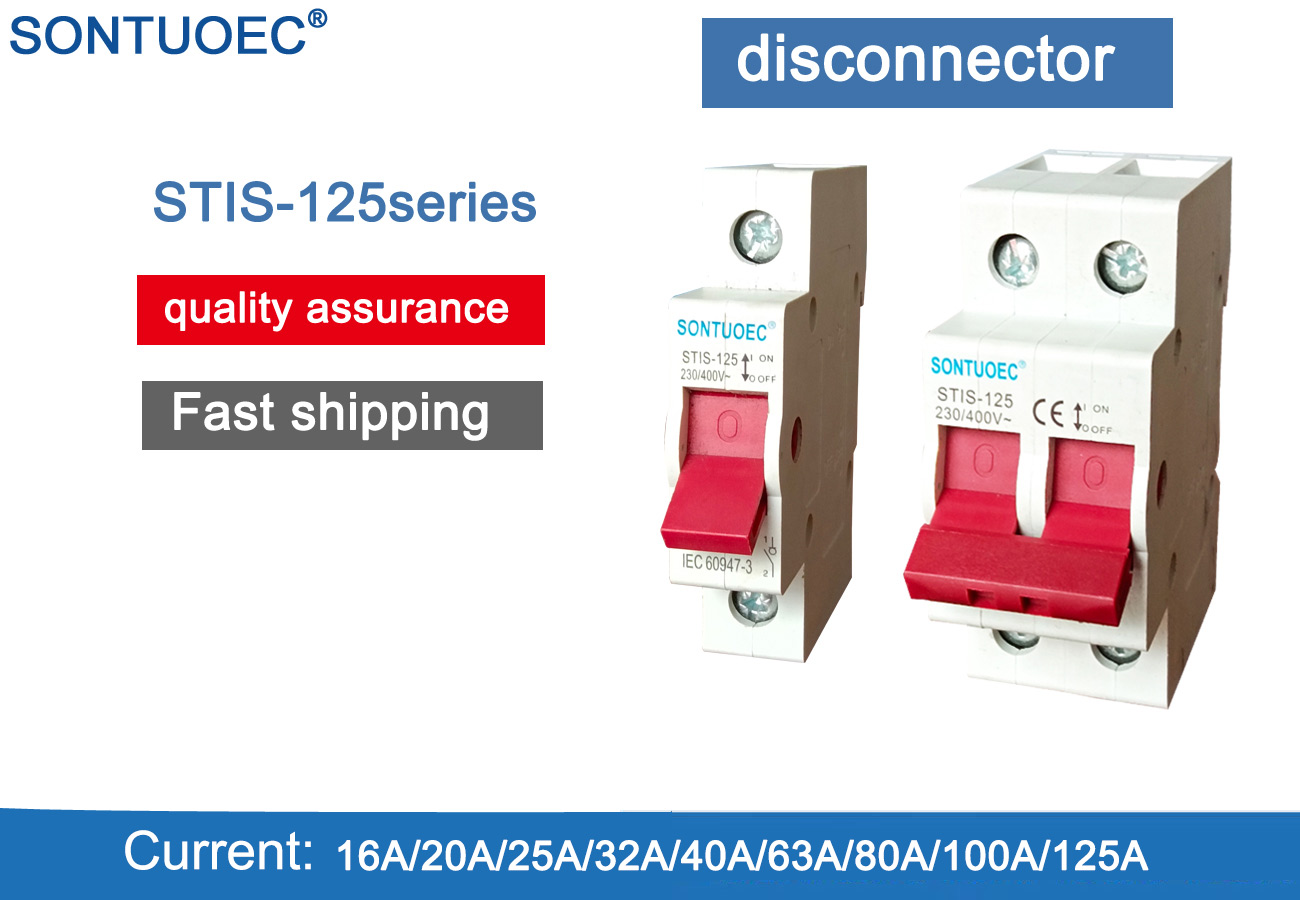

سوئیچ جداکننده STIS-125

سوئیچ جداکننده STIS-125 سوئیچ های مخصوص طراحی شده برای جداسازی ، بخش سازی یا اتصال مدارها در سیستم های برقی است. به طور معمول توانایی شکستن جریان های بار را ندارد ، اما می تواند با خیال راحت مدارها را در جایی که بار یا جریان بسیار کمی وجود ندارد تقسیم و بسته شود. عملکرد اصلی سوئیچ قطع ارتباط ، فراهم کردن یک نقطه قابل مشاهده برای قطع ارتباط برای اطمینان از دسترسی به تجهیزات الکتریکی توسط پرسنل در هنگام سرویس دهی یا بازرسی است.

مدل:STIS-125

ارسال استعلام

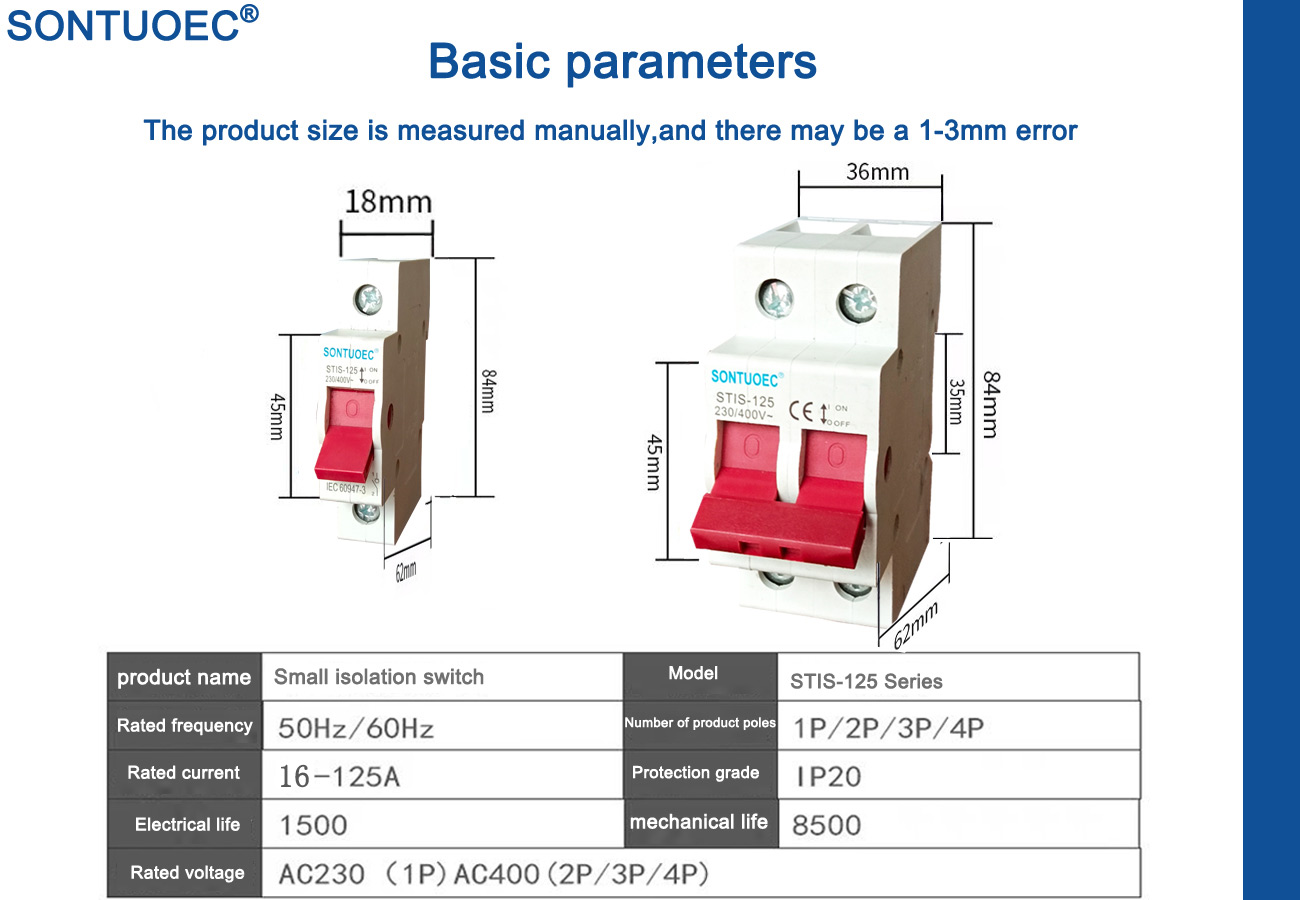

توضیحات محصول

نام محصول

سوئیچ جداکننده STIS-125

قطب

1p 2p 3p 4p

دارای امتیاز جاری

16a ، 20a ، 25a ، 40a ، 63a ، 80a ، 100a ، 125a

دارای امتیاز ولتاژ

1P: AC230V

2p ، 3p.4p: AC400V

ولتاژ عایق رابط

690 ولت

دارای امتیاز Impolse مقاومت در برابر ولتاژ (1.2/50) UIMP

6 کیلو ولت

دارای امتیاز کوتاه مقاومت در برابر ICW فعلی

12le/1s

دارای امتیاز کوتاه ظرفیت ساخت مدار ICM

20le/0.1s

رتبه بندی ساخت و ظرفیت شکستن

3ie ، 1.05ue ، cosφ = 0.8

از دسته استفاده کنید

AC-21B ، AC-22a

برق زندگی

1500

مکانیکی زندگی

8500

آلودگی درجه

3

انباره درجه حرارت

-35 درجه سانتیگراد +70 درجه سانتیگراد

نصب ارتفاع

<2000 متر

حداکثر ظرفیت سیم کشی (NM²)

16 (63a ~ 20a)

50 (125a ~ 80a)

حداکثر گشتاور محدود

2.0 (63a ~ 20a)

3.5 (125a ~ 80a)


ساختار و ویژگی ها

1. ساختار:

سوئیچ جداکننده STIS-125 در انواع تنظیمات موجود است ، اما معمولاً شامل یک تماس ثابت و یک تماس متحرک است. با استفاده از مکانیسم عملیاتی (به عنوان مثال دسته ، موتور و غیره) ، تماس را می توان برای باز یا بستن یک مدار منتقل کرد.


2.

خواص عایق بالا: مؤلفه هایی مانند مخاطبین ، عایق ها و محفظه های سوئیچ های قطع ارتباط معمولاً از مواد بسیار عایق ساخته می شوند تا اطمینان حاصل شود که مقاومت عایق بین مدار و زمین به اندازه کافی در حالت قطع شده زیاد است.


نقطه قطع ارتباط واضح: هنگامی که سوئیچ جداکننده سری STIS-125 در حالت قطع شده قرار دارد ، شکاف بین مخاطبین آن به اندازه کافی بزرگ است تا یک نقطه قطع ارتباط را فراهم کند ، و این کار را برای کارکنان آسان می کند تا وضعیت مدار را تشخیص دهند.


سهولت عملکرد: قطع ارتباط سری ها معمولاً با یک مکانیسم آسان برای کارکشی طراحی می شوند که به پرسنل امکان می دهد مدار را با سهولت باز یا بسته کنند.

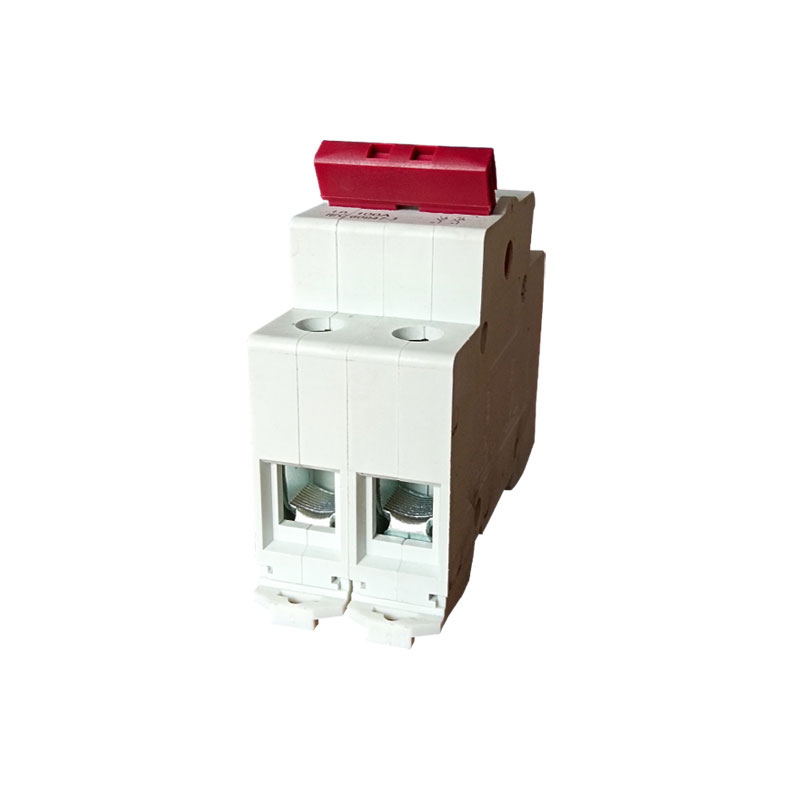

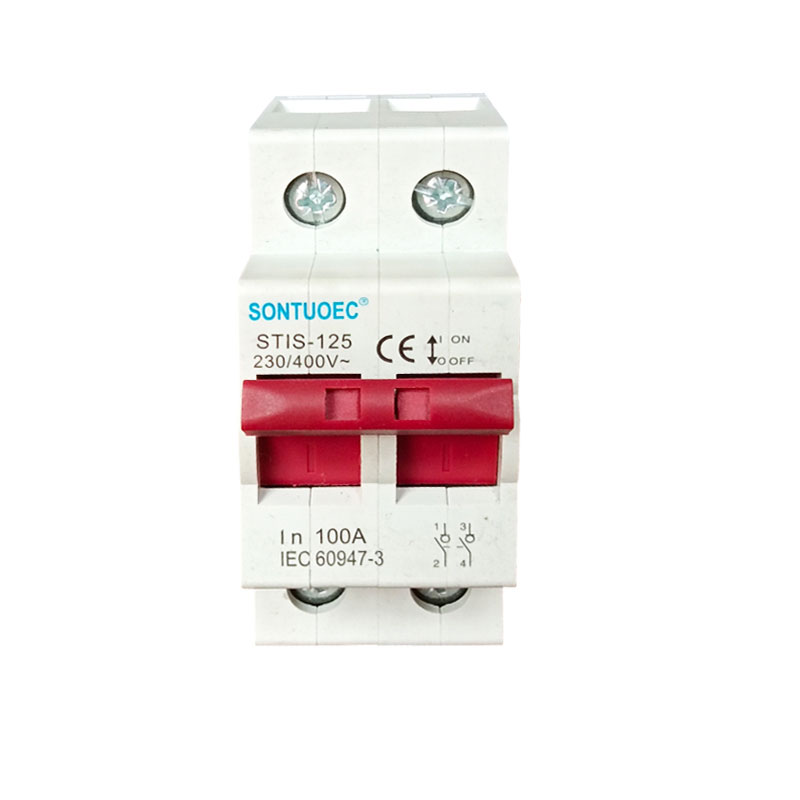

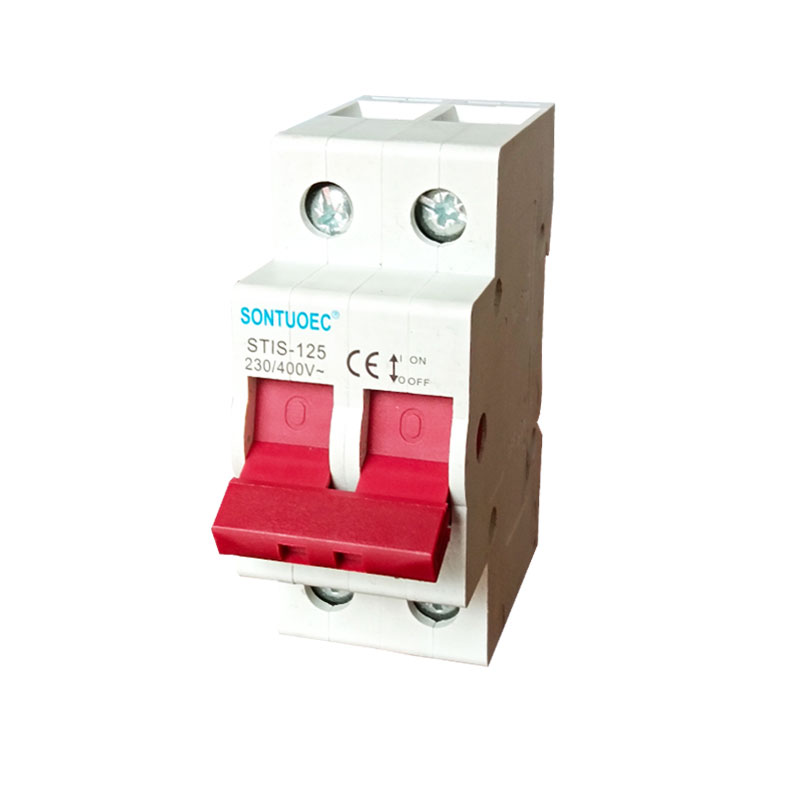

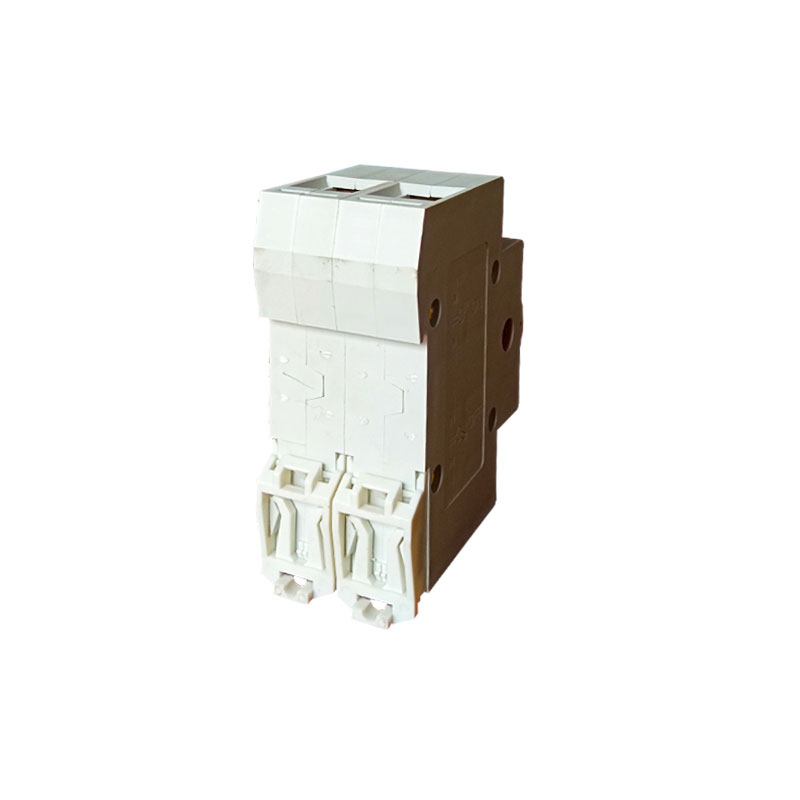

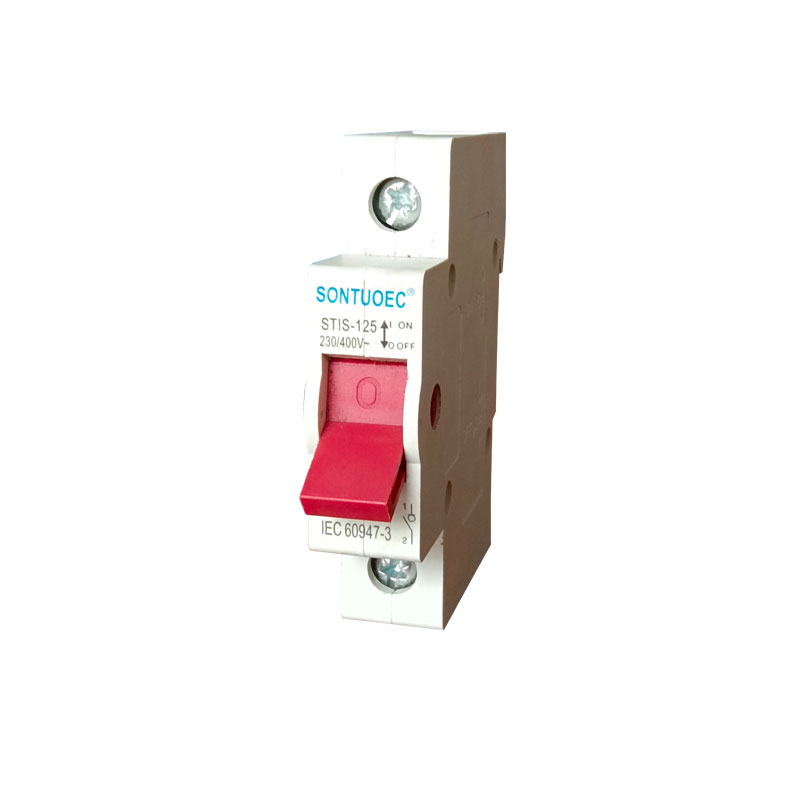

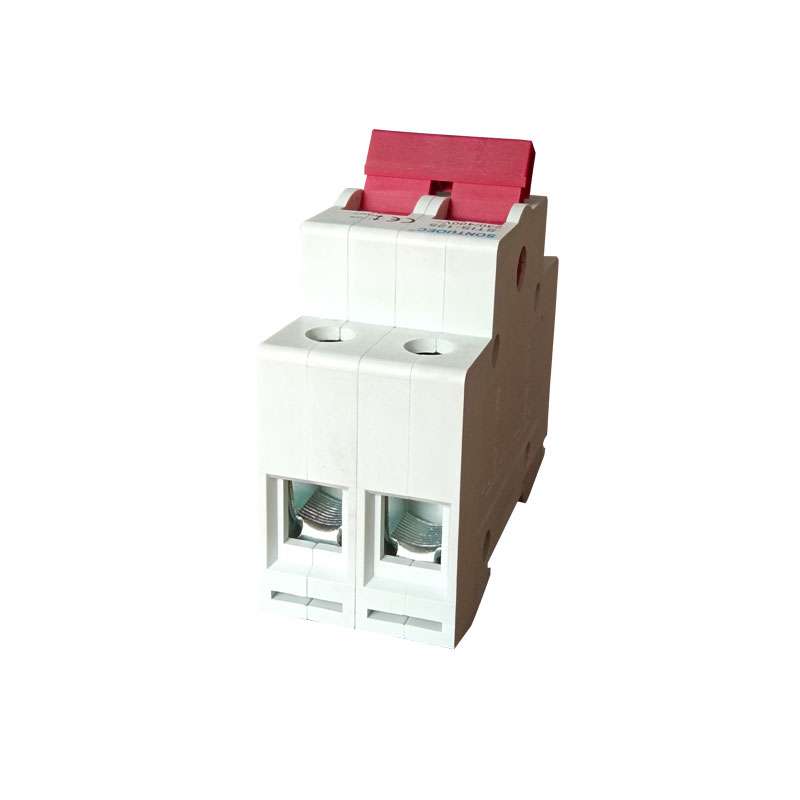

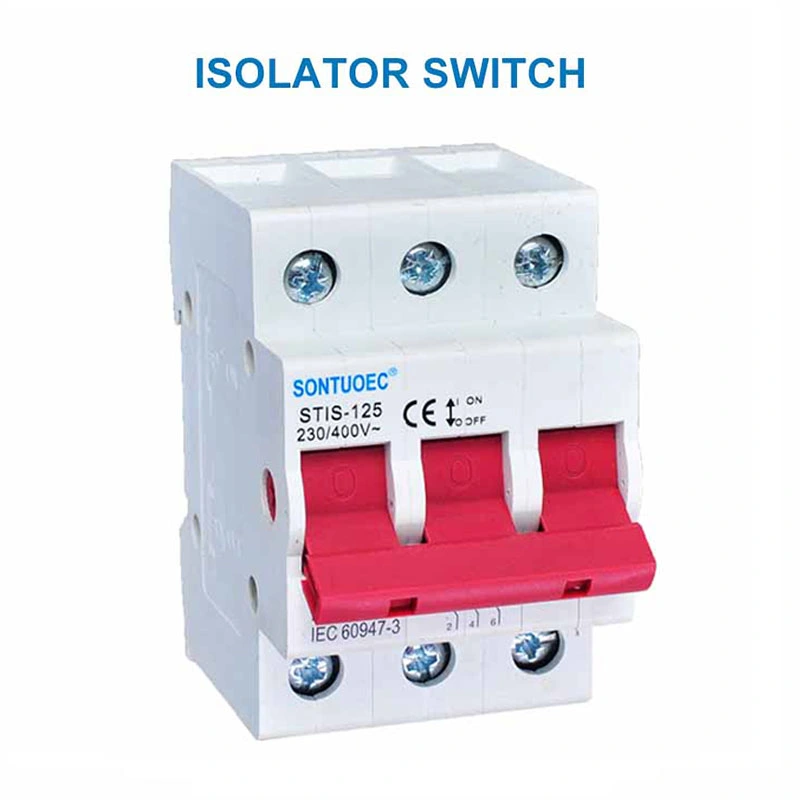

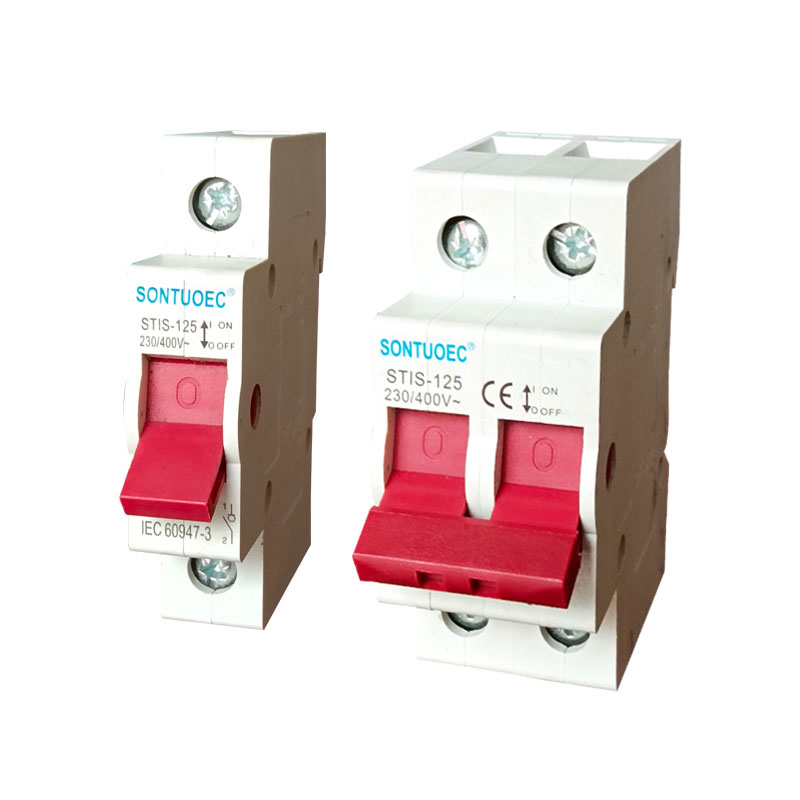

STIS-125 Isolator SwitchSTIS-125 Isolator SwitchSTIS-125 Isolator Switch


سناریوهای کاربردی

قطع ارتباطات سری به طور گسترده ای در سیستم های الکتریکی مختلف مورد استفاده قرار می گیرد ، از جمله اما محدود به سیستم: در نیروگاه ها ، پستهای پستهای و سایر سیستم های قدرت ، از جدا کننده های سری برای جداسازی ، بخش یا اتصال مدارهای با ولتاژ بالا استفاده می شود. سیستم های تولیدی: در کارخانه ها ، مین ها و سایر سیستم های صنعتی ، سیستم های دیگر STIS-125 SWITCOLATION ISOLATOR TEAPERSIONATOR TEAPERSIONATOR TEAPERS. سیستم های ساختمان ، سری سوئیچ های قطع ارتباط معمولاً در جعبه توزیع نصب می شوند که برای کنترل ورودی مدار استفاده می شود.


اقدامات احتیاطی برای انتخاب و استفاده

1. انتخاب:

هنگام انتخاب سوئیچ جداکننده سری STIS-125 ، باید ولتاژ و جریان درجه بندی شده مدار ، محیط استفاده (به عنوان مثال ، داخلی ، خارجی ، ضد انفجار و غیره) و همچنین نحوه عملکرد (به عنوان مثال ، دستی ، موتوری و غیره) و سایر عوامل را در نظر بگیرید.


2. مقدمات برای استفاده:

قبل از کار کردن سوئیچ قطع ارتباط ، اطمینان حاصل کنید که مدار قطع شده یا در شرایط بدون بار است.

در حین کار ، مقررات مربوط به ایمنی الکتریکی مربوطه و روشهای عملیاتی را رعایت کنید.

به طور مرتب سوئیچ قطع ارتباط را بازرسی و حفظ کنید تا از عملکرد و ایمنی طبیعی آن اطمینان حاصل شود.
