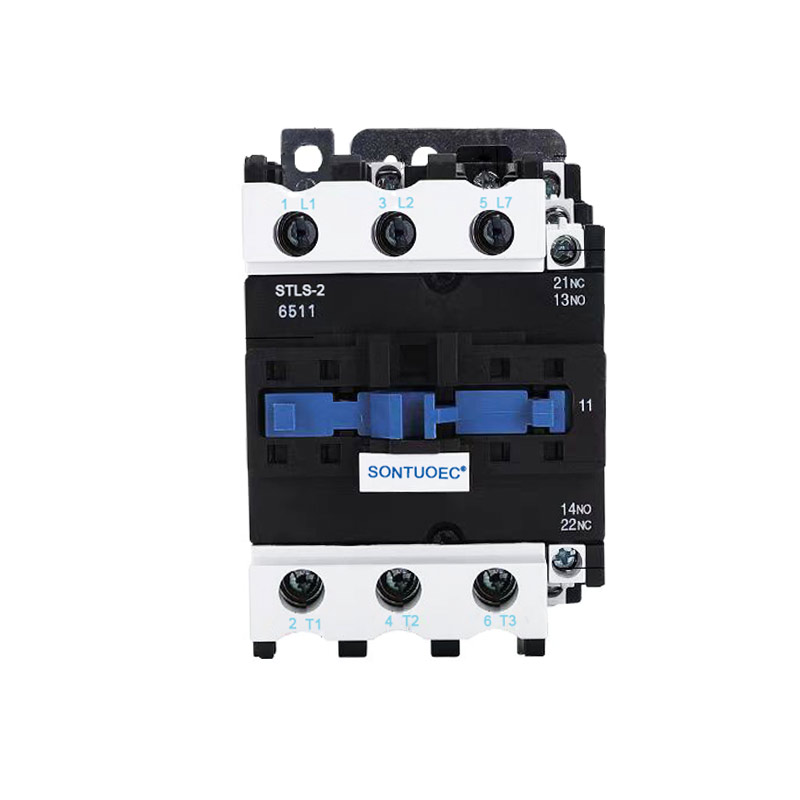

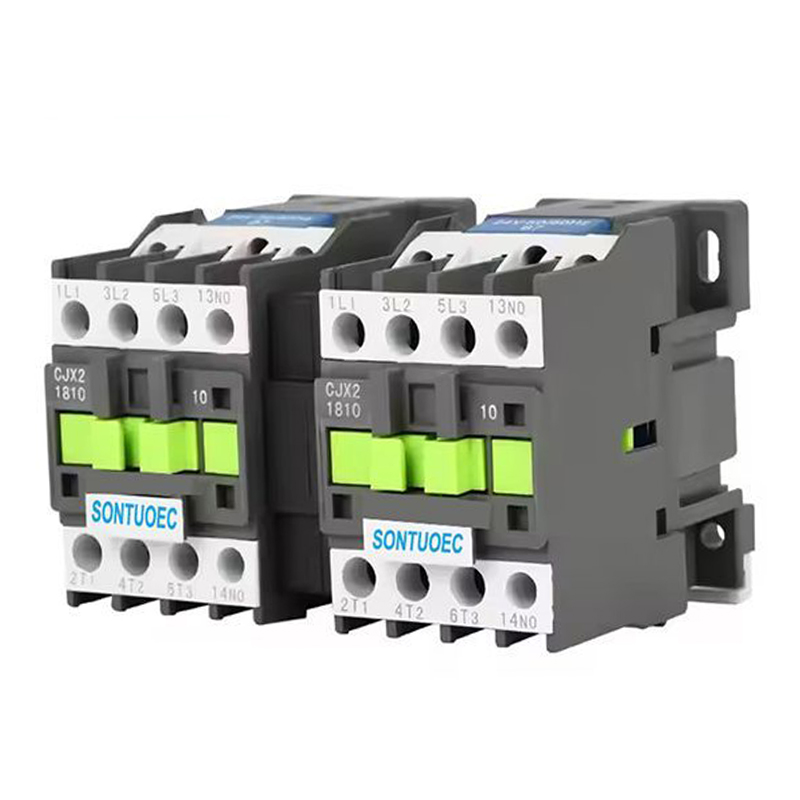

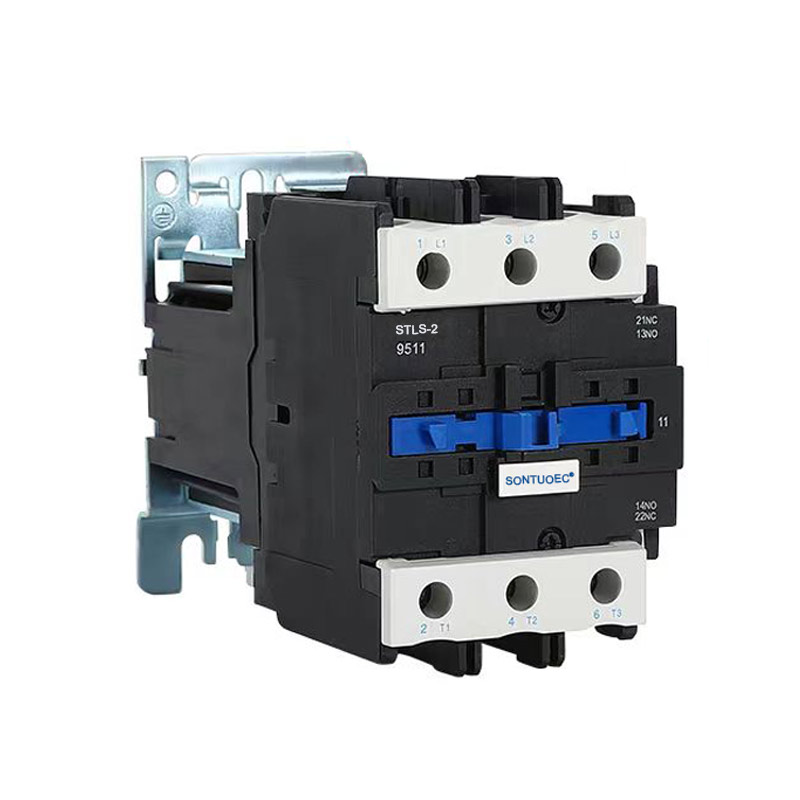

کنتاکتور اینترلاک کننده مکانیکی سری Stls-2 (Cjx2).

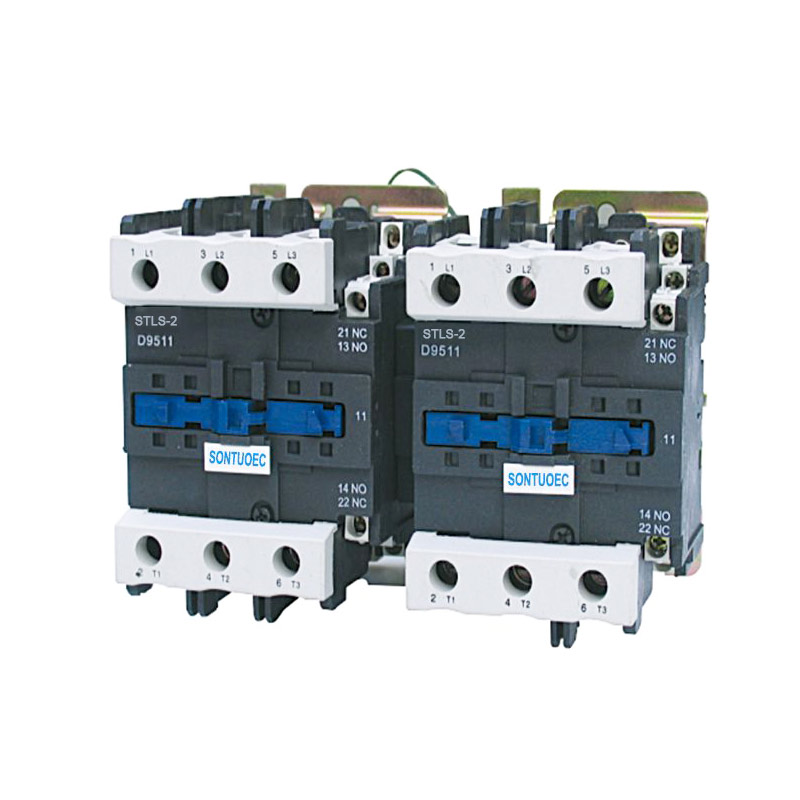

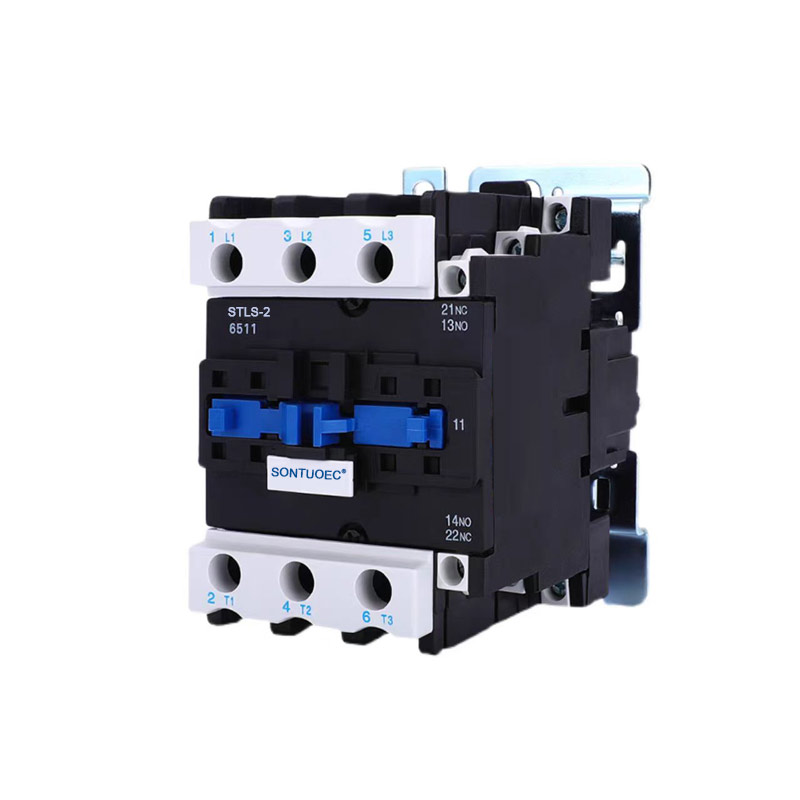

کنتاکتور اینترلاک مکانیکی سری Stls-2 (Cjx2) برای استفاده در مدارها تا ولتاژ نامی 660 ولت AC 50 هرتز، جریان 620 آمپر، برای کنترل قابل تبدیل موتور مناسب است. این وسیله قفل کننده مکانیکی تغییر تماس دو کنتاکتور قابل تبدیل را تضمین می کند. مطابق با استانداردهای IEC60947-4-1 است.

مدل:STLS-2(CJX2)

ارسال استعلام

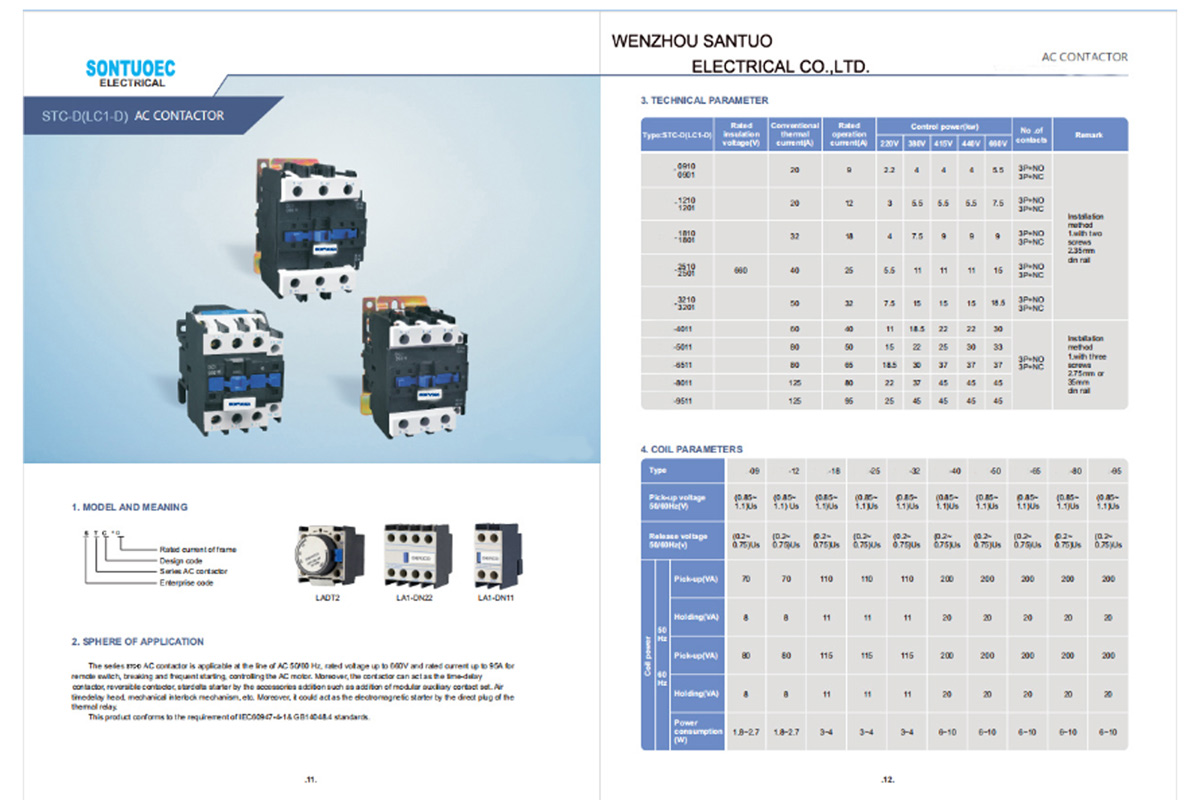

توضیحات محصول

تایپ کنید		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
ولتاژ عایق نامی		660	660	660	660	660	660	660	660	660	660
حرارتی معمولی		20	24	32	40	50	60	75	80	110	125
جاری		20	24	32	40	50	60	75	80	110	125
دارای رتبه عملیاتی		9	12	16	25	32	40	50	63	80	95
جاری		9	12	16	25	32	40	50	63	80	95
کنترل می شود	220 ولت	2.2	3	4	5.5	7.5	11	15	18.5	22	25
توان (کیلووات)	380 ولت	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 ولت	4	5.5	9	11	15	22	35	37	45	45
	440 ولت	4	5.5	9	11	15	22	30	37	45	45
	660 ولت	5.5	7.5	10	15	18.5	30	33	37	45	45
توجه داشته باشید		نصب و راه اندازی					نصب و راه اندازی
		رله ها می توانند از دو پیچ استفاده کنند					رله می تواند سه
		و همچنین از 35 میلی متر استفاده کنید					پیچ و همچنین استفاده از
		ریل نصب					نصب 75 میلی متر یا 35 میلی متر
							راه آهن

ساختار و ویژگی ها

ساختار:

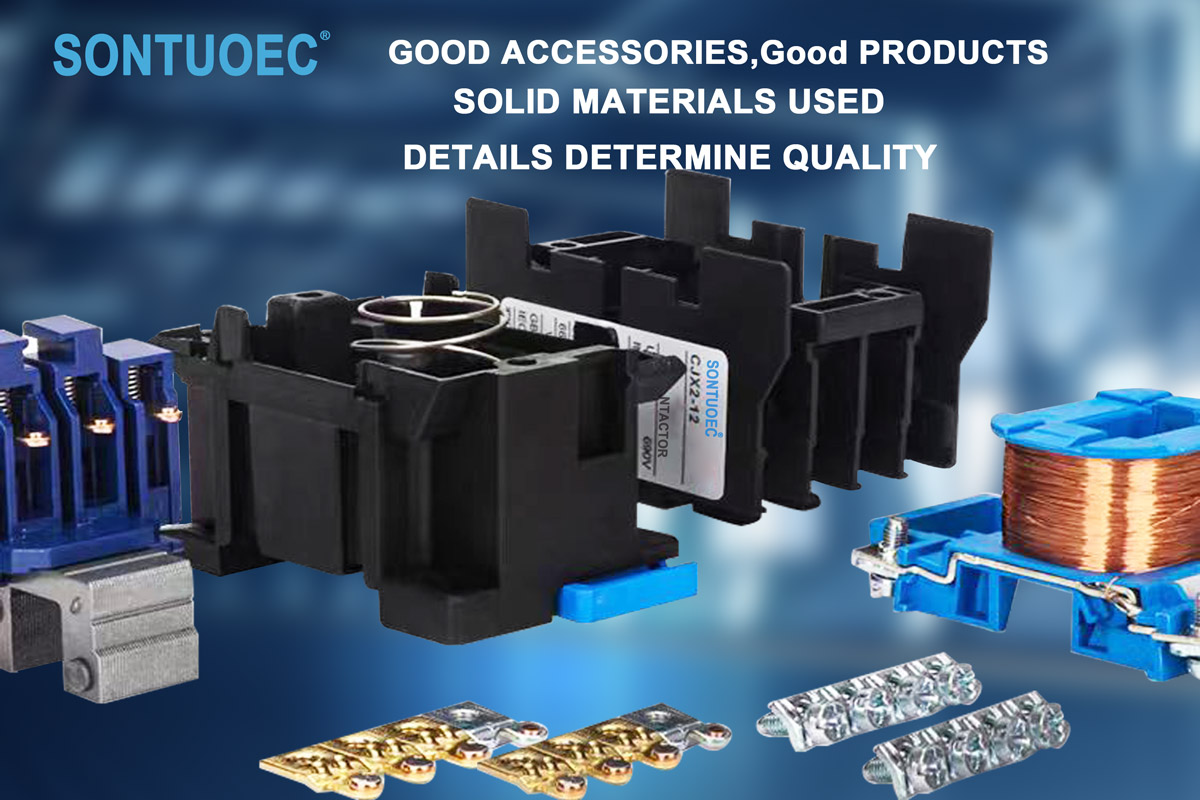

کنتاکتور AC 3P معمولاً از سیستم الکترومغناطیسی (شامل سیم پیچ، هسته و غیره)، سیستم تماس (شامل تماس اصلی و تماس کمکی)، دستگاه خاموش کننده قوس و پوسته و سایر قطعات تشکیل شده است. در میان آنها، کنتاکت اصلی برای حمل جریان بالا و کنتاکت کمکی برای تحقق انتقال و بازخورد سیگنال های کنترلی استفاده می شود.

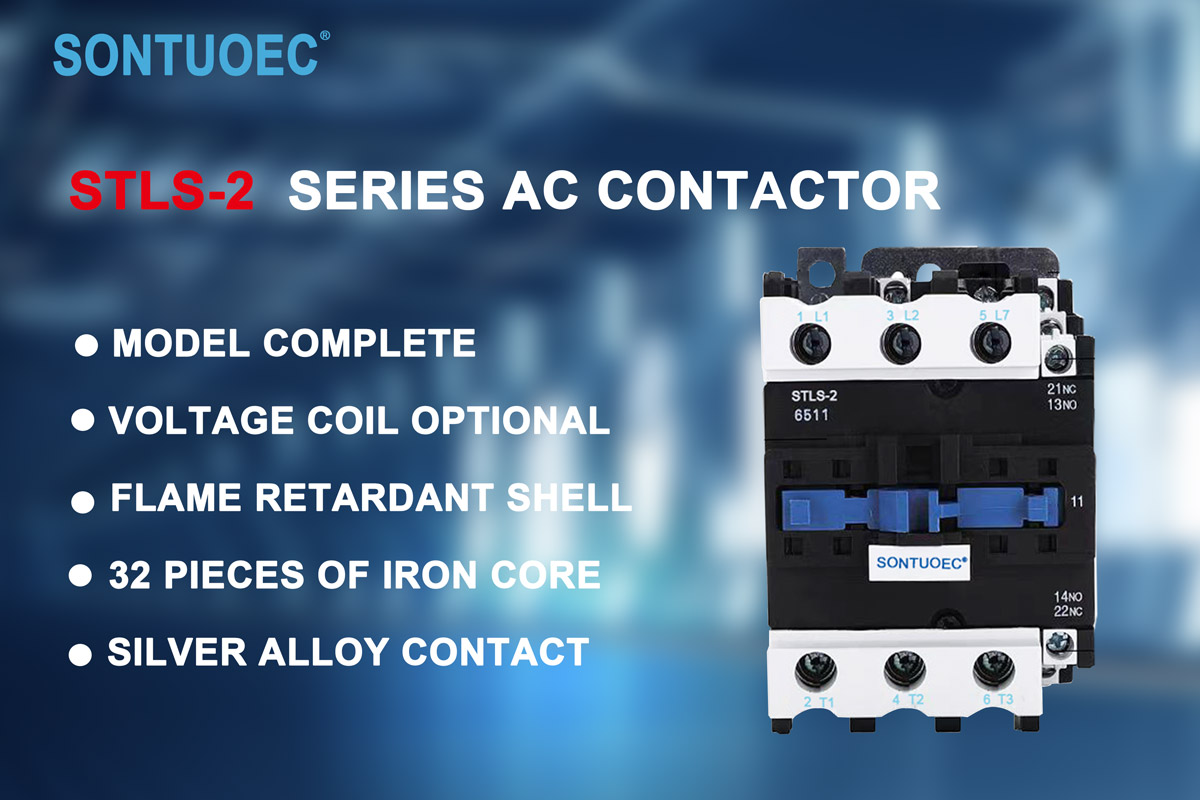

ویژگی ها:

با سه کنتاکت مستقل می تواند برق سه فاز و یک خط صفر را همزمان کنترل کند.

سیستم تماس از مواد با کیفیت بالا با رسانایی خوب و مقاومت در برابر سایش ساخته شده است.

سیستم الکترومغناطیسی دارای نیروی مکش کافی برای درگیر شدن و رها کردن کنتاکت ها است.

دستگاه خاموش کننده قوس می تواند به طور موثر قوس ایجاد شده در هنگام قطع کنتاکت ها را خاموش کند و از تماس ها در برابر آسیب محافظت کند.

کنتاکتور اینترلاک مکانیکی سری Stls-2 (Cjx2) برای استفاده در مدارها از ولتاژ نامی تا 660 ولت AC 50 هرتز یا 60 هرتز، جریان نامی تا 95 آمپر، برای ساخت و شکستن، راه اندازی و کنترل مکرر موتور AC مناسب است. همراه با بلوک تماس کمکی، تأخیر تایمر و دستگاه قفل کننده ماشین و غیره، به کنتاکتور تاخیری، کنتاکتور در هم قفل مکانیکی، استارت ستاره-مثلث تبدیل می شود. با رله حرارتی، آن را به استارت الکترومغناطیسی ترکیب می شود. کنتاکتور طبق استاندارد IEC 60947-1 تولید شده است.

اصل عملیات

هنگامی که سیم پیچ کنتاکتور AC 3P روشن می شود، هسته آهنی مغناطیس ایجاد می کند و سیستم تماس را برای بسته شدن جذب می کند، بنابراین منبع تغذیه سه فاز و یک سیم صفر را به هم وصل می کند. وقتی سیم‌پیچ قطع می‌شود، هسته خاصیت مغناطیسی خود را از دست می‌دهد و سیستم تماس تحت تأثیر فنر جدا می‌شود و در نتیجه منبع تغذیه سه فاز از خط صفر قطع می‌شود. به این ترتیب، کنتاکتور AC 3P می تواند کنترل از راه دور بارهای الکتریکی را درک کند.
