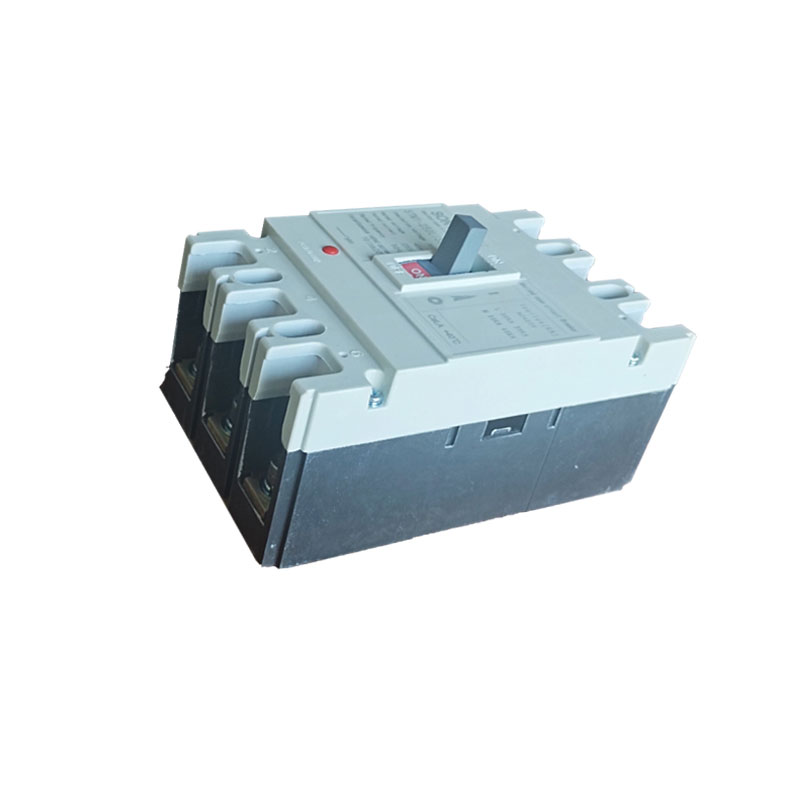

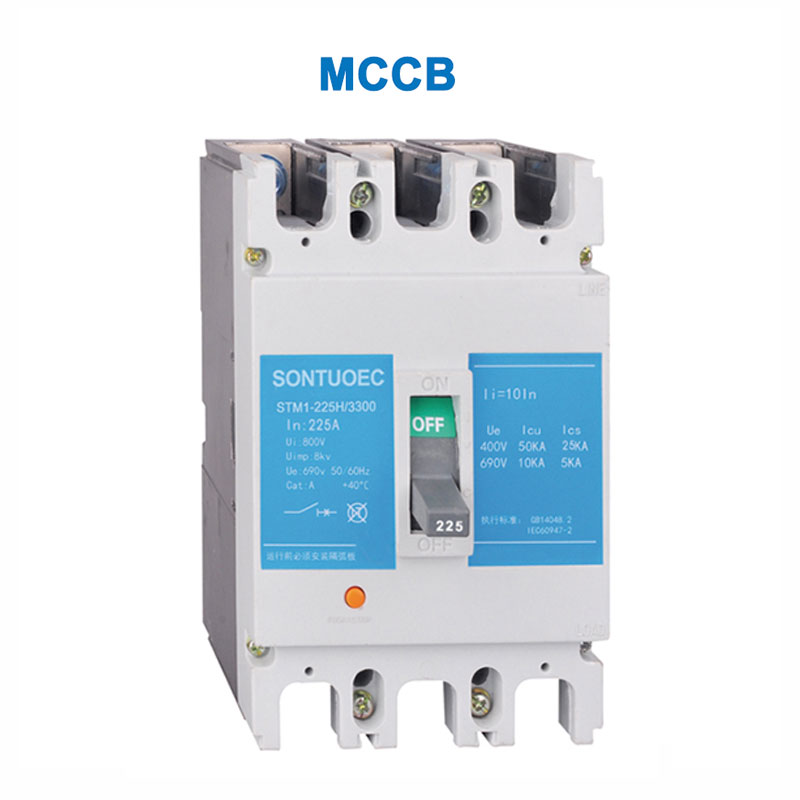

قطع کننده های مدار موردی STM1

STM1 Case Circuit Breakers ، MCCB ، نام کامل شکل گرفته شده است. این دستگاه ایمنی الکتریکی با اضافه بار ، اتصال کوتاه و حفاظت از ولتاژ است که به طور گسترده در سیستم های توزیع برق در مناطق صنعتی ، تجاری و مسکونی مورد استفاده قرار می گیرد. شکن های موردی قالب بندی شده یک دستگاه ایمنی الکتریکی مهم با کارکردهایی مانند اضافه بار ، مدار کوتاه و محافظت از ولتاژ است. با درک اصل کار ، خصوصیات ، سناریوهای کاربردی و روشهای انتخاب و نصب ، می توانید بهتر از عملکردهای Case Circure Case Circure STM1 استفاده و نگهداری کنید تا از عملکرد ایمن سیستم های الکتریکی اطمینان حاصل شود.

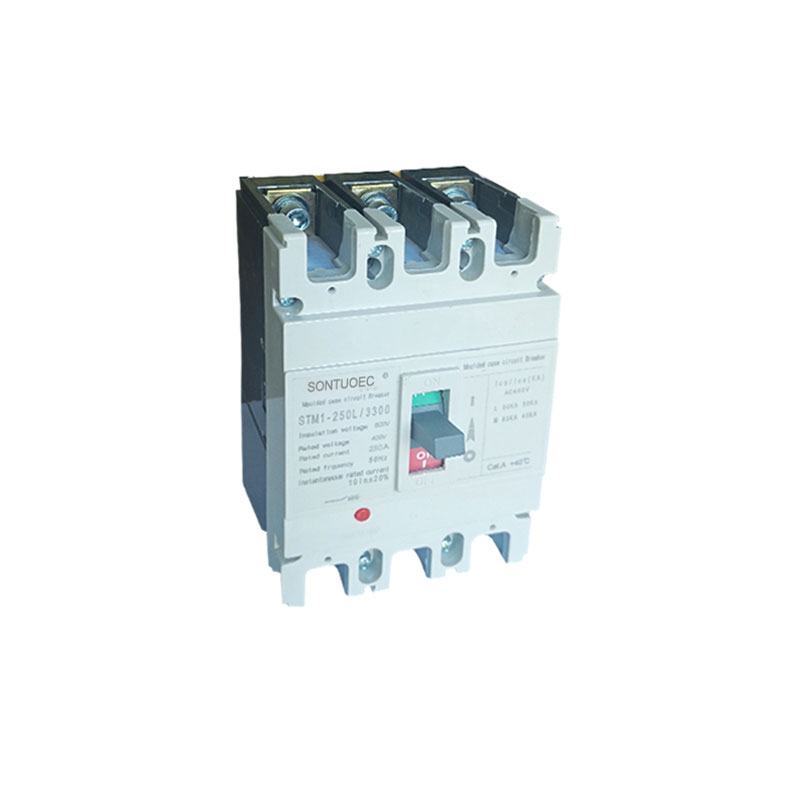

مدل:STM1-250

ارسال استعلام

توضیحات محصول

مشخصات

نوع جریان قاب (LNM) جریان دارای رتبه (A) ولتاژ کار دارای امتیاز (V) ولتاژ عایق بندی شده محدود کردن محدود کردن اتصال کوتاه اتصال Ka 400V دارای امتیازات شکن کوتاه اتصال KA 400V ابعاد طرح بندی
نصب
ابعاد
L W 3p/4p H A B 4-φd
STM1-63 L 63
(6) ، 10،16،20،25،32 ،
40،50،63
AC 400 ولت 500 ولت 25 18 135 78 73.5 25 117 φ3.5
STM1-63 متر 50 35 135 78/103 81.5
STM1-100L 100
(10) ، 16،20،25،32،40 ،
50،63،80،100
AC 400 ولت 500 ولت 35 35 150 92 68 30 129 φ4.5
STM1-100 متر 50 50 150 92/122 86
STM1-100 ساعت 85 85
STM1-160 L. 160 100،125،140،160 AC 400 ولت 690 ولت 35 35 165 107 86 35 126 φ4.5
STM1-160m 50 50 165 107/142 103
STM1-160H 85 85
STM1-225L 225
100،125،140،160،180 ،
200،225
AC 400 ولت 690 ولت 35 22 165 107 86 35 126 φ4.5
STM1-225m 50 35 165 107/142 103
STM1-225H 85 50
STM1-400L 400
225،250،315،350 ،
400
AC 400 ولت 690 ولت 42 35 257 150/198 105 44 194 φ7
STM1-400 متر 65 50 257 150/198 105 44 194 φ7
STM1-400H 100 65
STM1-630L 630 400،500،630 AC 400 ولت 690 ولت 42 35 270 182/240 110 58 200 φ7
STM1-630m 65 50 270 182 110 58 200 φ7
STM1-630H 100 65
STM1-800 متر 800 630،700،800 AC 400 ولت 690 ولت 75 50 275 210 103 70 243 φ7
STM1-800H 100 65


توابع اصلی شکن های مدار مورد قالب STM1

محافظت بیش از حد: هنگامی که جریان در مدار بیش از مقدار رتبه بندی شده از شکن های مدار قالب STM1 است ، به طور خودکار مدار را در مدت زمان مشخصی قطع می کند تا از گرم شدن مدار و تجهیزات جلوگیری شود ، بنابراین از آتش و آسیب جلوگیری می کند.


حفاظت از مدار کوتاه: هنگامی که یک مدار کوتاه در یک مدار رخ می دهد ، قطع کننده های مدار مورد قالب STM1 به سرعت مدار را قطع می کنند تا از جریان مدار کوتاه جلوگیری کند و باعث آسیب جدی به مدار و تجهیزات شود.


حفاظت از ولتاژ (برخی از شکن های مدار مورد قالب STM1 این عملکرد را دارند): هنگامی که ولتاژ منبع تغذیه به یک سطح معینی کاهش می یابد ، قطع کننده های مدار قالب STM1 مدار را قطع می کنند تا از آسیب دیدن تجهیزات یا سوء عملکرد به دلیل عملکرد تحت ولتاژ کم جلوگیری شود.


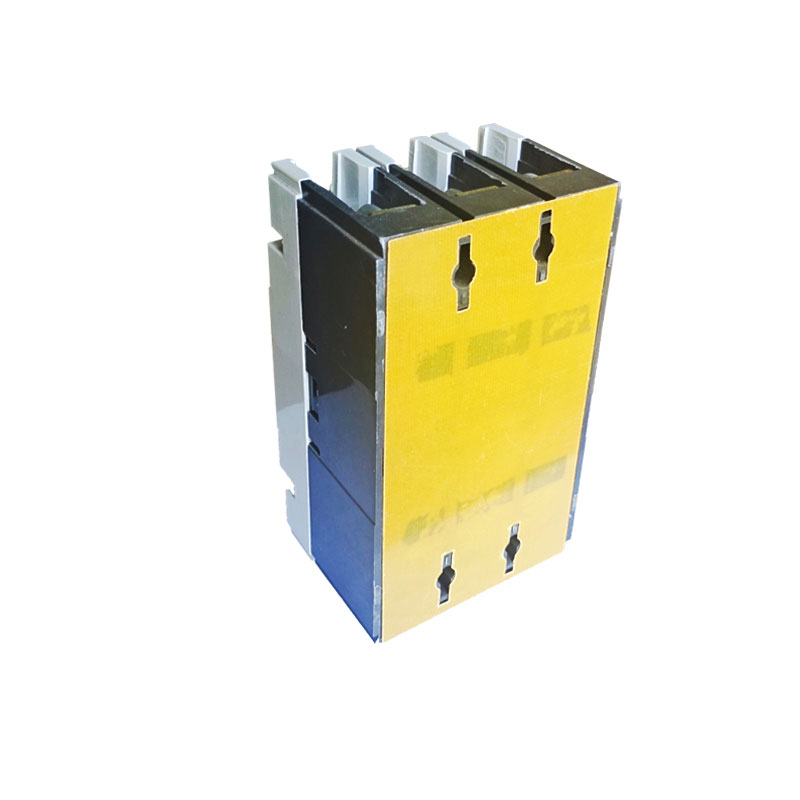

STM1 Molded Case Circuit Breakers

STM1 Molded Case Circuit BreakersSTM1 Molded Case Circuit Breakers


اصل عملکرد شکن های مدار مورد قالب STM1

شکن های مدار مورد قالب STM1 حاوی یک ردیاب سفر مغناطیسی یا الکترونیکی داخلی برای تشخیص تغییرات جریان و ولتاژ در مدار است. هنگامی که جریان یا ولتاژ غیر طبیعی است ، مهاجم مکانیزم ریزش از شکن های مدار قالب STM1 را تحریک می کند و باعث می شود سریع مدار را قطع کند.


1. Thermal Tripper مغناطیسی: از گرمای تولید شده هنگام عبور جریان از یک هادی برای ایجاد یک سفر استفاده می کند. هنگامی که جریان خیلی زیاد است ، هادی گرم می شود و باعث می شود دو فلزی در داخل مهاجم مغناطیسی حرارتی خم شود و به این ترتیب مکانیسم ریزش را تحریک می کند.


2. مهاجم الکتریکی: از اجزای الکترونیکی برای تشخیص تغییرات در جریان و ولتاژ و کنترل عملکرد مکانیسم TRIPPING استفاده می کند. هنگامی که یک ناهنجاری تشخیص داده می شود ، مهاجم الکترونیکی سیگنال را به مکانیسم TRIPPING ارسال می کند تا مدار را قطع کند.


ویژگی های شکن های مدار قالب STM1

ظرفیت شکستن زیاد: قطع کننده های مدار مورد قالب STM1 دارای ظرفیت شکستن اتصال کوتاه بالا هستند که می توانند هنگام وقوع یک اتصال کوتاه به سرعت مدار را قطع کرده و از ایمنی مدار و تجهیزات محافظت کنند.

توابع محافظت چندگانه: علاوه بر عملکردهای اصلی محافظت بیش از حد و محافظت از اتصال کوتاه ، برخی از شکن های مدار مورد قالب STM1 نیز دارای عملکردهای اضافی مانند محافظت از ولتاژ و محافظت از گسل زمین هستند.

نصب و نگهداری آسان: شکن های مدار مورد قالب STM1 معمولاً طراحی مدولار را اتخاذ می کنند ، که نصب و نگهداری آن آسان است و برای سیستم های مختلف توزیع برق مناسب است.

قابلیت اطمینان بالا: شکن های مدار مورد قالب STM1 به طور جدی مورد آزمایش قرار گرفته و دارای اعتبار و ثبات بالایی برای اطمینان از عملکرد ایمن سیستم های الکتریکی هستند.


سناریوهای کاربردی از شکن های پرونده قالب STM1

شکن های مدار مورد قالب STM1 به طور گسترده ای در سیستم های توزیع برق در بخش های صنعتی ، تجاری و مسکونی به عنوان سوئیچ اصلی یا سوئیچ شاخه یک مدار استفاده می شود. آنها معمولاً در جعبه های توزیع ، کابینت توزیع یا کابینت های کنترل نصب می شوند تا از مدارها و تجهیزات در برابر خسارت ناشی از جریانهای غیر طبیعی و ولتاژ محافظت کنند.
