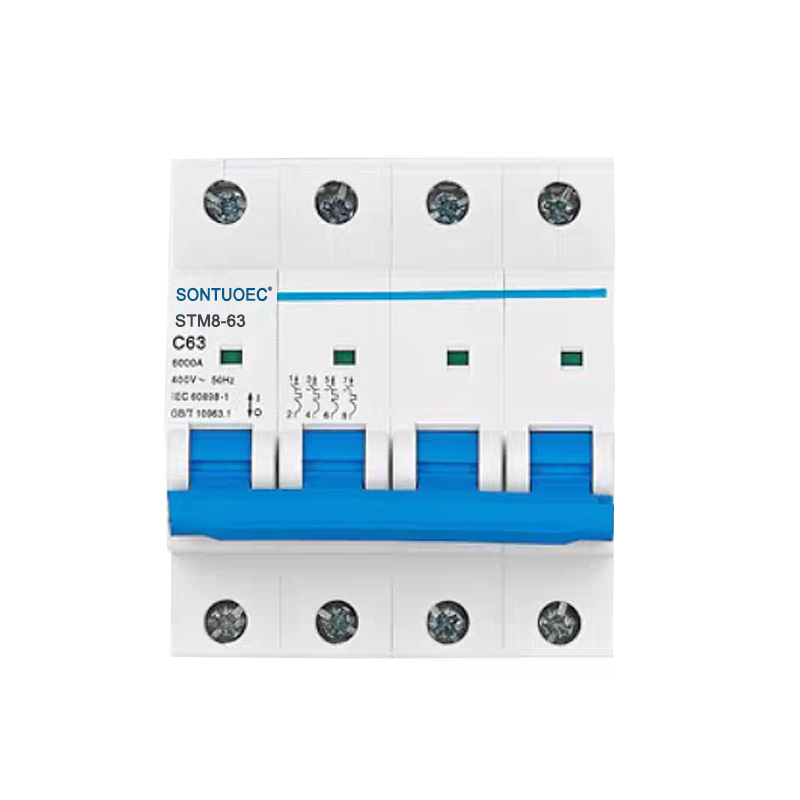

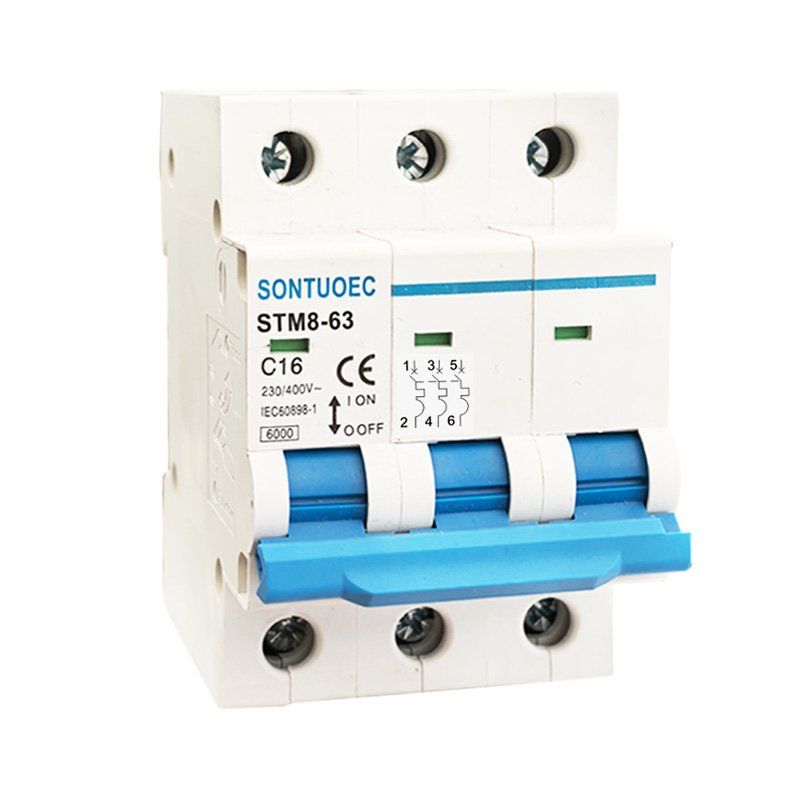

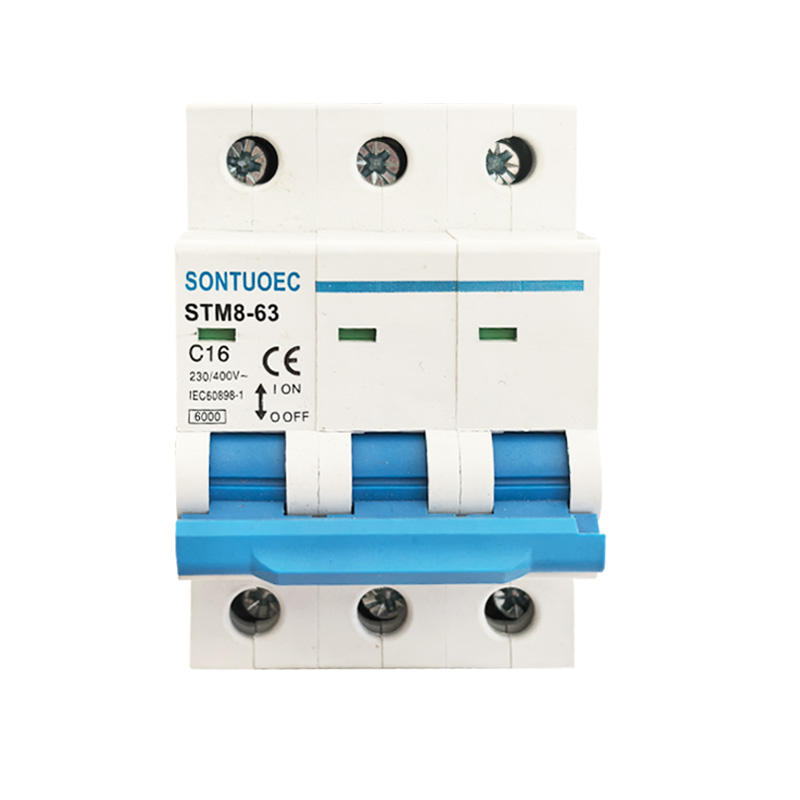

STM8-63 Circuit Breaker Circuit 6ka 1p 2p 3p 4p 16a 230/400V

Sontuoec یکی از تأمین کنندگان چینی/تولید کنندگان متخصص در تولید انواع مختلف لوازم الکتریکی STM8-63 Miniature Circuit 6ka 1p 2p 3p 4p 16a 230/400V است که دارای ویژگی های ساختار پیشرفته ، عملکرد قابل اعتماد ، شکستن بالا ، ظرافت ظاهر و قطعات آن است که از ویژگی های آن با مقاومت در برابر مواد ساخته شده است. مناسب برای سیستم قدرت AC 50/60Hz ، ولتاژ دارای امتیاز 230/400 ولت و جریان آن تا 63a است. این ماده به طور عمده در ساختمان اداری ، محل اقامت ، برای روشنایی ، توزیع برق و اضافه بار و محافظت از مدار کوتاه از تجهیزات استفاده می شود. به طور معمول ، می توان از آن به عنوان انتقال مکرر سیستم قدرت استفاده کرد. این مطابق با استانداردهای IEC60898-1 است.

مدل:STM8-63

ارسال استعلام

توضیحات محصول

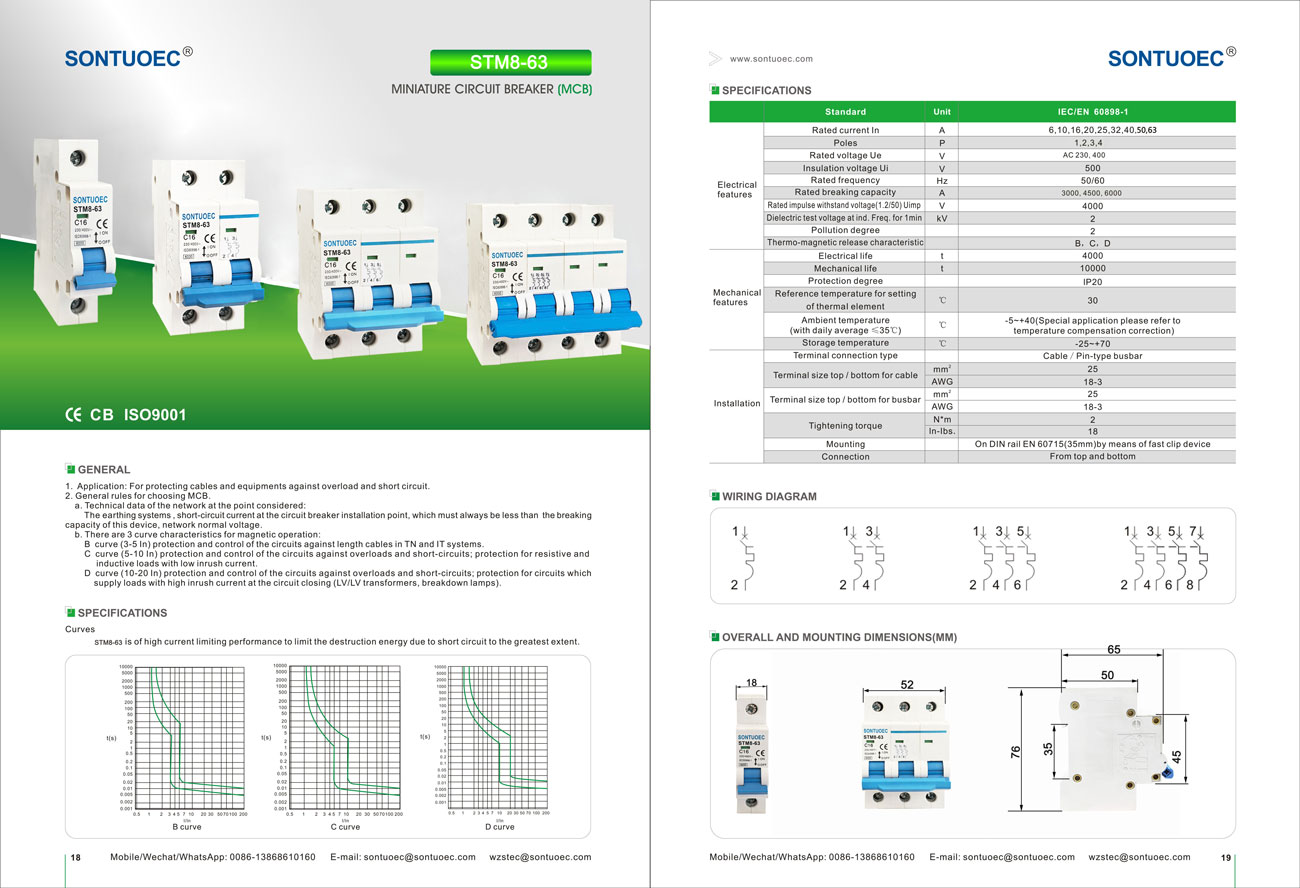

مشخصات:

	استاندارد		IEC/en 60898-1
ویژگی های الکتریکی	دارای امتیاز در جریان	A	1،2،4،6،10،16،20،25،32،40،50،63
	قطب	P	1،2،3،4
	ولتاژ دارای امتیاز	V	AC 230 ، 400
	UI ولتاژ عایق	V	500
	فرکانس دارای امتیاز	هرتز	50/60
	ظرفیت شکستن امتیاز	A	3000 ، 4500 ، 6000
	IMP IMP دارای ولتاژ مقاومت در برابر ولتاژ (1.2/50)	V	4000
	ولتاژ تست دی الکتریک در ind.freq.for 1 دقیقه	kv	2
	مدرک آلودگی		2
	ویژگی انتشار ترمو مغناطیسی		B ، C ، D
ویژگی های مکانیکی	برق زندگی	t	4000
	زندگی مکانیکی	t	10000
	مدرک حفاظت		IP20
	دمای مرجع برای تنظیم	درجه سانتیگراد	30
	از عنصر حرارتی	درجه سانتیگراد	30
	دمای محیط	درجه سانتیگراد	-5 ~+40 (ویژه درخواست لطفا به
	(با میانگین روزانه 35 درجه سانتیگراد)	درجه سانتیگراد	درجه حرارت تصحیح جبران خسارت)
	دمای ذخیره سازی	درجه سانتیگراد	-25 ~+70
نصب	پایانه نوع اتصال		کابل/نوع پین قورباغه
	اندازه ترمینال بالا/پایین برای کابل	مگنی²	25
	اندازه ترمینال بالا/پایین برای کابل	عیاش	18 مارس
	اندازه حرارتی بالا/پایین برای قورباغه	مگنی²	25
	اندازه حرارتی بالا/پایین برای قورباغه	عیاش	18 مارس
	گشتاور سفت کننده	N^*m	2
	گشتاور سفت کننده	دارای دو پوند	18

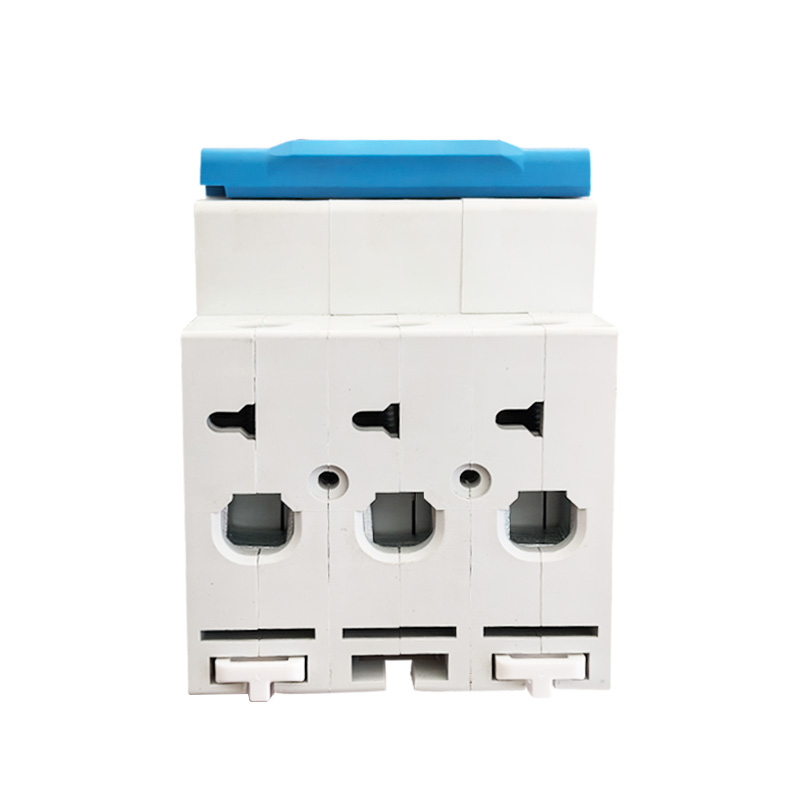

	نصب		در DIN RAIL EN 60715 (35 میلی متر) با استفاده از دستگاه کلیپ سریع
	پیوستگی		از بالا و پایین

عملکردهای اصلی شکن مدار مینیاتوری STB1-63

1. حفاظت از بار: هنگامی که جریان در مدار بیش از مقدار امتیاز MCB باشد ، مدار مینیاتور STM8-63 6KA 1P 2P 3P 4P 16A 230/400V به طور خودکار مدار را در یک بازه زمانی مشخص قطع می کند تا مانع از گرم شدن مدار و تجهیزات شود.

2. محافظت از مدار: هنگامی که یک اتصال کوتاه در مدار رخ می دهد ، Breakerwill مدار مینیاتوری STB1-63 بلافاصله مدار را قطع می کند تا از جریان اتصال کوتاه به مدار و تجهیزات جلوگیری شود.

3. محافظت از Leakage (برخی از MCB ها این عملکرد را دارند): برای MCBS با حفاظت از نشت ، هنگامی که نشتی در مدار وجود دارد ، STB1-63 Circuit Circuit Breakerwill به سرعت مدار را قطع کرد تا از امنیت شخصی محافظت کند.

اصل عملکرد MCBS

MCB ها معمولاً حاوی یک ردیاب سفر مغناطیسی یا الکترونیکی در داخل هستند که برای تشخیص تغییرات در جریان در مدار استفاده می شود. هنگامی که جریان غیر طبیعی است ، مهاجم مکانیزم مبهم MCB را تحریک می کند و باعث می شود Breakerto مدار مینیاتوری STB1-63 به سرعت مدار را قطع کند.

1. مهاجم مغناطیسی THERMAL: از گرمای تولید شده هنگام عبور جریان از هادی استفاده می کند تا باعث افزایش سرعت شود. هنگامی که جریان خیلی بزرگ است ، هادی گرم می شود و باعث می شود دو قطبی در داخل مهاجم مغناطیسی حرارتی خم شود ، بنابراین باعث ایجاد مکانیسم ریزش می شود.

2. مهاجم الکتریکی: از اجزای الکترونیکی برای تشخیص تغییرات فعلی و کنترل عملکرد مکانیسم TRIPPING استفاده می کند. هنگامی که یک جریان غیر طبیعی تشخیص داده می شود ، مهاجم الکترونیکی سیگنال را به مکانیسم TRIPPING برای قطع مدار ارسال می کند.

سناریوهای برنامه MCB

MCB ها به طور گسترده ای در سیستم های الکتریکی در مناطق مسکونی ، تجاری و صنعتی برای محافظت از مدارها و تجهیزات در برابر خسارت ناشی از جریان های غیر طبیعی مورد استفاده قرار می گیرند. آنها معمولاً در جعبه های توزیع ، تابلوهای سوئیچ یا کابینت کنترل نصب می شوند و به عنوان سوئیچ اصلی یا سوئیچ شاخه یک مدار استفاده می شوند.

انتخاب و نصب MCBS

1.Selection: هنگام انتخاب MCBS ، باید عواملی مانند جریان رتبه بندی مدار ، سطح ولتاژ ، خصوصیات محافظت و اینکه آیا محافظت از نشت مورد نیاز است ، در نظر بگیرید. همچنین اطمینان حاصل می شود که انتخابات مدار مینیاتوری STB1-63 انتخاب شده با استانداردها و مقررات ایمنی الکتریکی محلی انتخاب شده است.

2. نصب: Circuit Circuit Miniature STM8-63 6KA 1P 2P 3P 4P 16A 230/400V باید در یک محیط خشک و تهویه بدون گازهای خورنده نصب شود و اطمینان حاصل شود که به درستی و ایمن سیم کشی شده است. در حین نصب ، مقررات مربوط به ایمنی الکتریکی و روشهای عملیاتی باید مشاهده شود.
