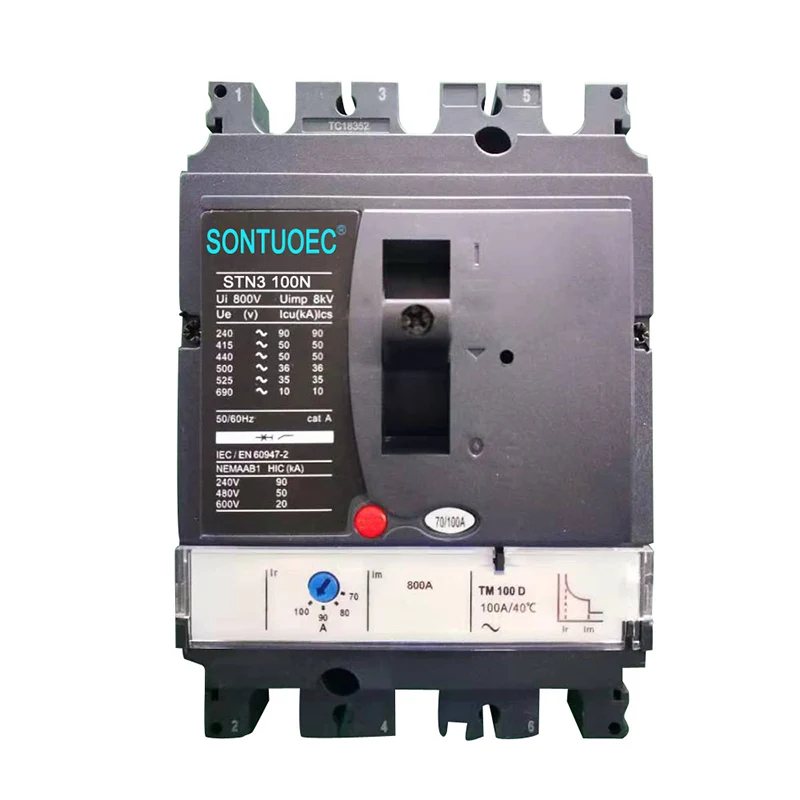

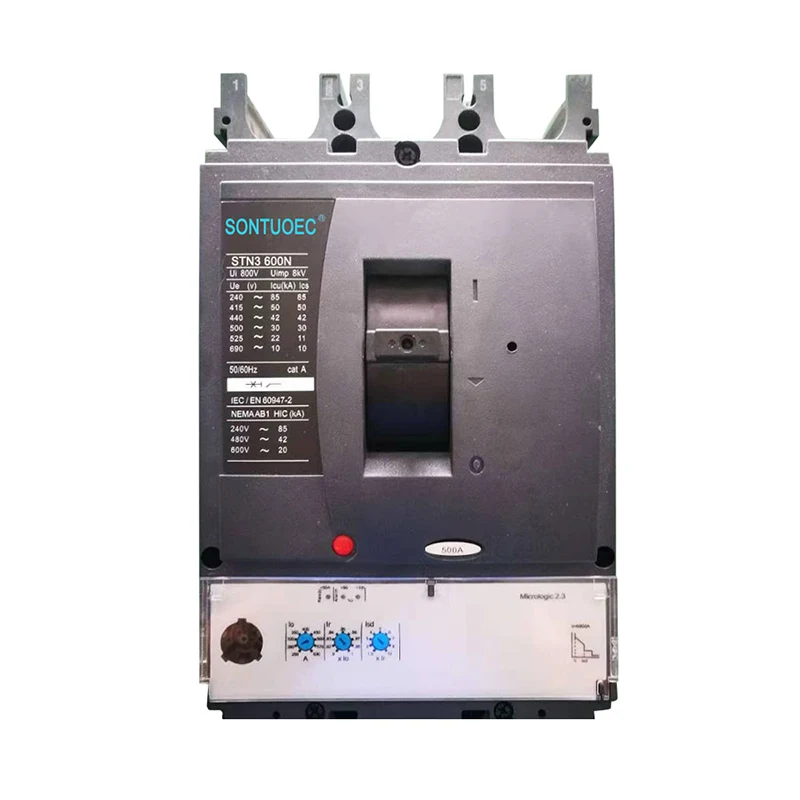

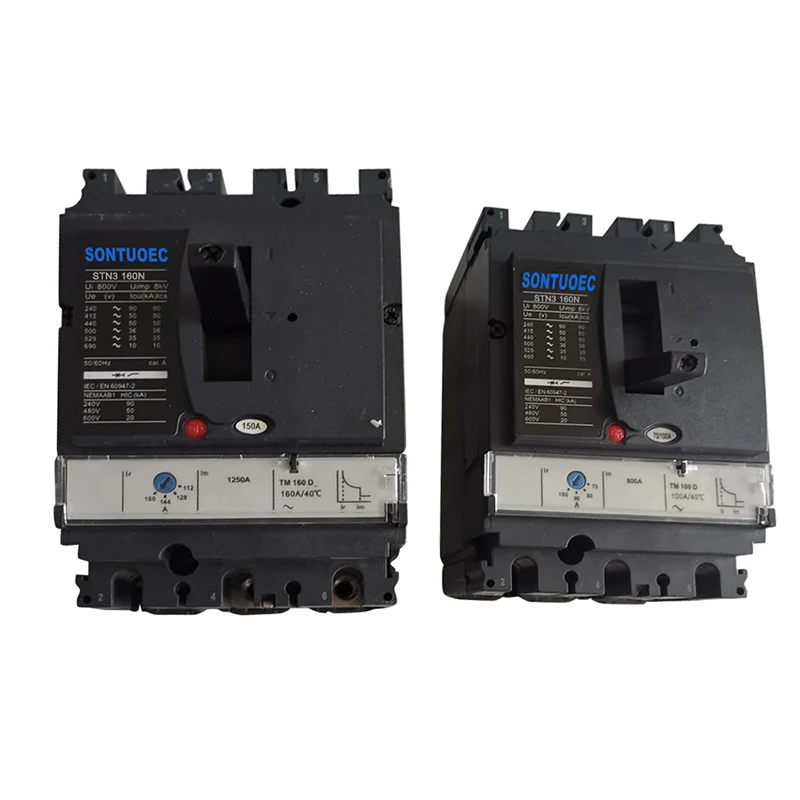

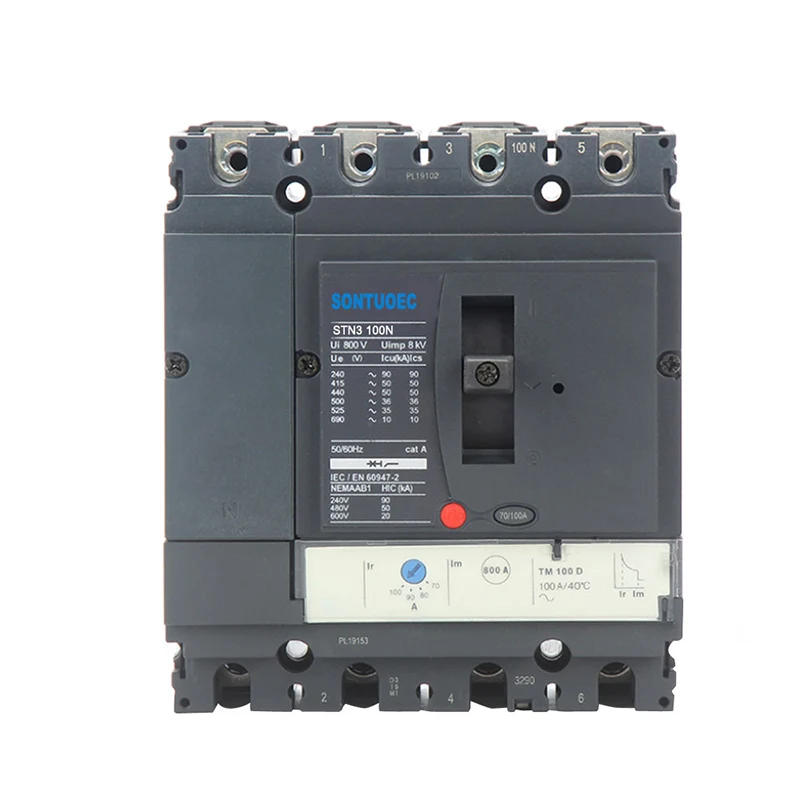

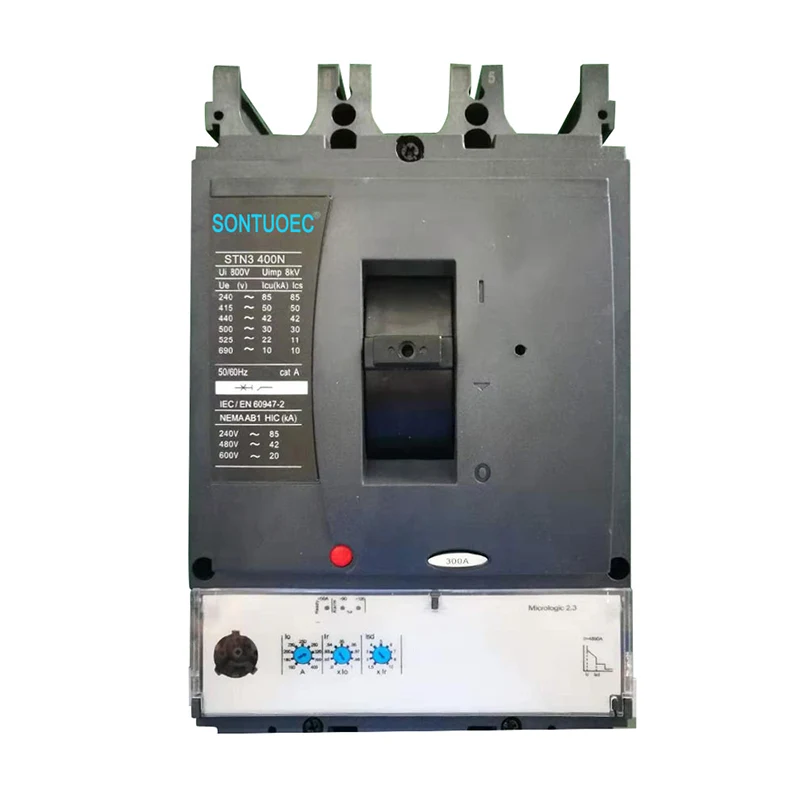

شکن مدار قالب قالب STN3 یک راه حل قابل اعتماد و پیشرفته برای حفاظت از الکتریکی در کاربردهای مختلف است. طراحی جمع و جور ، ویژگی های جامع محافظت و قابلیت های ارتباطی آن را به یک انتخاب ایده آل برای سیستم های برقی مدرن تبدیل می کند.
مشخصات | STN3 100 | STN3 160 | stn3 250 | STN3 400 | STN3 630 | |||||||||||||||
جریان قاب (A) | 100 | 160 | 250 | 400 | 630 | |||||||||||||||
تعداد قطب ها | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | ||||||||||
ظرفیت شکست نهایی (ICU ، KA) | F | N | H | F | N | H | F | N | H | F | N | H | F | N | H | |||||
AC220 / 240V (از) | 85 | 90 | 100 | 85 | 90 | 100 | 85 | 90 | 100 | 40 | 85 | 100 | 40 | 85 | 100 | |||||
AC380/415V (KA) | 36 | 50 | 70 | 36 | 50 | 70 | 36 | 50 | 70 | 36 | 50 | 70 | 36 | 50 | 70 | |||||
ولتاژ عایق بندی شده | AC800V | |||||||||||||||||||
ولتاژ کار دارای امتیاز | AC690V | |||||||||||||||||||
جریان دارای جریان ، TRIPPING حرارتی ، TMD ، a | 63 ، 80 ، 100 | 80 ، 100 ، 125 ، 160 | 125 ، 160 ، 200 ، 250 | - | - | |||||||||||||||
جریان دارای جریان ، الکترونیکی ، میکروفون ، a | 40 ، 100 | 40 ، 100 ، 160 | 100 ، 160 ، 250 | 250 ، | 250 ، 400 ، | |||||||||||||||
400 | 630 | |||||||||||||||||||
لوازم جانبی کمکی ، هشدار ، گسل | یا/SD/SDE/SDX | |||||||||||||||||||
شنت و زیر سیم پیچ ولتاژ | mx/mn | |||||||||||||||||||
زندگی مکانیکی | 50000 | 40000 | 20000 | 15000 | 15000 | |||||||||||||||
زندگی برقی | 30000 | 20000 | 10000 | 6000 | 4000 |
مدل شماره. | stn3 |
استاندارد: | IEC 60947-2 |
متوسط قوس | هوا |
ساختار | MCCB |
نوع | مولد کیس مدار شکن |
مجوز | در نظر گرفتن |
مصوبات | CE ، ISO9001 |
زمان تحویل | ظرف 20 روز |
مشخصات | 63A-630a |
منشاء | ونژو ژانجیانگ |
ظرفیت تولید | 2000 قطعه در هفته |
سرعت | قطع کننده مدار طبیعی |
نصب | ثابت |
تعداد قطب ها | 3p 4p |
عمل | قطع کننده مدار معمولی ، محافظت از خرابی مدار شکن ، حفاظت بیش از حد |
قیمت | قیمت کارخانه |
زمان گارانتی | 12 ماه |
بسته حمل و نقل | جعبه داخلی/کارتن |
علامت تجاری | esoueec ، wzscec ، esutune ، imdec |
کد HS | 8536200000 |
• حفاظت و عملکرد: این شکن ها محافظت کاملی را برای سیستم های برقی از جمله اضافه بار و محافظت از اتصال کوتاه ارائه می دهند. آنها به گونه ای طراحی شده اند که هنگام وقوع یک گسل ، مدار را به طور خودکار قطع کنند ، از آسیب دیدن تجهیزات و اطمینان از ایمنی جلوگیری می کنند.
• جریان پوسته و جریان دارای امتیاز: جریان پوسته (به عنوان مثال ، 160N) حداکثر ظرفیت قطع قابل گسترش مسکن شکن را نشان می دهد. جریان دارای امتیاز (به عنوان مثال ، 100a) حداکثر جریان عملیاتی طبیعی است که مدار نباید از آن تجاوز کند تا به دلیل جریان بیش از حد جلوگیری شود.
• تنظیمات قطب: در تنظیمات 3 قطبی (3p) و 4 قطبی (4p) موجود است ، مناسب برای سیستم ها و برنامه های مختلف برقی.
• واحدهای سفر الکترونیکی: واحدهای پیشرفته سفر الکترونیکی قابلیت های اندازه گیری و ارتباطی دقیقی را ارائه می دهند و امکان نظارت و تشخیص در زمان واقعی پارامترهای الکتریکی را فراهم می کند.
• طراحی جمع و جور: سری NSX جمع و جور ، به ویژه ، به دلیل طراحی جمع و جور ، که ترکیبی از بهره وری انرژی ، اندازه گیری ، مدیریت و ابزارهای ارتباطی است ، شناخته شده است.
• استفاده صنعتی: به طور گسترده در تنظیمات صنعتی برای توزیع و محافظت از برق به تجهیزات و ماشین آلات مختلف مورد استفاده قرار می گیرد.
• انرژی و زیرساخت ها: مناسب برای برنامه های کاربردی در شبکه های توزیع انرژی و پروژه های زیرساختی.
• تجاری و مسکونی: همچنین در ساختمانهای تجاری و خانه های مسکونی برای سیستم های توزیع اصلی و ثانویه استفاده می شود.
• محافظت پیشرفته: ویژگی هایی مانند مخاطبین دو چرخش و انتقال انرژی از محافظت قابل اعتماد در برابر گسل ها اطمینان حاصل می کند.
• هماهنگی انتخابی: انتخاب بهبود یافته به حفظ تداوم منبع تغذیه به مدارهای تحت تأثیر در حین گسلها کمک می کند.
• قابلیت های ارتباطی: ماژول ارتباطی Modbus و BSCM (ماژول کنترل وضعیت شکن) انتقال داده را بین قطع کننده مدار و یک سیستم نظارتی فعال می کند.
• نمایش و نظارت: LED "آماده" و سایر شاخص ها اطلاعات وضعیت زمان واقعی را ارائه می دهند ، در حالی که واحد نمایش درب کابینت FDM121 می تواند پارامترهای مختلف اندازه گیری شده را نشان دهد.
• تعمیر و نگهداری و پیکربندی: شاخص های نگهداری سایش را در مخاطبین ، پروفایل های بار و تعداد عملکرد نشان می دهد ، و به نگهداری پیش بینی کمک می کند.
• نصب: دستورالعمل های سازنده را برای نصب مناسب ، اطمینان از حداقل ترخیص و استفاده از سخت افزار نصب مناسب دنبال کنید.
• تعمیر و نگهداری: بازرسی منظم و آزمایش قطع کننده های مدار توصیه می شود تا از عملکرد صحیح آنها اطمینان حاصل شود و از محافظت مداوم برخوردار شود.
