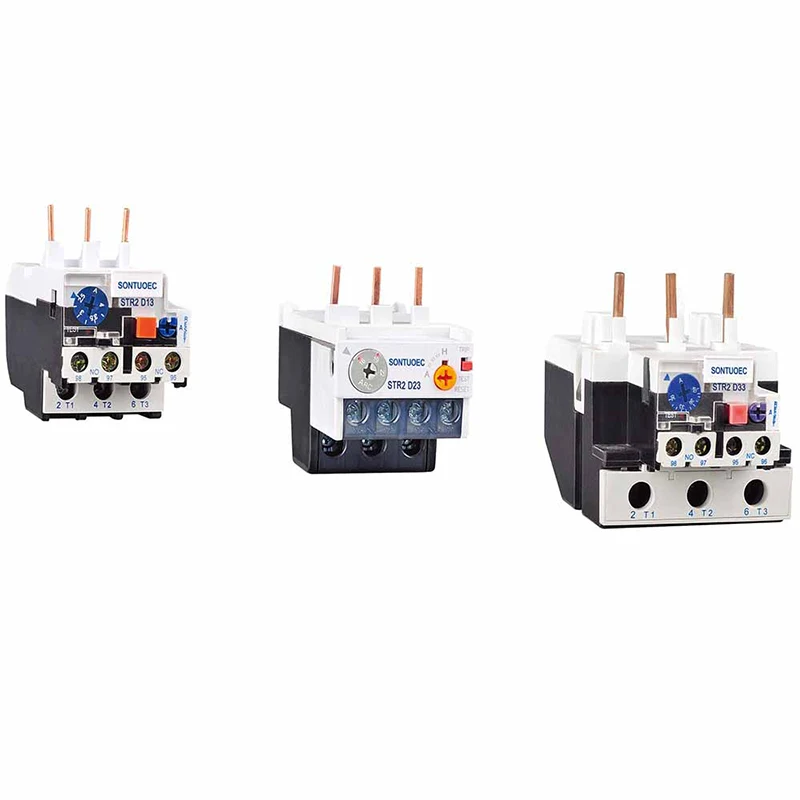

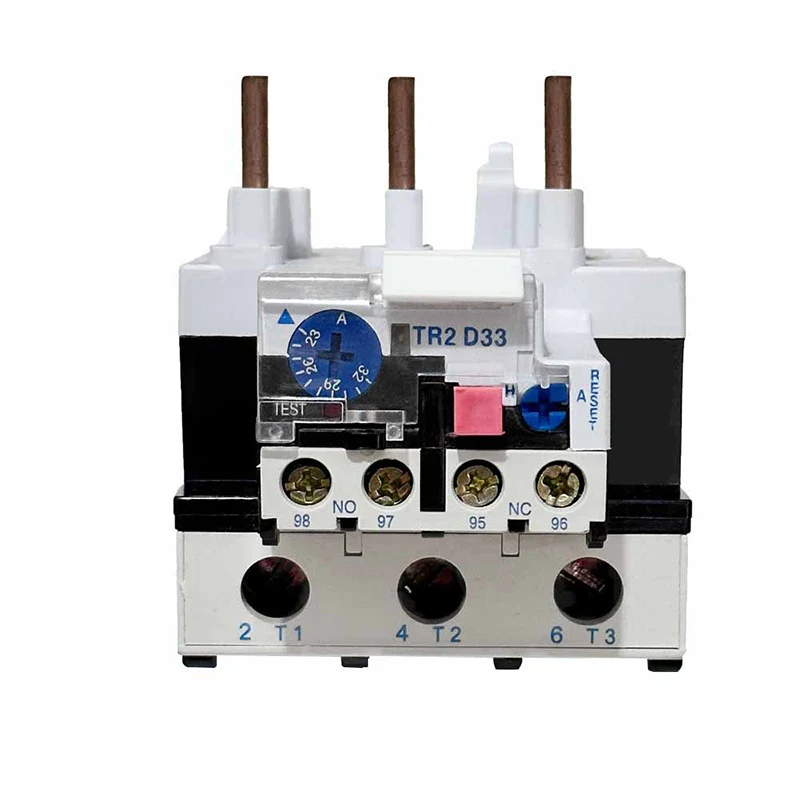

رله های اضافه بار حرارتی STR2-D33 بر اساس اصل اثر حرارتی جریان الکتریکی کار می کنند. هنگامی که یک موتور بیش از حد بارگیری می شود ، جریان آن افزایش می یابد و باعث می شود عنصر گرمایش در رله اضافه بار حرارتی گرم شود. این گرما به دو فلزی منتقل می شود ، که از دو فلز با ضرایب مختلف انبساط حرارتی ساخته شده است ، بنابراین هنگام گرم شدن خم می شود. هنگامی که خم شدن به یک نقطه خاص می رسد ، یک دستگاه مکانیکی ، معمولاً یک تماس ، که منبع تغذیه را به موتور جدا می کند ، ایجاد می کند و در نتیجه آن را از آسیب محافظت می کند.

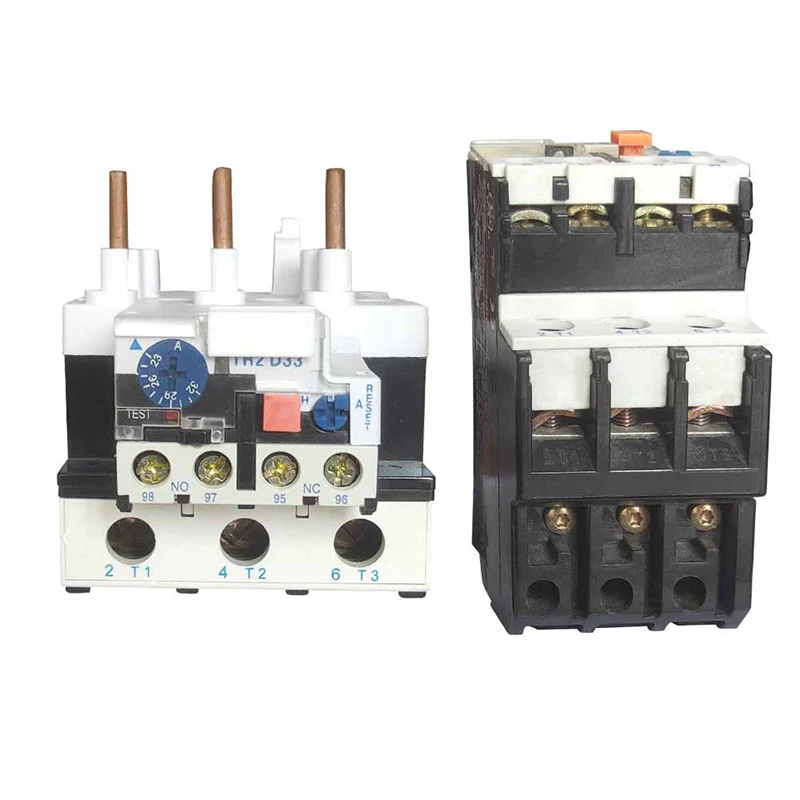

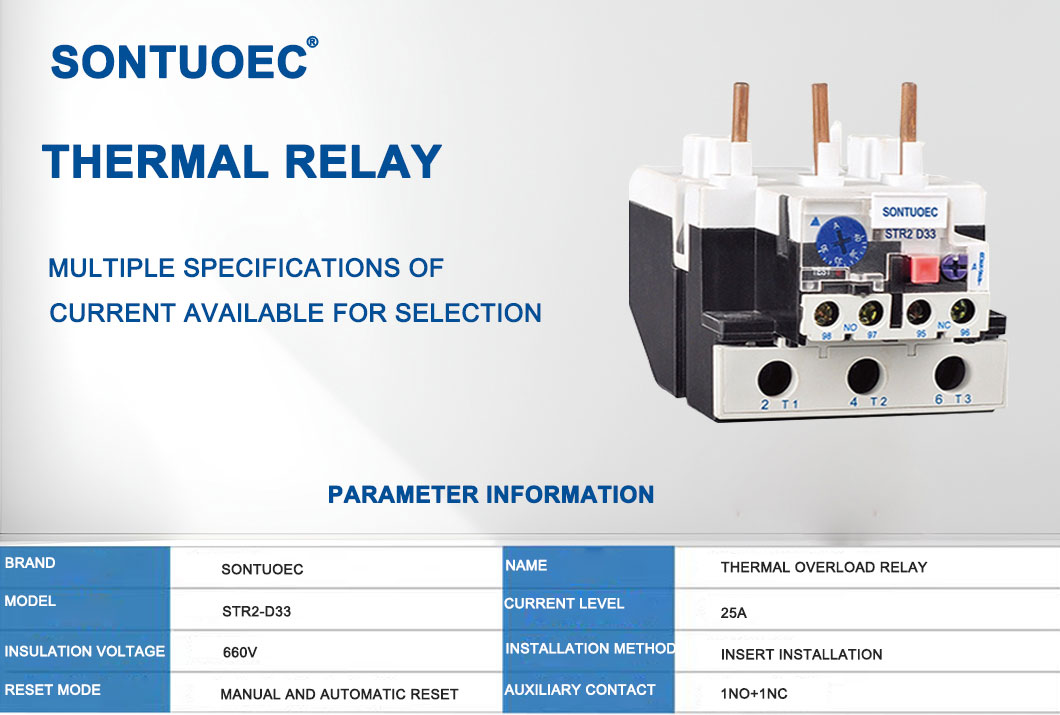

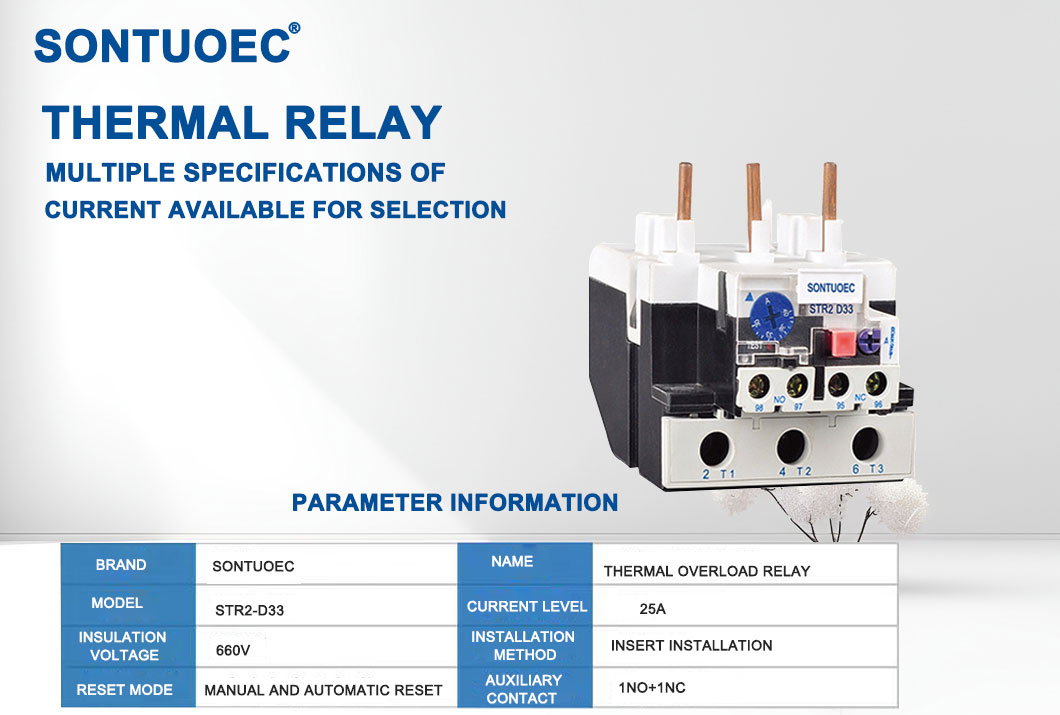

مشخصات:
محصول نام | رله اضافه بار حرارتی | |||
مدل | ST2-D33 | |||
مادی | اجزای پلاستیکی ، الکترونیکی | |||
گرمی تماس | 1no+1nc | |||
گرمی جریان بازسازی شده | 23A-93a | لطفا به جریان توجه کنید دامنه | ||

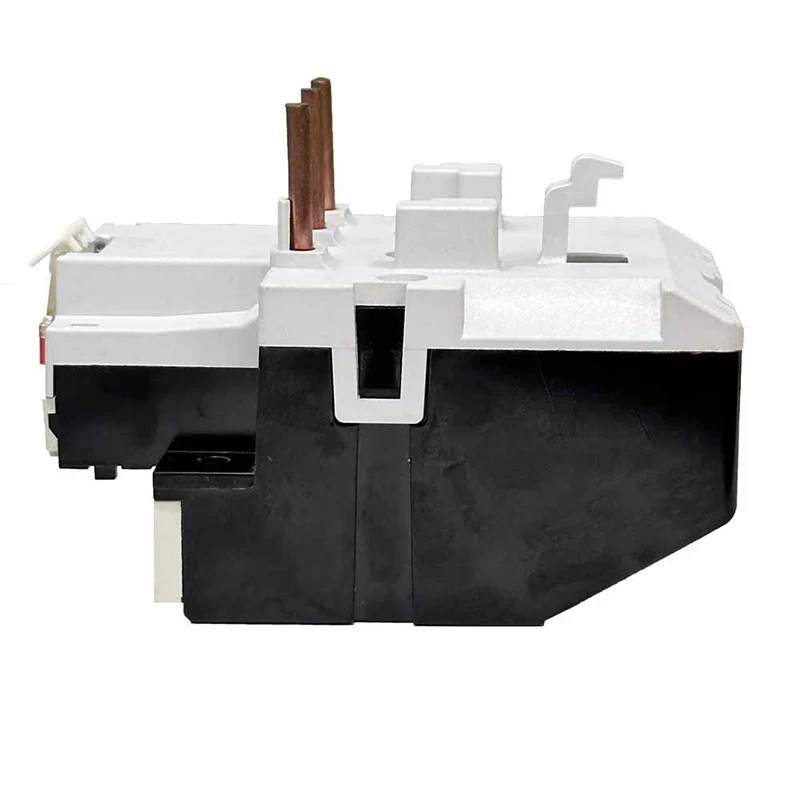

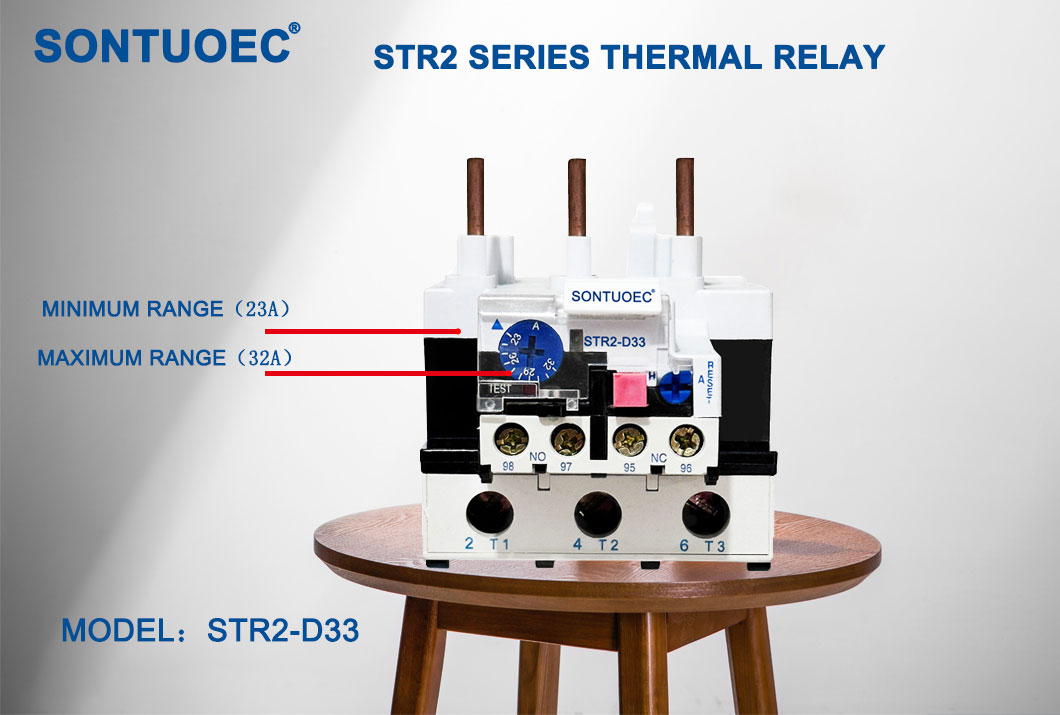

STR2-93 | دامنه تنظیم جریان قابل تنظیم (A) دامنه تنظیم |
3322 | 23 ~ 26 ~ 32 | STR2-40 ~ 95 |
3353 | 25 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | STR2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | STR2-62 ~ 95 | ||
3363 | 60 ~ 71 ~ 80 | STR2-80/STR2-95 | ||
3365 | 80 ~ 85 ~ 93 | STR2-95 | ||
بسامد | 660 ولت | |||
کلاس توری | 50/60 هرتز | |||

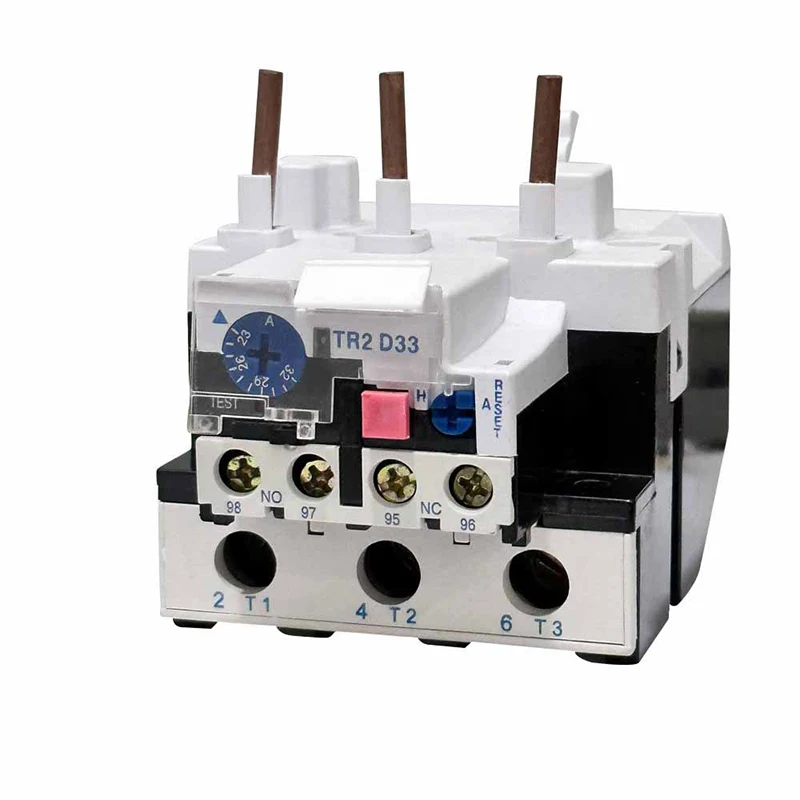

رنگ | همانطور که تصویر نشان داده شده است |
پارامترهای اصلی فنی
مدل | جریان فعلی | نه | محدوده تنظیم (A) | برای کنتاکتور |
str2-25 | 25 | 1301 | 0.12 ~ 0.14 ~ 0.14 ~ 0.16 | STR2-9 ~ 32 |
1302 | 0.19 ~ 0.16 ~ 0.22 ~ 0.25 | |||
1303 | 0.3 ~ 0.3 0.35 ~ 0.4 0.4 | |||
1304 | 0.4 ~ 0.05 ~ 0.63 | |||
1305 | 0.6 ~ 0.8 ~ 0.9 ~ 1 | |||
1306 | 1 ~ 1.2 ~ 1.4 ~ 1.6 | |||
1307 | 1.6 ~ 1.9 ~ 2.2 ~ 2.5 | STR2-12 ~ 32 | ||
1308 | 2.5 ~ 3 ~ 3.5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5 ~ 6 ~ 7 ~ 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | STR2-12 ~ 32 | ||
1322 | 17 ~ 21 ~ 25 | STR2-12 ~ 32 | ||
1353 | 32 23 23 | STR2-25/32 (LC1-D25/32) | ||
STR2-36 | 36 | 2353 | 23 ~ 26 ~ 29 ~ 32 | |
2353 | 36 ~ 32 ~ 36 | STR2-32 | ||
2353 | 40 ~ 40 | |||
STR2-93 | 93 | 3322 | 23 ~ 26 ~ 32 | STR2-40 ~ 95 |
3353 | 25 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | STR2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | STR2-62 ~ 95 | ||
3363 | 60 ~ 71 ~ 80 | STR2-80/STR2-95 | ||
3365 | 80 ~ 85 ~ 93 | STR2-95 | ||
STR2-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |
محافظت بیش از حد: هنگامی که بار موتور از مقدار امتیاز خود فراتر رود ، رله اضافه بار حرارتی منبع تغذیه را قطع می کند تا از گرم شدن بیش از حد و آسیب دیدن موتور جلوگیری شود.
محافظت بیش از حد: اگر موتور به دلایلی بیش از حد گرم شود (به عنوان مثال دمای بالای محیط یا اتلاف حرارت ضعیف) ، رله اضافه بار حرارتی نیز منبع تغذیه را قطع می کند.

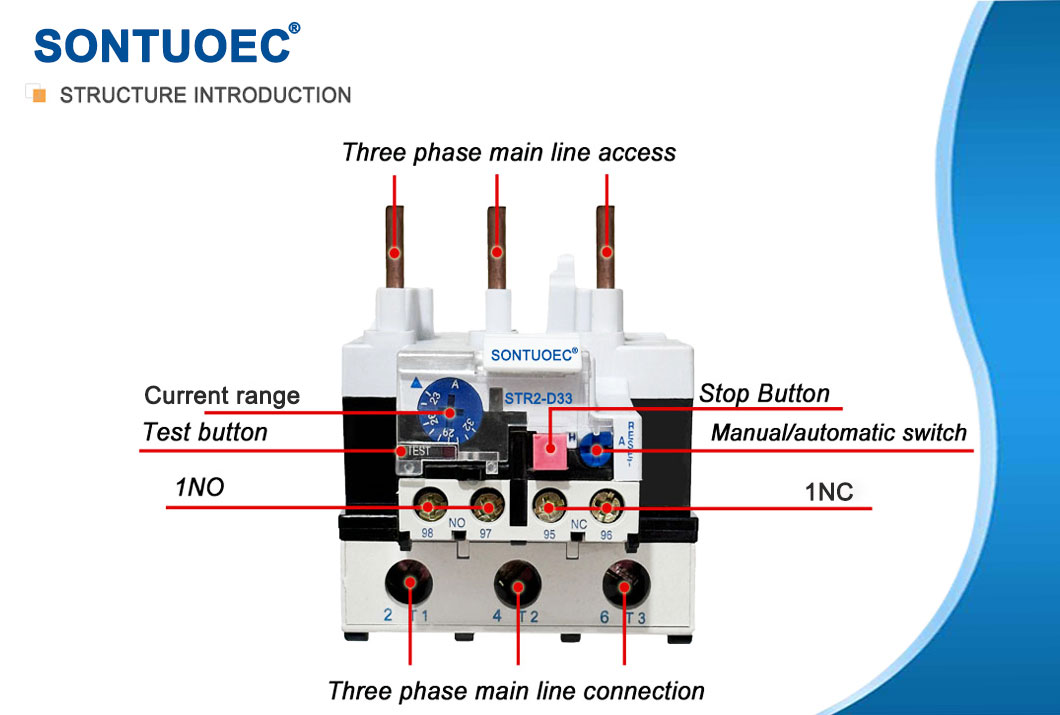

عملکرد نشانه: بسیاری از رله های اضافه بار حرارتی دارای یک عملکرد نشانگر هستند که هنگام اضافه بار یا بیش از حد موتور ، وضعیت را نشان می دهد یا وضعیت را تغییر می دهد ، به طوری که اپراتور می تواند به موقع اقدامات خود را پیدا کند و انجام دهد.
رله خودکار STR2-D سری رله اضافه بار حرارتی را می توان در مدار 50/60 هرتز ، ولتاژ عایق بندی شده 660 ولت ، با درجه فعلی 0.1-93a برای محافظت از شکست فاز در هنگام اضافه بار موتور الکتریکی استفاده کرد ، رله دارای مکانیزم مختلف و جبران دما در سری ST1 AC AC Contactor است ، این است که این همان پیشرفته ترین رله حرارتی است. 60947-1.
رله های اضافه بار حرارتی به طور گسترده ای در انواع محیط های صنعتی و تجاری به ویژه در تجهیزات مورد نیاز درایوهای موتور الکتریکی مورد استفاده قرار می گیرد. به عنوان مثال ، از آنها در پمپ ها ، کمپرسورها ، فن ها ، نوار نقاله ها و انواع دیگر تجهیزات مکانیکی استفاده می شود تا اطمینان حاصل شود که در صورت بروز بیش از حد یا وضعیت بیش از حد گرمای ، چنین تجهیزات با خیال راحت می توانند با خیال راحت خاموش شوند.
هنگام انتخاب یک رله اضافه بار حرارتی ، عواملی مانند رتبه بندی قدرت موتور ، محیط عملیاتی و ویژگی های بار در نظر گرفته می شوند. همچنین لازم است که اطمینان حاصل شود که جریان رتبه بندی رله اضافه بار حرارتی با جریان رتبه بندی شده موتور مطابقت دارد و از ویژگی های حفاظت بیش از حد و گرمای مناسب برخوردار است.
هنگام نصب رله اضافه بار حرارتی ، باید دستورالعمل های سازنده را رعایت کرده و اطمینان حاصل کنید که به درستی به مدارهای قدرت و کنترل موتور متصل شده است. علاوه بر این ، برای اطمینان از عملکرد مناسب و عمر طولانی مدت ، باید رله های اضافه بار حرارتی به طور مرتب مورد بازرسی و نگهداری قرار گیرند.
