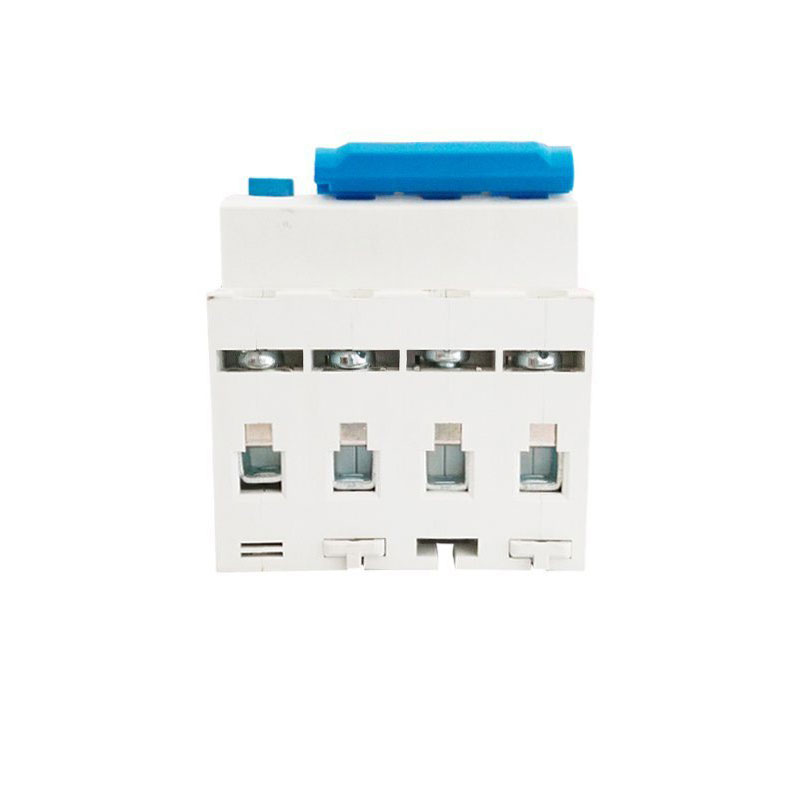

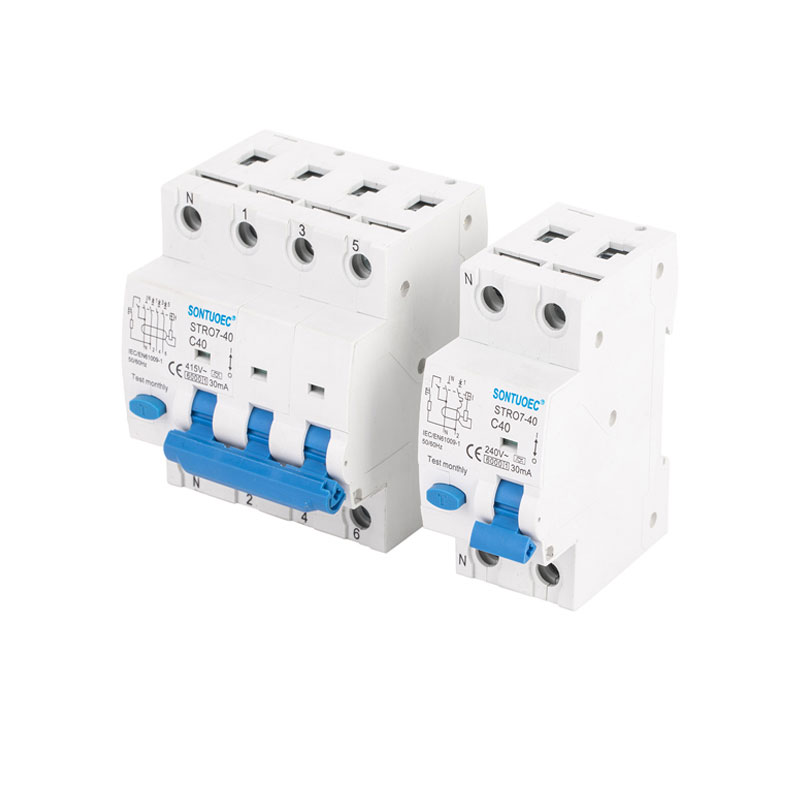

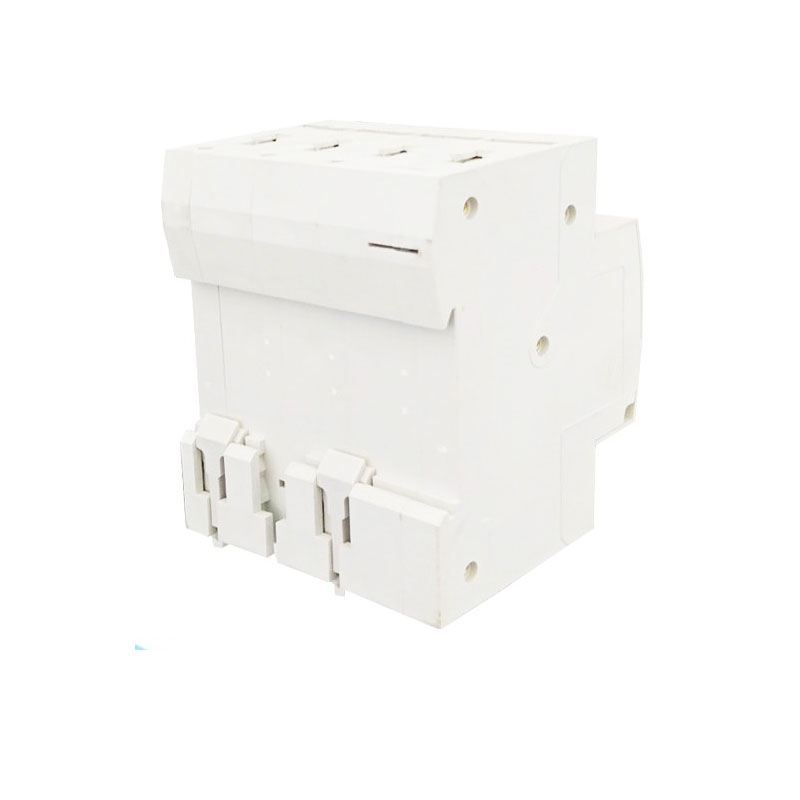

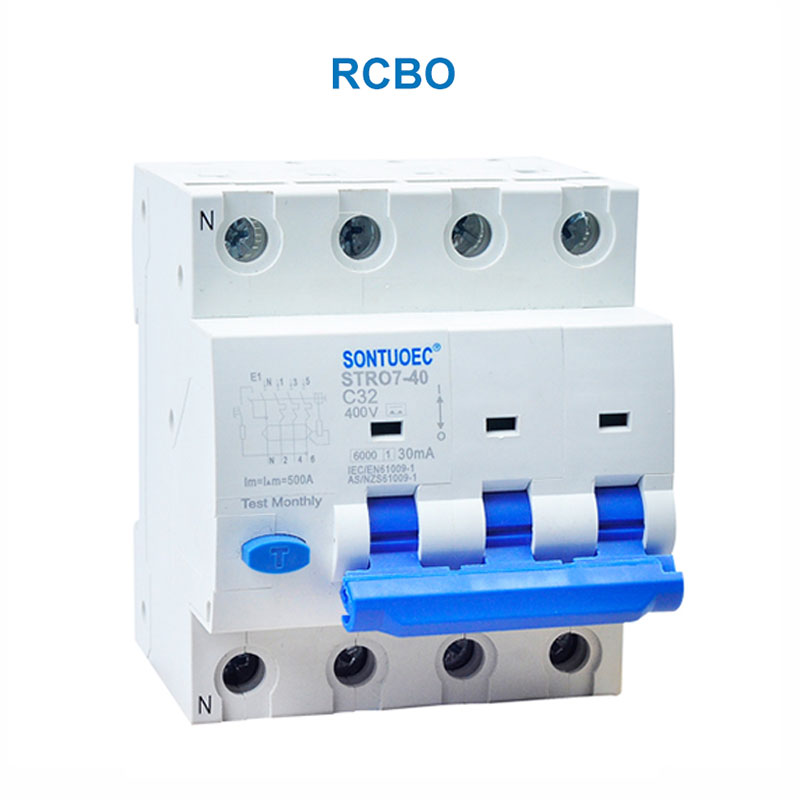

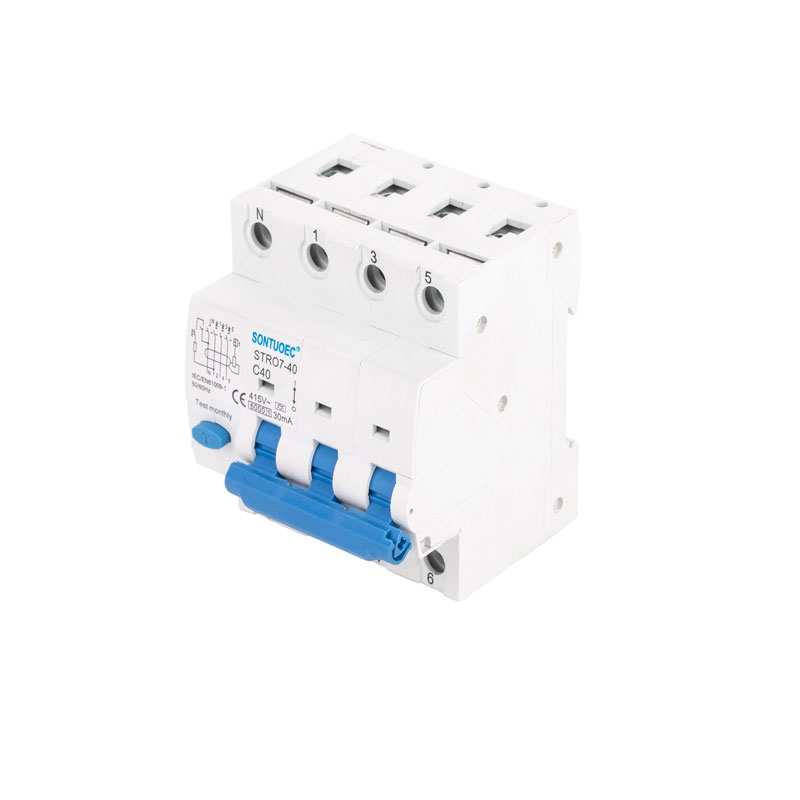

STRO7-40 RCBO

STRO7-40 RCBO، نام کامل مدار شکن جریان باقیمانده با محافظ جریان اضافی است. این یک دستگاه ایمنی الکتریکی است که حفاظت از اضافه بار، حفاظت از اتصال کوتاه و محافظت در برابر نشت را یکپارچه می کند و به طور گسترده در سیستم های الکتریکی در مناطق مسکونی، تجاری و صنعتی برای اطمینان از ایمنی شخصی و عملکرد ایمن تجهیزات استفاده می شود. STRO7-40 RCBO یک دستگاه ایمنی الکتریکی مهم با حفاظت اضافه بار، اتصال کوتاه و نشت است. با درک اصل کار، ویژگی ها، سناریوهای کاربردی و روش های انتخاب و نصب، می توانید برای اطمینان از عملکرد ایمن سیستم های الکتریکی از STRO7-40 RCBO بهتر استفاده و نگهداری کنید.

مدل:STR07-40

ارسال استعلام

توضیحات محصول

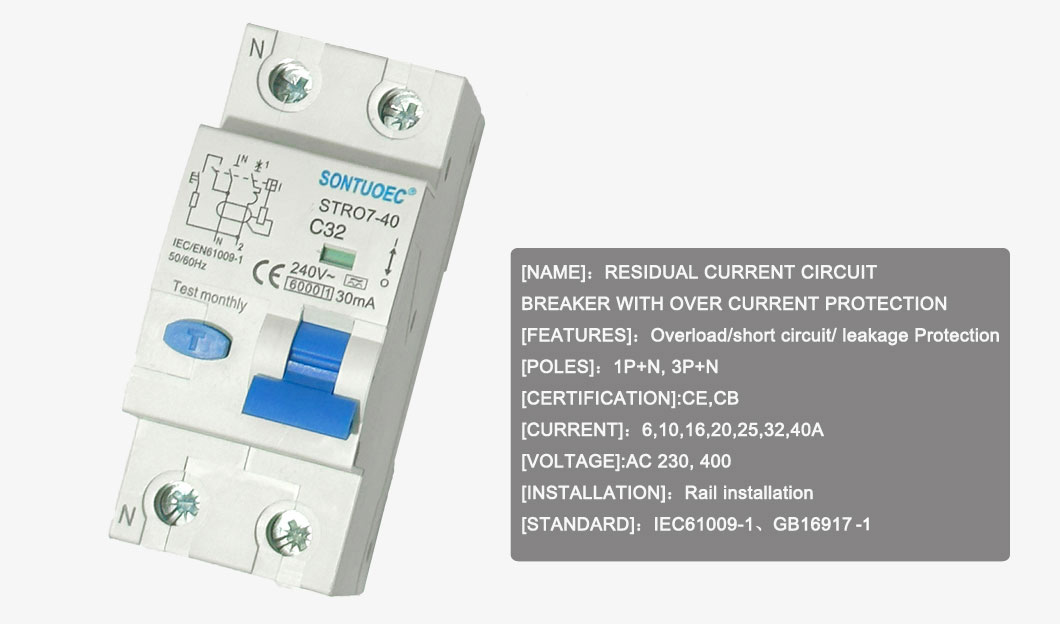

استاندارد	IEC/EN 61009-1
مدل	STRO7-40 نوع الکترومغناطیسی، نوع الکترونیکی
ویژگی های جریان باقیمانده	تهویه مطبوع
قطب شماره	1P+N،3P+N
دارای رتبه فعلی (A)	6A,10A,16A,25A,32A, 40A
ظرفیت شکستن	6KA
فرکانس بازخورده (هرتز)	50/60
ولتاژ نامی (V)	240/415 ولت؛ 230/400 ولت
جریان عملیاتی باقیمانده نامی	10، 30، 100، 300، 500 میلی متر
استقامت الکترومکانیکی	بیش از 4000 چرخه
گواهی:	CE; CB; SAA;

عملکردهای اصلی STRO7-40 RCBO

حفاظت اضافه بار: هنگامی که جریان در مدار از مقدار نامی STRO7-40 RCBO بیشتر شود، مدار را به طور خودکار در یک بازه زمانی تعیین شده قطع می کند تا از گرم شدن بیش از حد مدار و تجهیزات جلوگیری کند، بنابراین از آتش سوزی و آسیب جلوگیری می کند.

حفاظت از اتصال کوتاه: هنگامی که یک اتصال کوتاه در یک مدار رخ می دهد، STRO7-40 RCBO به سرعت مدار را قطع می کند تا از آسیب جدی جریان اتصال کوتاه به مدار و تجهیزات جلوگیری کند.

محافظت در برابر نشت: STRO7-40 RCBO قادر به تشخیص جریان باقیمانده (یعنی جریان نشتی) در مدار است. هنگامی که جریان باقیمانده از آستانه تنظیم شده فراتر رود، STRO7-40 RCBO مدار را در مدت زمان بسیار کوتاهی قطع می کند تا از حوادث برق گرفتگی و آتش سوزی الکتریکی جلوگیری کند.

اصل عملکرد STRO7-40 RCBO

STRO7-40 RCBO حاوی یک آشکارساز تریپ مغناطیسی حرارتی داخلی (برای حفاظت از اضافه بار و اتصال کوتاه) و یک آشکارساز جریان باقیمانده (برای محافظت در برابر نشت) است. هنگامی که جریان یا جریان باقیمانده در مدار غیرعادی باشد، ضربه گیر مربوطه مکانیسم قطع STRO7-40 RCBO را فعال می کند و باعث می شود که مدار به سرعت قطع شود.

1. تریپر مغناطیسی حرارتی: از گرما و میدان مغناطیسی تولید شده در هنگام عبور جریان از هادی استفاده می کند تا باعث خاموش شدن شود. هنگامی که جریان بیش از حد زیاد است، هادی گرم می شود و میدان مغناطیسی ایجاد می کند، که باعث می شود دو فلزی داخل ضربه گیر مغناطیسی حرارتی خم شود یا آهنربا هسته آهنی را به خود جذب کند، در نتیجه مکانیسم قطع را فعال می کند.

2. آشکارساز جریان باقیمانده: از یک ترانسفورماتور جریان توالی صفر برای تشخیص جریان باقیمانده در مدار استفاده می کند. هنگامی که جریان باقیمانده از آستانه تعیین شده فراتر رود، آشکارساز جریان باقیمانده سیگنالی را برای قطع مدار به مکانیسم قطع می‌فرستد.

STRO7-40 RCBO

ویژگی های STRO7-40 RCBO

ادغام چند منظوره: STRO7-40 RCBO عملکردهای حفاظت از اضافه بار، اتصال کوتاه و نشت را یکپارچه می کند و طراحی و نصب سیستم های الکتریکی را ساده می کند.

حساسیت بالا: RCBO های STRO7-40 می توانند به سرعت جریان های غیرعادی و باقیمانده را در مدار تشخیص داده و قطع کنند و حفاظت قابل اعتمادی را ارائه دهند.

نصب و نگهداری آسان: STRO7-40 RCBO معمولاً برای نصب و نگهداری آسان مدولار می شوند.

ایمنی بالا: STRO7-40 RCBO به شدت تست شده و دارای گواهینامه ایمنی و قابلیت اطمینان بالا برای اطمینان از عملکرد ایمن سیستم های الکتریکی هستند.

سناریوهای کاربردی STRO7-40 RCBO

STRO7-40 RCBO به طور گسترده در سیستم های الکتریکی در بخش های مسکونی، تجاری و صنعتی استفاده می شود، به ویژه آنهایی که نیاز به اضافه بار همزمان، اتصال کوتاه و حفاظت در برابر نشت زمین دارند. آنها معمولاً در جعبه های توزیع، تابلوها یا کابینت های کنترل نصب می شوند تا مدارها و تجهیزات را از آسیب های ناشی از جریان و ولتاژ غیرعادی محافظت کنند و از برق گرفتگی جلوگیری کنند.
