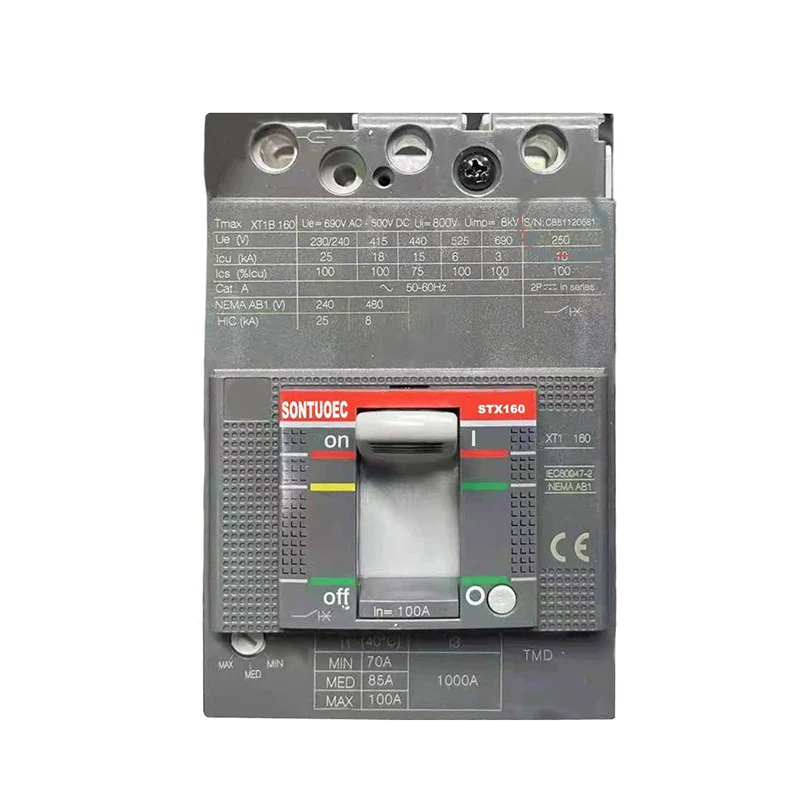

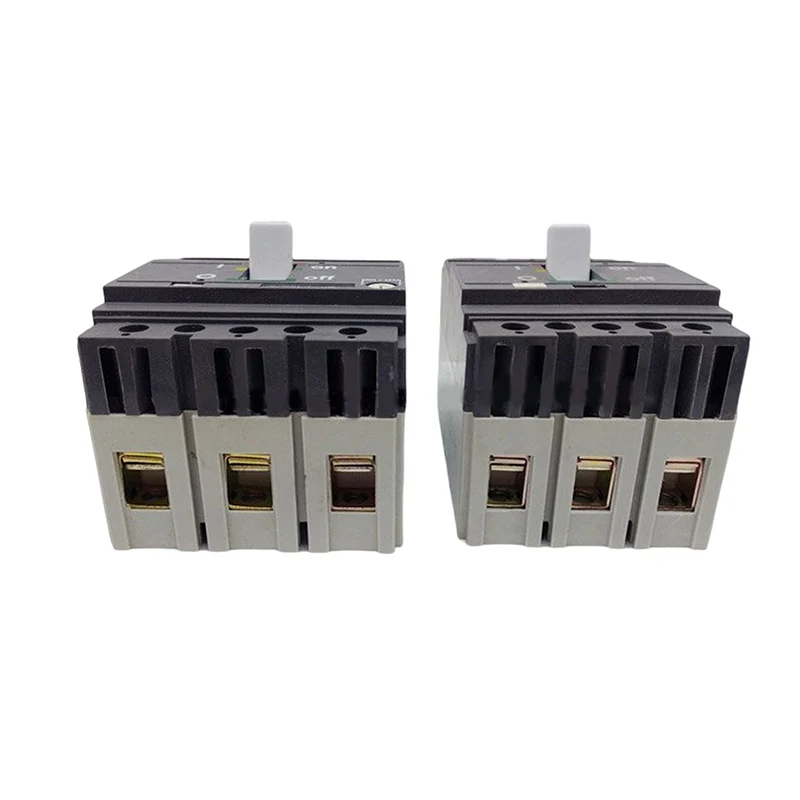

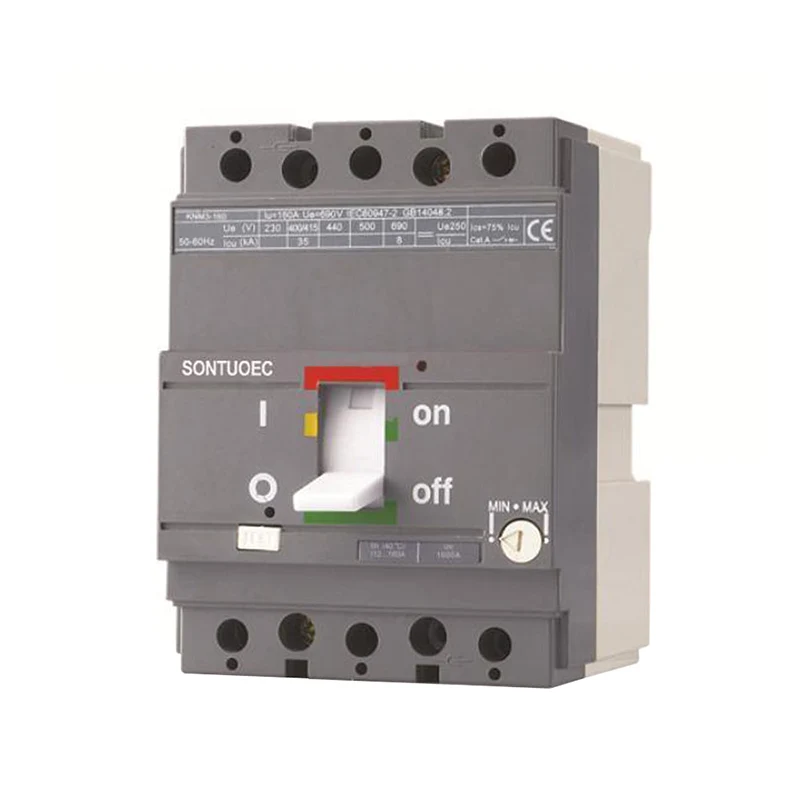

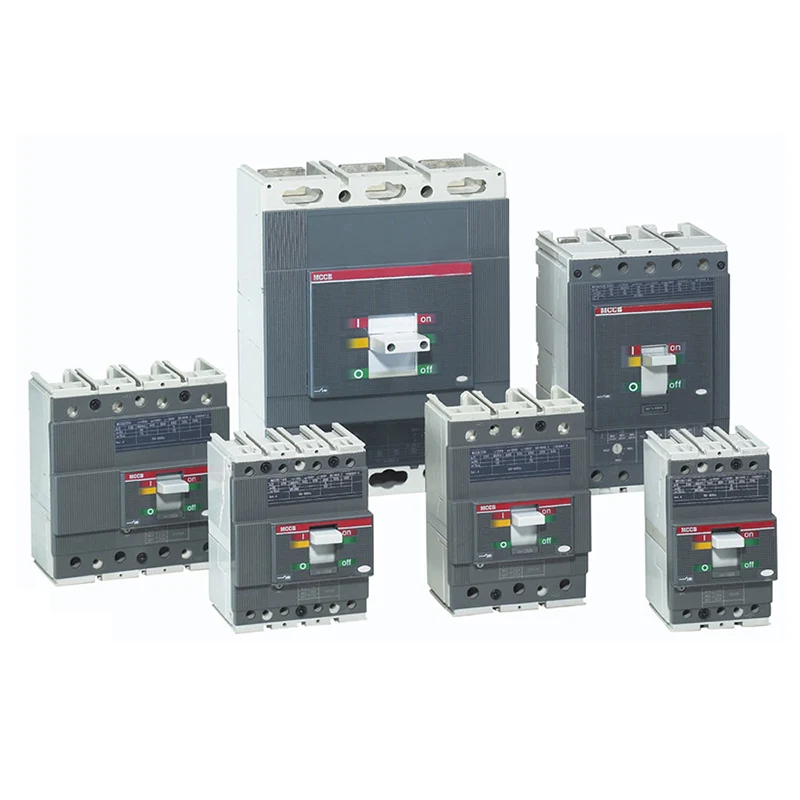

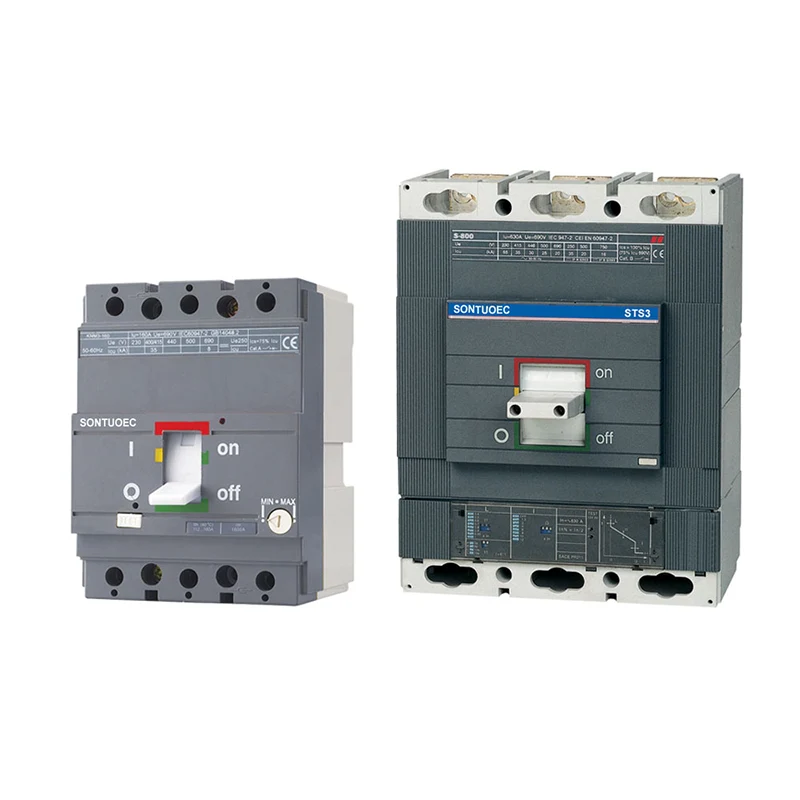

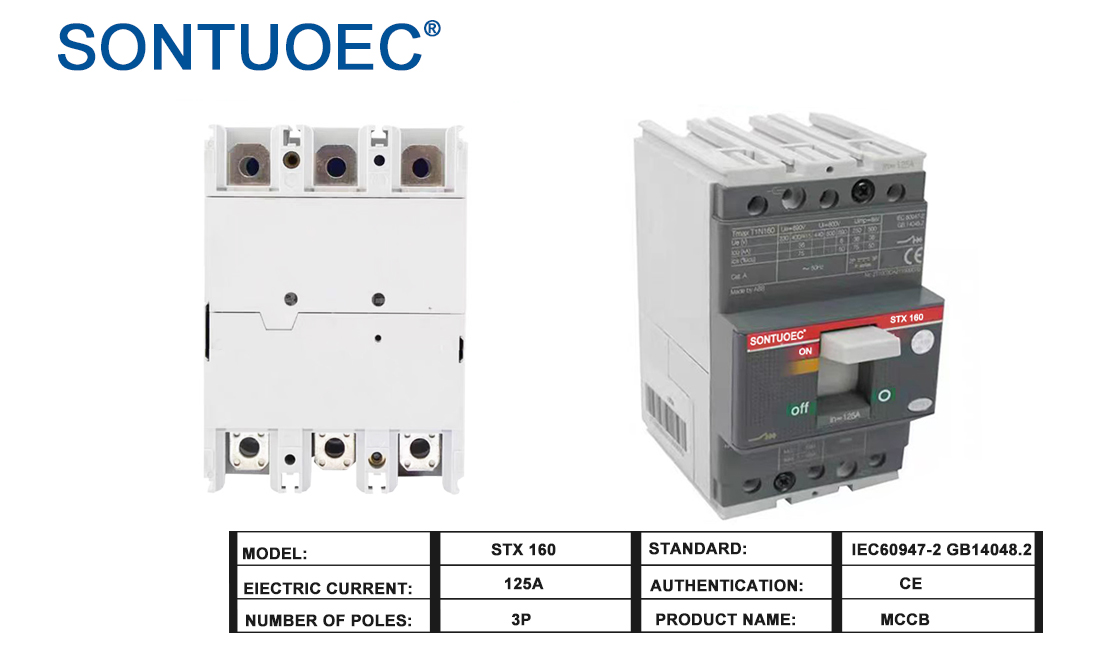

STX Series Case Case Circuit Breaker (MCCB) 800 ولت است ، مناسب برای خاموش کردن یا خاموش کردن فرکانس و شروع یک موتور که اغلب در مدار AC 50Hz نیست ، ولتاژ کار با رتبه 690 ولت ; جریان کار دارای امتیاز تا 800a بدون حفاظت از موتور است ، شکن ها دارای اضافه بار ، مدرک کوتاه و زیر پاور هستند که در برابر تجهیزات محافظت از ولتاژ قرار دارد ، بنابراین تجهیزات حفاظت از ولتاژ ، به همین ترتیب و تجهیزات محافظت از آن ، به همان اندازه که تجهیزات حفاظت از ولتاژ و تجهیزات محافظت می کنند. این مطابق با استانداردهای IEC60947-2 است.

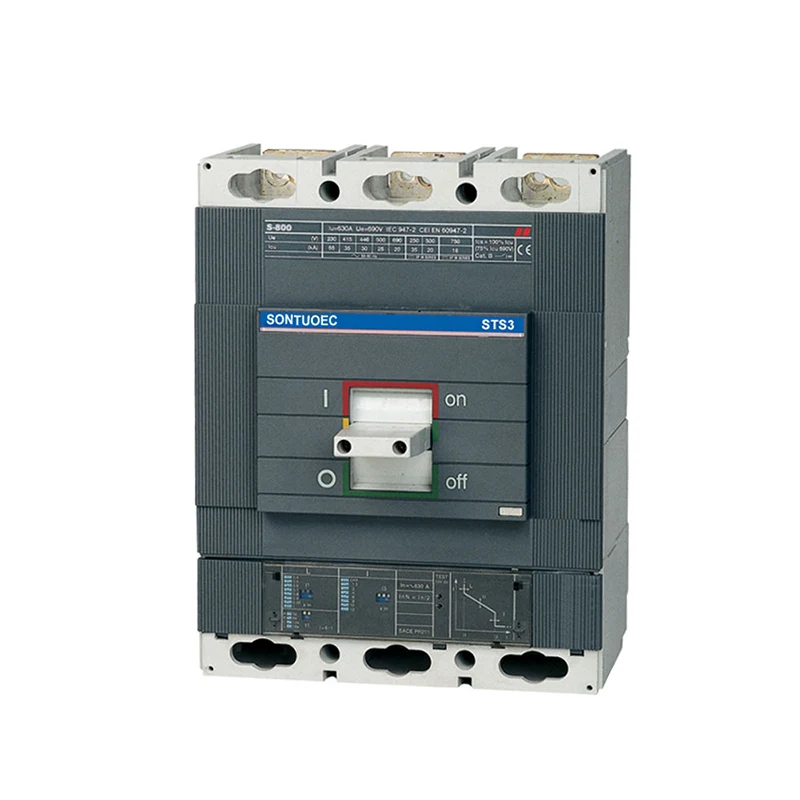

مدل شماره. | STX (STS3) |
متوسط قوس | هوا |
استاندارد: | IEC 60947-2 |
ساختار | MCCB |
نوع | قطع کننده مدار مورد قالب |
مجوز | در نظر گرفتن |
مصوبات | CE ، ISO9001 |
زمان تحویل | ظرف 20 روز |
مشخصات | 63A-630a |
منشاء | ونژو ژانجیانگ |
ظرفیت تولید | 2000 قطعه در هفته |
سرعت | قطع کننده مدار طبیعی |
نصب | ثابت |
تعداد قطب ها | 3p |
عمل | قطع کننده مدار معمولی ، محافظت از خرابی مدار شکن ، حفاظت بیش از حد |
قیمت | قیمت کارخانه |
زمان گارانتی | 12 ماه |
بسته حمل و نقل | جعبه داخلی/کارتن |
علامت تجاری | esoueec ، wzscec ، esutune ، imdec |
کد HS | 8536200000 |
نوع | جریان دارای رتبه (A) | قطب |
ولتاژ عایق بندی شده (V) ،
UI (50Hz)
|
دارای امتیاز کار
ولتاژ (V)
|
فاصله قوس
(میلی متر)
|
مدار کوتاه نهایی | کمبود خدمات | عمل کردن | |||
ظرفیت شکستن (KA) | مدار | عمل | |||||||||
ظرفیت شکستن (KA) | (استقامت) | ||||||||||
STX | 12.5-125 | 2.3.4 | 660 | 380 | ≤30 | 15 | - | - | 7.5 | 3000 | 7000 |
STX | 25 | - | 20 | 16 | |||||||
STX | 16-160 | 0 | 35 | 8 | 20 | 18 | 4000 | 6000 | |||
STX | 50 | 10 | 40 | 25 | |||||||
STX | 100-250 | 35 | 10 | 40 | 18 | 2000 | 6000 | ||||
STX | 50 | 16 | 40 | 30 | |||||||
STX | 65 | 18 | 40 | 48 | |||||||
STX | 200-400 | 35 | 16 | 40 | 18 | 1000 | 4000 | ||||
STX | 50 | 20 | 40 | 30 | |||||||
STX | 65 | 25 | 40 | 48 | |||||||
STX | 400-630 | 50 | 20 | 40 | 30 | 1000 | 4000 | ||||
STX | 65 | 25 | 40 | 48 | |||||||
STX | 80 | 30 | 40 | 60 | |||||||
STX | 500-800 | 50 | 20 | 40 | 30 | 1000 | 4000 | ||||
STX | 65 | 25 | 40 | 48 | |||||||
STX | 80 | 30 | 40 | 60 |
عملکرد بالا: قطع کننده های مدار مورد قالب STX دارای قابلیت حفاظت بیش از حد و ضایعات کوتاه هستند ، که می تواند به سرعت مدارهای معیوب را قطع کرده و از آسیب تجهیزات و تصادفات آتش سوزی جلوگیری کند.
ساختار جمع و جور: اتخاذ طراحی پوسته پلاستیکی ، ساختار جمع و جور و سبک وزن است که نصب و نگهداری آن آسان است.
انواع لوازم جانبی: انواع لوازم جانبی داخلی و خارجی مانند مخاطبین کمکی ، مخاطبین زنگ دار ، قطع ارتباطات شنت و غیره را برای تأمین نیازهای کاربران مختلف فراهم کنید.
قابلیت اطمینان بالا: کنترل و آزمایش دقیق کیفیت برای اطمینان از قابلیت اطمینان محصول و ثبات.
قطع کننده های مدار سری STX به طور گسترده در بسیاری از زمینه ها از جمله برق ، ماشین آلات ، متالورژی ، پتروشیمی ، نساجی ، ساخت و ساز ، کشتی و غیره مورد استفاده قرار می گیرند. در سیستم انرژی الکتریکی از آن به عنوان اصلی ترین تجهیزات حفاظت از الکتریکی برای محافظت از عملکرد ایمن مدارها و تجهیزات استفاده می شود.
انتخاب و نصب.
انتخاب: هنگام انتخاب نوع ، عواملی مانند جریان دارای درجه ، ولتاژ دارای امتیاز ، ظرفیت شکستن و خصوصیات حفاظت از قطع کننده مدار در نظر گرفته می شود. این پارامترها باید با توجه به نیازهای واقعی مدار انتخاب شوند تا اطمینان حاصل شود که عملکرد و عملکرد قطع کننده مدار شرایط را برآورده می کند.

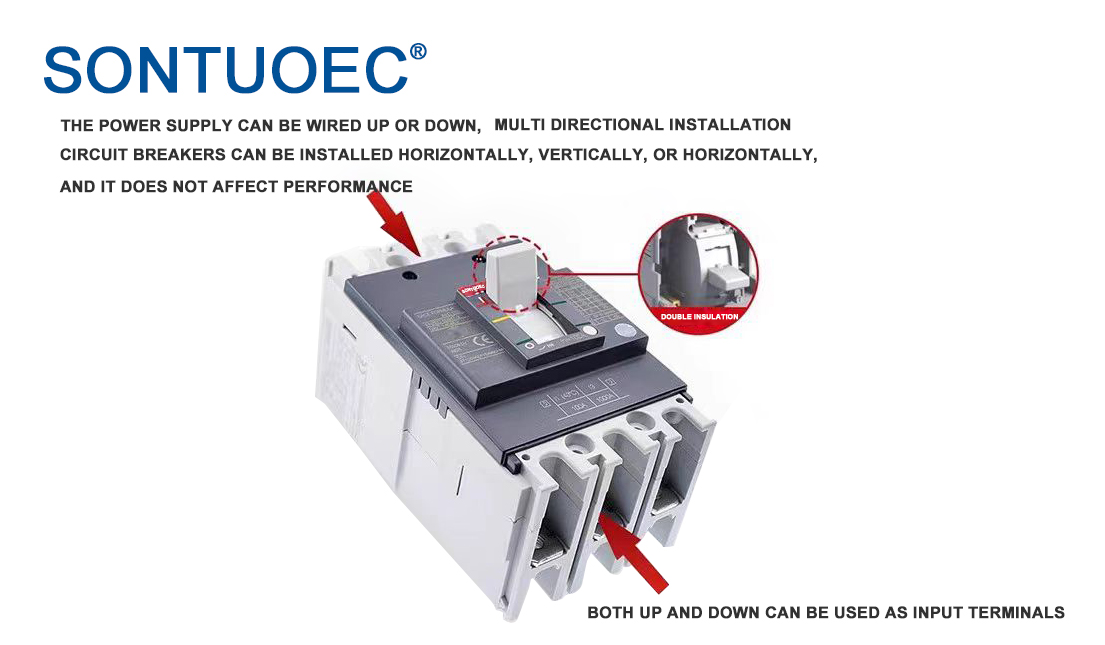

نصب: هنگام نصب ، لازم است کدها و استانداردهای نصب الکتریکی مربوطه را دنبال کنید. اطمینان حاصل کنید که موقعیت نصب قطع کننده مدار مطابق با مقررات است و برای عملکرد و نگهداری مناسب است. در عین حال ، لازم است اطمینان حاصل شود که سیم کشی قطع کننده مدار صحیح و بدون خطا است تا از سیم کشی شل منجر به خرابی شود.
